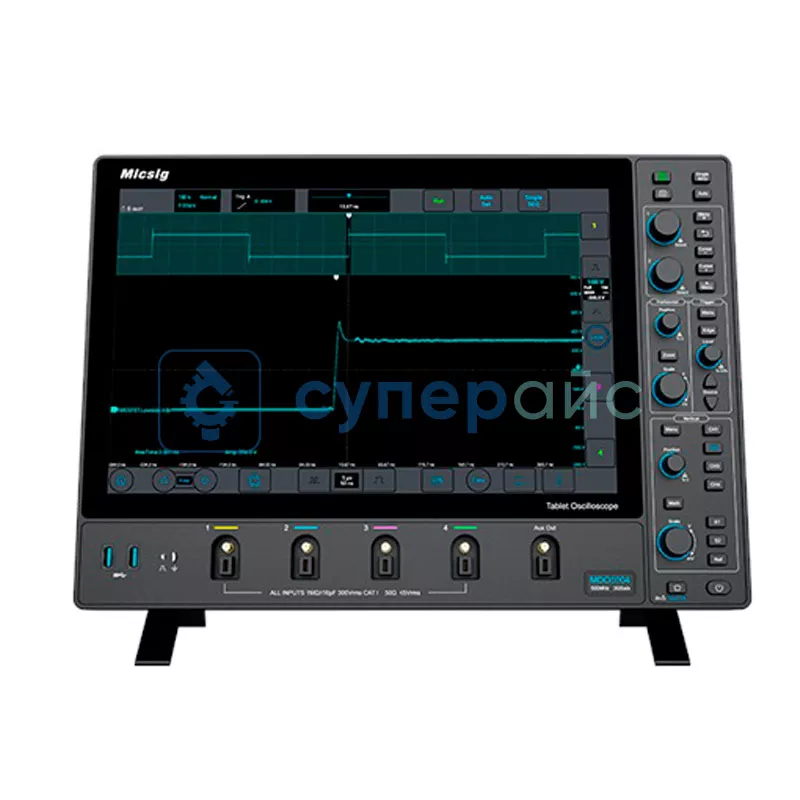

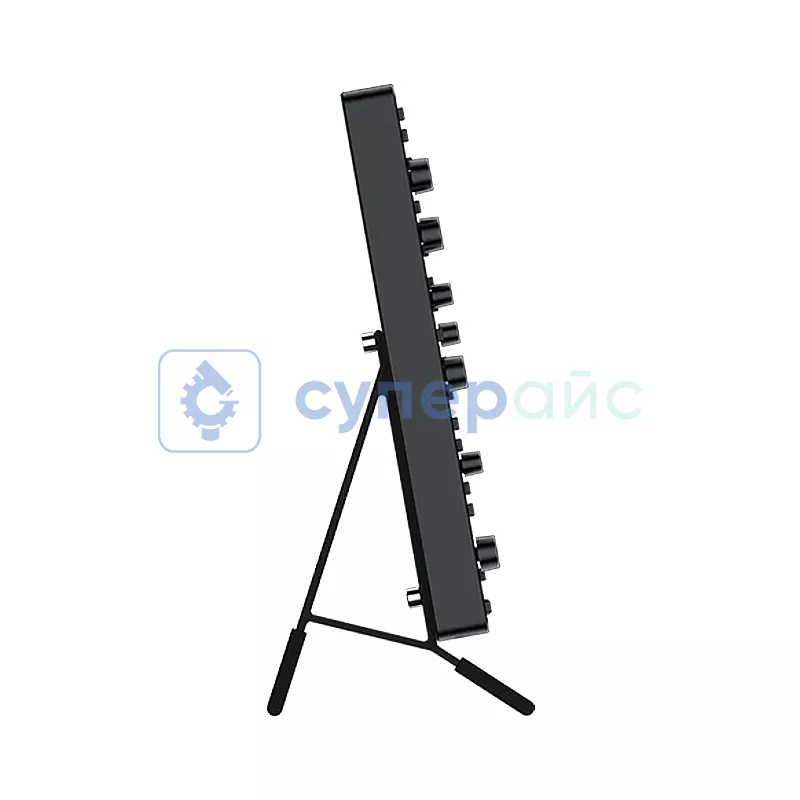

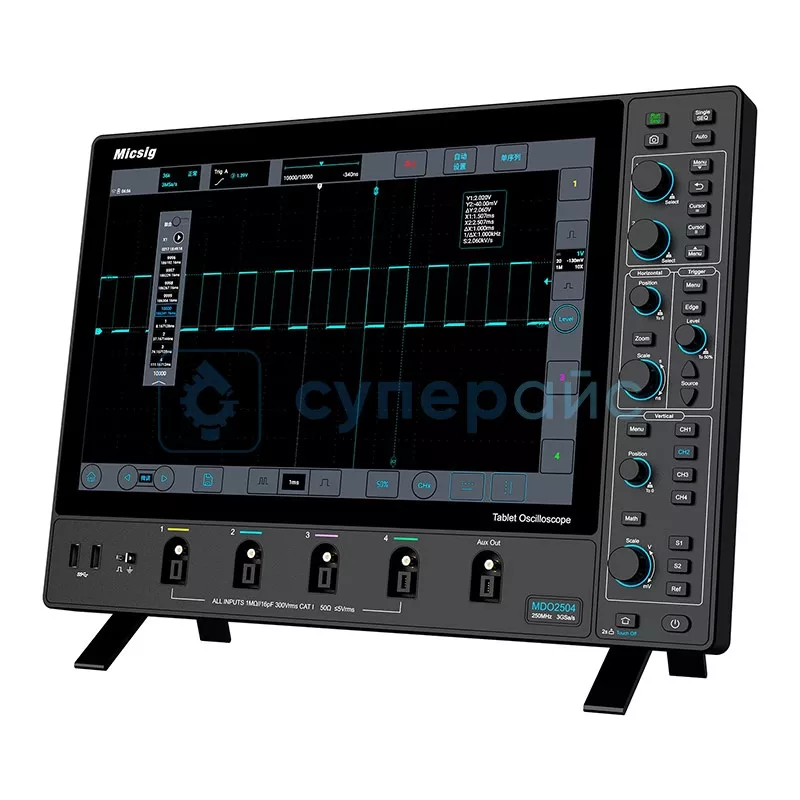

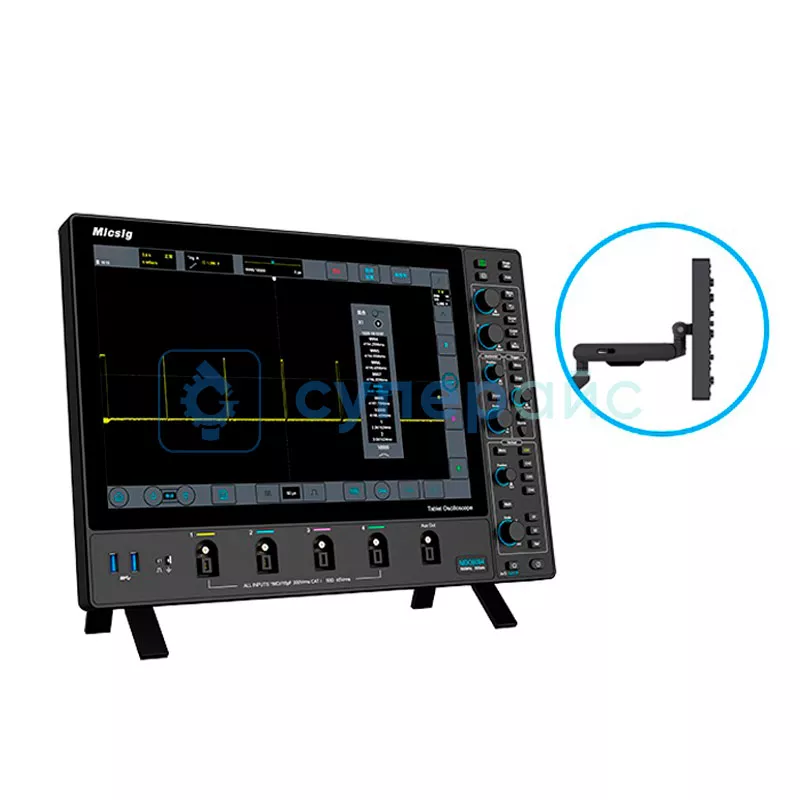

Осциллограф настольный Micsig MDO2504
Код товара: 23519
Гарантия 12 месяцев
Официальный дилер Micsig в России
О товаре Количество аналоговых каналов: 4
Вертикальное разрешение: 8 бит
Полоса пропускания: 250 МГц
Частота дискретизации: 3 ГВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество аналоговых каналов: 4
Вертикальное разрешение: 8 бит
Полоса пропускания: 250 МГц
Частота дискретизации: 3 ГВыб/с
Технические характеристики Micsig MDO2504
| Количество аналоговых каналов | 4 |
| Полоса пропускания | 250 МГц |
| Время нарастания | ≤ 1,4 нс |
| Максимальная частота дискретизации | 3 ГВыб/с |
| Глубина записи | 360 Мб |
| Максимальная скорость захвата формы волны | 230000 сиг/сек |
| Входной импеданс | 1 МОм |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 1 кс / дел |
| Диапазон режимов прокрутки | 200 мс / дел - 1 кс / дел |
| Погрешность временной базы | ±20 ppm |
| Горизонтальное деление | 12 дел |
| Вертикальная система | |
| Развязка входа | DC, AC, GND |
| Ограничение полосы пропускания | 20 МГц, низкочастотный, высокочастотный |
| Входной импеданс | 1 МОм ± 1 % |
| Вертикальное разрешение | 8 бит |
| Вертикальное деление | 10 дел |
| Вертикальная развёртка |
1 мВ / дел - 10 В / дел (1 МОм) 1 мВ / дел - 1 В / дел (50 Ом) |
| Уровень шума | < 90 мкВрмс |
| Изоляция канала |
> 40 дБ, < 100 МГц > 35 дБ, > 100 МГц |
| Исходное значение вертикального расширения | центр экрана, нулевая точка канала |
| Коэффициент ослабления датчика | 1 мХ - 10 кХ, последовательность 1-2-5, поддержка настройки |
| Система триггеров | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Триггерная связь | DC, AC (110 Гц), низкая частота (58 кГц), высокая частота (58 кГц), подавление шума(18 мГц) |
| Диапазон задержки запуска | 200 нс - 10 с |
| Тип триггера | по краю, ширине импульса, логике, N-й фронт, короткий импульс (Runt) наклон, тайм-аут, видео, сериал |
| Декодирование протоколов | RS-232/422/485, UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, поперечный |
| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS, положительный наклон, отрицательный наклон |
| Аппаратный частотомер |
6 знаков максимальная полоса пропускания - 2 Гц пик-пик - 0,8 дел |
| Математические функции | сложение, вычитание, умножение, деление |
| Продвинутая математика | +, -, *, /, ﹤, ﹥, ≤, ≥, ==, !=, &&, ||, (, ), !(, Sqrt, Abs, Deg, Rad, Exp, Diff, ln, Sin, Cos, Tan, Intg, Lg, asin, acos, atan |
| Характеристики дисплея | |
| Дисплей | 14-дюймовый сенсорный ЖК TFT дисплей, разрешение 1900 x 1200 точек |
| Сетка области отображения осциллограммы | 12 х 10 делений |
| Базовые режимы | YT, XY, вращение, масштабирование |
| Отображение формы сигнала | точка, линия, регулируемая яркость |
| Характеристики хранилища | |
| Носители | локальный, USB |
| Хранилище ПЗУ | 32 Гб |
| Формат хранения | WAV, CSV, BIN |
| Отображение сигналов REF | 4 |
| Скриншот, видеозапись | есть |
| Характеристики системы | |
| Операционная система | Android |
| Поддерживаемые языки | Английский, Китайский, Немецкий, Французский, Чешский, Корейский, Испанский, Итальянский и тд |
| Общие характеристики | |
| Интерфейс | USB, USB Type C, LAN, 4 pin, HDMI |
| Встроенная память | 32 Гб |
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц |
| Потребляемая мощность | < 120 Вт |
| Максимальное напряжение и ток | 24 В DC, 5 А |
| Рабочая среда |
температура: 0 - 45 °C влажность: 5 - 85 % |
| Хранение |
температура: -40 - 60 °C влажность: 5 - 90 % |
| Рабочая высота | 0 - 3000 м |
| Габариты осциллографа | 400 х 280 х 35,8 мм |
| Вес | 4,3 кг |
| Комплектация |
осциллограф Micsig MDO2504 - 1 шт пассивный зонд - 4 шт адаптер MSP-BNC - 4 шт адаптер питания - 1 шт кабель питания - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Высоковольтный дифференциальный пробник Micsig DP10007 Осциллографический токовый пробник AC/DC Micsig CP2100B Дифференциальный пробник Micsig DP10013 Токовый пробник AC/DC Micsig CP2100A Осциллографический пробник Micsig MDP1502 Токовый пробник Micsig CP503B Пробник для осциллографа Micsig MDP3001 Высоковольтный дифференциальный пробник Micsig MDP3000 Токовый пробник Micsig CP1003B Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Активный пробник для осциллографа Micsig MDP1501 Высоковольтный дифференциальный пробник Micsig MDP3002 Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |
Универсальный осциллограф Micsig MDO2504
Micsig MDO2504 – образец прибора для регистрации электрических сигналов, представляющий собой четырёхканальный осциллограф с полосой пропускания 250 МГц. Интерфейс прибора поддерживает несколько видов разъёмов, что делает возможным подключение широкого перечня устройств. Максимальная частота дискретизации составляет 3 ГВыб/сек. Доступны автоматический, нормальный и одиночный режимы синхронизации, декодирование протоколов, математические функции, а также продвинутая математика.
MDO2504 имеет обширные возможности по регистрации электрических сигналов, их визуализации, определению различных параметров. Он подойдёт для ремонта, диагностики и наладки схем и компонентов. Можно проводить курсорные измерения горизонтального, вертикального, поперечного видов, автоматические измерения.
Дисплей представлен сенсорным ЖК-экраном TFT с высоким разрешением, который обеспечивает наглядность и удобство использования. Для хранения данных применяется встроенная память на 32 Гб. Хранение возможно в нескольких форматах.
Прибор может проводить видеозапись и делать скриншоты. Micsig MDO2504 работает на операционной системе Android. Поддерживаются китайский, английский, немецкий, французский и другие языки. Прибор компактный и удобный, его легко транспортировать. Совместим с пробниками и другим оборудованием семейства Micsig.
В комплект поставки входят четыре пассивных зонда, четыре адаптера MSP-BNC, адаптер питания, кабель питания а также инструкция по эксплуатации.
Заказать четырёхканальный цифровой осциллограф MDO2504 можно в нашем интернет-магазине. В Москве товар привезёт курьер, а для других городов России и стран СНГ работает доставка транспортной компанией. Вы также можете забрать товар самовывозом.
Обзорная таблица осциллографов Micsig
| Характеристики | MDO3504 | MDO2504 | MDO5004 |
| Полоса пропускания | 350 МГц | 250 МГц | 500 МГц |
| Количество аналоговых каналов | 4 | ||
| Частота дискретизации на канал | 3 ГВыб/с | ||
| Время нарастания, нс | ≤ 1 нс | ≤ 1,4 нс | ≤ 0,7 нс |
| Максимальная скорость захвата формы волны | 230000 сиг/сек | ||
| Глубина записи | 360 Мб | ||
| Входной импеданс | 1 МОм | ||
| Интерфейс | USB, USB Type C, LAN, 4 pin, HDMI | ||
| Встроенная память | 32 Гб | ||
| Разрешение дисплея, пиксель | 1900 x 1200 | ||
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
