Автомобильный осциллограф Micsig ATO2002 (2 канала, 200 МГц)
-10%
71 960 ₽
Ваша скидка
Ваша экономия
-10%
7 196 руб.
64 764 ₽
64 764 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
20549
Модель (серия)
ATO2002
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig ATO2002
Общие данные
Артикул (код товара)
20549
Производитель (бренд)
Модель (серия)
ATO2002
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 1 %
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ / дел - 10 В / дел
Ограничение полосы
полная полоса пропускания, низкочастотный (до 30 кГц)
Система синхронизации
Базовые типы триггера
по краю, ширине импульса, N-й фронт, короткий импульс (Runt) наклон, тайм-аут
Расширенные типы триггера
видео, логике
Диапазон удержания триггера
200 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
2 нс / дел - 1 кс / дел
Система измерения
Автоматические измерения
31 тип, из которых до 10 типов могут быть отображены на экране в любое время, включая:
период, частота, время нарастания фронта, время спада фронта,
задержка, положительное время импульса, отрицательное время импульса,
положительное / отрицательное заполнение импульса, ширина всплесков,
положительный / отрицательный выброс на фронте импульса,
фаза, пиковое, амплитуда, максимальное, минимальное,
среднее значение, RMS, цикл RMS
период, частота, время нарастания фронта, время спада фронта,
задержка, положительное время импульса, отрицательное время импульса,
положительное / отрицательное заполнение импульса, ширина всплесков,
положительный / отрицательный выброс на фронте импульса,
фаза, пиковое, амплитуда, максимальное, минимальное,
среднее значение, RMS, цикл RMS
Курсорные измерения
вертикальный, горизонтальный, поперечный
Математические операции
сложение, вычитание, умножение, деление, +, -, *, /, ﹤, ﹥, ≤, ≥, ==, !=, &&, ||, (, ), !(, Sqrt, Abs, Deg, Rad, Exp, Diff, ln, Sin, Cos, Tan, Intg, Lg, asin, acos, atan
Частотомер
6 знаков
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
RS485
UART
I²C
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
HDMI
Wi-Fi
USB type C
HDMI
Wi-Fi
Применение
Автомобильная диагностика
Разреш. дисплея, пиксель
Рабочая температура
0 - 45 °C
Рабочая влажность
5 - 85 %
Габариты и вес
Габариты прибора
265 х 192 х 50 мм
Габариты упаковки
315 х 170 х 270 мм
Вес нетто, кг
1,9
Вес брутто, кг
2,846
Комплектация
Комплектация
пассивные BNC-пробники - 2 шт
зажимы типа "крокодил" - 1 пара
кабель BNC типа "банан" - 2 шт
гибкая игла - 2 шт
адаптер питания - 1 шт
штекер питания - 1 шт
аккумулятор (встроенный) - 1 шт
защита экрана - 1 шт
зажимы типа "крокодил" - 1 пара
кабель BNC типа "банан" - 2 шт
гибкая игла - 2 шт
адаптер питания - 1 шт
штекер питания - 1 шт
аккумулятор (встроенный) - 1 шт
защита экрана - 1 шт
Совместимость
Совместимость
Кейс для осциллографа Micsig MS-SC-1
Сумка для осциллографа Micsig Oscilloscope Handbag
Чемодан для осциллографа Micsig MS-SC-2
Токовый пробник AC/DC Micsig CP2100A
Высоковольтный дифференциальный пробник Micsig DP10007
Дифференциальный пробник Micsig DP10013
Токовый пробник Micsig CP1003B
Пробник осциллографический Micsig MDP702
Пробник Micsig MDP701
Осциллографический пробник Micsig MDP1502
Активный пробник для осциллографа Micsig MDP1501
Высоковольтный дифференциальный пробник Micsig MDP3002
Пробник для осциллографа Micsig MDP3001
Токовый пробник Micsig CP503B
Преобразователь для осциллографа Micsig MDP700
Осциллографический пробник Micsig MDP1500
Высоковольтный дифференциальный пробник Micsig MDP3000
Активный пробник для осциллографа Micsig MOIP02P
Дифференциальный пробник Micsig MOIP01P
Сумка для осциллографа Micsig Oscilloscope Handbag
Чемодан для осциллографа Micsig MS-SC-2
Токовый пробник AC/DC Micsig CP2100A
Высоковольтный дифференциальный пробник Micsig DP10007
Дифференциальный пробник Micsig DP10013
Токовый пробник Micsig CP1003B
Пробник осциллографический Micsig MDP702
Пробник Micsig MDP701
Осциллографический пробник Micsig MDP1502
Активный пробник для осциллографа Micsig MDP1501
Высоковольтный дифференциальный пробник Micsig MDP3002
Пробник для осциллографа Micsig MDP3001
Токовый пробник Micsig CP503B
Преобразователь для осциллографа Micsig MDP700
Осциллографический пробник Micsig MDP1500
Высоковольтный дифференциальный пробник Micsig MDP3000
Активный пробник для осциллографа Micsig MOIP02P
Дифференциальный пробник Micsig MOIP01P
Описание Micsig ATO2002
Обзорная таблица осциллографов Micsig
| Характеристики | ATO3004 | ATO1004 | ATO2004 | ATO2002 |
| Количество каналов | 4 | 4 | 4 | 2 |
| Полоса пропускания | 300 МГц | 100 МГц | 200 МГц | 200 МГц |
| Время нарастания | ≤ 1,16 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс |
| Макс. частота дискретизации | 2 ГВыб/с | 1 ГВыб/с | 2 ГВыб/с | 1 ГВыб/с |
| Глубина записи | 220 Мб | 110 Мб | 220 Мб | 110 Мб |
| Макс. скорость захвата | 300 000 осц./с | 78 000 осц./с | 300 000 осц./с | 78 000 осц./с |
| Входной импеданс | 1 МОм / 50 Ом | 1 МОм | 1 МОм / 50 Ом | 1 МОм |
| Декодирование протоколов | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C | |||
| Дисплей | 10,1" сенсорный ЖК-дисплей, разрешение 1280 x 800 точек | |||
| Диагностика автомобиля | Да (цепи зарядки/запуска, зажигания, датчики, исполнительные механизмы, сетевые протоколы, комбинированные тесты) | |||
Автомобильный осциллограф Micsig ATO2002: Планшетная Мощь 200 МГц для Точной Диагностики Автомобиля!!!

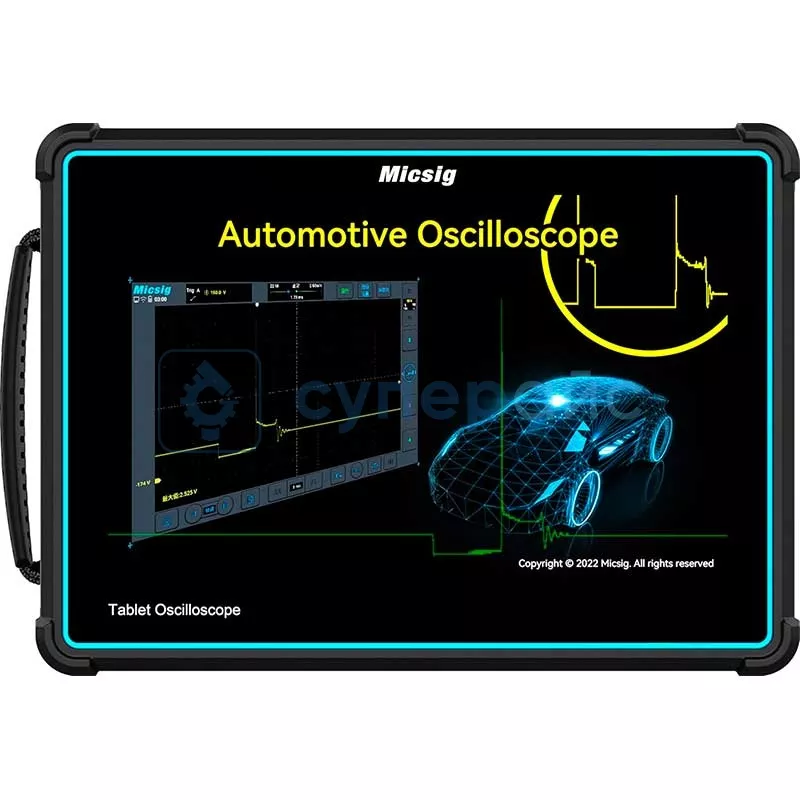

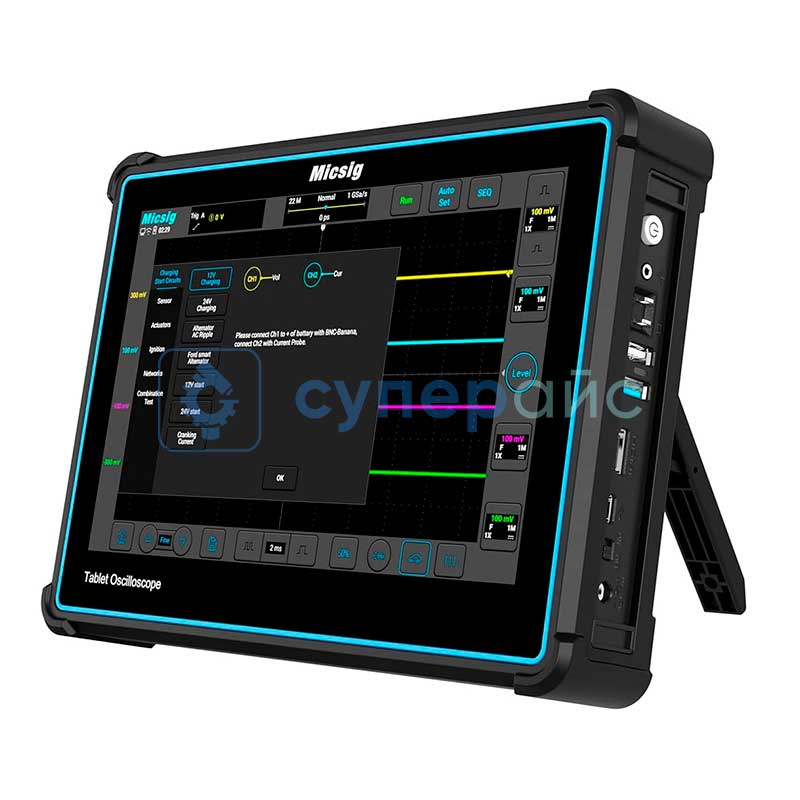

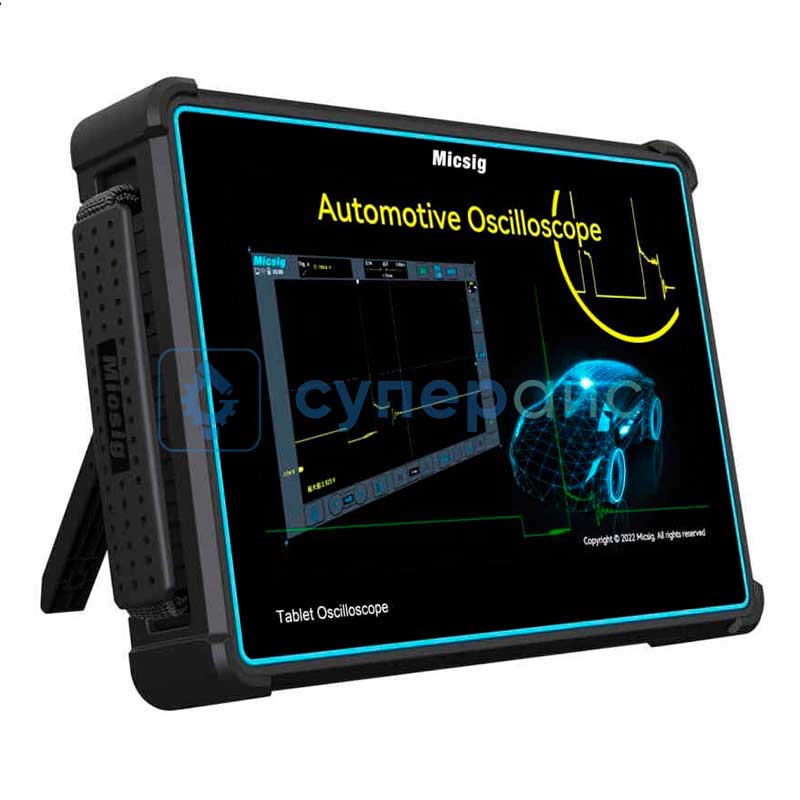

Micsig ATO2002 - осциллограф автомобильный в планшетном корпусе: 2 канала, полоса пропускания 200 МГц и частота дискретизации 1000 МВыб/с на канал. Это осциллограф для автодиагностики, которым проверяют датчики, зажигание, цепи зарядки и запуска, исполнительные механизмы и шины данных, когда сканер ошибок не показывает причину неисправности. Сенсорный экран 10,1 дюйма с разрешением 1280x800 позволяет разбирать осциллограммы прямо у машины.
Возможности осциллографа для автомобиля
Прибор декодирует шины CAN, LIN, UART, RS232, RS485, I2C и SPI: на экране видны и электрическая форма сигнала, и содержимое кадров. Синхронизация ловит нужное событие по фронту, ширине импульса, N-му фронту, короткому импульсу (Runt), наклону, тайм-ауту, видеосигналу и логическому условию.
Для анализа есть 31 тип автоматических измерений (до 10 одновременно на экране), курсоры, математика с функциями вплоть до интегрирования и дифференцирования, анализатор спектра на БПФ, частотомер на 6 знаков, самописец и сохранение осциллограмм.
Основные характеристики ATO2002
- Время нарастания ≤1,75 нс: крутые фронты отображаются без сглаживания.
- Память 110 Мб на канал: длинная запись помогает поймать редкий плавающий сбой.
- Чувствительность 1 мВ/дел-10 В/дел: видны и слабые сигналы датчиков, и бортовое напряжение.
- Развёртка 2 нс/дел-1 кс/дел: от одиночного импульса до медленных процессов вроде прокрутки стартера.
- Вход DC, AC, GND, 1 МОм ± 1 %, АЦП 8 бит, фильтр с ограничением полосы до 30 кГц.

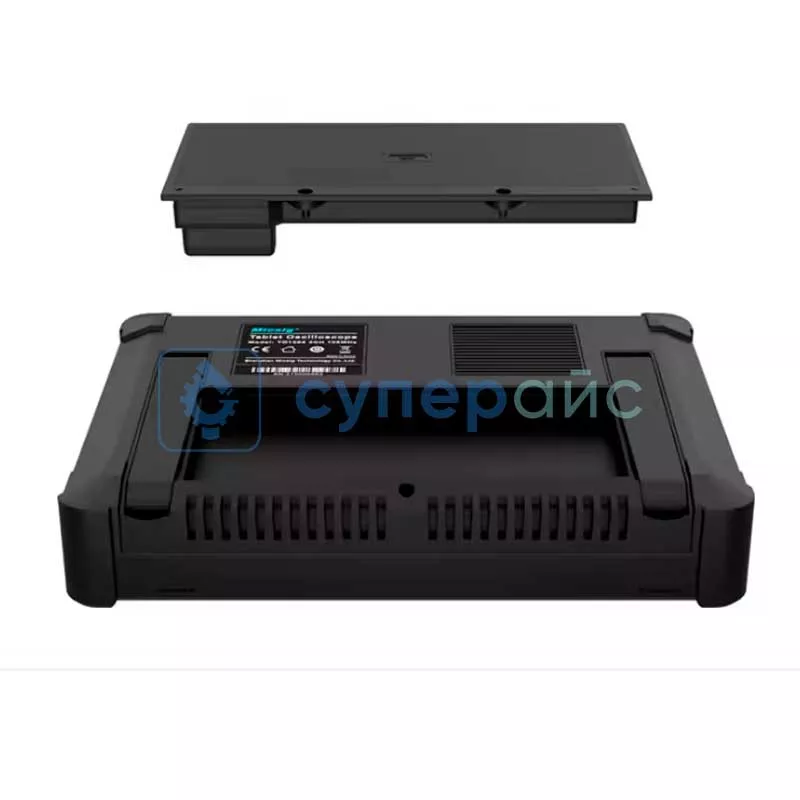

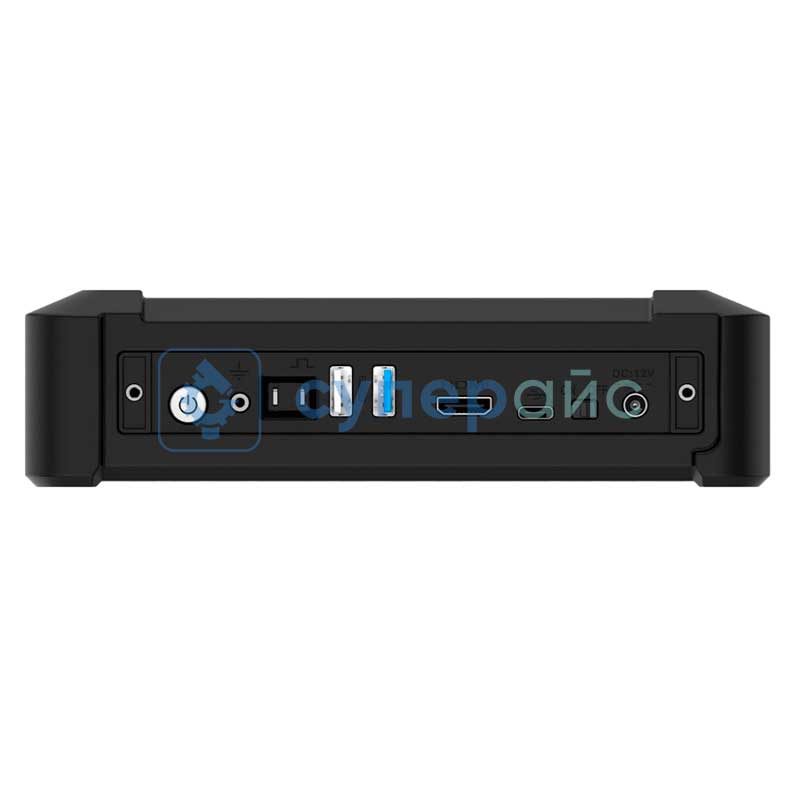

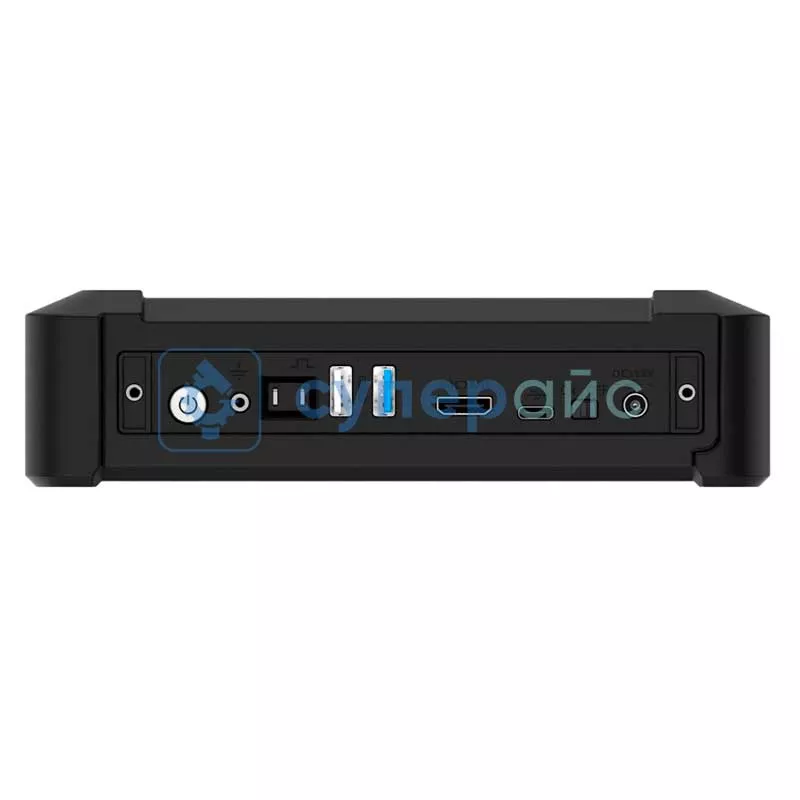

- Интерфейсы USB, USB Type-C, HDMI и Wi-Fi, встроенный аккумулятор.
Комплектация и аксессуары
В коробке два пассивных BNC-пробника, пара зажимов «крокодил», два кабеля BNC-банан, две гибкие иглы, адаптер и штекер питания, защита экрана. С прибором совместимы токовые пробники Micsig CP503B, CP1003B и CP2100A, дифференциальные пробники DP10007, DP10013, MDP1502 и другие, кейсы MS-SC-1 и MS-SC-2.
2-канальный автомобильный осциллограф ATO2002 подойдёт автоэлектрикам, диагностам СТО и специалистам по чип-тюнингу: двух каналов хватает, чтобы сравнить, например, сигналы датчиков коленвала и распредвала.
Часто задаваемые вопросы
Что такое автомобильный осциллограф и зачем он, если есть сканер?
Такой прибор показывает реальную форму напряжения в цепи, а сканер читает коды ошибок и параметры, которые сообщает блок управления. С ATO2002 видно, как работает датчик, катушка зажигания или форсунка, есть ли пропуски импульсов и помехи. Полоса 200 МГц и память 110 Мб на канал помогают ловить кратковременные плавающие сбои.
Какой осциллограф для диагностики авто выбрать: хватит ли двух каналов?
Для большинства задач автоэлектрика двух каналов достаточно: можно сравнить сигналы датчиков коленвала и распредвала или проверить зажигание относительно опорного сигнала. Если нужно одновременно смотреть больше цепей, в линейке Micsig есть 4-канальные ATO1004, ATO2004 и ATO3004. Например, ATO2004 при той же полосе 200 МГц даёт 2 ГВыб/с и 220 Мб памяти.
Какие шины и протоколы декодирует Micsig ATO2002?
Осциллограф декодирует CAN, LIN, UART, RS232, RS485, I2C и SPI без внешних модулей. Для автомобиля главное здесь CAN и LIN: можно проверить и физический уровень шины, то есть амплитуду, фронты и помехи, и содержимое кадров. Запуск по логическому условию или по ширине импульса помогает остановить запись точно на нужном событии.
Подойдёт ли ATO2002 как звуковой осциллограф и для другой электроники?
Да, полоса 200 МГц с большим запасом перекрывает звуковой диапазон, поэтому прибор подходит для настройки усилителей и проверки аудиотрактов. Анализатор спектра на БПФ показывает гармоники и помехи, фильтр с ограничением полосы до 30 кГц убирает высокочастотный шум, а чувствительность 1 мВ/дел позволяет разглядеть слабые сигналы. Вход 1 МОм почти не нагружает источник.
