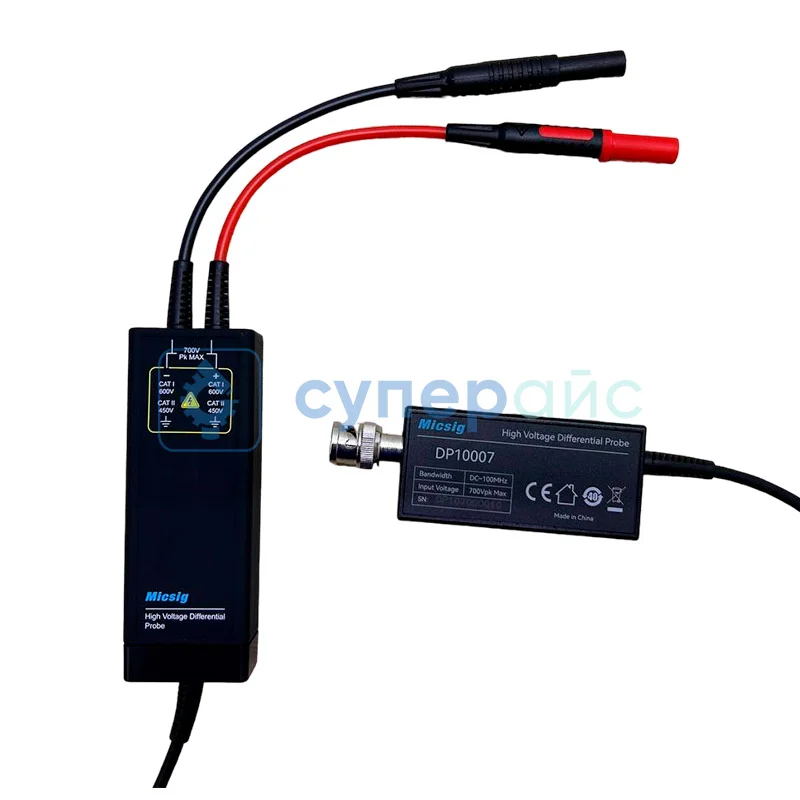

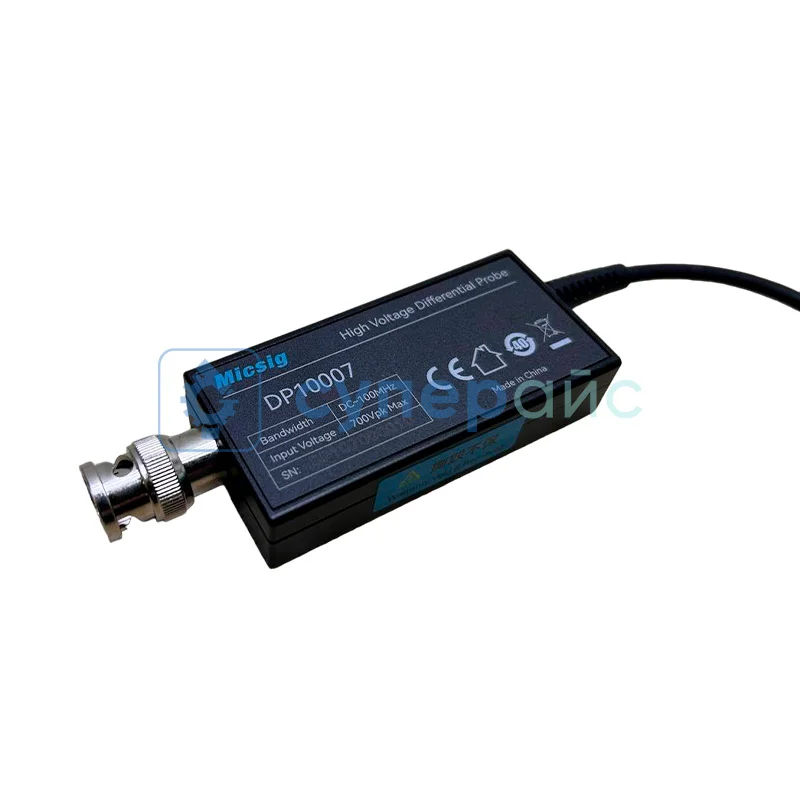

Высоковольтный дифференциальный пробник Micsig DP10007
33 569 ₽
33 569 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
16032
Модель (серия)
DP10007
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig DP10007
Общие данные
Артикул (код товара)
16032
Производитель (бренд)
Модель (серия)
DP10007
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Полоса пропускания, МГц
Тип
Пробник
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Питание
от порта USB
Рабочая температура
от 0 до 40°C
Рабочая влажность
10 - 85 %
Габариты и вес
Габариты прибора
145x60x27 мм
Габариты упаковки
300x240x60 мм
Вес брутто, кг
0,999

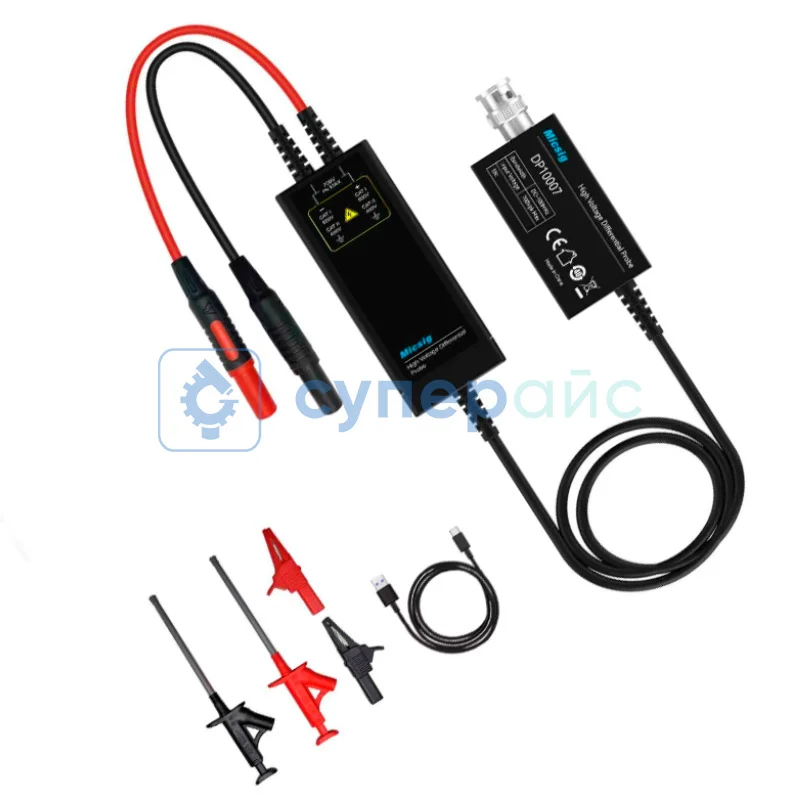

Комплектация
Комплектация

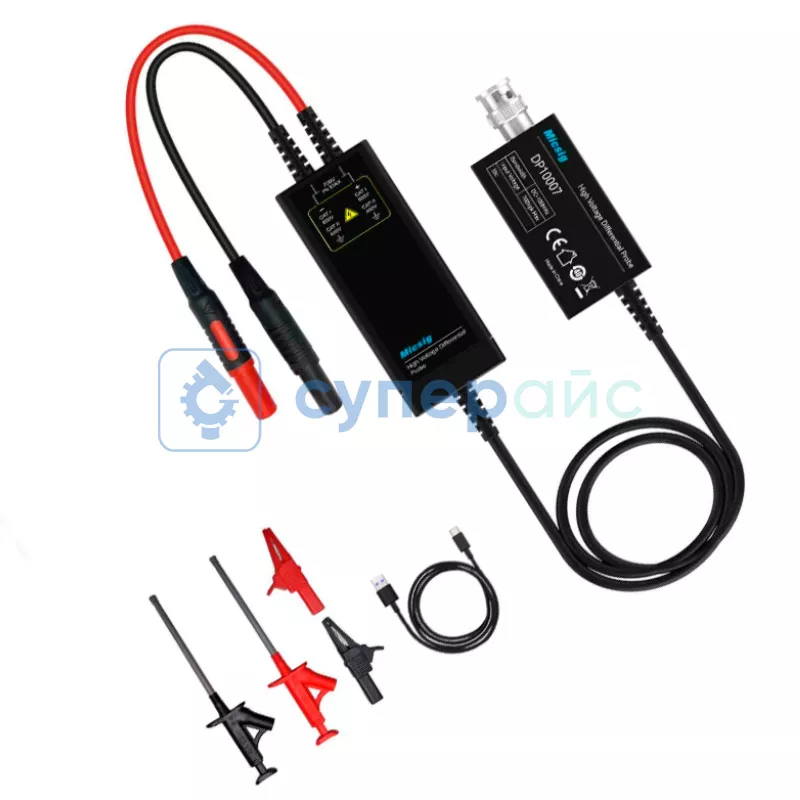

дифференциальный пробник Micsig DP10007 – 1 шт
USB кабель - 1 шт

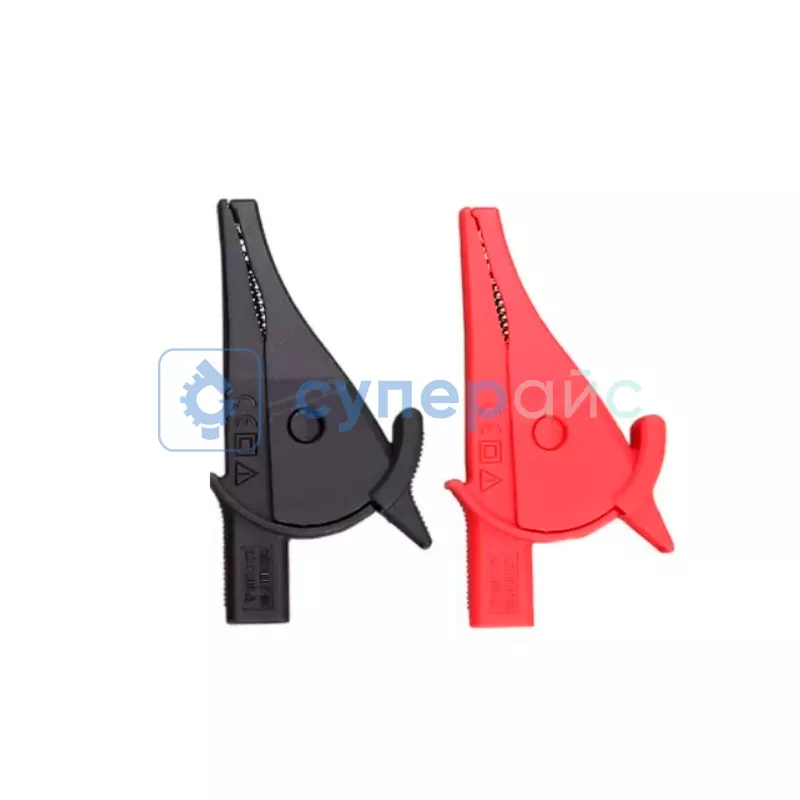

зажимы-крокодилы - 2 шт

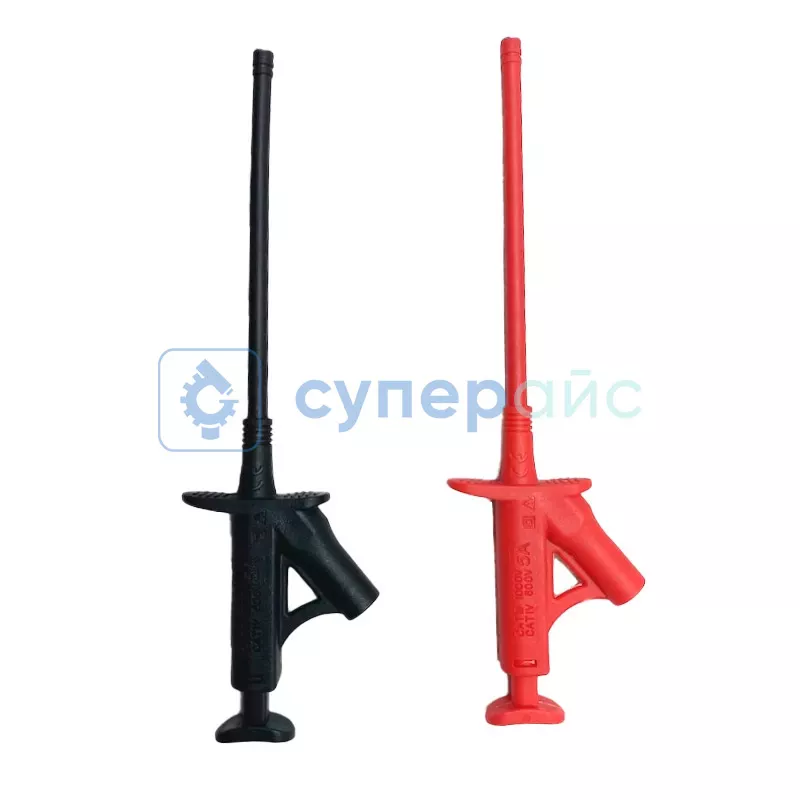

зажимы-крючки - 2 шт
щупы - 2 шт
кейс для хранения - 1 шт
USB кабель - 1 шт
зажимы-крокодилы - 2 шт
зажимы-крючки - 2 шт
щупы - 2 шт
кейс для хранения - 1 шт
Совместимость
Совместимость
Автомобильный портативный осциллограф Micsig SATO1004
Планшетный осциллограф Micsig STO1004
Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц)
Автомобильный осциллограф Micsig ATO1104
Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц)
Портативный осциллограф Micsig ETO5004
Осциллограф настольный Micsig MDO2504
Настольный осциллограф Micsig MHO3-2504
Планшетный осциллограф Micsig STO1004
Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц)
Автомобильный осциллограф Micsig ATO1104
Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц)
Портативный осциллограф Micsig ETO5004
Осциллограф настольный Micsig MDO2504
Настольный осциллограф Micsig MHO3-2504
Описание Micsig DP10007
ВНИМАНИЕ! Производство высоковольтного дифференциального пробника Micsig DP10007 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Преобразователь для осциллографа Micsig DP700
Обзорная таблица дифференциальных пробников Micsig
| Характеристики | DP10007 | DP701 | DP700 | DP702 | DP1500 | DP1501 | DP1502 | DP3000 | DP3001 | DP3002 |
| Полоса пропускания | 100 МГц | 150 МГц | 100 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц |
| Время нарастания | 3,5 нс | ≤ 3,5 нс | ||||||||
| Точность | ± 2 % | ± 2 % | ||||||||
| Коэффициент деления/Затухание | 1/10, 1/100 | 20x/200x | 20x/200x | 20x/200x | 50x/500x | 50x/500x | 50x/500x | 100x/1000x | 100x/1000x | 100x/1000x |
| Максимальное дифференциальное напряжение | 70 В/700 В | 70 В/700 В | 70 В/700 В | 70 В/700 В | 150 В/1500 В | 150 В/1500 В | 150 В/1500 В | 300 В/3000 В | 300 В/3000 В | 300 В/3000 В |
| Максимальное входное напряжение | 600 В CAT II 1000 В CAT I |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В | 1000 В | 1000 В |
| Выходное напряжение | ≤ 7 В | ≤ 3 В | ||||||||
| Питание | 5 В DC USB | 2 Вт, USB Type-C | ||||||||
| Сигнализация превышения диапазона | светодиодная | светодиод + звуковой сигнал | ||||||||
Токовый пробник Micsig
Улучшите точность показаний осциллографа с высоковольтным дифференциальным пробником Micsig DP10007. Пробник предоставляет точное измерение напряжения и сопротивления в различных задачах.
Лучшее решение для инженеров и мастеров
Дополнительные провода для осциллографа подходят для инженеров или разработчиков, занимающихся разработкой и анализом электронных систем. Также они незаменимы для сервисных центров при диагностике и ремонте устройств с высоковольтными схемами. Преимущества пробника:
- допускается использовать для измерения высоких входных напряжений до 1000В;
- благодаря входному сопротивлению 4 МОм показывает точные результаты измерений;
- возможность проводить дифференциальный анализ помогает выявить разницу между двумя сигналами, что полезно при анализе схем и устройств;
- легко подключается к осциллографу, имеет встроенную светодиодную защиту перегрузки.

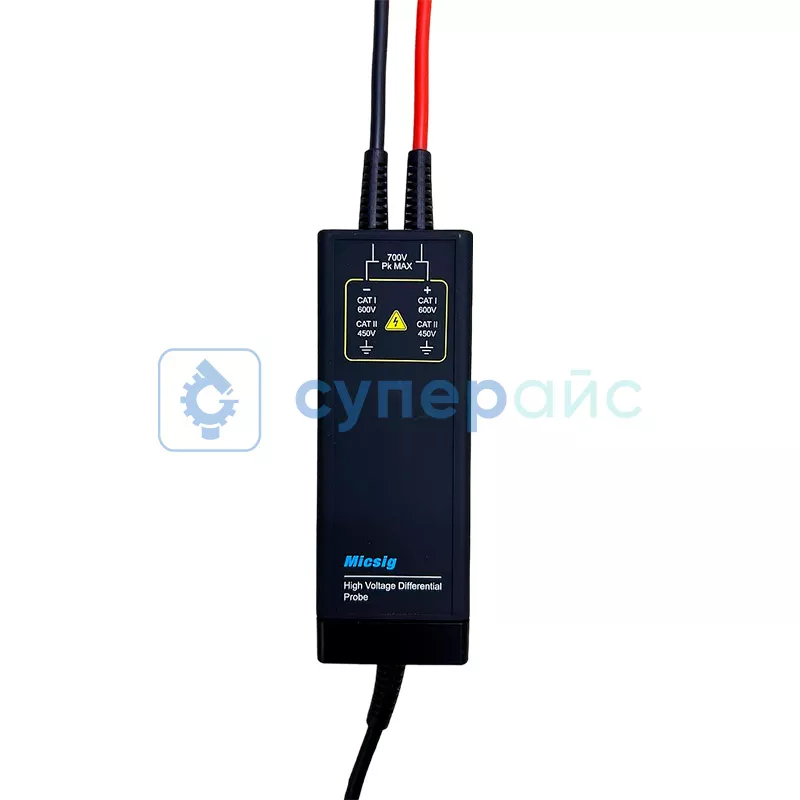

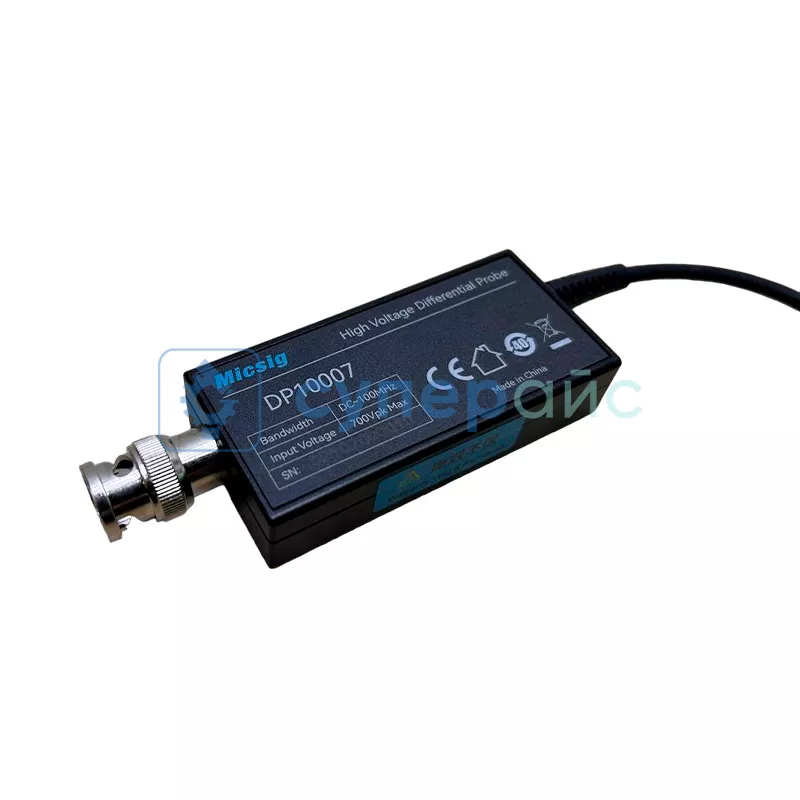

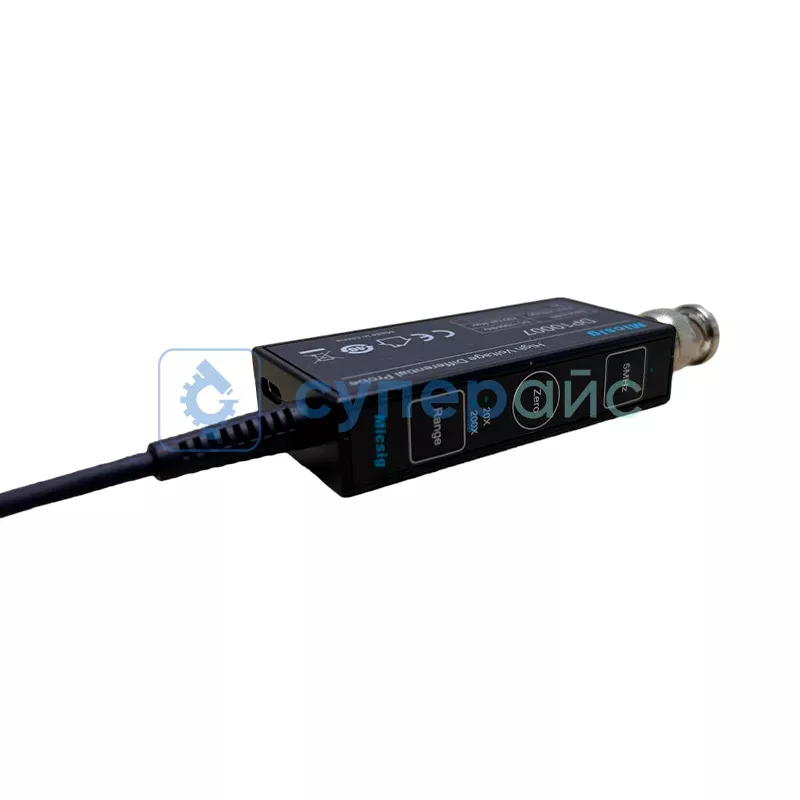

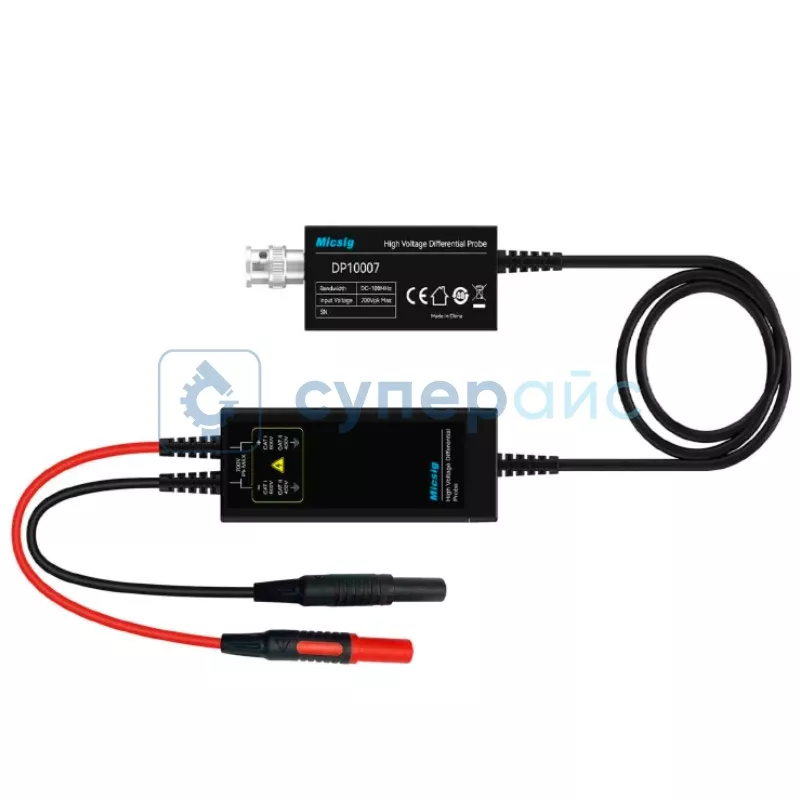

Micsig DP10007 — это высоковольтный пробник со сменными щупами или крокодилами на конце, спроектированный для инженеров и техников, которые работают с осциллографами и требуют точных измерений в разных условиях.
Часто задаваемые вопросы
Что означает коэффициент деления 10x?
Щуп 10x ослабляет сигнал в десять раз перед входом осциллографа, что повышает входное сопротивление и расширяет диапазон измеряемых амплитуд. Осциллограф учитывает деление и показывает истинное значение. Режим 1x применяют для слабых сигналов, где важна чувствительность.
Почему полоса щупа должна быть не ниже полосы осциллографа?
Пробник с узкой полосой срежет высокочастотные составляющие и завалит фронты, и вы увидите искажённую форму. Чтобы прибор раскрыл свои возможности, полоса щупа должна перекрывать полосу осциллографа с запасом.
Зачем компенсировать пробник перед работой?
Компенсация согласует ёмкость щупа с входом осциллографа. Без неё прямоугольный сигнал выглядит заваленным или с выбросом на фронте. Подключите щуп к калибровочному выходу и подстройте регулятор, пока вершина импульса не станет ровной.
Влияет ли длина земляного провода на результат?
Да, длинный земляной провод работает как антенна и добавляет звон на быстрых фронтах. Для высоких частот подключайте землю короткой пружиной рядом с точкой измерения, тогда паразитные колебания заметно уменьшатся.
Документация и ПО Micsig DP10007
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации пробника Micsig DP10007
Язык:
Русский
Размер и тип:
1,01 МБ,
PDF
Отзывы Micsig DP10007
Алексей
16.09.2025 07:57:47
Брал специально для осциллографа от той же фирмы, показал себя в работе хорошо показывает точно. Выбирал между другими пробниками от того же бренда, но тех.поддержка подсказала, что нужен именно такой. Пришел даже быстрее указанного срока
SUPEREYES.RU
17.09.2025 06:20:26
Алексей
Брал специально для осциллографа от той же фирмы, показал себя в работе хорошо показывает точно. Выбирал между другими пробниками от того же бренда, но тех.поддержка подсказала, что нужен именно такой. Пришел даже быстрее указанного срока
Брал специально для осциллографа от той же фирмы, показал себя в работе хорошо показывает точно. Выбирал между другими пробниками от того же бренда, но тех.поддержка подсказала, что нужен именно такой. Пришел даже быстрее указанного срока
Здравствуйте, Алексей!
Благодарим вас за подробный отзыв. Здорово, что пробник DP10007 оправдал ожидания и подошёл к вашему осциллографу. Особенно приятно слышать, что доставка оказалась быстрее срока — будем стараться радовать и дальше!
С уважением, Администрация магазина Суперайс
