Автомобильный осциллограф Micsig ATO1104
79 820 ₽
79 820 ₽
включая НДС: 22%
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
6090
Модель (серия)
ATO1104
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig ATO1104
Общие данные
Артикул (код товара)
6090
Производитель (бренд)
Модель (серия)
ATO1104
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид

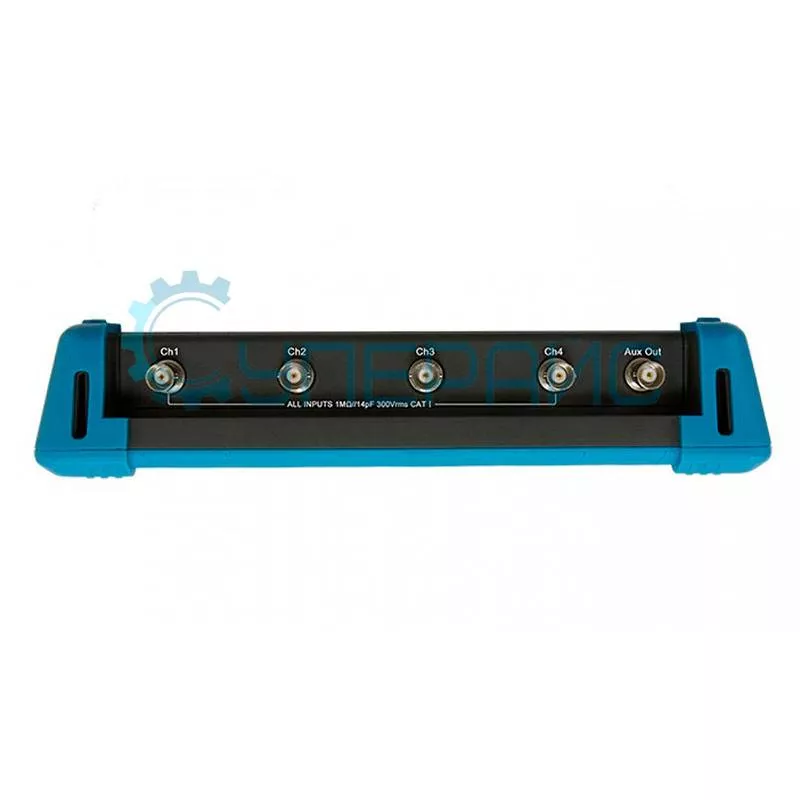

Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 300 В, CAT III
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 1%
Входная ёмкость
14,5 пФ ± 3
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел – 5 В/дел
Ограничение полосы
полная, низкие частоты

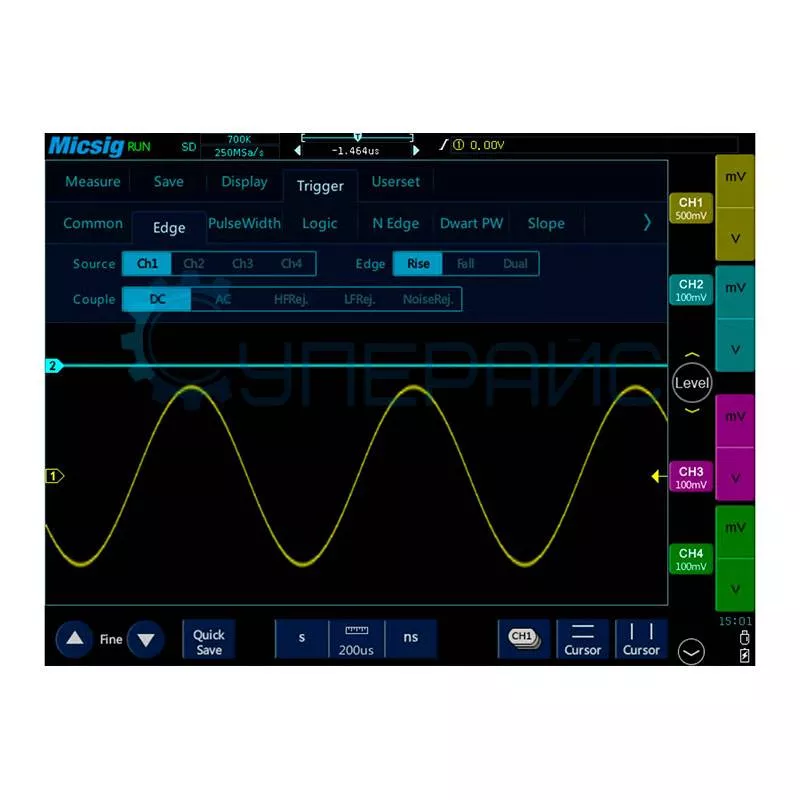

Система синхронизации
Базовые типы триггера
фронт, импульс, видео, время события, логические условия
Источник триггера
CH1-CH4
Горизонтальная система
Горизонтальная развёртка
2 с/дел – 1000 с/дел
Режимы развёртки

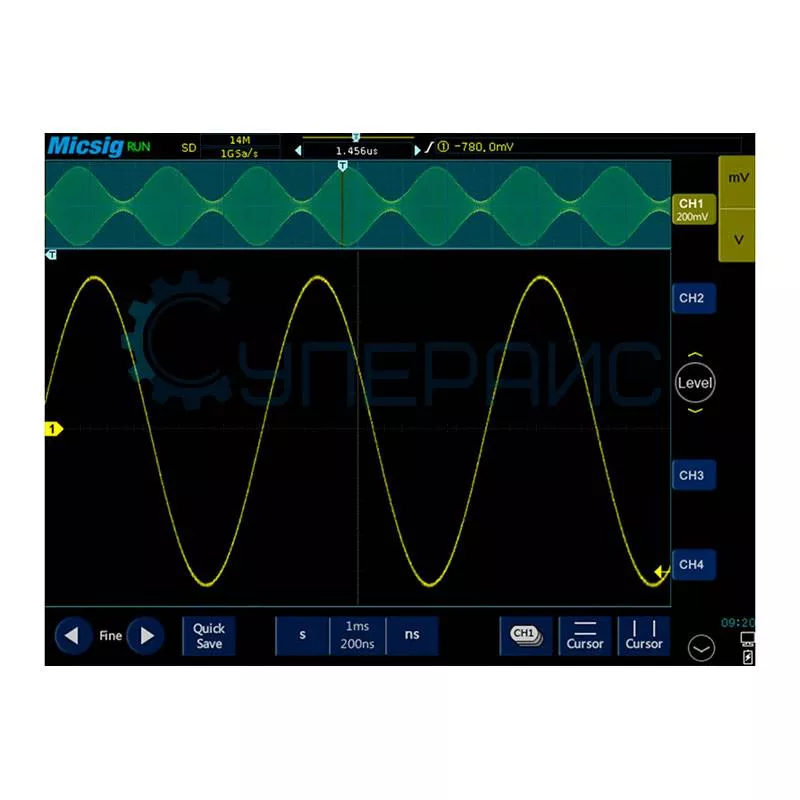

XY, YT, Roll, Zoom
Интерполяция
sin(x)/x
Система измерения
Автоматические измерения
период, частота, время нарастания/спада, задержка, ширина импульса, заполнение, выброс, фаза, пик-пик, амплитуда, макс/мин, среднее, RMS, цикл RMS
Курсорные измерения
ручной, автоматический
Математические операции
+, -, *, /, БПФ
Анализатор спектра
есть (БПФ)
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
Wi-Fi
LAN
HDMI
Wi-Fi
Применение
Автомобильная диагностика
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 45 ℃
Рабочая влажность
< 85%
Габариты и вес
Габариты прибора
250 x 200 x 55 мм
Вес брутто, кг
3,5

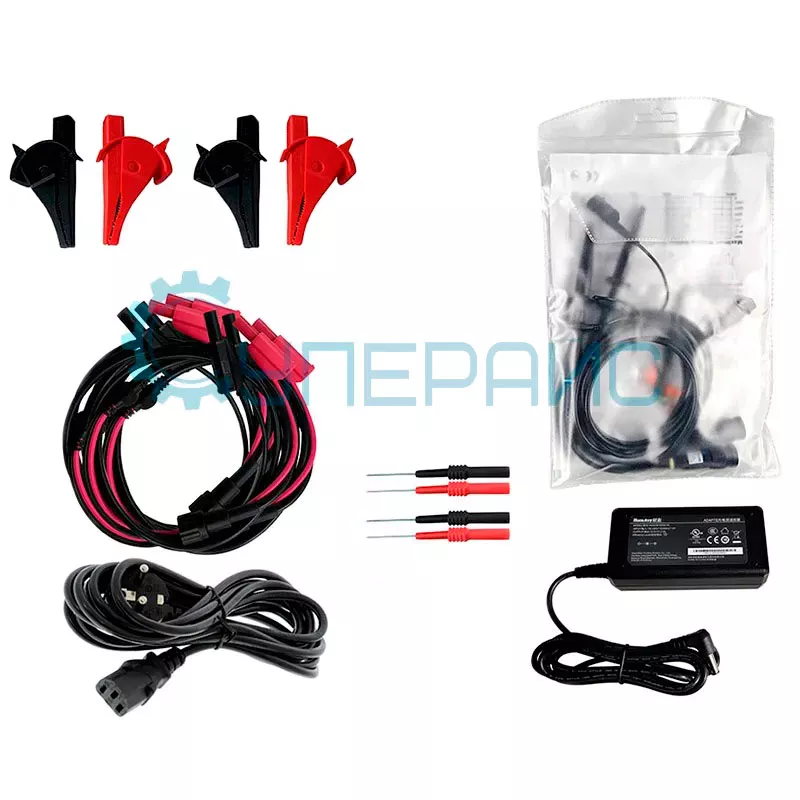

Комплектация
Комплектация
осциллограф Micsig ATO1104 - 1 шт
щупы для осциллографа - 4 шт
BNC кабель - 4 шт
зажимы для BNC кабеля - 4 шт
пробники-иглы - 4 шт
адаптер - 1 шт
щупы для осциллографа - 4 шт
BNC кабель - 4 шт
зажимы для BNC кабеля - 4 шт
пробники-иглы - 4 шт
адаптер - 1 шт
Совместимость
Совместимость
Кейс для осциллографа Micsig MS-SC-1
Сумка для осциллографа Micsig Oscilloscope Handbag
Чемодан для осциллографа Micsig MS-SC-2
Токовый пробник AC/DC Micsig CP2100A
Дифференциальный пробник высокого напряжения Micsig DP20003
Высоковольтный дифференциальный пробник Micsig DP10007
Дифференциальный пробник Micsig DP10013
Токовый пробник Micsig CP1003B
Пробник токовый Micsig CP1003
Пробник осциллографический Micsig MDP702
Пробник Micsig MDP701
Осциллографический пробник Micsig MDP1502
Активный пробник для осциллографа Micsig MDP1501
Высоковольтный дифференциальный пробник Micsig MDP3002
Пробник для осциллографа Micsig MDP3001
Токовый пробник Micsig CP503B
Преобразователь для осциллографа Micsig MDP700
Осциллографический пробник Micsig MDP1500
Высоковольтный дифференциальный пробник Micsig MDP3000
Активный пробник для осциллографа Micsig MOIP02P
Дифференциальный пробник Micsig MOIP01P
Сумка для осциллографа Micsig Oscilloscope Handbag
Чемодан для осциллографа Micsig MS-SC-2
Токовый пробник AC/DC Micsig CP2100A
Дифференциальный пробник высокого напряжения Micsig DP20003
Высоковольтный дифференциальный пробник Micsig DP10007
Дифференциальный пробник Micsig DP10013
Токовый пробник Micsig CP1003B
Пробник токовый Micsig CP1003
Пробник осциллографический Micsig MDP702
Пробник Micsig MDP701
Осциллографический пробник Micsig MDP1502
Активный пробник для осциллографа Micsig MDP1501
Высоковольтный дифференциальный пробник Micsig MDP3002
Пробник для осциллографа Micsig MDP3001
Токовый пробник Micsig CP503B
Преобразователь для осциллографа Micsig MDP700
Осциллографический пробник Micsig MDP1500
Высоковольтный дифференциальный пробник Micsig MDP3000
Активный пробник для осциллографа Micsig MOIP02P
Дифференциальный пробник Micsig MOIP01P
Описание Micsig ATO1104
ВНИМАНИЕ! Производство автомобильного осциллографа Micsig ATO1104 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Автомобильный портативный осциллограф Micsig SATO1004

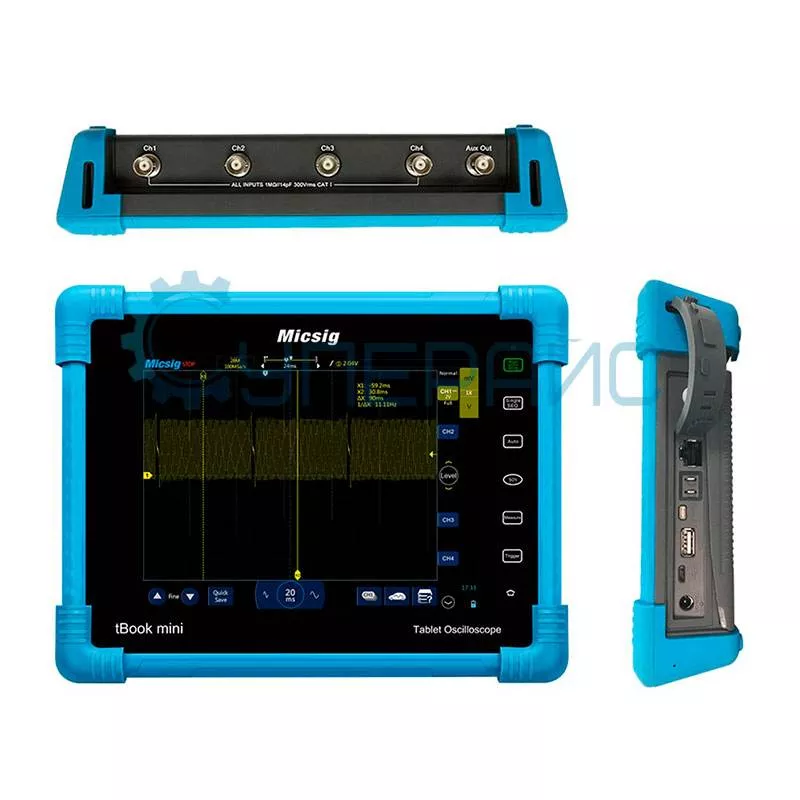

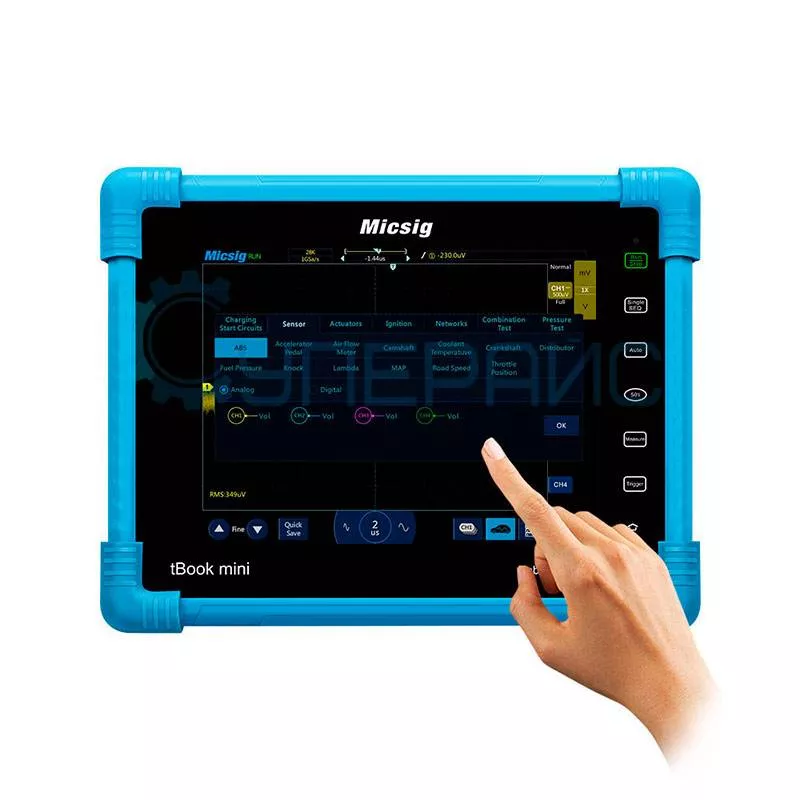

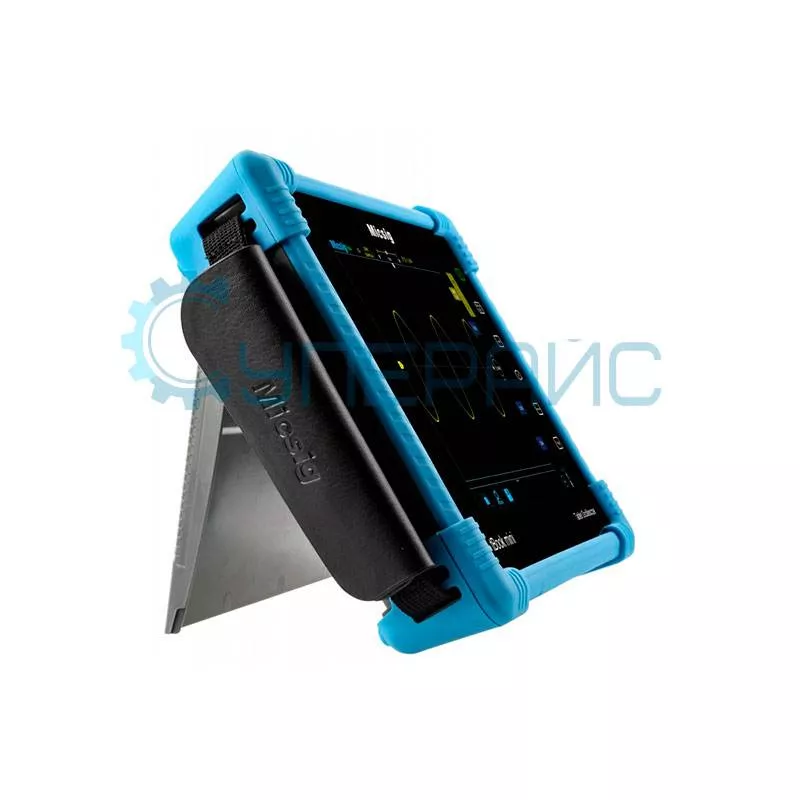

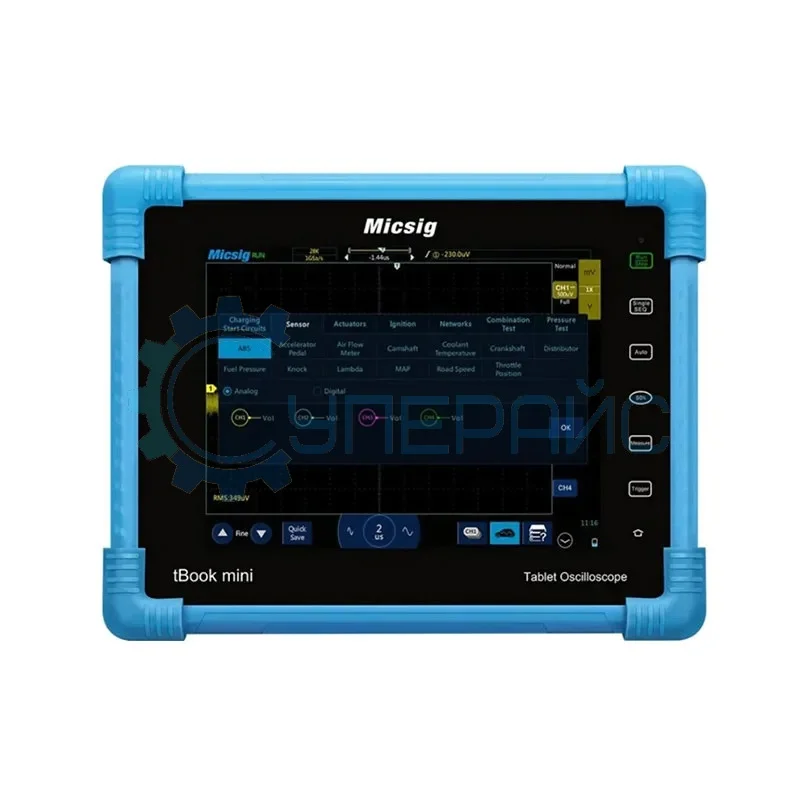

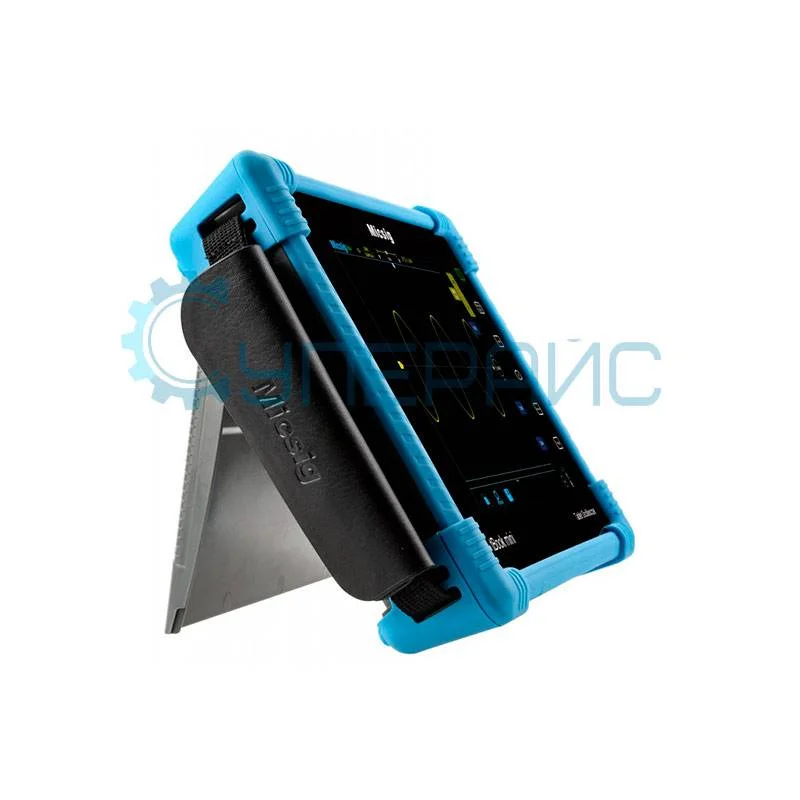

Планшетный осциллограф Micsig ATO1104
Планшетный осциллограф с автоматическими измерениями Micsig ATO1104 — технологичное устройство для точной диагностики автомобильной электроники. С ним вы быстро и безошибочно выявите любые неисправности, выполните высокоточные измерения и необходимые регулировки электронных систем любого автомобиля. Прибор предназначен для профессионального применения в автосервисе, где требуется надёжный инструмент с широкими возможностями для анализа сигналов. Серия ATO от Micsig — это специализированная линейка цифровых осциллографов, разработанных с учётом задач автомобильной диагностики.

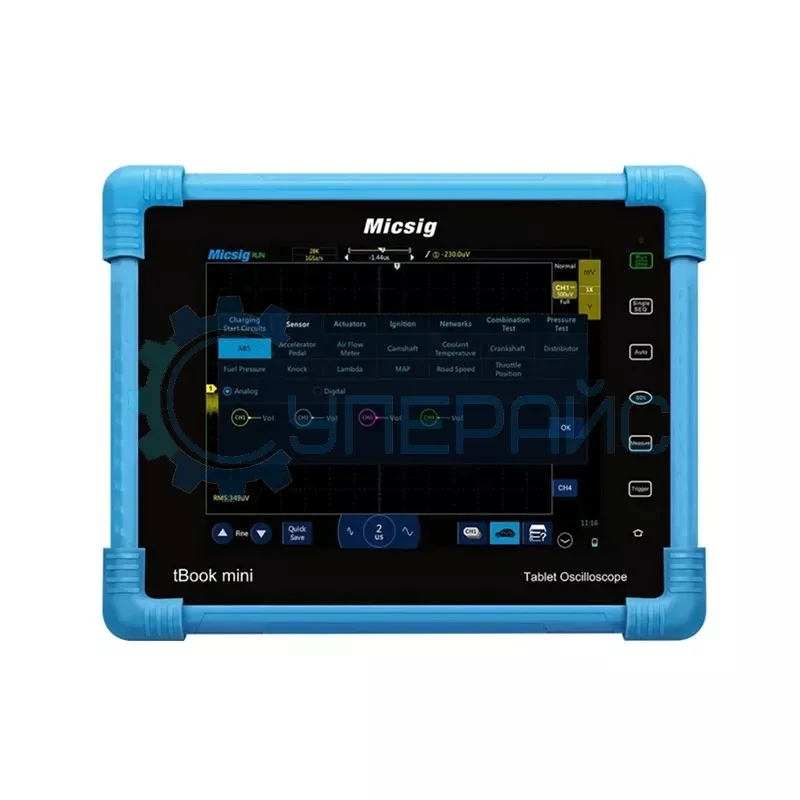

Универсальное решение для автомобильной диагностики и ремонта

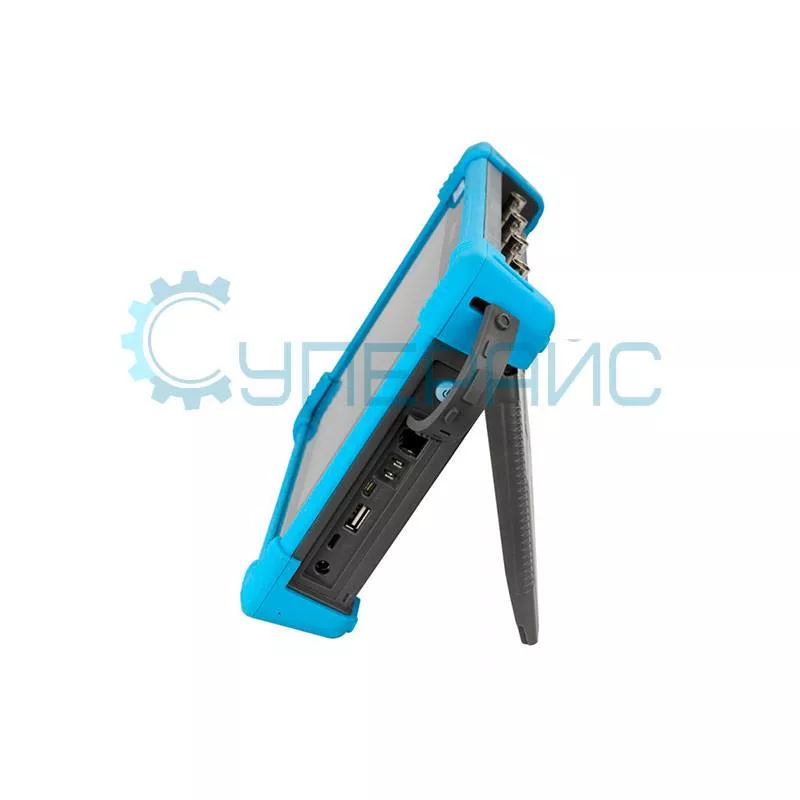

Этот прибор для снятия осциллограмм получил компактное планшетное исполнение и функцию автоматических измерений, что гарантирует лёгкость в эксплуатации даже для начинающих пользователей. Интуитивно понятный интерфейс с 8-дюймовым сенсорным ЖК-экраном делает его востребованным помощником как в автомастерских, так и на выезде к клиентам.
Преимущества модели:
- Возможность быстрого анализа осциллограмм экономит время при поиске неисправностей.
- Курсорные измерения позволяют быстро и точно определить параметры сигнала.
- Возможность оперативной смены настроек позволяет адаптировать осциллограф к разным автомобилям, их электронике и выдаваемым типам сигналов.
- Выделяется многообразием интерфейсов, включая Wi-Fi, LAN, USB Host, GND и DC Power, что предоставляет гибкость подключения к устройствам и сетям.
- Подходит для многих задач, включая тестирование систем зажигания, сенсоров, коммуникационных шин, исполнительных устройств, а также давления топлива.
- Портативный форм-фактор позволяет использовать осциллограф непосредственно у автомобиля — без необходимости тянуть провода к стационарному оборудованию. Цифровая обработка сигнала обеспечивает высокую точность измерений даже при работе с зашумлёнными цепями бортовой сети.
Автомобильный осциллограф Micsig ATO1104 — это удобный помощник для профессиональных автомехаников и электронщиков. Благодаря его функциям вы легко диагностируете авто с высокой точностью и скоростью, что повышает производительность. Серия ATO выделяется среди конкурентов сочетанием цифровой точности и удобства планшетного управления — именно это делает её востребованной среди профессионалов. Цена устройства соответствует уровню профессионального инструмента, а широкие возможности подключения и автоматизации делают его выгодным вложением для любого автосервиса.
Часто задаваемые вопросы
Зачем нужны четыре канала?
Четыре канала позволяют одновременно наблюдать и сравнивать сразу несколько сигналов, что важно при отладке сложных схем и многофазных систем. Видно связь между разными точками устройства. Для простых задач хватает двух каналов, но многосигнальная диагностика заметно удобнее с четырьмя.
Чем ATO1104 отличается от простых портативных осциллографов?
Это профессиональный планшетный осциллограф с четырьмя каналами и крупным сенсорным экраном, рассчитанный на серьёзную диагностику вне лаборатории. Простые портативные модели обычно имеют один-два канала и меньше возможностей. ATO1104 ближе к настольному прибору по функциям при мобильном формате.
Что означает полоса пропускания?
Полоса пропускания показывает, до какой частоты прибор отображает сигнал без сильного искажения амплитуды. Чем она выше, тем более быстрые сигналы измеряются корректно. Для питания и звука хватает небольшой полосы, для быстрой логики и сложных систем нужен запас по частоте.
Можно ли работать без сети?
Да, планшетный осциллограф питается от встроенного аккумулятора и работает автономно. Это удобно при выездной диагностике промышленных и автомобильных систем. Время работы зависит от ёмкости батареи и яркости экрана, поэтому для долгих измерений в поле берите запас заряда.
Документация и ПО Micsig ATO1104
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации автомобильного осциллографа Micsig ATO1104
Язык:
Русский
Размер и тип:
1 МБ,
PDF
Спецификация для автомобильного осциллографа Micsig ATO1104 серии ATO1100
Язык:
Английский
Размер и тип:
791 КБ,
PDF
Видео обзор автомобильного осциллографа Micsig ATO1104
Язык:
Английский
Размер и тип:
9.6 МБ,
RAR
RAR
Отзывы Micsig ATO1104
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
15440
Модель (серия):
KW510
Производитель:
Konnwei
Страна производства:
Китай
Гарантия, мес.:
12
Измерение постоянного тока:
Нет
Измерение постоянного напряжения:
Да
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
16038
Модель (серия):
HDS272S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20282
Модель (серия):
STO2002
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19508
Модель (серия):
TO2004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19473
Модель (серия):
TO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19464
Модель (серия):
ATO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
17001
Модель (серия):
SATO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
Модель (серия):
DHO5104
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
1000
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
4000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22730
Модель (серия):
MSO10AL
Производитель:
VIMU
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
12
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40734
Модель (серия):
PSG9080
Производитель:
Goupchn
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
300
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
6665
Модель (серия):
DSO3064 Kit III
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
60
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
200
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
25114
Модель (серия):
MSO7054
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
10000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24934
Модель (серия):
ATX1102CAL
Производитель:
Atten
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21636
Модель (серия):
XDG2100
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Вертикальное разреш. (по амплитуде):
14 бит
Точность, %:
0.0002
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
22393
Модель (серия):
DS1074Z-S Plus
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18469
Модель (серия):
DHO1202
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
2000
Время нарастания, нс:
≤1,75
Артикул (код товара):
186
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6285
Модель (серия):
DSO4204B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
НДС 22%
Добавить в избранное
Артикул (код товара):
134
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
4054
Модель (серия):
MSO5074
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
8000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
4867
Модель (серия):
DSO-6022BL
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
48
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21345
Модель (серия):
DHO914S
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
125
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
1250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Артикул (код товара):
6090
Модель (серия):

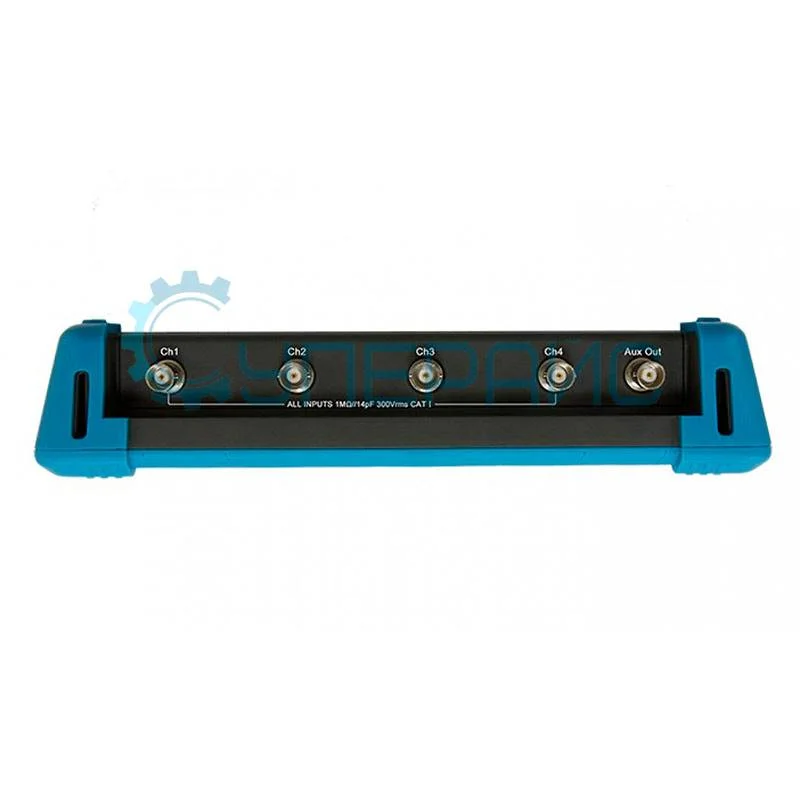

ATO1104
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Благодарственные письма
