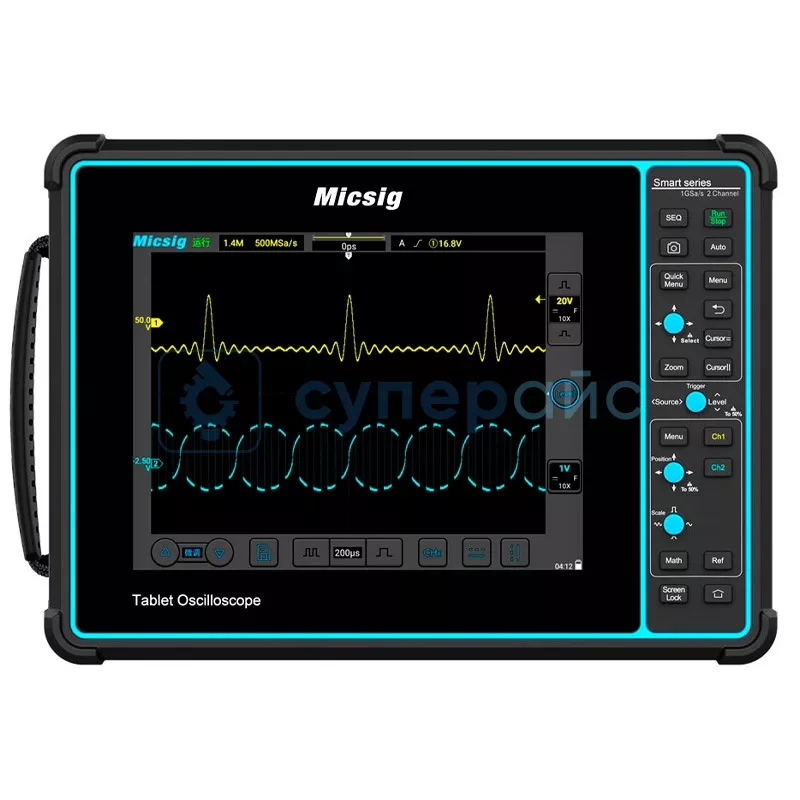

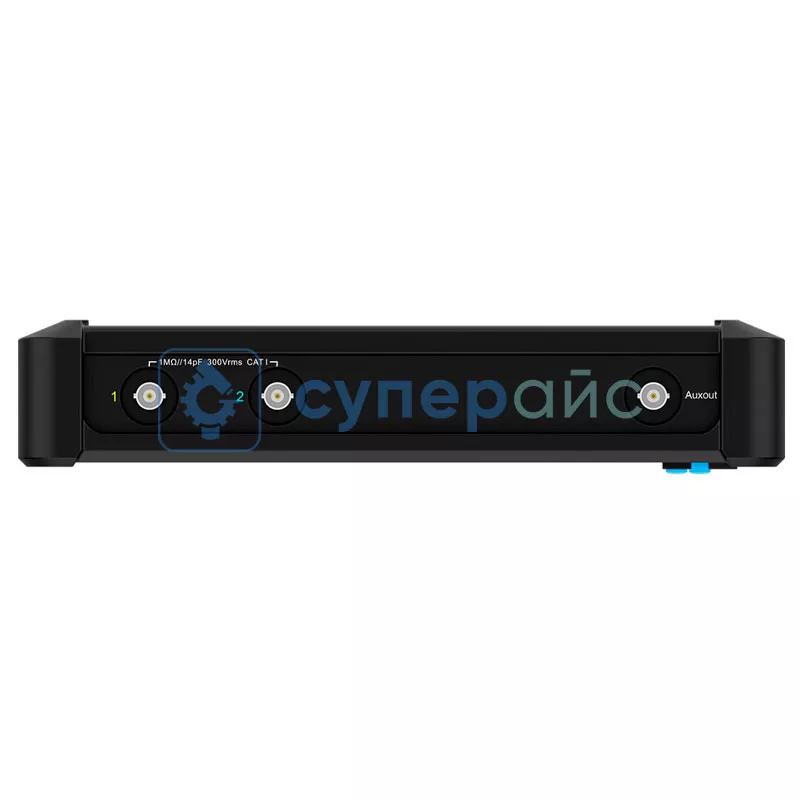

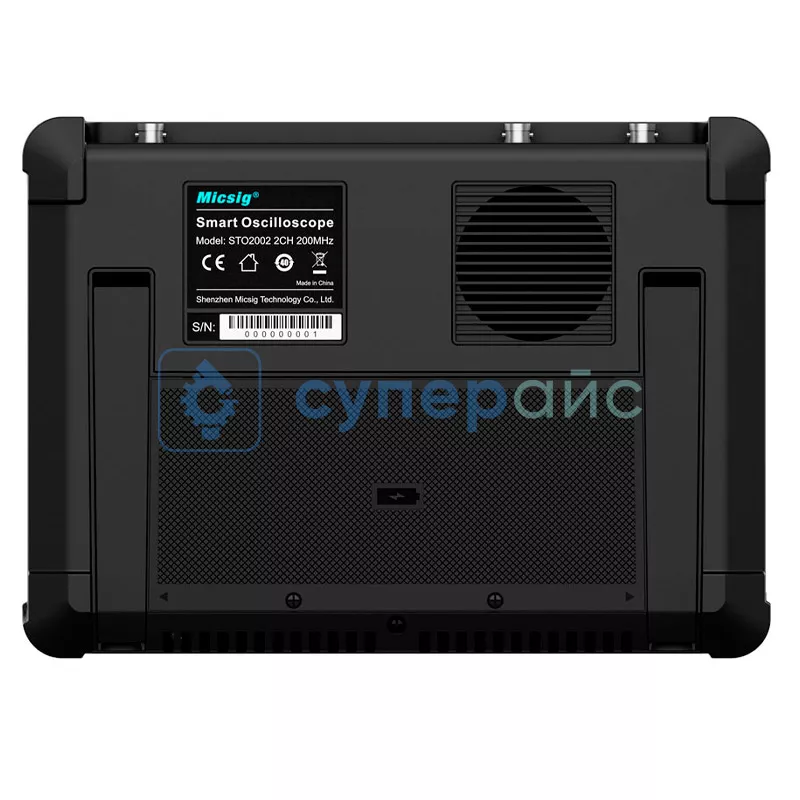

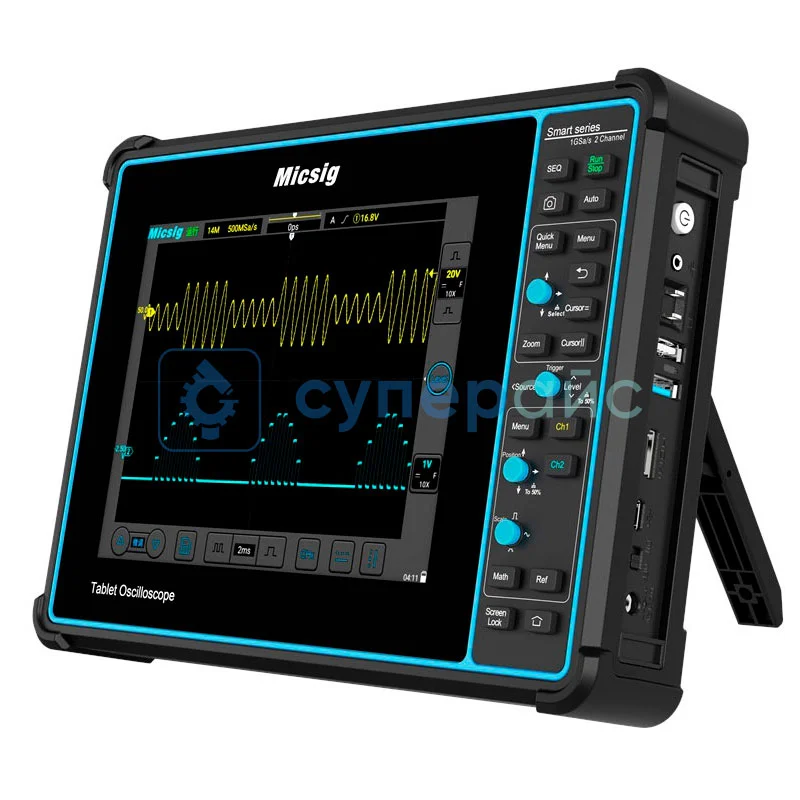

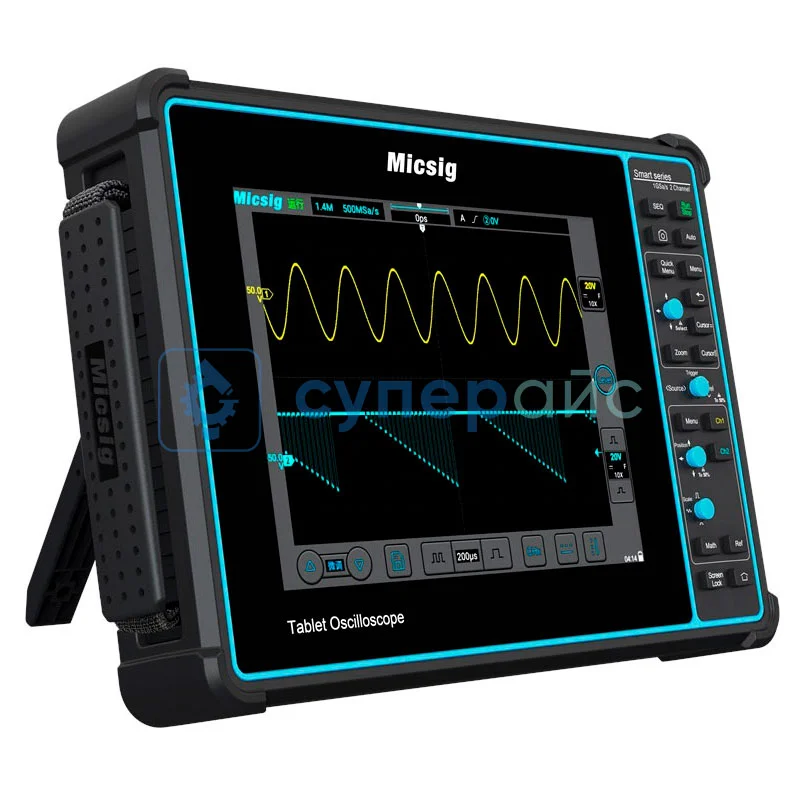

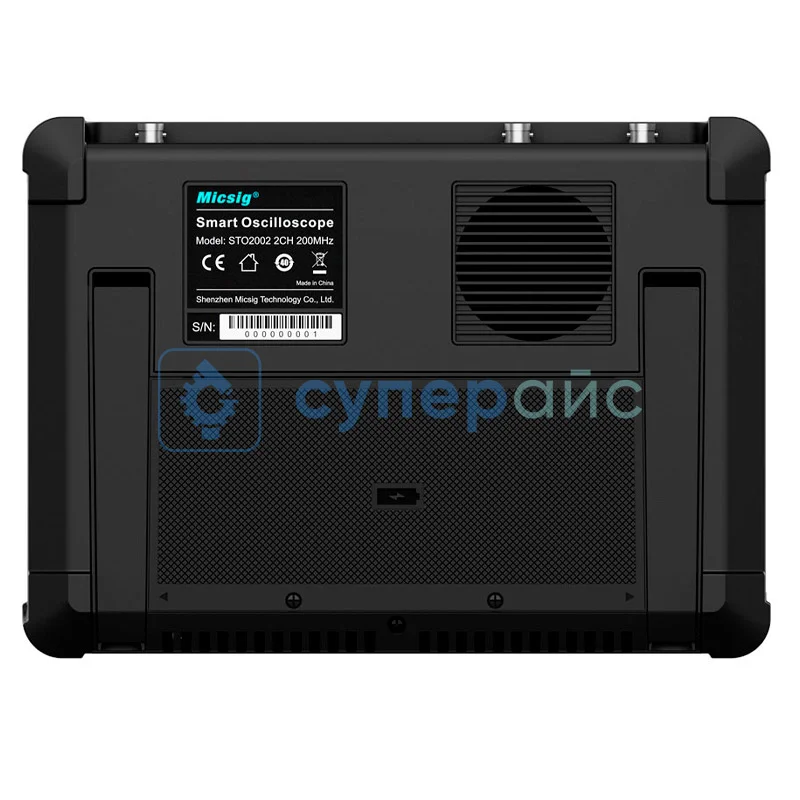

Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц)
53 540 ₽
53 540 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
20282
Модель (серия)
STO2002
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig STO2002
Общие данные
Артикул (код товара)
20282
Производитель (бренд)
Модель (серия)
STO2002
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
CAT I 300 V (1 МОм)
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 1 %
Входная ёмкость
14,5 пФ ± 3 пФ
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел - 10 в/дел (1 МОм)
Ограничение полосы
20 МГц
Точность усиления постоянного тока
< ± 2 % (1 МОм)
Система синхронизации
Базовые типы триггера
по фронту, длительности импульса, истечение времени, наклону, ранту
Расширенные типы триггера
логика, видео сигнал, N-му фронту
Диапазон удержания триггера
200 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
2 нс/дел - 1 кс/дел
Система измерения
Автоматические измерения
31 тип, из которых до 10 типов могут быть отображены на экране в любое время. Включая:
период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS
период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS
Курсорные измерения
вертикальный, горизонтальный, поперечный
Математические операции
сложение, вычитание, умножение, деление
Частотомер
6 знаков
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
HDMI
Wi-Fi
USB type C
HDMI
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 45 ℃
Рабочая влажность
5 - 85 %
Габариты и вес
Габариты прибора
265 х 192 х 50 мм
Габариты упаковки
310 x 170 x 270 мм
Вес нетто, кг
1,9
Вес брутто, кг
2,75
Комплектация
Комплектация
пробник 10x - 1 шт
адаптер питания - 1 шт
шнур питания - 1 шт
адаптер питания - 1 шт
шнур питания - 1 шт
Совместимость
Совместимость
Кейс для осциллографа Micsig MS-SC-1
Сумка для осциллографа Micsig Oscilloscope Handbag
Чемодан для осциллографа Micsig MS-SC-2
Токовый пробник AC/DC Micsig CP2100A
Дифференциальный пробник высокого напряжения Micsig DP20003
Высоковольтный дифференциальный пробник Micsig DP10007
Дифференциальный пробник Micsig DP10013
Токовый пробник Micsig CP1003B
Пробник токовый Micsig CP1003
Пробник осциллографический Micsig MDP702
Пробник Micsig MDP701
Осциллографический пробник Micsig MDP1502
Активный пробник для осциллографа Micsig MDP1501
Высоковольтный дифференциальный пробник Micsig MDP3002
Пробник для осциллографа Micsig MDP3001
Токовый пробник Micsig CP503B
Преобразователь для осциллографа Micsig MDP700
Осциллографический пробник Micsig MDP1500
Высоковольтный дифференциальный пробник Micsig MDP3000
Активный пробник для осциллографа Micsig MOIP02P
Дифференциальный пробник Micsig MOIP01P
Сумка для осциллографа Micsig Oscilloscope Handbag
Чемодан для осциллографа Micsig MS-SC-2
Токовый пробник AC/DC Micsig CP2100A
Дифференциальный пробник высокого напряжения Micsig DP20003
Высоковольтный дифференциальный пробник Micsig DP10007
Дифференциальный пробник Micsig DP10013
Токовый пробник Micsig CP1003B
Пробник токовый Micsig CP1003
Пробник осциллографический Micsig MDP702
Пробник Micsig MDP701
Осциллографический пробник Micsig MDP1502
Активный пробник для осциллографа Micsig MDP1501
Высоковольтный дифференциальный пробник Micsig MDP3002
Пробник для осциллографа Micsig MDP3001
Токовый пробник Micsig CP503B
Преобразователь для осциллографа Micsig MDP700
Осциллографический пробник Micsig MDP1500
Высоковольтный дифференциальный пробник Micsig MDP3000
Активный пробник для осциллографа Micsig MOIP02P
Дифференциальный пробник Micsig MOIP01P
Описание Micsig STO2002
Обзорная таблица осциллографов Micsig серии STO
| Характеристики | STO1004 | STO2002 |
| Полоса пропускания, МГц | 100 | 200 |
| Количество аналоговых каналов | 4 | 2 |
| Количество цифровых каналов | нет | |
| Частота дискретизации на канал, МВыб/с | 1000 | |
| Глубина памяти на канал | 70 Мб | |
| Время нарастания, нс | ≤ 3,5 | ≤ 1,75 |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |
| Генератор сигналов | нет | |
| Логический анализатор | нет | |
| Мультиметр | нет | |
| Анализатор спектра сигнала с помощью БПФ | нет | да |
| Частотомер | нет | да |
| Самописец | нет | да |
| Анализатор протоколов | да | |
| Дисплей | 800 x 600 | |
| Интерфейс передачи данных | USB/ USB type C/ HDMI/ Wi-Fi | |
Универсальный осциллограф Micsig STO2002 (2 канала, 200 МГц)
Представляем Micsig STO2002 — сенсорный портативный осциллограф, который открывает новые горизонты в мобильных измерениях сигналов. Система измерения БПФ гарантирует точный анализ в нужном частотном диапазоне.
Планшет для высокоточной осциллографии
Этот мобильный сенсорный аппарат подарит вам уверенность в результатах работы. Приобретайте и оцените его преимущества сами:
- Портативность. Выполненный в форм-факторе планшета, предоставляет мобильность без утраты функциональности. Лёгкий и компактный, подходит для работы как в лаборатории, так и в полевых условиях.
- Двухканальность. С двумя каналами, полосой пропускания до 200 МГц и коэффициентом горизонтальной развёртки 2 нс/дел —1 кс/дел предлагает обширные возможности для анализа сигналов из различных источников.
- Сенсорный интерфейс. Интуитивно понятный сенсорный экран даёт комфорт управления и оперативный доступ к функциям, что делает работу с устройством проще.
- Синхронизация. Интегрированная система синхронизации позволяет точно совмещать и анализировать сигналы различных источников, гарантируя надёжные измерения.
- Широкий диапазон частот. От низкочастотных до высокочастотных — прибор способен работать с самыми разнообразными сигналами, позволяя вам охватить максимум задач.
Планшетный осциллограф Micsig STO2002 — это не просто инструмент. Это компактный и функциональный помощник, который с лёгкостью справится с любыми задачами по анализу сигналов. Объединяя в себе портативность, функциональность и точность, этот планшет становится незаменимым активом в вашей лаборатории или на полевых испытаниях.
Часто задаваемые вопросы
Чем осциллограф полезнее мультиметра при ремонте?
Осциллограф рисует форму сигнала во времени, поэтому показывает помехи, дребезг, искажения и импульсы, которые мультиметр усредняет в одно число. При поиске плавающих неисправностей и проверке шин данных это решает: видно само событие, а не усреднённое по времени значение.
Зачем нужны два канала?
Два канала позволяют одновременно смотреть два сигнала и сравнивать их: вход и выход усилителя, тактовую линию и данные, задающий и отработанный сигнал. Так проще найти, где именно теряется или искажается форма, и оценить задержку между точками схемы.
Сколько работает ручной осциллограф без сети?
Портативные модели питаются от встроенного аккумулятора и рассчитаны на несколько часов автономной работы, чего хватает на выезд. Точное время зависит от яркости экрана и режима, поэтому для долгих смен берут запасной блок питания или заряжают в перерывах.
Подходит ли STO2002 для автоэлектрики?
Да, ручной формат и автономность делают его удобным для диагностики в машине. Осциллографом смотрят сигналы датчиков, форсунок, шины CAN и цепей зажигания. Гальваническую развязку и допустимые напряжения нужно проверять до подключения к бортовой сети.
Документация и ПО Micsig STO2002
Название
Язык
Версия
Размер и тип
Руководство пользователя портативных осциллографов Micsig серии STO
Язык:
Русский
Размер и тип:
3,22 МБ,
pdf
Руководство по программированию осциллографов Micsig
Язык:
Английский
Размер и тип:
1,06 МБ,
PDF
Руководство по эксплуатации планшетного осциллографа Micsig STO2002
Язык:
Английский
Размер и тип:
4,79 МБ,
PDF
