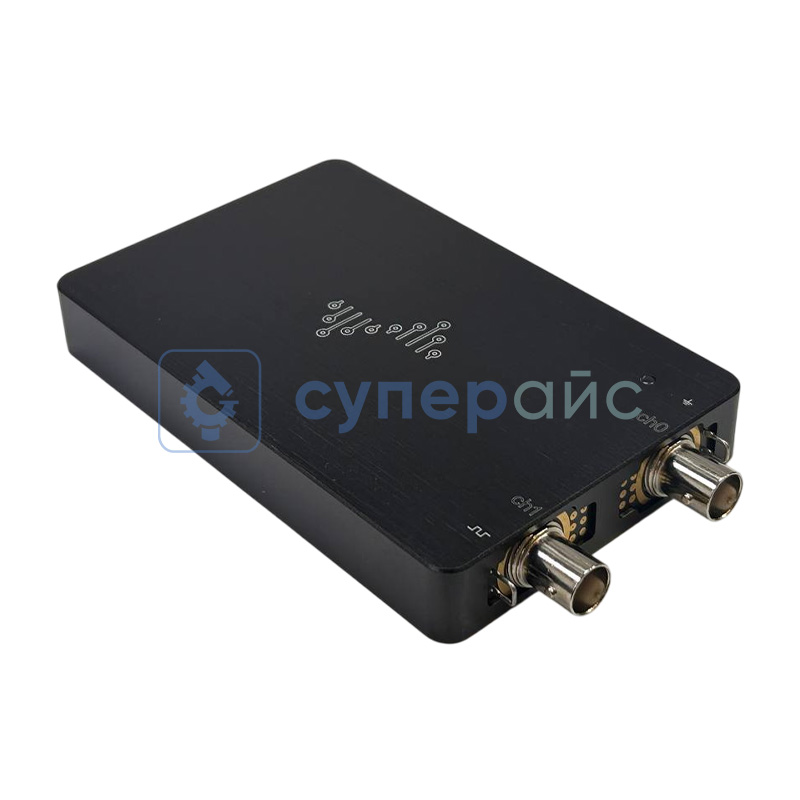

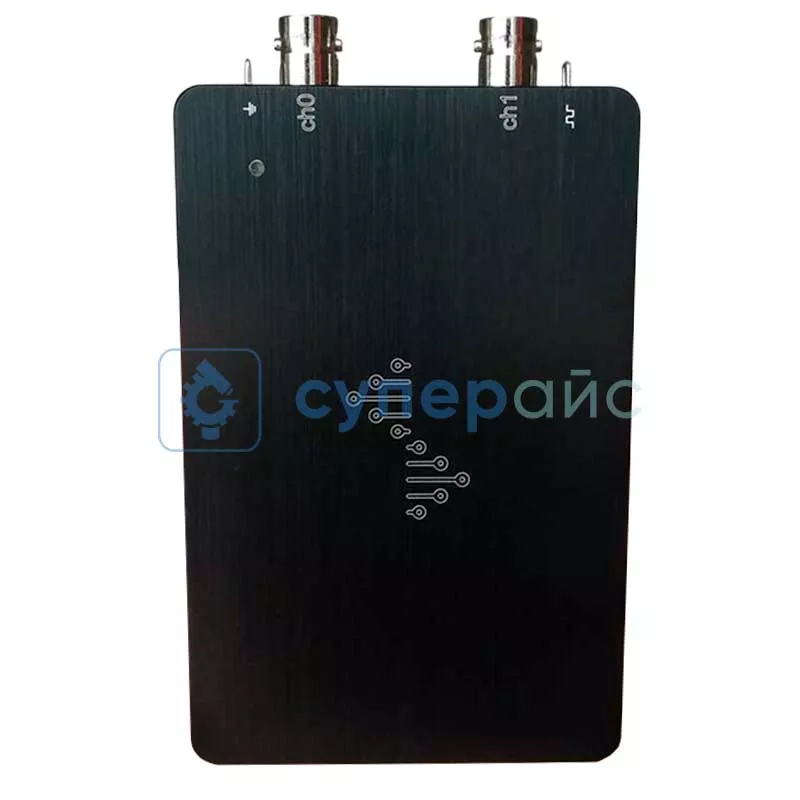

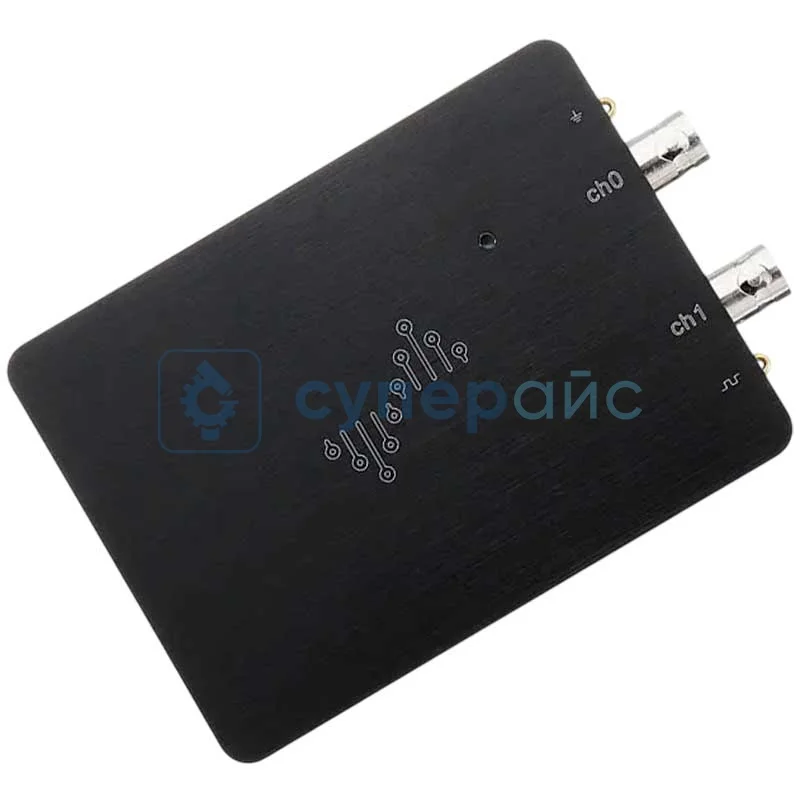

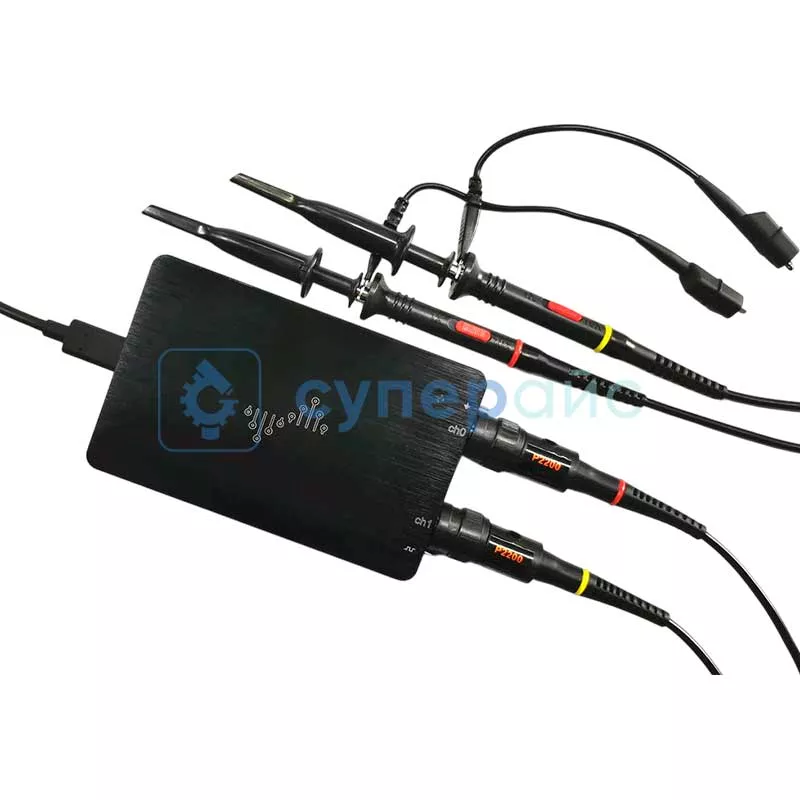

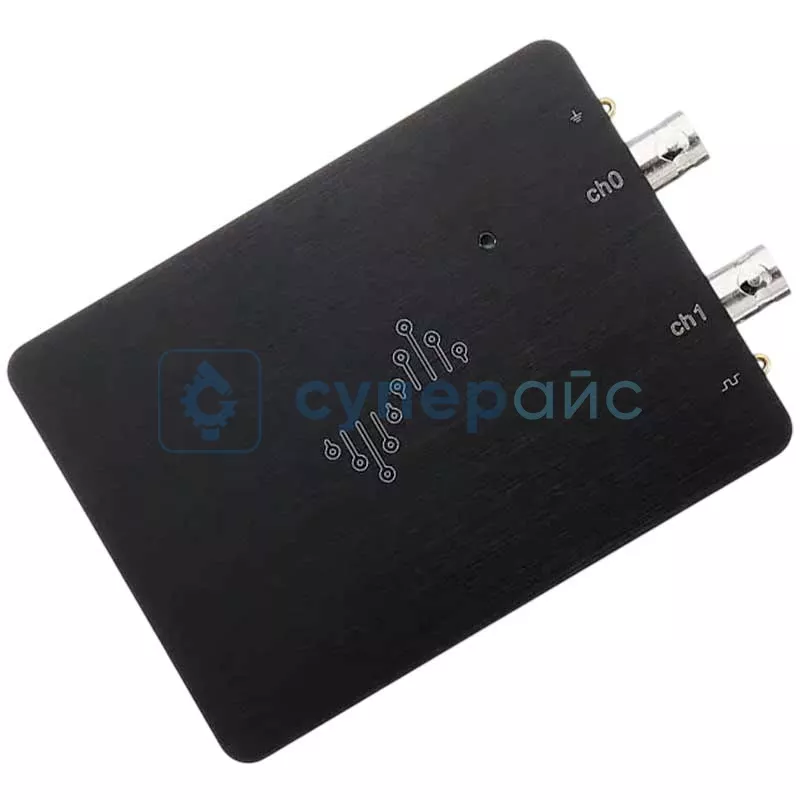

Двухканальный USB осциллограф DreamSourceLab DSCope U3P100
50 900 ₽
50 900 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
8013
Модель (серия)
U3P100
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Официальный дистрибьютор DreamSourceLab в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики DreamSourceLab U3P100
Общие данные
Артикул (код товара)
8013
Производитель (бренд)
Модель (серия)
U3P100
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
100 В (постоянный + переменный ток)
Входные параметры
Развязка входа
DC, AC
Входное сопротивление
1 МОм
Входная ёмкость
16 пФ
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
10 мВ/дел – 2 В/дел
Точность усиления постоянного тока
±6%
Точность вертикального смещения
±5 делений
Система синхронизации
Базовые типы триггера
Edge
Источник триггера
CH0, CH1
Чувствительность триггера по фронту
0 – 0.625 вертикальное разделение
Диапазон удержания триггера
1 мкс – 10 с
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 10 с/дел
Система измерения
Автоматические измерения
частота, период, +скважность, -скважность, +счетчик фронт, спад, +длительность, -длительность, длит. пачки, амплитуда, уровень «высокий», уровень «низкий», СКЗ, среднее значение, размах, максимум, минимум, +выброс, -выброс
Курсорные измерения
горизонтальная ширина / частота / период / рабочий цикл / вертикальная амплитуда
Математические операции
FFT (1–16 КБ)
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции

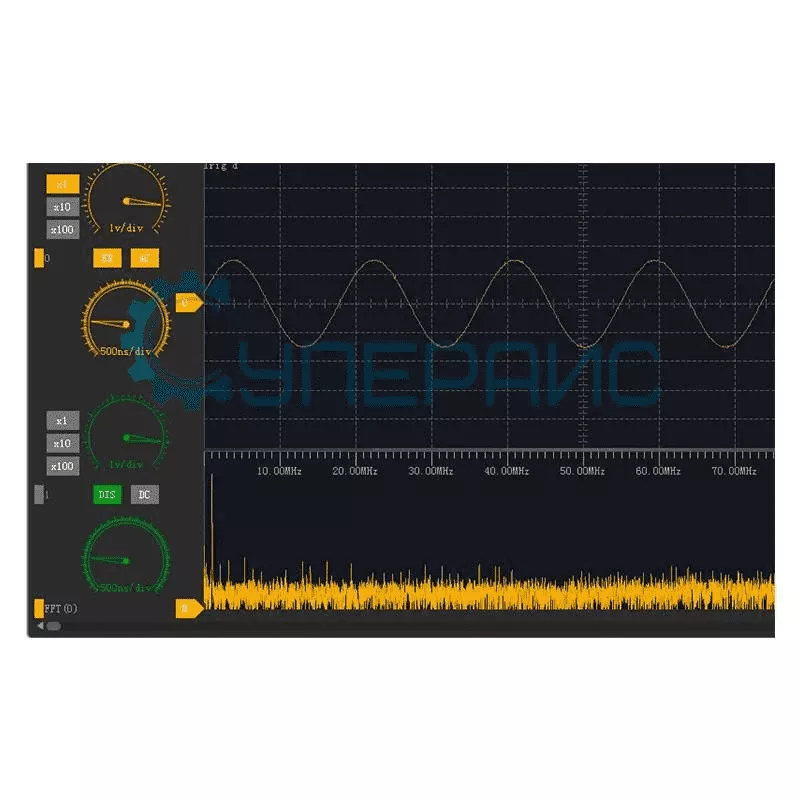

Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Телекоммуникации
Габариты и вес
Габариты прибора
115 x 74 x 16 мм
Габариты упаковки
320 x 100 x 65 мм
Вес брутто, кг
0,617

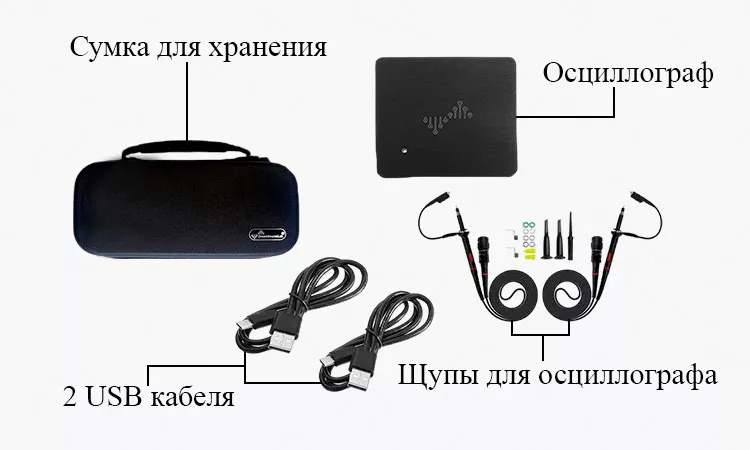

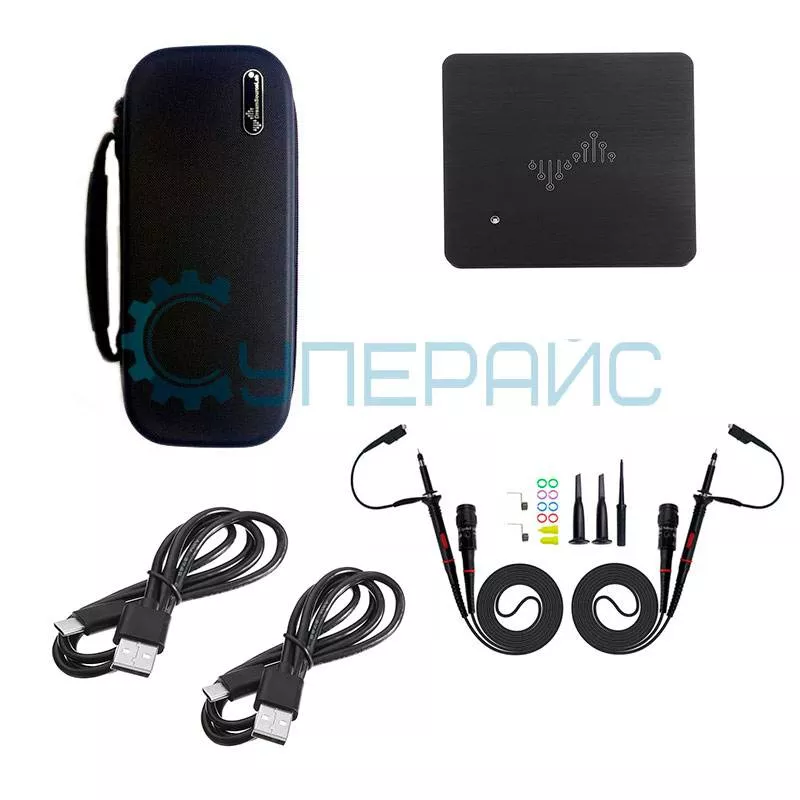

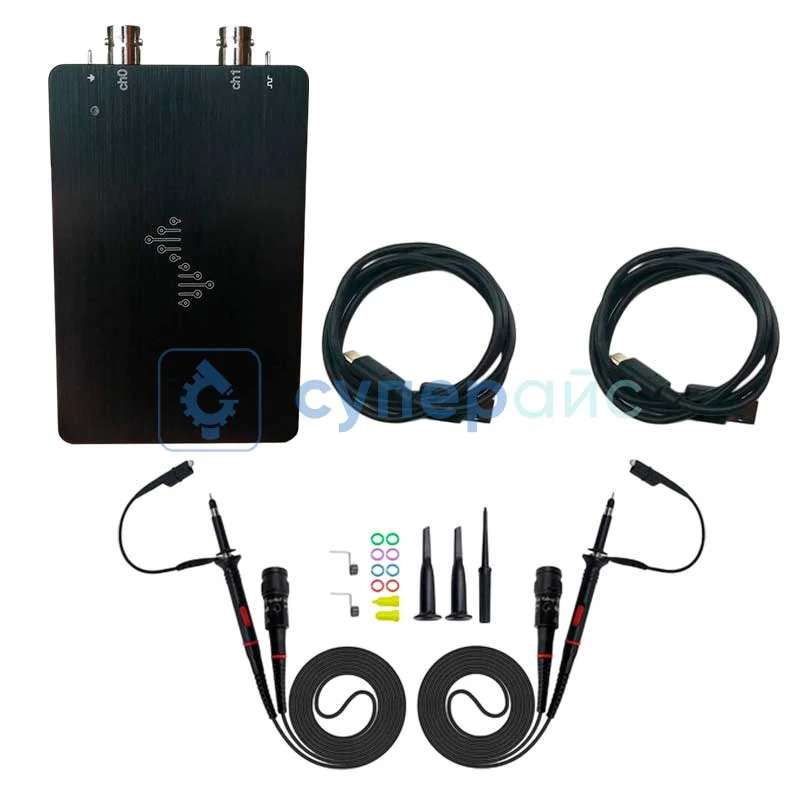

Комплектация
Комплектация
USB осциллограф DreamSourceLab DSCope U3P100 - 1 шт
щупы для осциллографа - 2 шт
USB кабель - 2 шт
чехол для хранения - 1 шт
щупы для осциллографа - 2 шт
USB кабель - 2 шт
чехол для хранения - 1 шт
Описание DreamSourceLab U3P100

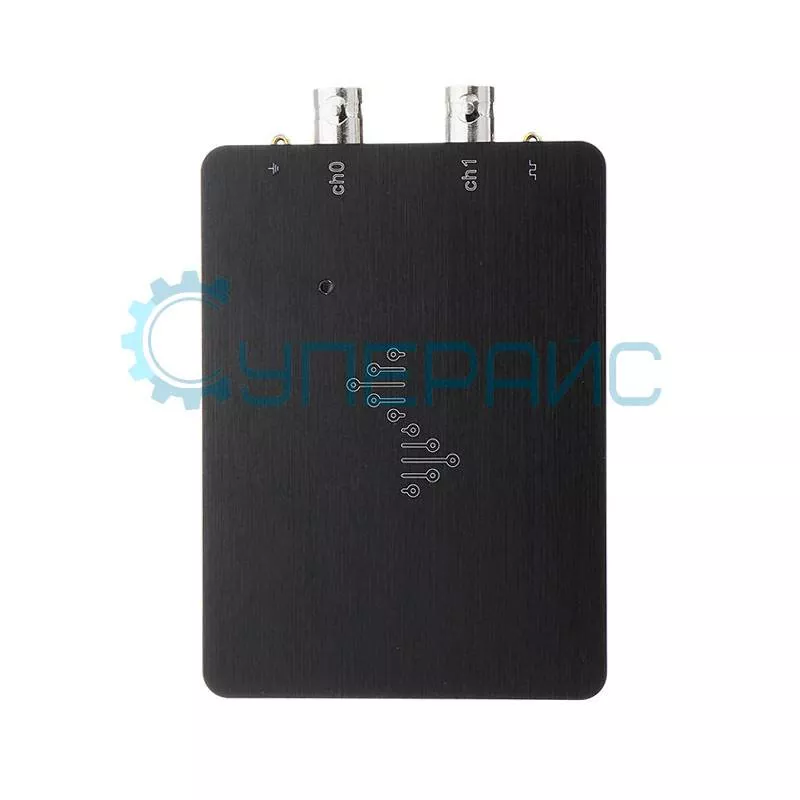

Двухканальный USB осциллограф DreamSourceLab DSCope U3P100
USB-осциллограф DreamSourceLab DSCope U3P100 подключается к компьютеру через интерфейс USB 3.0. Прибор располагает полосой пропускания 100 МГц и выполнен по двухканальной схеме. Количество каналов совмещается с двумя режима частоты дискретизации: достигает 1 Гвыб/с при использовании одного канала, 500 Мвыб/с в двухканальном режиме.
Этот осциллограф DreamSourceLab ориентирован на монтаж, наладку, ремонт электронных устройств. Алюминиевый корпус с ЧПУ и защитное заземление делают прибор устойчивым к внешним воздействиям. Совместимость с Windows, macOS, Linux позволяет работать в привычной операционной среде. Доступны также другие ОС.
Горизонтальная и вертикальная системы:
- позволяют наблюдать сигналы в широчайшем диапазоне длительностей — от сверхбыстрых наносекундных процессов до медленных событий;
- обеспечивают высокую детализацию формы сигнала за счет чувствительного аналого-цифрового преобразователя;
- имеют стандартный высокоомный вход, совместимый с большинством распространённых щупов.
Глубина памяти и триггерные возможности:
- большая буферная память, объем варьируется в зависимости от режима работы (одиночный или непрерывный сбор, работают один или два канала);
- система синхронизации (триггер) запускает развертку по заданному фронту сигнала;
- предусмотрены функции подавления помех (регулировка чувствительности) и настраиваемой задержки запуска.
В комплект входят два щупа, два USB-кабеля и чехол для хранения. Габариты прибора небольшие, малый вес служит удобству транспортировки. Агрегат подходит для сервисных центров, лабораторий, а также учебных заведений, где нужен компактный измерительный инструмент с возможностью детального анализа сигналов.
Часто задаваемые вопросы
Чем USB-осциллограф лучше настольного?
USB-приставка отдаёт отображение и обработку компьютеру, поэтому сигнал виден на большом мониторе, а записи удобно листать и анализировать программно. Прибор компактен и мобилен с ноутбуком. Минус в том, что без компьютера он не работает, тогда как настольный осциллограф полностью автономен.
Нужен ли для работы мощный компьютер?
Для базовой работы хватает обычного ПК или ноутбука, но при высокой частоте дискретизации и глубоких записях нагрузка на процессор и память растёт. Перед покупкой проверьте требования софта и поддержку вашей операционной системы, чтобы прибор работал плавно, а не тормозил на длинных захватах.
Что даёт логический анализатор в приставке?
Часть USB-приборов помимо осциллографа умеют работать логическим анализатором и декодировать цифровые протоколы. Это помогает смотреть шины обмена между микросхемами и разбирать передаваемые данные. Если вы отлаживаете цифровую связь, наличие такого режима заметно расширяет возможности прибора. Один инструмент тогда показывает и форму аналогового сигнала, и логические уровни на шине, что удобно при поиске сбоев обмена.
Как выбрать полосу пропускания?
Полосу берут заметно выше рабочих частот ваших сигналов, иначе быстрые фронты отобразятся заниженными и искажёнными. Вместе с полосой смотрят на частоту дискретизации: она должна многократно превышать частоту сигнала. Запас по обоим параметрам гарантирует достоверную форму на экране.
Документация и ПО DreamSourceLab U3P100
Название
Язык
Версия
Размер и тип
Спецификация для USB осциллографа DreamSourceLab DSCope U3P100
Язык:
Английский
Размер и тип:
100 КБ,
PDF
Инструкция по эксплуатации программного обеспечения для USB осциллографа DreamSourceLab DSCope U3P100
Язык:
Английский
Размер и тип:
1.22 МБ,
PDF
Программное обеспечение для операционной системы MacOs для USB осциллографа DreamSourceLab DSCope U3P100
Язык:
Английский
Размер и тип:
34.3 МБ,
RAR
RAR
Программное обеспечение для операционной системы Windows для USB осциллографа DreamSourceLab DSCope U3P100
Язык:
Английский
Размер и тип:
39.3 МБ,
RAR
RAR
Программное обеспечение для операционной системы Linux для USB осциллографа DreamSourceLab DSCope U3P100
Язык:
Английский
Размер и тип:
2.15 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы DreamSourceLab U3P100
Константин
12.08.2022 14:52:30
Хороший компактный осциллограф, большой плюс это открытое программное обеспечение DSView, много возможностей открывается.
SUPEREYES.RU
15.08.2022 07:36:13
Константин
Хороший компактный осциллограф, большой плюс это открытое программное обеспечение DSView, много возможностей открывается.
Хороший компактный осциллограф, большой плюс это открытое программное обеспечение DSView, много возможностей открывается.
Здравствуйте, Константин!
Большое спасибо за то, что нашли время и оставили отзыв.
Мы очень рады, что нам удалось подарить вам положительные эмоции при покупке. Надеемся, осциллограф DreamSourceLab DSCope U3P100 станет вам верным помощником!
Обещаем и дальше радовать вас качественным сервисом и приятными покупками, приходите ещё!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19810
Модель (серия):
VDS6102A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
4851
Модель (серия):
6204BD
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
6382
Модель (серия):
DSO3254A
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
1000
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
6354
Модель (серия):
6254BE
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
4863
Модель (серия):
6254BC
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
4891
Модель (серия):
DSO-6104BD
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
835
Модель (серия):
1008C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
8
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2,4
Ранее просмотренные Вами
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
27658
Модель (серия):
С8-4304
Производитель:
ПрофКиП
Страна производства:
Россия
Гарантия, мес.:
12
Полоса пропускания, МГц:
300
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
2000
Время нарастания, нс:
≤1,2
Разреш. по вертикали (разрядность АЦП):
8 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24809
Модель (серия):
DM401
Производитель:
Tomlov
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
10
Макс. геометрическое увеличение, крат:
1200
Разреш. матрицы цифровой камеры, число Мпк:
24,0
Материал оптики:
Оптическое стекло
Добавить в избранное
Артикул (код товара):
23551
Модель (серия):
WT85B
Производитель:
Wintact
Страна производства:
Китай
Гарантия, мес.:
12
Сохранение результатов тестирования:
Да
Вид применения:
Бытовой
Класс точности:
3
Взрывозащита:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
35588
Модель (серия):
721N
Производитель:
INESA
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24315
Модель (серия):
AS862A
Производитель:
SMART SENSOR
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
900°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Да
Добавить в избранное
Артикул (код товара):
23030
Модель (серия):
H12B
Производитель:
HoldPeak
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 600 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Добавить в избранное
Артикул (код товара):
204
Модель (серия):
GM1360
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-10
Макс. измеряемая температура, °C:
50°С
Макс. измеряемая влажность, %:
98
Мин. измеряемая влажность, %:
5
НДС 22%
Добавить в избранное
Артикул (код товара):
23342
Модель (серия):
OS-800
Производитель:
Oushen
Страна производства:
Китай
Гарантия, мес.:
12
Рабочее напряжение:
24 В
Наличие удара:
нет
По типу питания:
Электрический (от сети 220 В)
Кейс/чехол в комплекте:
нет
Тип патрона:
Круглый
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20512
Модель (серия):
TO2002-ТО1107
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18452
Модель (серия):
DHO4404
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
400
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
4000
Время нарастания, нс:
≤875
Добавить в избранное
Артикул (код товара):
14011
Модель (серия):
RM113A
Производитель:
RICHMETERS
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 600 В
Макс. ток (AC):
нет
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
14127
Модель (серия):
WT3220
Производитель:
Wintact
Страна производства:
Китай
Гарантия, мес.:
12
Разреш. дисплея, пиксель:
320x240
Мин. измеряемая температура, °C:
-20
Макс. измеряемая температура, °C:
450°С
Автоотключение питания:
Да
Точность, %:
2
Добавить в избранное
Артикул (код товара):
203
Модель (серия):
GM1362
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-30
Макс. измеряемая температура, °C:
70°С
Мин. измеряемая влажность, %:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
14096
Модель (серия):
ST9550
Производитель:
SMART SENSOR
Страна производства:
Китай
Гарантия, мес.:
12
Разреш. дисплея, пиксель:
640x480
Мин. измеряемая температура, °C:
-25
Макс. измеряемая температура, °C:
450°С
Автоотключение питания:
Да
Точность, %:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
26476
Модель (серия):
DS4T252
Производитель:
DreamSourceLab
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное

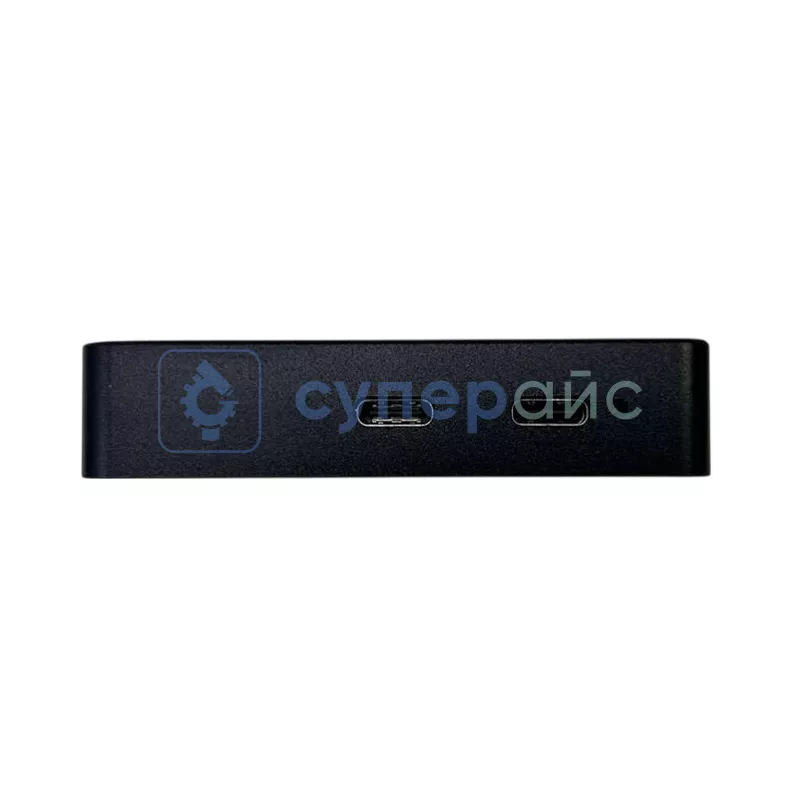

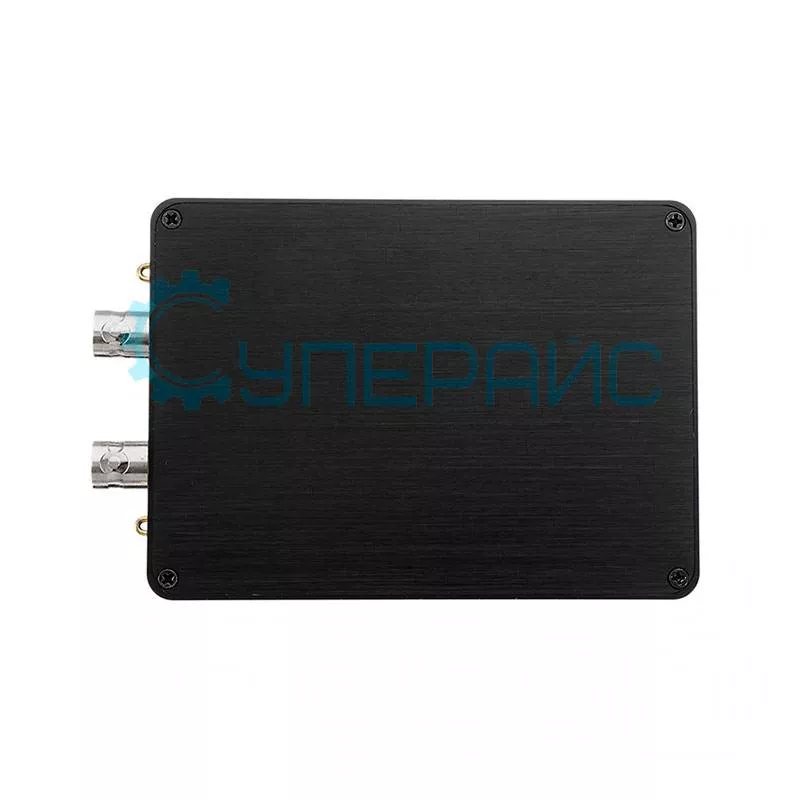

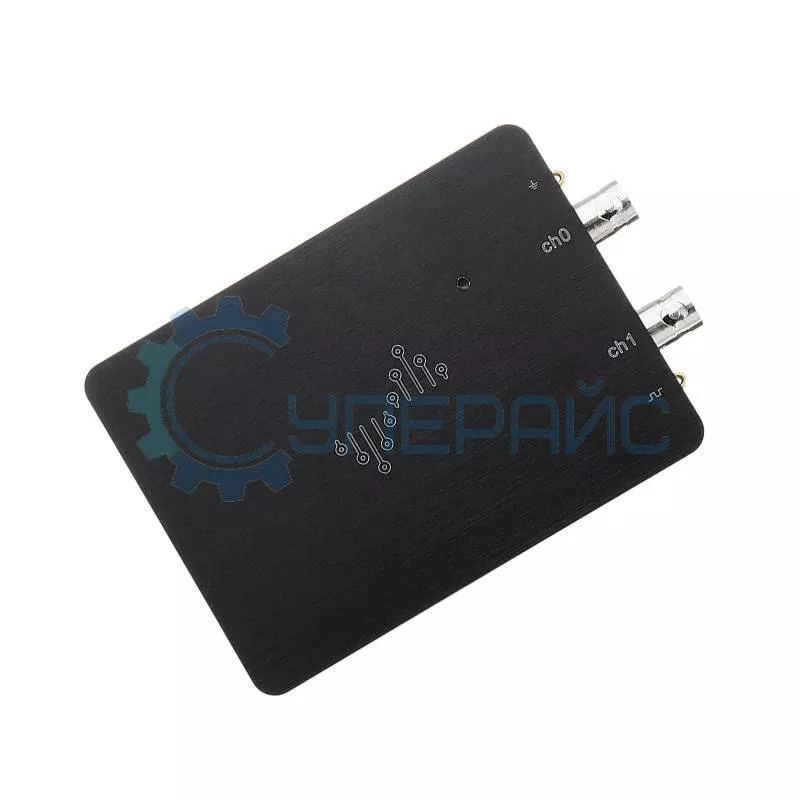

Артикул (код товара):
8013
Модель (серия):
U3P100
Производитель:
DreamSourceLab
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
24806
Модель (серия):
DM9 max
Производитель:
Tomlov
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
2
Макс. геометрическое увеличение, крат:
1000
Разреш. матрицы цифровой камеры, число Мпк:
20,0
Материал оптики:
Оптическое стекло
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
205
Модель (серия):
GM1361
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-10
Макс. измеряемая влажность, %:
90%
Мин. измеряемая влажность, %:
0
Благодарственные письма
