Осциллограф с генератором сигналов OWON VDS6102A
36 470 ₽
36 470 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
19810
Модель (серия)
VDS6102A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON VDS6102A
Общие данные
Артикул (код товара)
19810
Производитель (бренд)
Модель (серия)
VDS6102A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
40 В
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
15 пФ ± 5 пФ
Коэффициенты пробников
1Х, 10Х, 100Х, 1000Х
Канальная изоляция
100:1 (50 Гц), 40:1 (10 МГц)
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
2 мВ/дел – 5 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≥ 5 Гц
Точность усиления постоянного тока
±2%
Точность вертикального смещения
±2 В (2–50 мВ/дел), ±20 В (100–500 мВ/дел), ±40 В (1–5 В/дел)
Система синхронизации
Базовые типы триггера
Edge, Pulse Width, Video, Slope
Источник триггера
CH1–CH2
Диапазон удержания триггера
100 нс – 10 с
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 100 с/дел
Точность временной базы
±25 ppm
Режимы развёртки
YT
Интерполяция
sin(x)/x
Система измерения
Автоматические измерения
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина, отрицательная ширина, +Duty, -Duty
Курсорные измерения
ΔV, ΔT, ΔV & ΔT
Встроенные функции и опции
Встроенные опции
Генератор сигналов
Частотомер
Частотомер
Декодирование сигналов шин
Нет
Общие характеристики

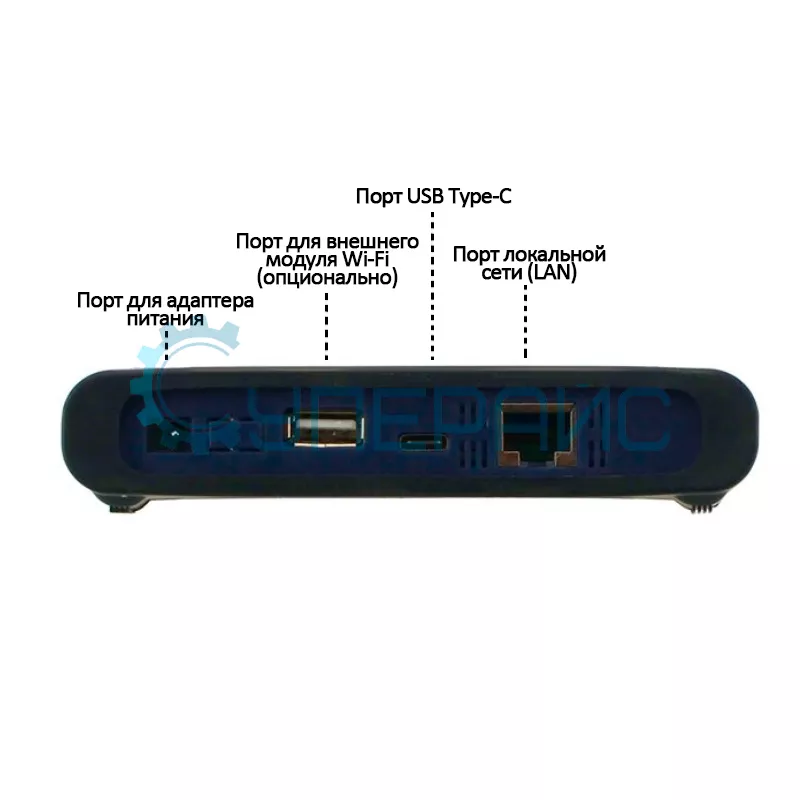

ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
LAN
USB type C
LAN
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Рабочая температура
0 – 40 °C
Габариты и вес
Габариты прибора
190 x 120 x 18 мм
Вес нетто, кг
0,3

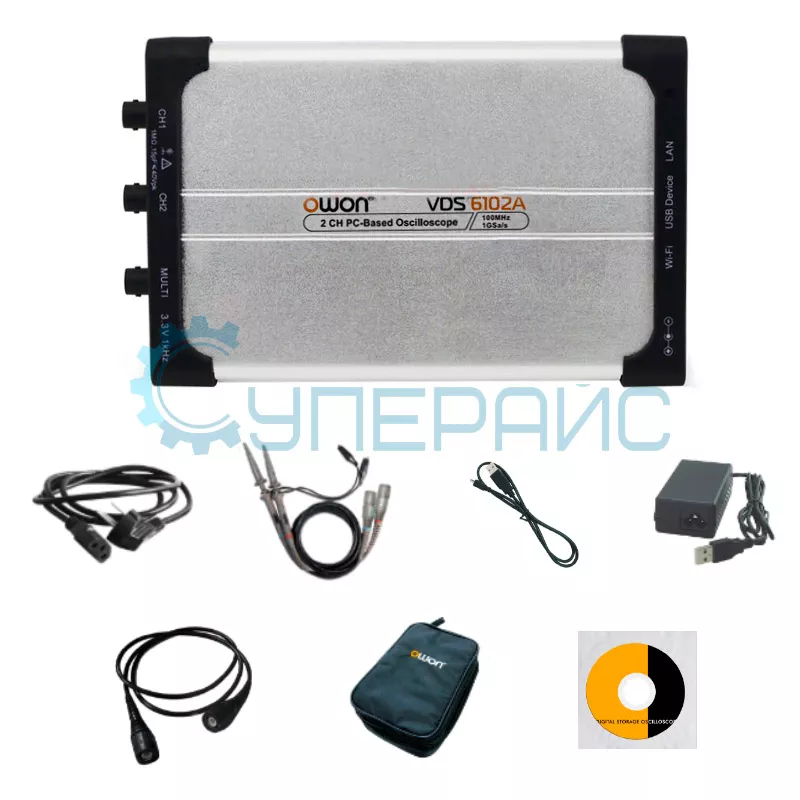

Комплектация
Комплектация
цифровой осциллограф OWON VDS6102A - 1 шт
щупы для осциллографа - 2 шт
кабель BNC Q9 - 1 шт
кабель питания - 1 шт
адаптер питания - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
щупы для осциллографа - 2 шт
кабель BNC Q9 - 1 шт
кабель питания - 1 шт
адаптер питания - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
Описание OWON VDS6102A

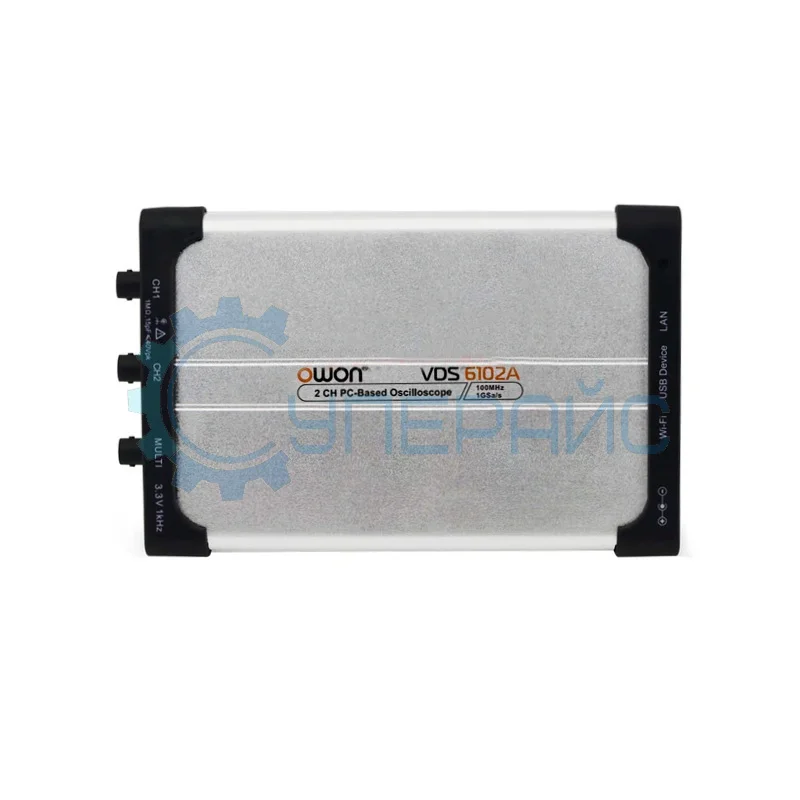

OWON VDS6102A — портативный цифровой осциллограф с генератором сигналов
Осциллограф предоставляет уникальные возможности для измерений в лабораторных и полевых условиях. Этот прибор имеет частоту дискретизации до 1 ГВыб/с в одноканальном режиме и полосу пропускания 100 МГц, что делает его инструментом для разнообразных задач.
Особенности модели
Компактный дизайн и высокая производительность делают этот осциллограф переносной малогабаритный отличным выбором для профессионалов и энтузиастов в области электроники, связи и телекоммуникаций. Это решение для инженеров и техников, которые ценят точность и надёжность измерений:
- OWON VDS6102A поддерживает высокую полосу пропускания до 100 МГц в 8-битном режиме, что позволяет качественно анализировать высокочастотные сигналы.
- Осциллограф легко переносить благодаря его компактным размерам и малому весу. Это делает его идеальным инструментом для работы на выезде.

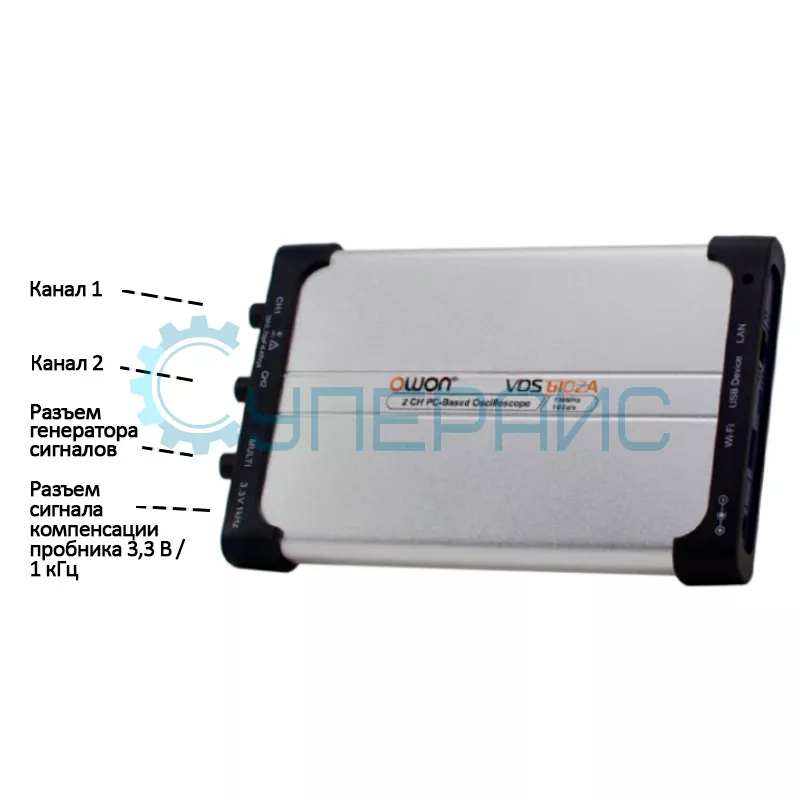

- Оборудован двумя каналами для одновременного анализа пары разных сигналов. Это позволяет сравнивать и контролировать парные параметры оборудования с высокой точностью.
- Для расширения осциллографических функций оборудован встроенным генератором сигналов, что позволяет комплексно тестировать и анализировать параметры исследуемых устройств.
- Прибор подключается в ПК или мобильным устройствам через интерфейс LAN или USB Type C, поддерживает ОС Windows, Linux, Android и Apple, опционально доступен модуль Wi-Fi для беспроводной связи.
Осциллограф для ПК USB OWON VDS6102A подходит для широкого спектра задач, включая исследование и разработку электронных устройств, измерение и анализ радиочастотных сигналов или электроники, обучение и многое другое.
Часто задаваемые вопросы
Чем USB-осциллограф уступает настольному?
Основные минусы связаны с зависимостью от компьютера. Прибор не включится без ноутбука, скорость обновления экрана ограничена интерфейсом, а удобство работы напрямую зависит от качества программы и поддержки вашей операционной системы. Автономный прибор готов к работе сразу и не боится проблем с драйверами. Взамен USB-модель компактнее и проще в части сохранения данных.
Нужен ли мощный компьютер для работы с таким прибором?
Требования обычно скромные, поскольку оцифровка идёт внутри самого прибора. Компьютеру достаётся отображение, измерения и хранение осциллограмм, с чем справляется обычный офисный ноутбук. Дискового пространства понадобится больше, если вы пишете длинные записи. Важнее производительности стабильная работа драйвера и наличие свободного порта с достаточной пропускной способностью.
Можно ли использовать USB-осциллограф в поле?
Да, при наличии ноутбука такой комплект вполне мобилен и умещается в сумку. Ограничение только одно: нужен заряженный компьютер, поэтому длительность работы определяется его аккумулятором. При измерениях в сетевых цепях обязательно учитывайте, что земля прибора связана с землёй компьютера. Для полностью автономных выездов удобнее портативный осциллограф с собственным экраном.
Какой запас по полосе пропускания нужен?
Берите полосу минимум втрое выше частоты исследуемого сигнала, а для прямоугольных импульсов больше. Форма импульса складывается из гармоник, и прибор с недостаточной полосой скруглит фронты и занизит амплитуду. При отладке цифровых схем ориентируйтесь не на тактовую частоту, а на длительность фронта сигнала. Запас по полосе почти всегда оказывается полезным позже.
Документация и ПО OWON VDS6102A
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов OWON серии VDS6000
Язык:
Китайский
Размер и тип:
1,87 МБ,
PDF
Краткое руководство для осциллографов OWON серии VDS6000
Язык:
Китайский
Размер и тип:
759 КБ,
PDF
Программное обеспечение к ПК для осциллографов OWON серии VDS6000
Язык:
Размер и тип:
61,7 МБ,
RAR
RAR
Программное обеспечение для MacOS для осциллографов OWON серии VDS6000
Язык:
Размер и тип:
168 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы OWON VDS6102A
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11642
Модель (серия):
MDM8146A
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21659
Модель (серия):
VDS1022
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
25
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
100
Глубина памяти на канал:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
4863
Модель (серия):
6254BC
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
6924
Модель (серия):
OSC2002
Производитель:
LOTO Instruments
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9958
Модель (серия):
OSCH02M
Производитель:
LOTO Instruments
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19805
Модель (серия):
VDS6102
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
8013
Модель (серия):
U3P100
Производитель:
DreamSourceLab
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
14043
Модель (серия):
AZ8000
Производитель:
AZ
Страна производства:
Китай
Гарантия, мес.:
12
Макс. частота вращения, об/мин:
99999
Мин. рабочее расстояние, мм:
50
Макс. рабочее расстояние, мм:
300
Добавить в избранное
Артикул (код товара):
23946
Модель (серия):
AS400
Производитель:
SMART SENSOR
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
400°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37697
Модель (серия):
HC-151
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Макс. измеряемая влажность, %:
100
Мин. измеряемая влажность, %:
0
Метод измерения:
нагрев
Добавить в избранное
Артикул (код товара):
25762
Модель (серия):
Gravity
Производитель:
DFRobot
Страна производства:
Китай
Гарантия, мес.:
3
Совместимо с Arduino:
Нет
Добавить в избранное
Артикул (код товара):
23551
Модель (серия):
WT85B
Производитель:
Wintact
Страна производства:
Китай
Гарантия, мес.:
12
Сохранение результатов тестирования:
Да
Вид применения:
Бытовой
Класс точности:
3
Взрывозащита:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23955
Модель (серия):
AM590
Производитель:
SMART SENSOR
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
590°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Нет
Добавить в избранное
Артикул (код товара):
23026
Модель (серия):
HP-4201
Производитель:
HoldPeak
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 450 В
Макс. напряжение (DC):
до 450 В
Сопротивление:
да
Емкость :
нет
Частота:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23954
Модель (серия):
AM390
Производитель:
SMART SENSOR
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
390°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Нет
Добавить в избранное
Артикул (код товара):
25768
Модель (серия):
UV Sensor V2
Производитель:
DFRobot
Страна производства:
Китай
Гарантия, мес.:
3
Совместимо с Arduino:
Нет
Добавить в избранное
Артикул (код товара):
25201
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Тип:
Контроллер
Микроконтроллер:
ESP32
НДС 22%
Добавить в избранное
Артикул (код товара):
23543
Модель (серия):
UT353BT
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сохранение результатов тестирования:
Да
Вид применения:
Бытовой
Класс точности:
3
Взрывозащита:
Нет
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
30338
Модель (серия):
ПРМ-220.1
Производитель:
Овен
Страна производства:
Россия
Гарантия, мес.:
12
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
29557
Модель (серия):
ПР200-24.2.2.0
Производитель:
Овен
Страна производства:
Россия
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
9922
Модель (серия):
ST-2080D
Производитель:
ATTEN
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
80
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
480
Добавить в избранное
Артикул (код товара):
145
Модель (серия):
GM700
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
700°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
38905
Модель (серия):
SDS210S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤3,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19810
Модель (серия):

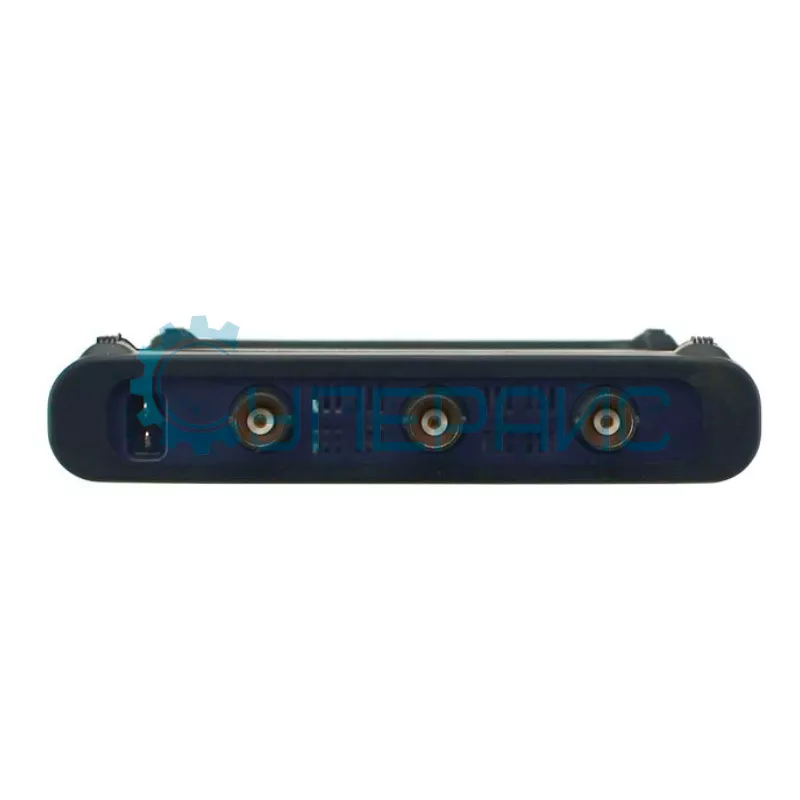

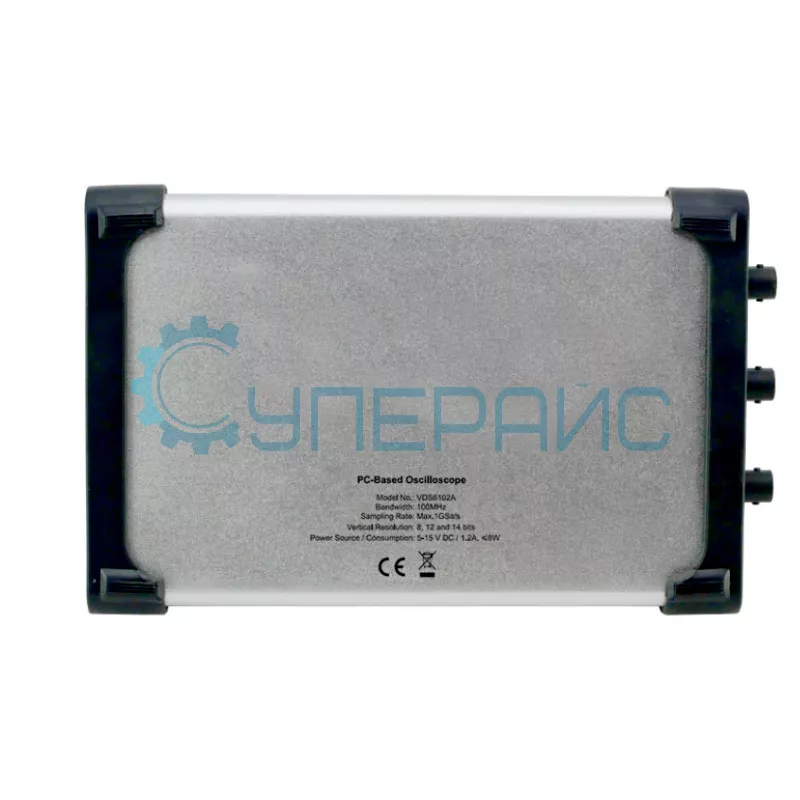

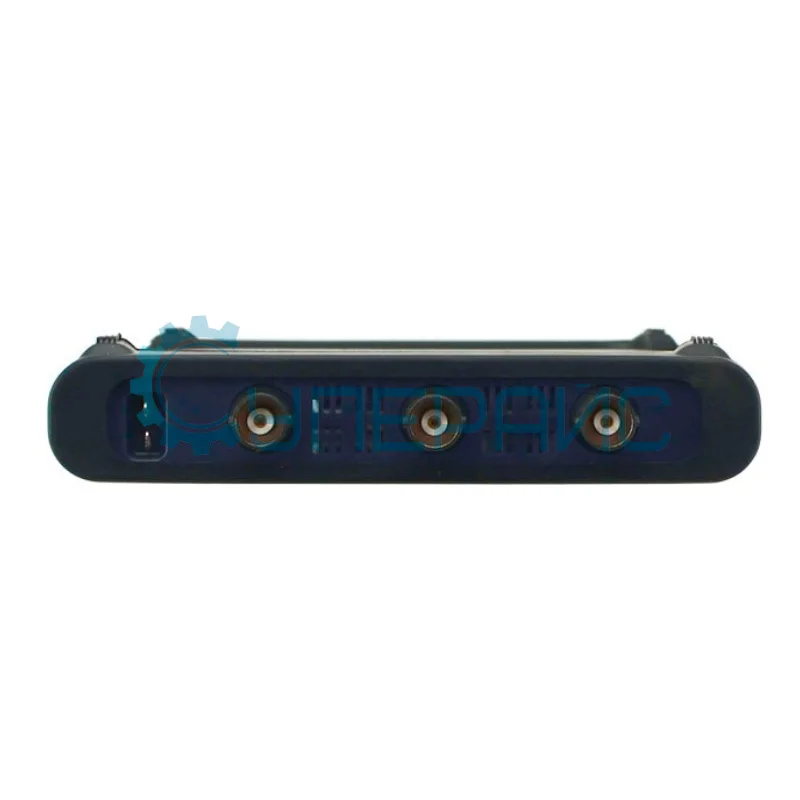

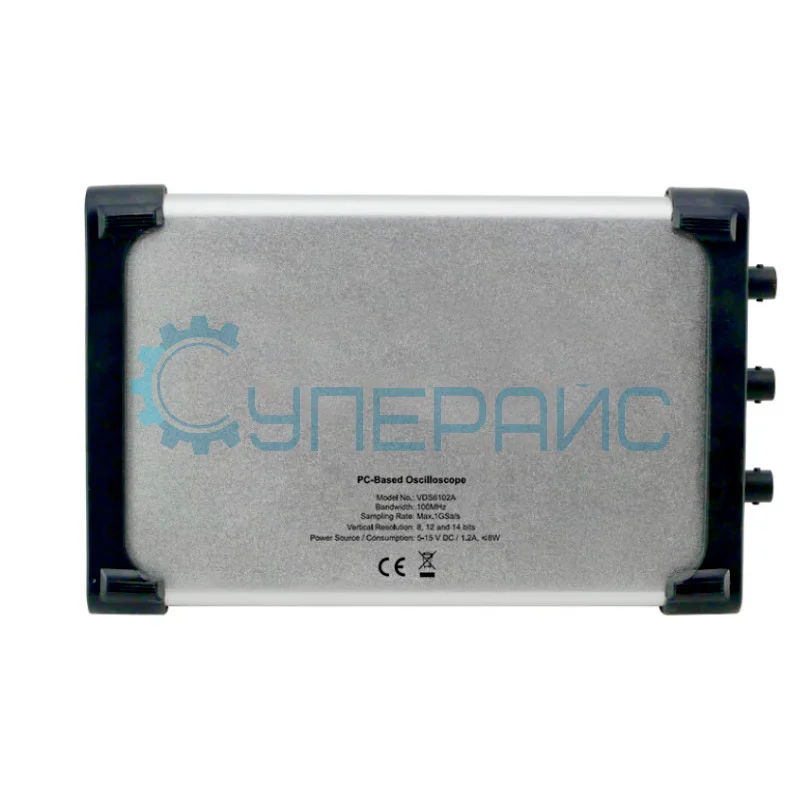

VDS6102A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
202
Модель (серия):
GM610
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Макс. измеряемая влажность, %:
70
Мин. измеряемая влажность, %:
5
Метод измерения:
контактный игольчатый
Длина игл, мм:
10
Благодарственные письма
