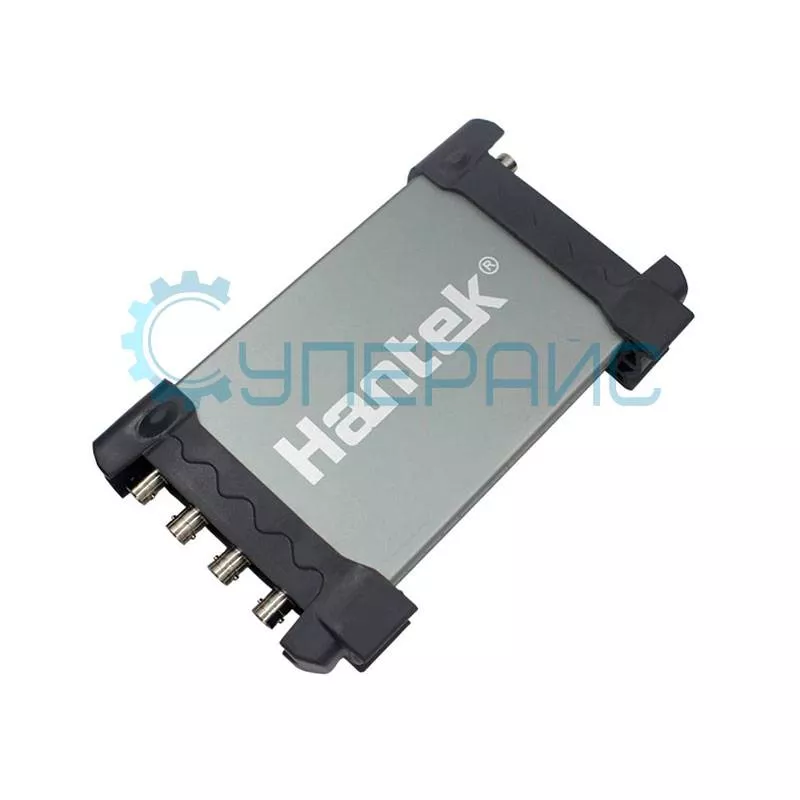

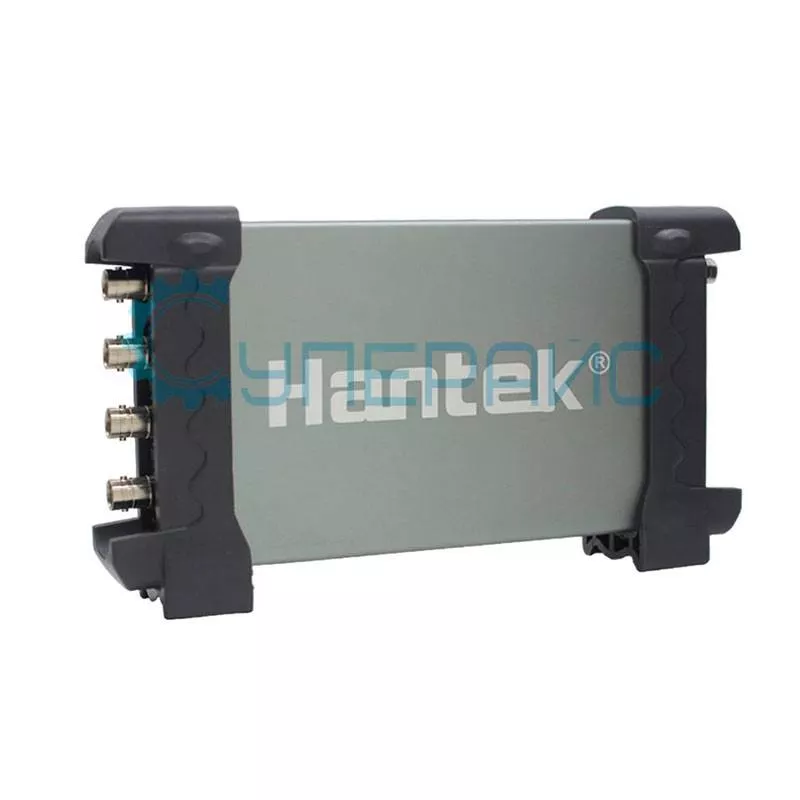

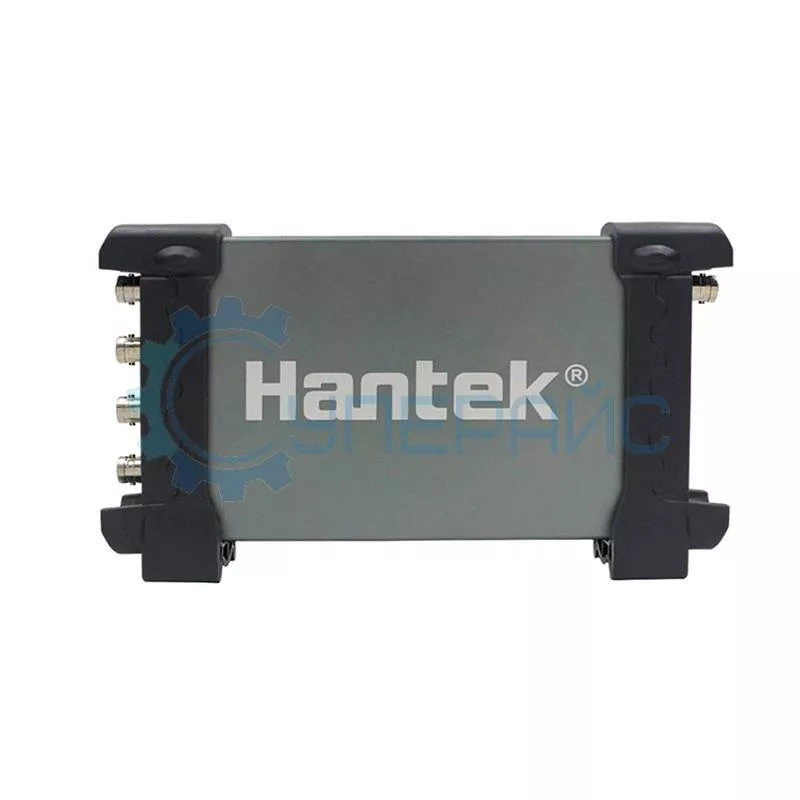

Цифровой USB осциллограф-приставка Hantek DSO-6104BD
26 970 ₽
26 970 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
4891
Модель (серия)
DSO-6104BD
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Официальный дистрибьютор Hantek в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO-6104BD
Общие данные
Артикул (код товара)
4891
Производитель (бренд)
Модель (серия)
DSO-6104BD
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
35 В
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм
Входная ёмкость
25 пФ
Коэффициенты пробников
1 Х, 10 Х, 100 Х, 1000 Х
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
2 мВ/дел – 10 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц
Точность усиления постоянного тока
±3%
Система синхронизации
Источник триггера
CH1, CH2, CH3, CH4
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 1000 с/дел
Точность временной базы
±50 ppm
Система измерения
Автоматические измерения
Частота, период, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл
Курсорные измерения
вертикальный, горизонтальный, автоматический

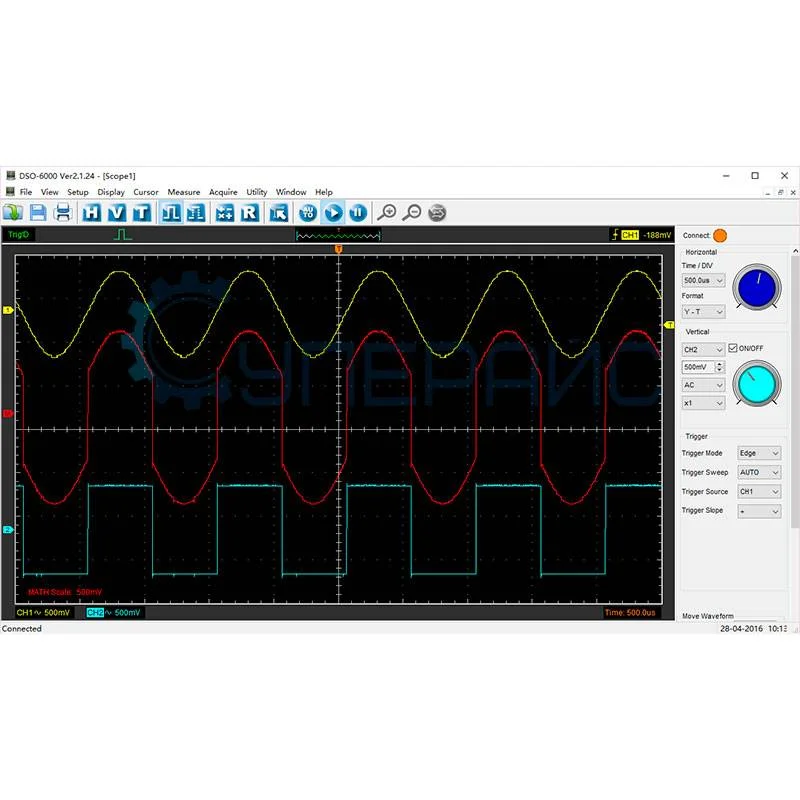

Математические операции
+, -, ×, /, FFT
Встроенные функции и опции
Встроенные опции

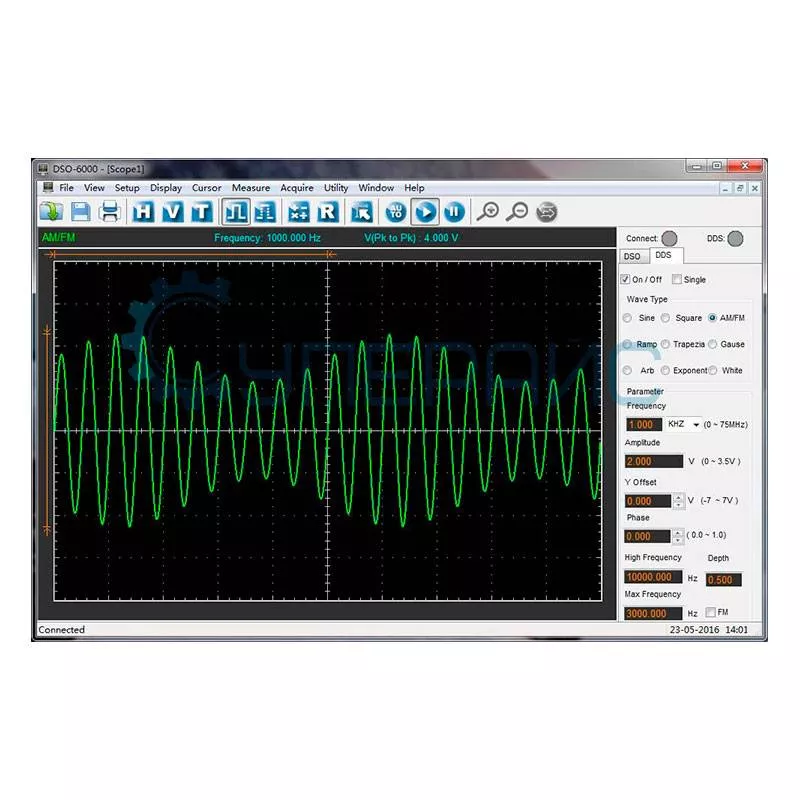

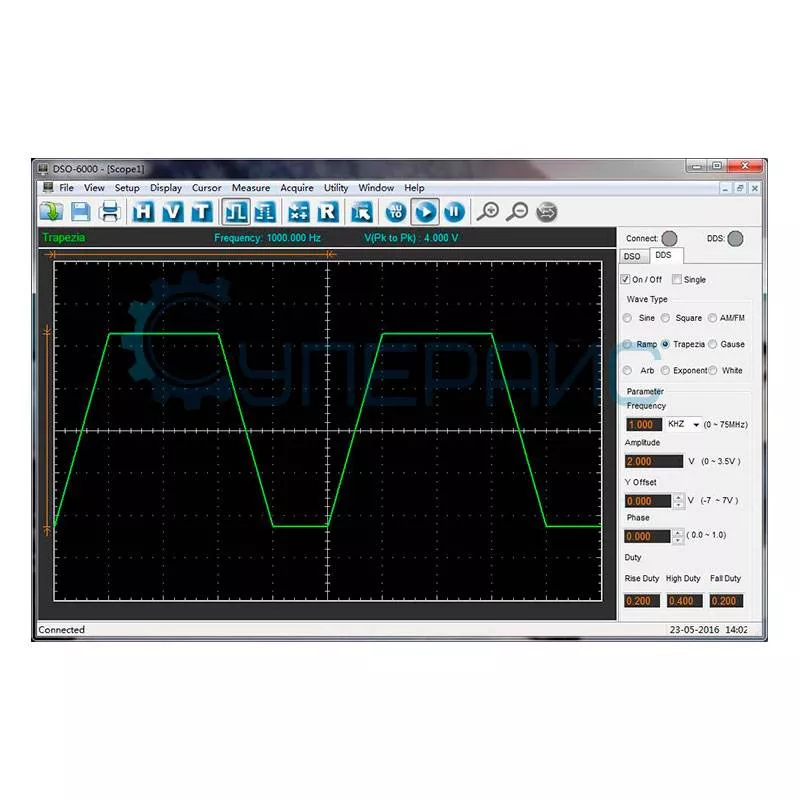

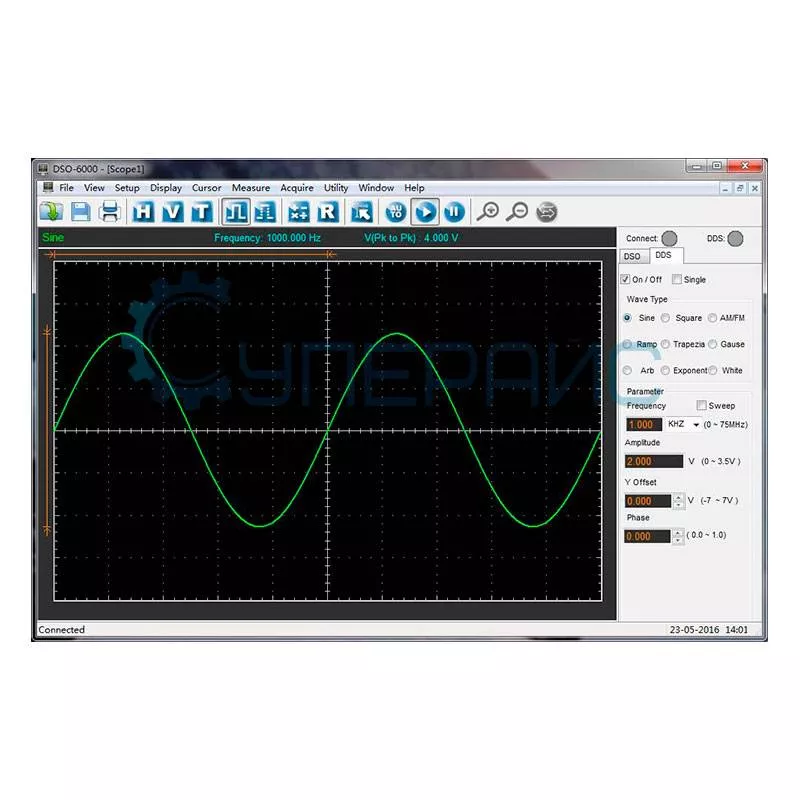

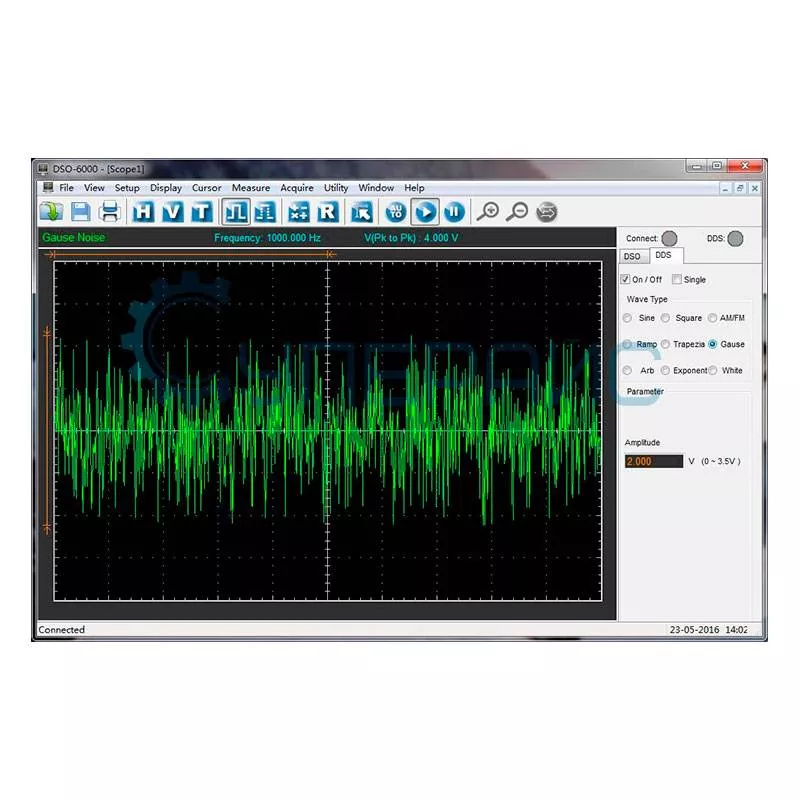

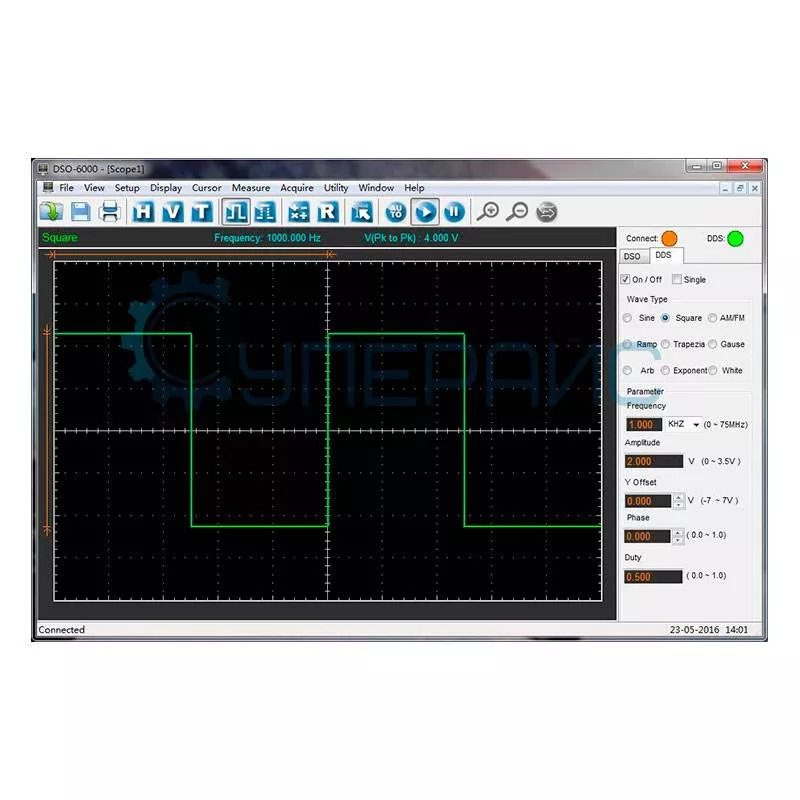

Генератор сигналов

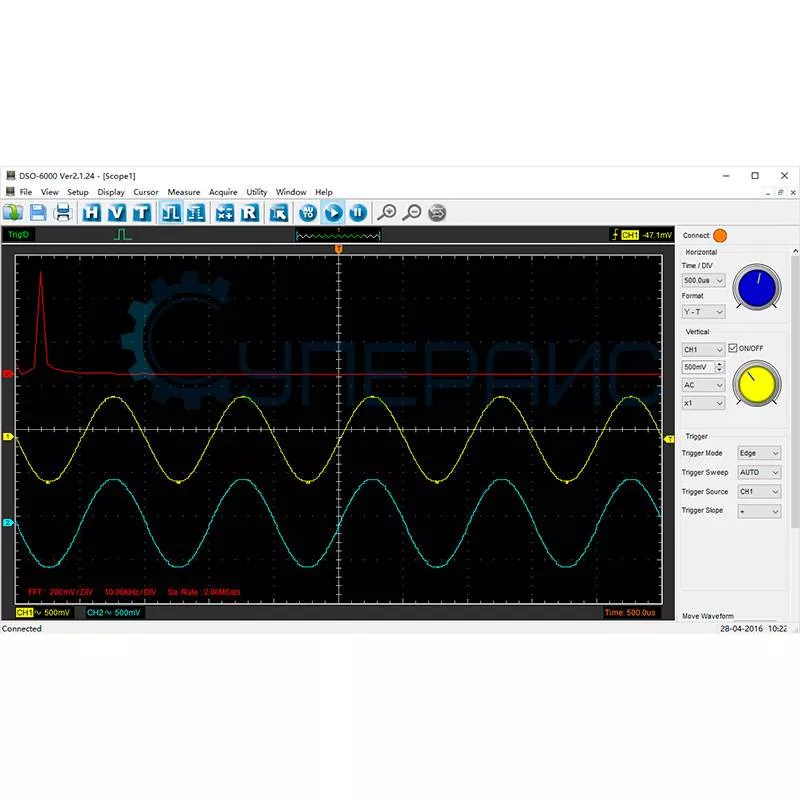

Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Габариты и вес
Габариты прибора
175 x 105 x 30 мм
Габариты упаковки
235 x 170 x 75 мм
Вес нетто, кг
0,90
Вес брутто, кг
0,99

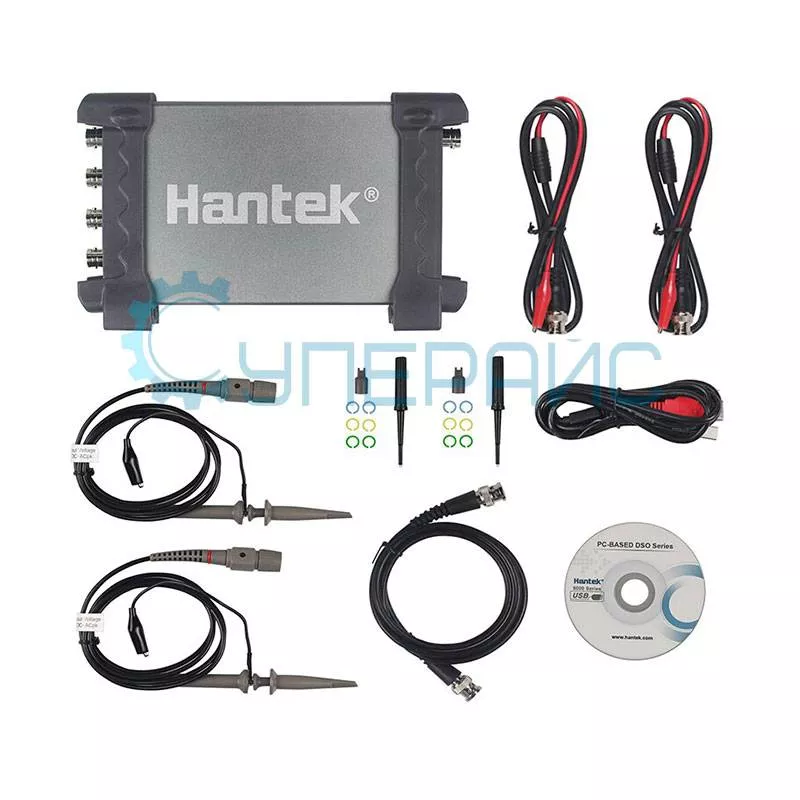

Комплектация
Комплектация
USB осциллограф Hantek DSO-6104BD - 1 шт
инструкция по эксплуатации - 1 шт
диск с ПО - 1 шт
USB кабель - 1 шт
кабель BNC - BNC - 1 шт
щупы для осциллографа - 2 шт
зажимы-крокодилы с BNC соединением - 2 шт
инструкция по эксплуатации - 1 шт
диск с ПО - 1 шт
USB кабель - 1 шт
кабель BNC - BNC - 1 шт
щупы для осциллографа - 2 шт
зажимы-крокодилы с BNC соединением - 2 шт
Описание Hantek DSO-6104BD
Многофункциональный осциллограф Hantek DSO-6104BD
Hantek DSO-6104BD - профессиональный осциллограф для исследования выборок электросигналов.
У него есть такие особенности, как:

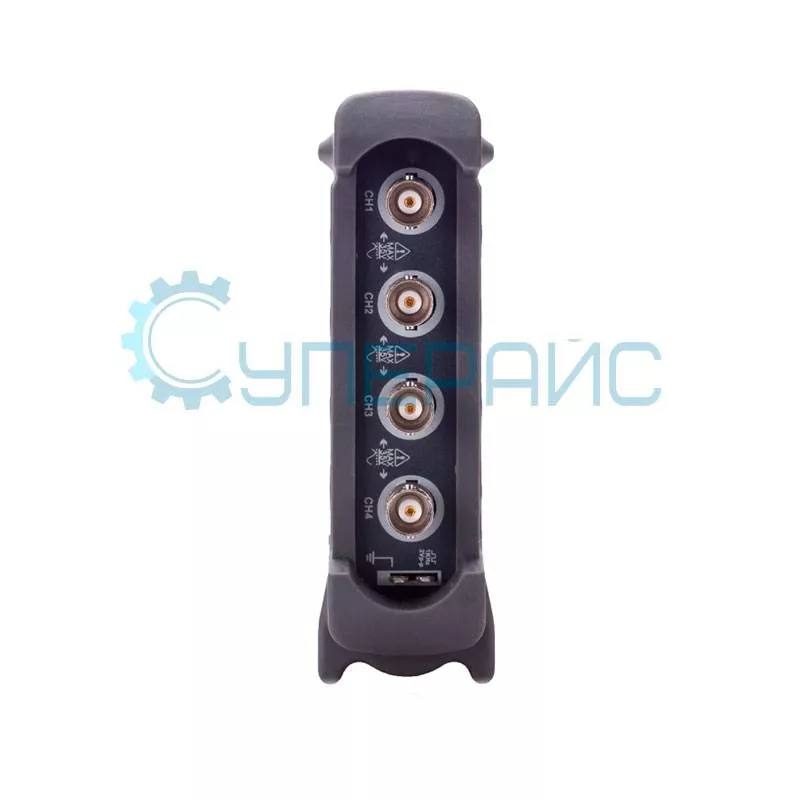

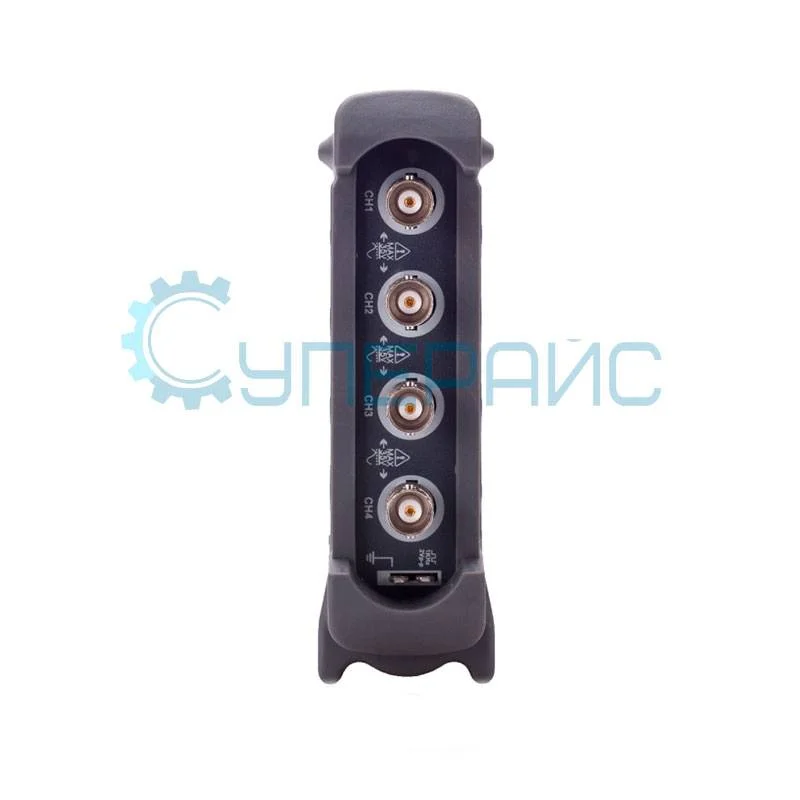

- 4 канала для записи и одновременного анализа нескольких сигналов.
- Высокая разрешающая способность в 8 бит позволяет получать детальные данные.
- Дополнительные функции. Автоматическое определение верхней и нижней границы сигнала, индикаторы перегрузок и другие инструменты помогают в анализе сложных спектров.
- Режимы записи и воспроизведения позволяют детально изучать характеристики во времени.
Hantek DSO-6104BD применяется в различных областях . В промышленности - для контроля и оптимизации электронных устройств, в науке - для измерения электрических и магнитных сигналов, в образовательных учреждениях - для демонстрации и изучения электрических феноменов. Также модель отлично подходит для диагностики и ремонта электронных устройств.
Обзорная таблица осциллографов Hantek серии 6004BD
| Характеристики | DSO-6074BD | DSO-6104BD | DSO-6204BD | DSO-6254BD |
| Полоса пропускания, МГц | 70 | 100 | 200 | 250 |
| Количество аналоговых каналов | 4 | |||
| Частота дискретизации на канал, ГВыб/с | 1 | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Математические функции | сложение, вычитание, умножение, деление | |||
| Генератор сигналов произвольной формы | есть | |||
| Интерфейс передачи данных | USB 2.0 | |||
| Питание | не требуется внешнего источника питания, питается от USB | |||
Часто задаваемые вопросы
Чем USB-осциллограф отличается от настольного?
USB-осциллограф работает как приставка к компьютеру: экран, обработка и хранение сигналов лежат на ПК. Настольный прибор автономен и готов к работе сразу. Приставка дешевле и компактнее, удобна для записи и анализа сигналов, но зависит от компьютера и качества программного обеспечения, без которого пользоваться ей нельзя.
Что означают полоса пропускания и частота дискретизации?
Полоса пропускания задаёт максимальную частоту сигналов, которые прибор покажет без сильного искажения формы. Частота дискретизации определяет, насколько точно оцифровывается форма быстрых фронтов. Обе величины выбирают с запасом относительно ваших сигналов, иначе мелкие детали пропадут, а форма импульсов исказится и станет непригодной для анализа.
Зачем нужна большая глубина памяти?
Глубина памяти задаёт, сколько точек прибор запишет за один захват. Большая память позволяет одновременно держать высокую детализацию и длинный интервал наблюдения. Это важно при поиске редких помех и анализе протоколов, где короткая выборка теряет нужные фрагменты сигнала и не даёт разобраться в причине сбоя.
Подойдёт ли прибор для ремонта электроники?
Да, многоканальный осциллограф помогает смотреть питание, шины и логические сигналы, искать помехи и сбои. USB-формат удобен на стенде с компьютером, где нужны запись и анализ сигналов. Для выездного ремонта чаще берут портативный автономный прибор, а для стационарного стола приставка оказывается удобным и недорогим решением.
Документация и ПО Hantek DSO-6104BD
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифровых USB осциллографов Hantek DSO-6104BD серии DSO6004BD
Язык:
Английский
Размер и тип:
1.44 МБ,
PDF
Драйвер для цифровых USB осциллографов Hantek серии 6000
Язык:
Английский
Размер и тип:
138 КБ,
ZIP
ZIP

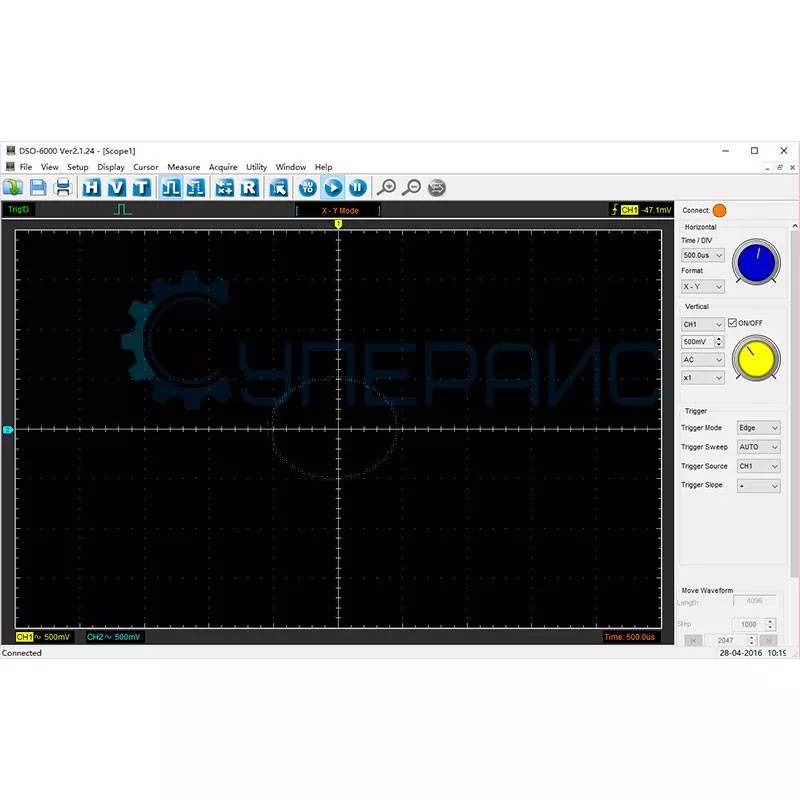

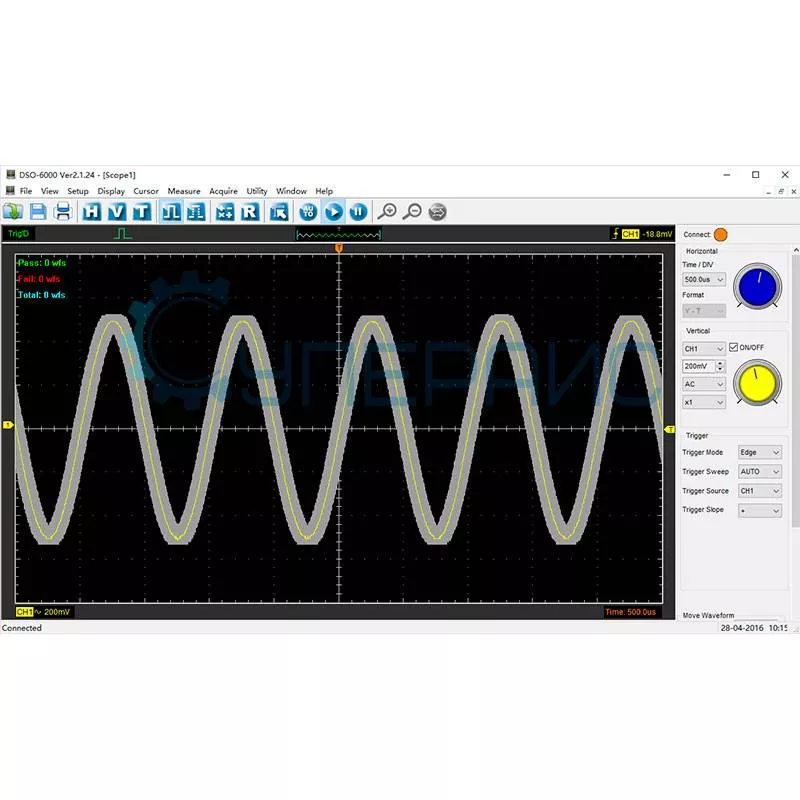

Программное обеспечение для цифровых USB осциллографов Hantek серии 6000
Язык:
Английский
Размер и тип:
17 МБ,
ZIP
ZIP
Отзывы Hantek DSO-6104BD
Анатолий Дубилин
02.02.2023 14:08:57
Недавно приобрел этот осциллограф и очень доволен покупкой. Он недорогой и превзошел все мои ожидания с точки зрения производительности и функциональности. Небольшой и компактный в размере, его легко носить с собой, интерфейс удобный и упрощает управление даже для тех, кто не знаком с осциллографами. Функция записи и воспроизведения формы сигнала просто отличная функция, так же как и встроенный генератор сигналов.
Я бы определенно рекомендовал этот осциллограф всем, кто ищет доступное и простое в использовании устройство для любительских проектов или образовательных целей. Единственным недостатком является то, что отображение формы сигнала может быть медленным при захвате сигналов на высоких скоростях. В целом, я очень доволен своей покупкой и сервисом магазина. Планирую приобрести у вас еще несколько инструментов.
Я бы определенно рекомендовал этот осциллограф всем, кто ищет доступное и простое в использовании устройство для любительских проектов или образовательных целей. Единственным недостатком является то, что отображение формы сигнала может быть медленным при захвате сигналов на высоких скоростях. В целом, я очень доволен своей покупкой и сервисом магазина. Планирую приобрести у вас еще несколько инструментов.
SUPEREYES.RU
03.02.2023 10:43:40
Анатолий Дубилин
Недавно приобрел этот осциллограф и очень доволен покупкой. Он недорогой и превзошел все мои ожидания с точки зрения производительности и функциональности. Небольшой и компактный в размере, его легко носить с собой, интерфейс удобный и упрощает управление даже для тех, кто не знаком с осциллографами. Функция записи и воспроизведения формы сигнала просто отличная функция, так же как и встроенный генератор сигналов.
Я бы определенно рекомендовал этот осциллограф всем, кто ищет доступное и простое в использовании устройство для любительских проектов или образовательных целей. Единственным недостатком является то, что отображение формы сигнала может быть медленным при захвате сигналов на высоких скоростях. В целом, я очень доволен своей покупкой и сервисом магазина. Планирую приобрести у вас еще несколько инструментов.
Недавно приобрел этот осциллограф и очень доволен покупкой. Он недорогой и превзошел все мои ожидания с точки зрения производительности и функциональности. Небольшой и компактный в размере, его легко носить с собой, интерфейс удобный и упрощает управление даже для тех, кто не знаком с осциллографами. Функция записи и воспроизведения формы сигнала просто отличная функция, так же как и встроенный генератор сигналов.
Я бы определенно рекомендовал этот осциллограф всем, кто ищет доступное и простое в использовании устройство для любительских проектов или образовательных целей. Единственным недостатком является то, что отображение формы сигнала может быть медленным при захвате сигналов на высоких скоростях. В целом, я очень доволен своей покупкой и сервисом магазина. Планирую приобрести у вас еще несколько инструментов.
Здравствуйте, Анатолий!
Благодарим вас за доверие и такой развернутый отзыв.
Действительно, данный осциллограф удивляет техническими характеристиками и функционалом! Здорово, что оценили удобство в эксплуатации, ведь это может быть ценной информацией для наших клиентов в выборе подходящего товара.
Нам приятно, что вы заботитесь об остальных людях и рекомендуете этот прибор в качестве повседневного использования, а это значит, что осциллограф подойдет как для новичков, так и для более опытных радиолюбителей, инженеров, сервисных и домашних мастеров!
Нам жаль, что вы выявили недостаток у прибора. Мы всегда готовы вам помочь, поэтому вы можете обратиться по телефону 8 800 550-13-57 (звонок бесплатный) или по электронной почте sales@supereyes.ru. Наши менеджеры готовы ответить на ваши вопросы и помочь с выбором, если качество товара вас не устраивает, мы подберём для вас подходящий прибор!
Надеемся, что осциллограф станет вам верным помощником!
Рады, что вы стали нашим покупателем. Ваша оценка – наш главный стимул совершенствоваться и становиться лучше для вас. До новых встреч!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
ssamoshin
17.04.2026 18:39
Осцилограф с худшим приложением на свете и нет поддержки в Sigrok
SUPEREYES.RU
Ответ ssamoshin 20.04.2026 03:41
Здравствуйте! Спасибо за ваш честный отзыв. Вы абсолютно правы: родное ПО Hantek действительно устаревшее, не всегда стабильное и работает только под Windows. Также, к сожалению, официальной поддержки DSO-6104BD в проекте Sigrok действительно нет – это важное замечание для тех, кто планирует использовать осциллограф с Linux или macOS.
При этом хотим отметить, что аппаратно осциллограф очень хорош за свою цену: 4 канала, 100 МГц, 1 Гвыб/с и встроенный генератор до 25 МГц. Для многих пользователей, работающих под Windows и готовых мириться с неудобным интерфейсом, это отличный бюджетный инструмент.
Ещё один нюанс: иногда помогает использование альтернативного драйвера (например, через libusb) и более старых версий ПО Hantek, которые работают стабильнее. Также производитель заявляет совместимость с LabVIEW, если вы готовы писать свою программу управления.
Спасибо, что обратили внимание на недостатки – это поможет будущим покупателям сделать осознанный выбор. Если у вас остались вопросы по возврату или гарантии – свяжитесь с нами.
С уважением, Администрация интернет-магазина Суперайс
При этом хотим отметить, что аппаратно осциллограф очень хорош за свою цену: 4 канала, 100 МГц, 1 Гвыб/с и встроенный генератор до 25 МГц. Для многих пользователей, работающих под Windows и готовых мириться с неудобным интерфейсом, это отличный бюджетный инструмент.
Ещё один нюанс: иногда помогает использование альтернативного драйвера (например, через libusb) и более старых версий ПО Hantek, которые работают стабильнее. Также производитель заявляет совместимость с LabVIEW, если вы готовы писать свою программу управления.
Спасибо, что обратили внимание на недостатки – это поможет будущим покупателям сделать осознанный выбор. Если у вас остались вопросы по возврату или гарантии – свяжитесь с нами.
С уважением, Администрация интернет-магазина Суперайс
Показать больше
Показать меньше
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21659
Модель (серия):
VDS1022
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
25
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
100
Глубина памяти на канал:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
4891
Модель (серия):
DSO-6104BD
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
14489
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
4
Добавить в избранное
Артикул (код товара):
14485
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
4
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4876
Модель (серия):
DSO-6204BC
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
4851
Модель (серия):
6204BD
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
22635
Модель (серия):
1500
Производитель:
ICT
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
Автоматический
Макс. размер печатной платы, мм:
1500 x 450
Размер трафарета, мм:
1800 x 750
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
3829
Модель (серия):
Dolphin
Производитель:
Malian
Страна производства:
Китай
Гарантия, мес.:
12
Пластик в наборе:
0 - 49 метров
По типу питания:
Аккумуляторный
Встроенный дисплей:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
22154
Модель (серия):
MPS-201
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
320
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
27163
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Термостойкость, °С :
До 120
Двусторонний:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17032
Модель (серия):
JDS100A
Производитель:
JINHAN
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
1-3
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21980
Модель (серия):
TH6422A
Производитель:
Tonghui
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
96
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Трехканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
21694
Модель (серия):
BOTTERRUN
Производитель:
BOTTERRUN
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
40
Макс. температура нагрева, °C:
480
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
24520
Модель (серия):
SDS5052E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
1
Частота дискретизации на канал, МВыб/с:
500
Лидер продаж
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
3682
Модель (серия):
DP712
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Мощность, Вт:
150
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21711
Модель (серия):
SDS8102
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
2000
Время нарастания, нс:
≤3,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8702
Модель (серия):
Zero Plus
Производитель:
Orange Pi
Страна производства:
Китай
Гарантия, мес.:
3
Количество ядер процессора:
4
Оперативная память, Гб:
0,512
Добавить в избранное
Артикул (код товара):
9635
Модель (серия):
SBK936D+
Производитель:
BAKON
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
60
Макс. температура нагрева, °C:
480
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24529
Модель (серия):
SDS6062
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
60
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
1
Частота дискретизации на канал, МВыб/с:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
3751
Модель (серия):
WL200W
Производитель:
CXG
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
индукционная (высокочастотная) станция с нагревом жала с помощью нагрева вихревыми токами
Общая мощность, Вт:
200
Макс. температура нагрева, °C:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4591
Модель (серия):
iDSO1070A
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
24298
Модель (серия):
FC-150
Производитель:
FUMECLEAR
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
4891

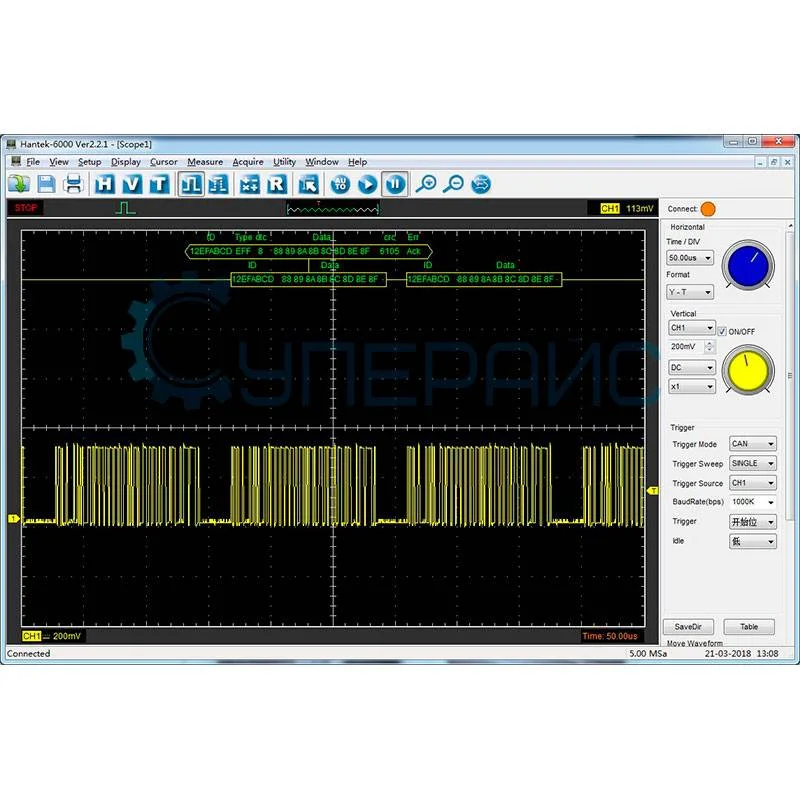

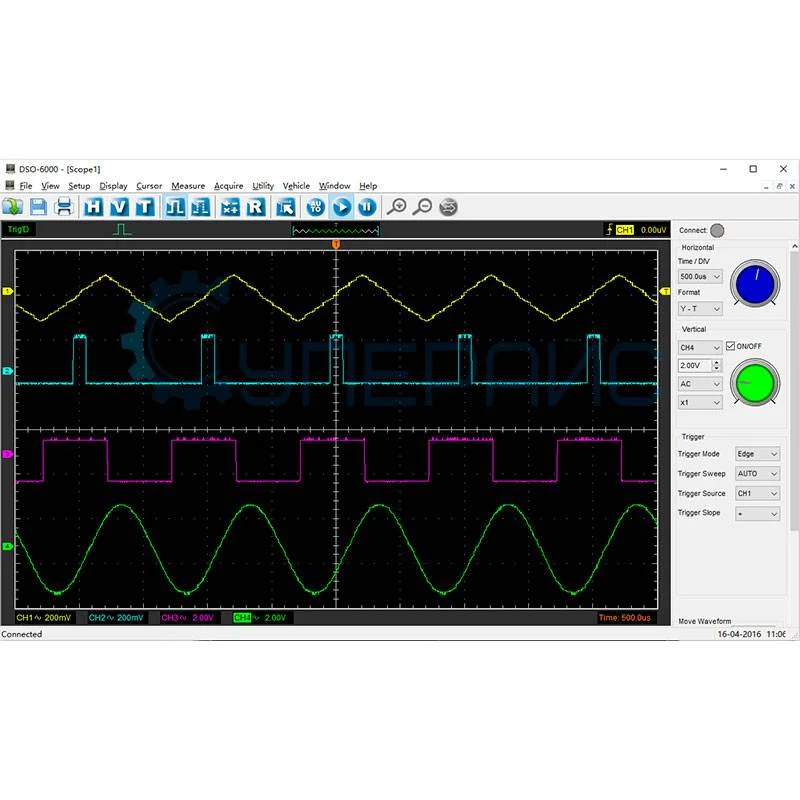

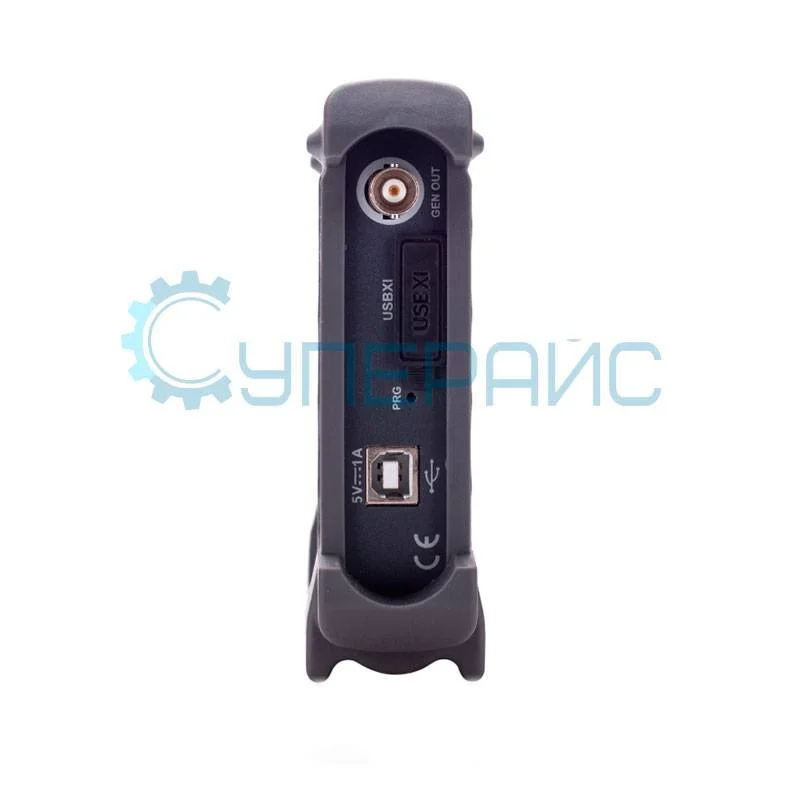

Модель (серия):
DSO-6104BD
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4755
Модель (серия):
DSO4254C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Благодарственные письма
