21 329 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO-6204BD

Характеристики USB осциллографа
Полоса пропускания
200 МГц

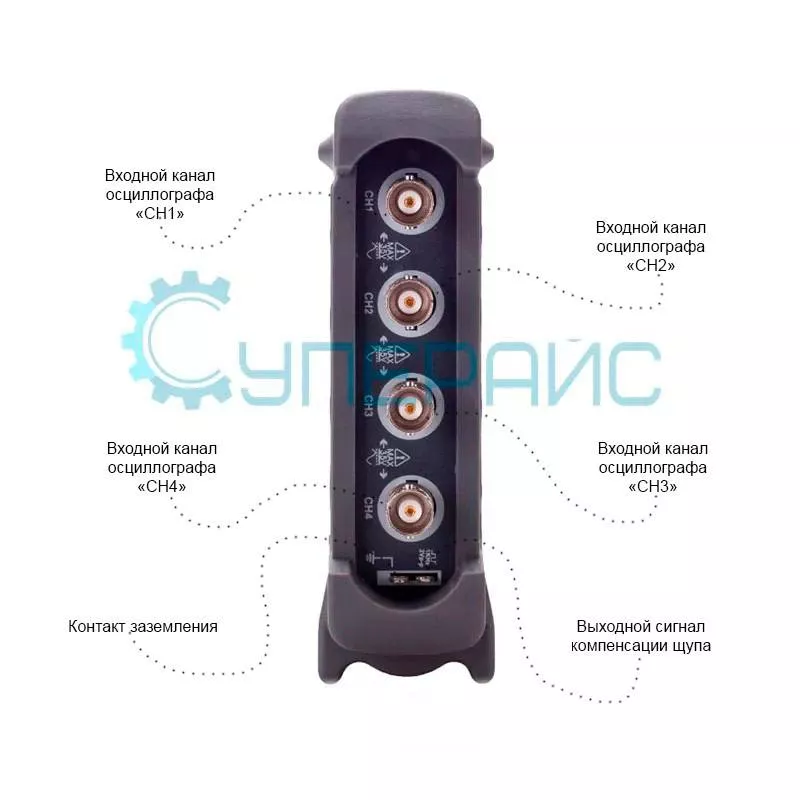

Количество каналов
4 (CH1, CH2, CH3, CH4)
Частота дискретизации
1 ГВыб / с (в одноканальном режиме)
Входные характеристики
Развязка входа
DC, AC, GND
Входной импеданс
1 МОм, 25 пФ
Установка коэффициента затухания датчика
1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение
35 В
Горизонтальная система
Коэффициент развёртки
2 нс / дел - 1000 с / дел 1, 2, 5 шаг
Погрешность временной базы
± 50 ppm (в любой промежуток времени больше 1 мс)
Глубина памяти
в одноканальном режиме - 64 К
в двухканальном режиме - 34 К
в четырехканальном режиме - 16 К
Вертикальная система
Вертикальное разрешение
8 бит
Вертикальная развёртка
2 мВ / дел - 10 В / дел на входе BNC
Ограниченная полоса пропускания
20 МГц
Низкочастотный отклик
≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока
± 3 %

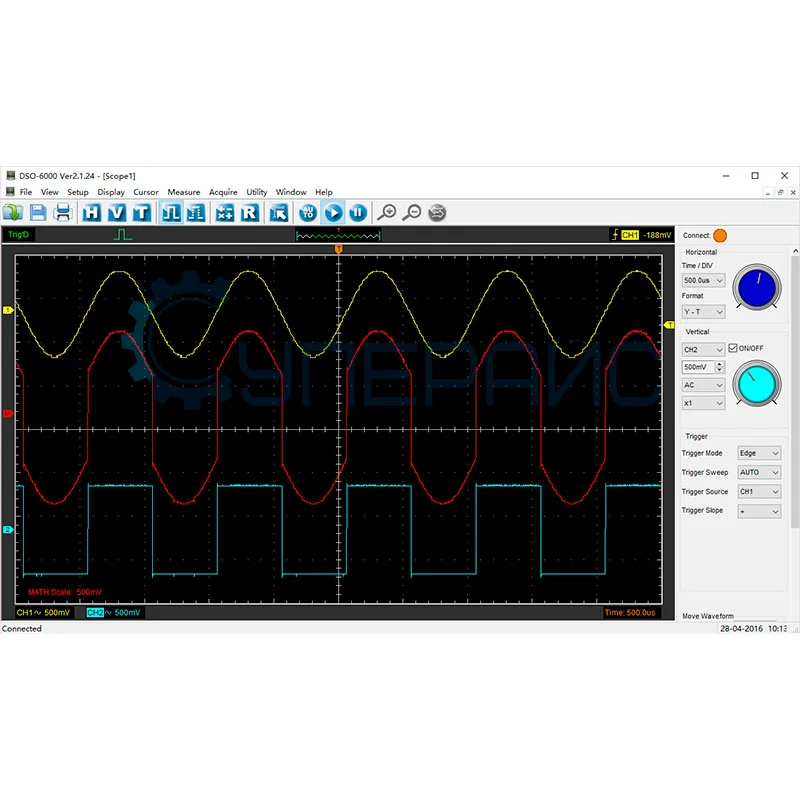

Математические функции
сложение, вычитание, умножение, деление
Система синхронизации
Источник триггера CH1, CH2, CH3, CH4

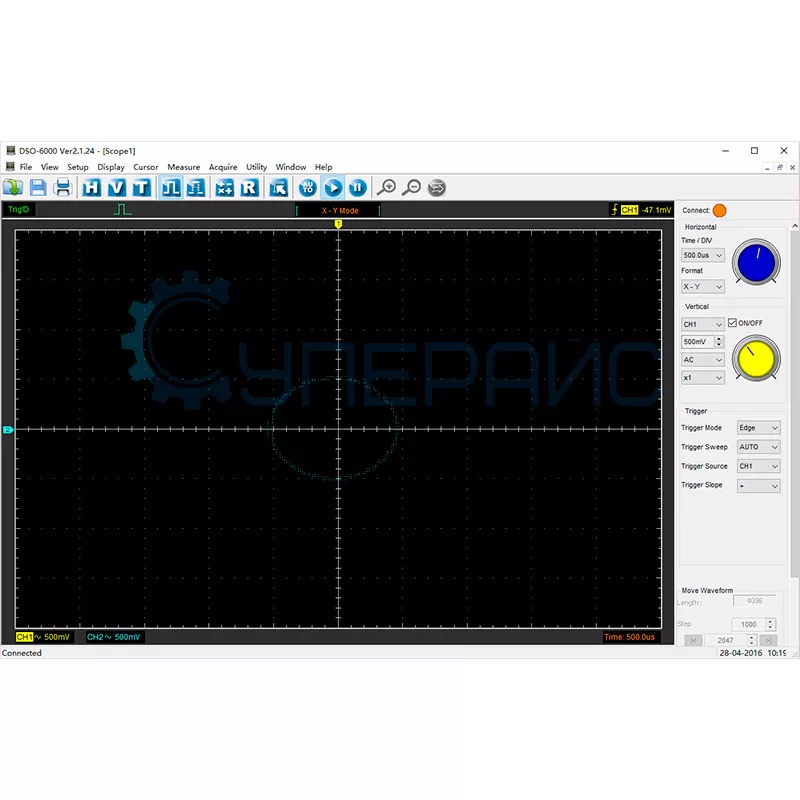

Ввод оси X CH1
Ввод оси Y CH2
Сдвиг фазы max 3 градуса
Система измерения
Виды курсорных измерений вертикальный, горизонтальный, автоматический
Автоматические измерения Частота, период, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл
Форма сигнала +, -, х, /, FFT, инвертировать

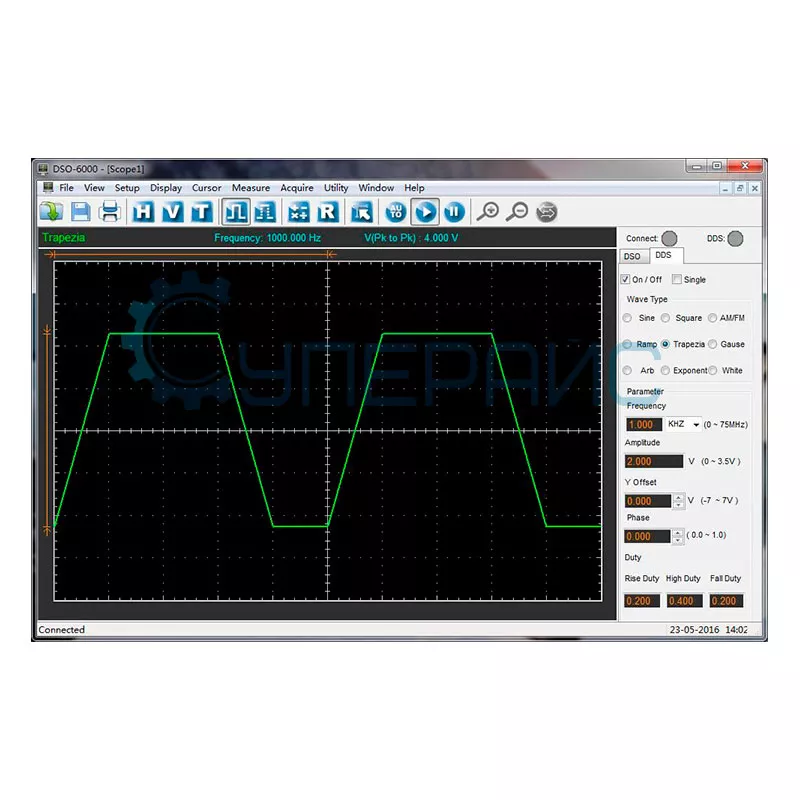

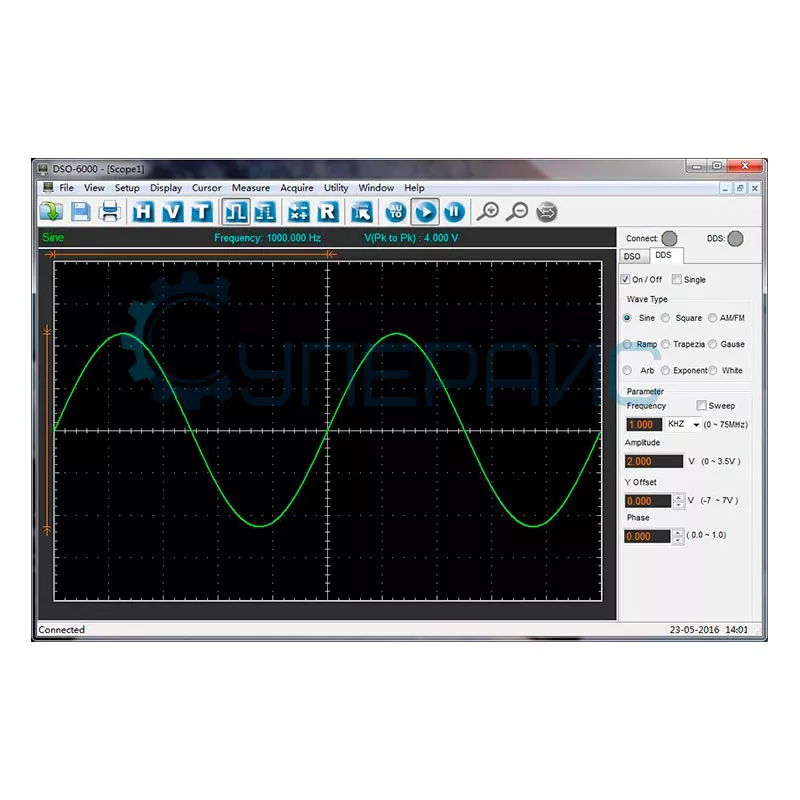

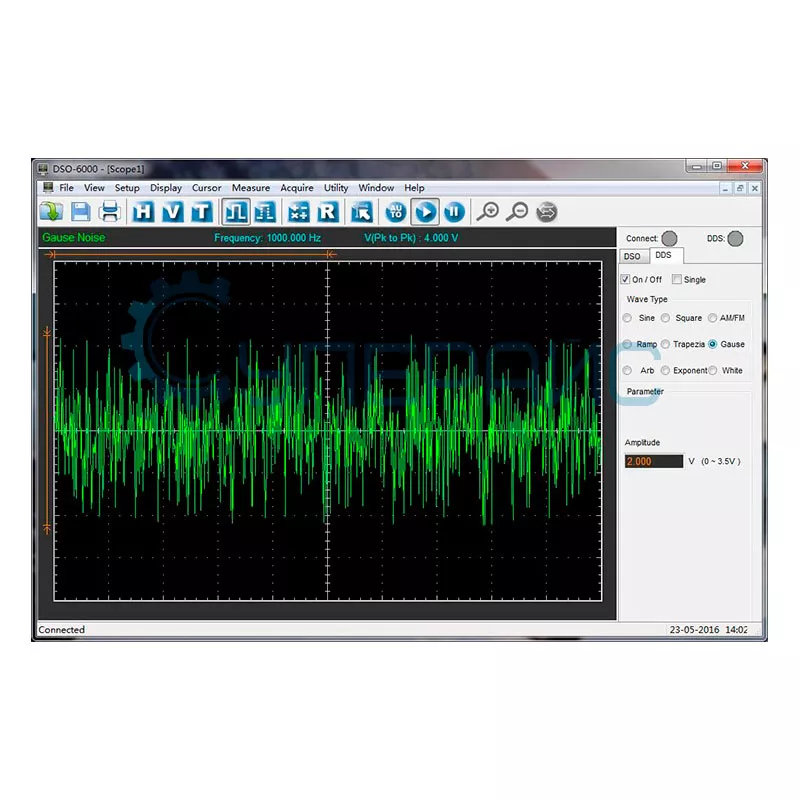

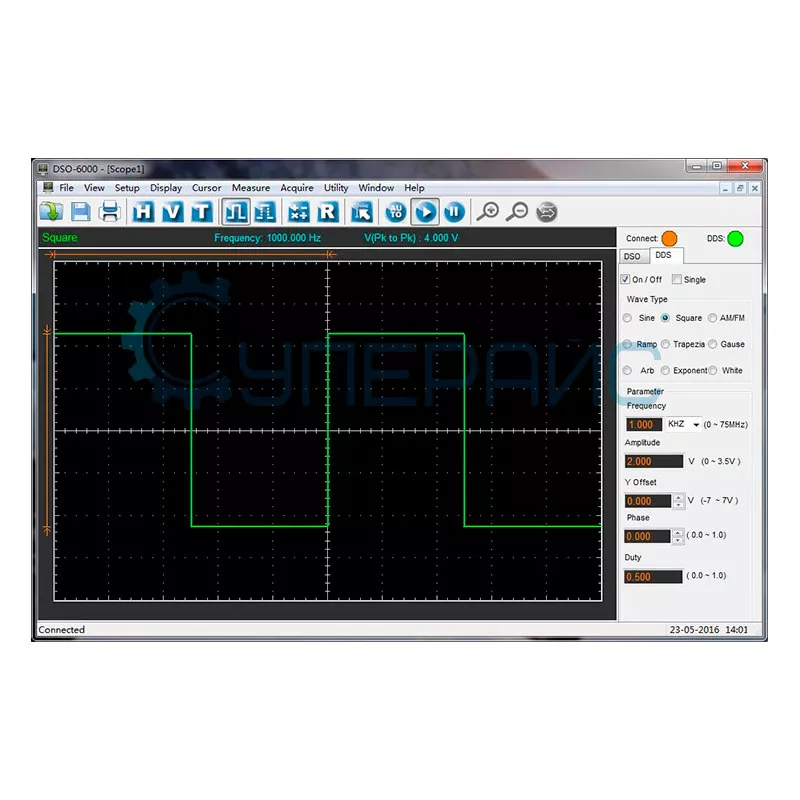

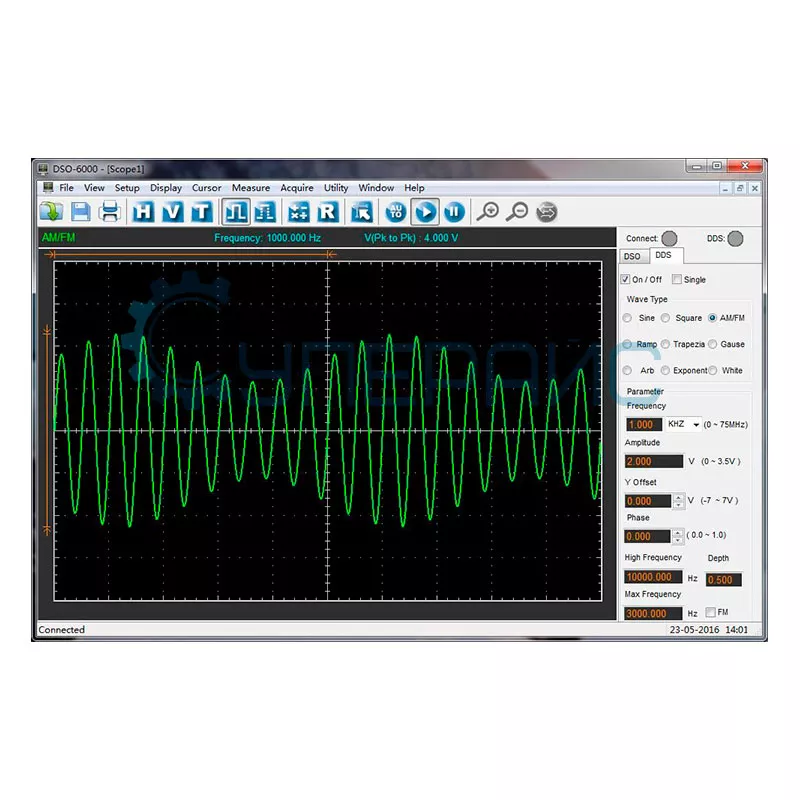

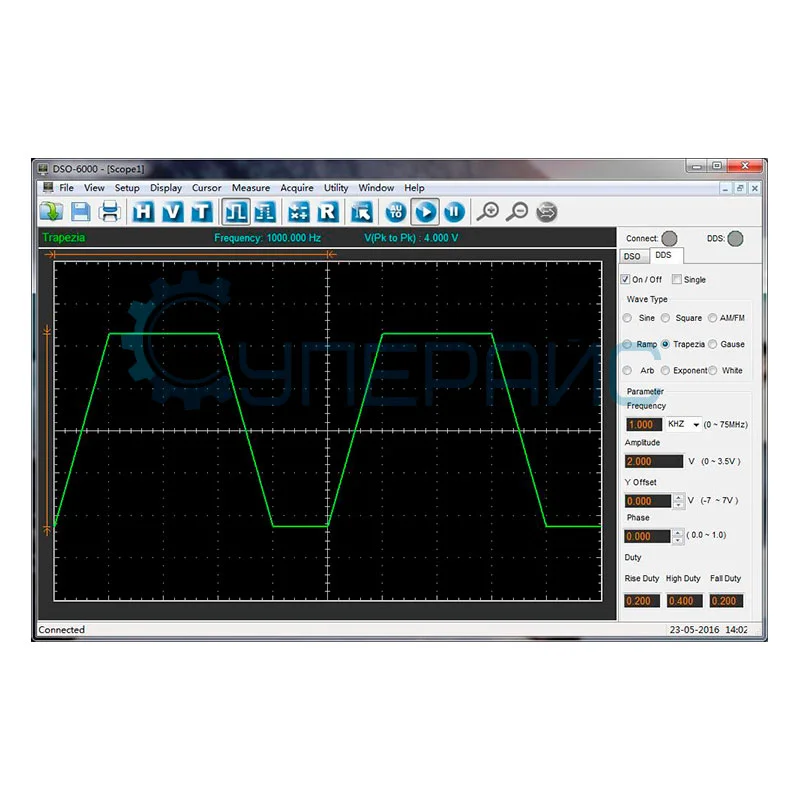

Генератор сигналов произвольной формы

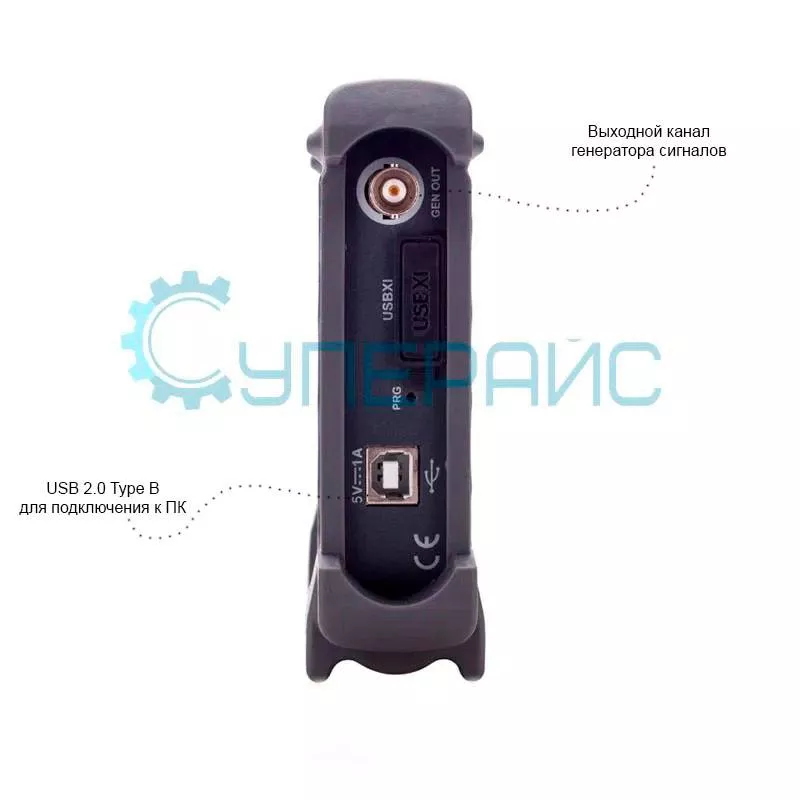

Количество каналов 1 (GEN OUT)
Частота сигнала DC-25 МГц
ЦАП 2 кГц - 200 МГц регулируемый
Амплитуда выхода ± 3.5 В max
Разрешение по частоте ± 0.1 В max
Глубина памяти  2К точек
Вертикальное разрешение 12 бит
Выходной импеданс 50 Ом
Выходной ток 50 мА
Система BW 25 М
Гармонические искажения - 50 дБн (1 кГц), - 40 дБн (10 кГц)
Общие характеристики
Интерфейс передачи данных USB 2.0
Источник питания не требуется внешнего источника питания, питается от USB
Программные возможности Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению
Изменения будут отображаться на двух устройствах одновременно
Габариты 175 мм х 105 мм х 30 мм
Вес 900 г

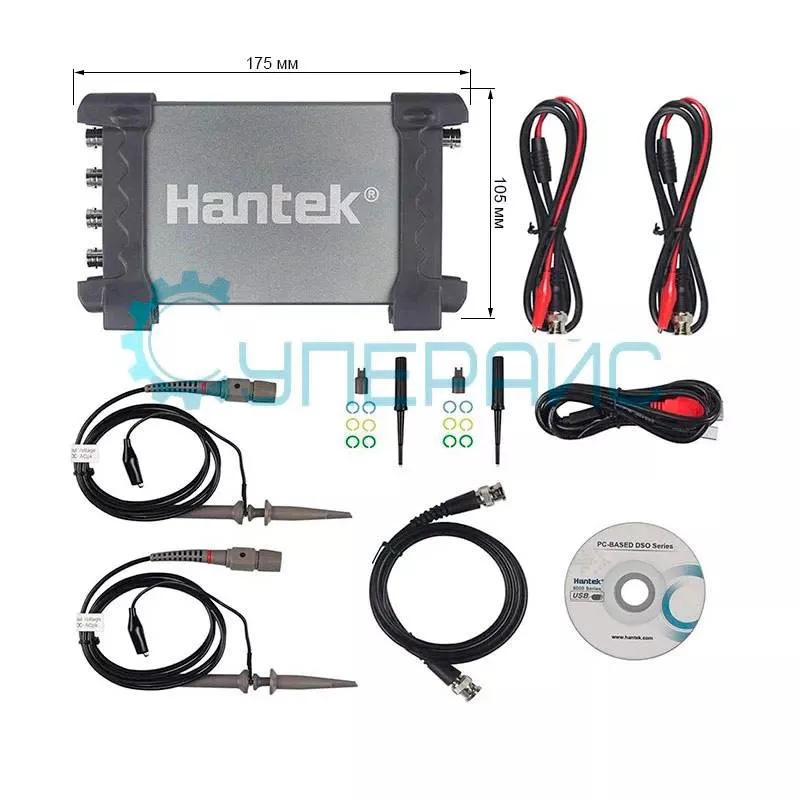

Комплектация USB осциллограф Hantek DSO-6204BD - 1 шт

инструкция по эксплуатации - 1 шт
диск с ПО - 1 шт
USB кабель - 1 шт
кабель BNC - BNC - 1 шт
щупы для осциллографа - 2 шт
зажимы-крокодилы с BNC соединением - 2 шт

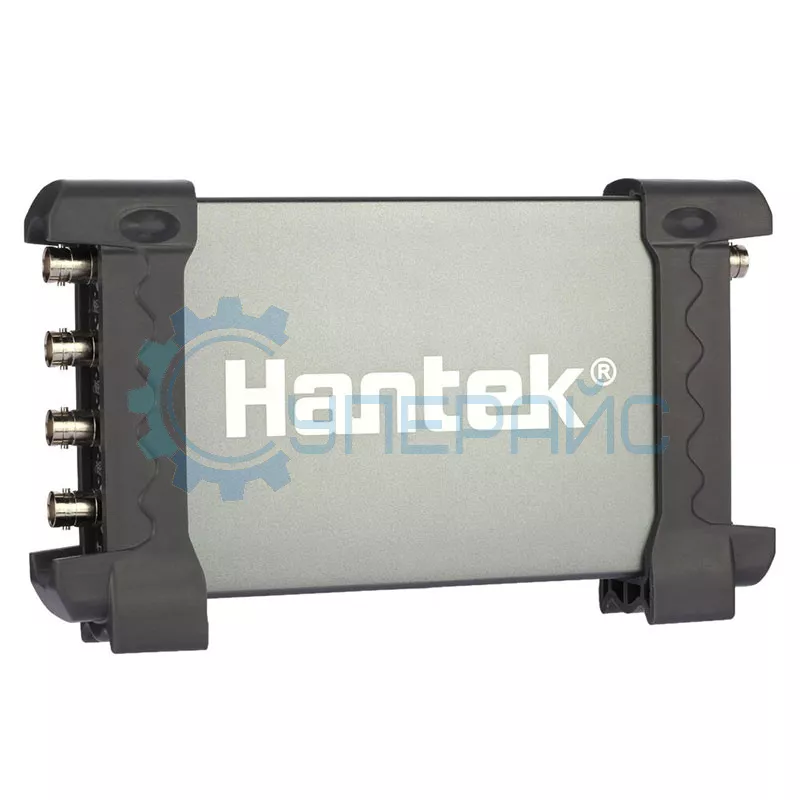

Осциллограф Hantek 6204BD – компактная приставка для ноутбука

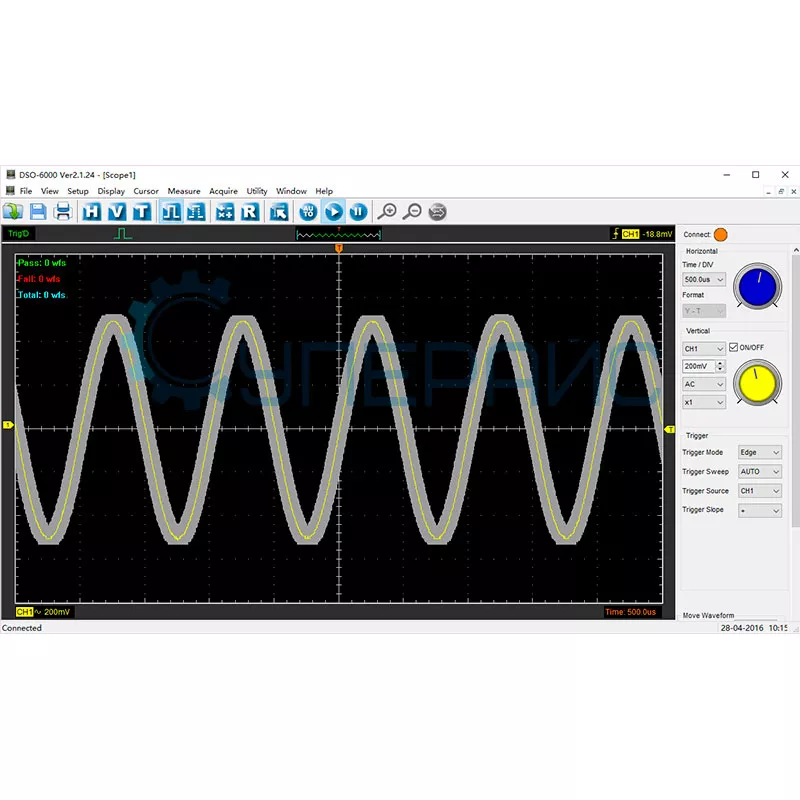

Цифровой осциллограф для ПК Hantek 6204BD с функцией четырехканального генератора сигналов работает, с произвольными формами сигналов. Прибор выполняет функции промышленной диагностики, например, такой как Pass/Fail test.

Независимые четыре аналоговых канала обеспечивают высокую дискретизацию в реальном времени 1 ГВыб/c, высокую входную чувствительность вертикальной развёртки 2 мВ – 10 В на входе BNC и широкую полосу пропускания до 200 МГц.

Цифровой USB осциллограф работает совместно с ПК и подключается к нему через интерфейс USB 2.0. Важно помнить, что подключать прибор через USB 1.1 чревато сбоем в работе.

Устройство выполнено в эргономичном, защищённом алюминиевом корпусе, который предотвращает повреждения при случайном падении и служит хорошим проводником тепла.

USB-осциллограф Hantek 6204BD – комплектация поставки

В комплекте с прибором идут:

  • кабель USB для подключения к компьютеру
  • кабель BNC – BNC
  • щупы-пробники для снятия осциллограмм
  • зажимы-крокодилы с BNC соединением
  • диск программного обеспечения
  • инструкция по применению прибора.

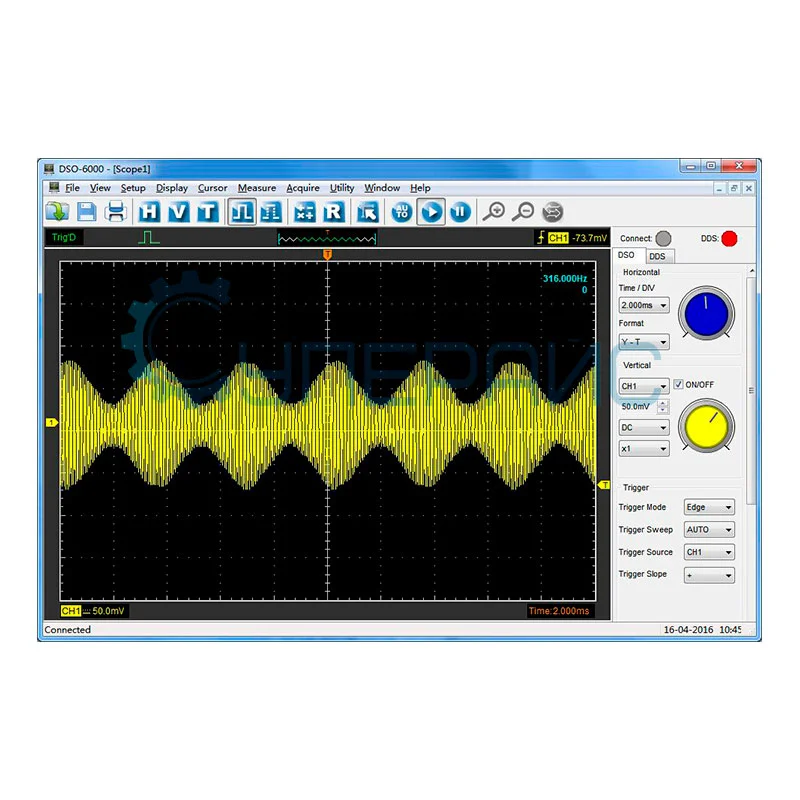

Особенности работы осциллографа для компьютера

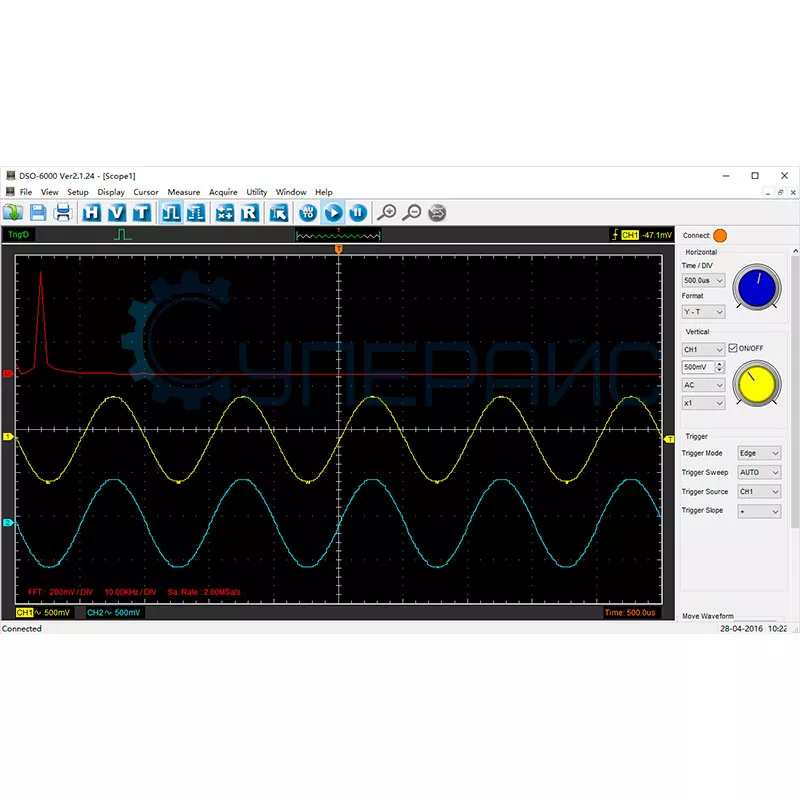

Формы сигналов можно зафиксировать и посмотреть в EXCEL, BMP и JPG. С помощью цифровой приставки в автоматическом режиме можно измерить до 20 характеристик. А еще выполнить математические расчёты и функции: сложение, вычитание, умножение и деление. Осциллограф производит алгоритм ускоренного вычисления дискретного преобразования Фурье (БПФ, FFT) для действий с полиномами (многочленами).

Технические особенности и основные характеристики

Полоса пропускания четырёхканального осциллографа отличается чувствительностью в 200 МГц. Запас по полосе пропускания улучшает корректность работы с цифровыми (прямоугольными) сигналами.

Импеданс входа – 1 МОм и 25 пФ, что важно, так как помогает не замечать наводки в измерении чувствительной электроники и управляющих цепей.

Скорость выборки аналого-цифрового преобразователя (АЦП) – 1 ГВ/с в реальном масштабе времени, что позволяет точно следить за быстроменяющимися процессами.

Расширенный объем памяти – 64 тыс. точек.

Высокая чувствительность по вертикали в диапазоне 2 мВ/дел – 10 В/дел.

Горизонтальная развертка по времени с коэффициентом развертки 2 нс/дел – 1000 с/дел.

Таким образом, осциллограф для ПК серии Hantek 6204BD относится к эффективным устройствам, которые обладают простым управлением и возможностями точных измерений.

Иван
Товар хорошо упакован. Всё отлично работает, осциллограф нормально показывает сигналы. Прост в использовании и не плохо работает с Windows 10. Заказывал транспортной компанией. Посылка дошла за три дня. Я доволен.
