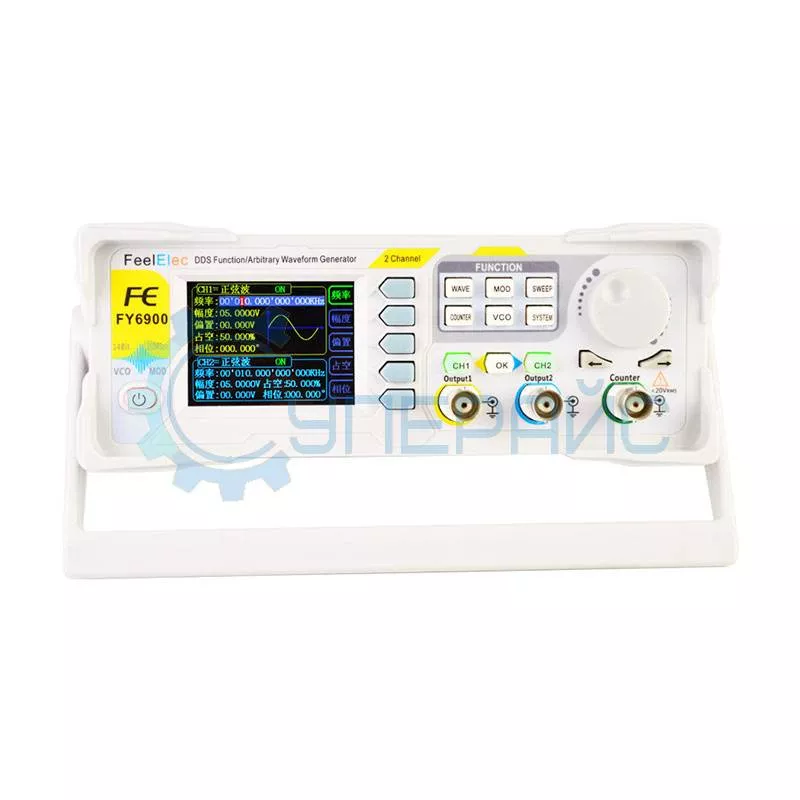

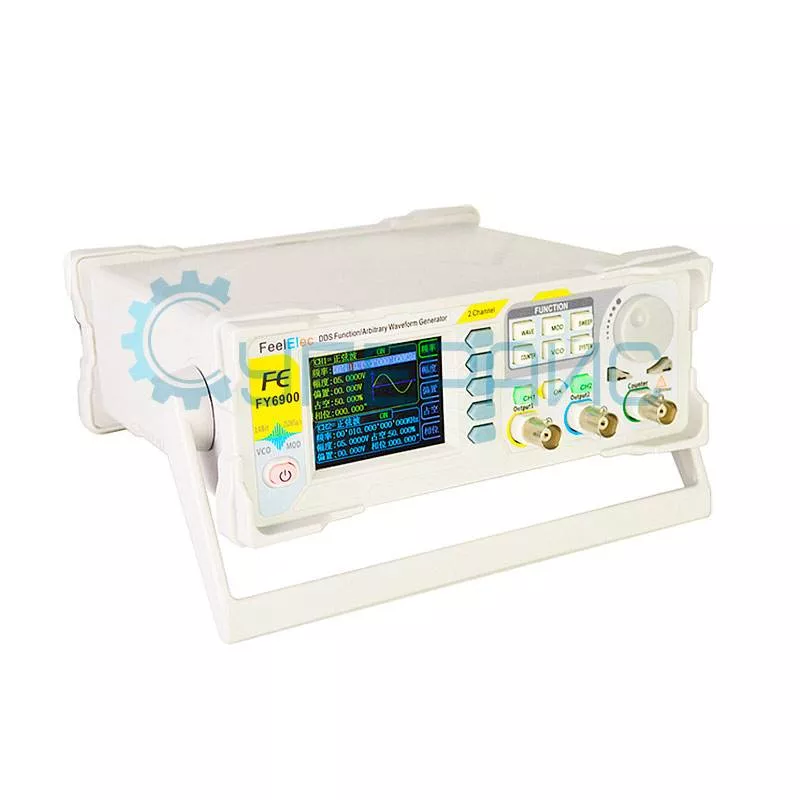

Двухканальный генератор сигналов FeelTech FeelElec FY6900-30M
12 999 ₽
12 999 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
8052
Модель (серия)
FY6900-30M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY6900-30M
Общие данные
Артикул (код товара)
8052
Производитель (бренд)
Модель (серия)
FY6900-30M
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Мин. частота
1 нГц
Макс. частота
30 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
Точность, %
Частота дискретизации на канал, МВыб/с
Диапазон смещения (Offset)
20 МГц: ± 12 В
> 20 МГц: ± 2,5 В
> 20 МГц: ± 2,5 В
Выходное сопротивление
50 Ом ± 10%
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
АМ
ЧМ
ФМ
АМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Пакетный режим (Burst)
Источник запуска: внутренний, внешний (AC/DC) или ручной
Количество: 1 - 1048575
Количество: 1 - 1048575
Дополнительные режимы
AM, FM, PM, ASK, FSK, PSK
Система измерения
Частотомер
Да (100 МГц)
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм

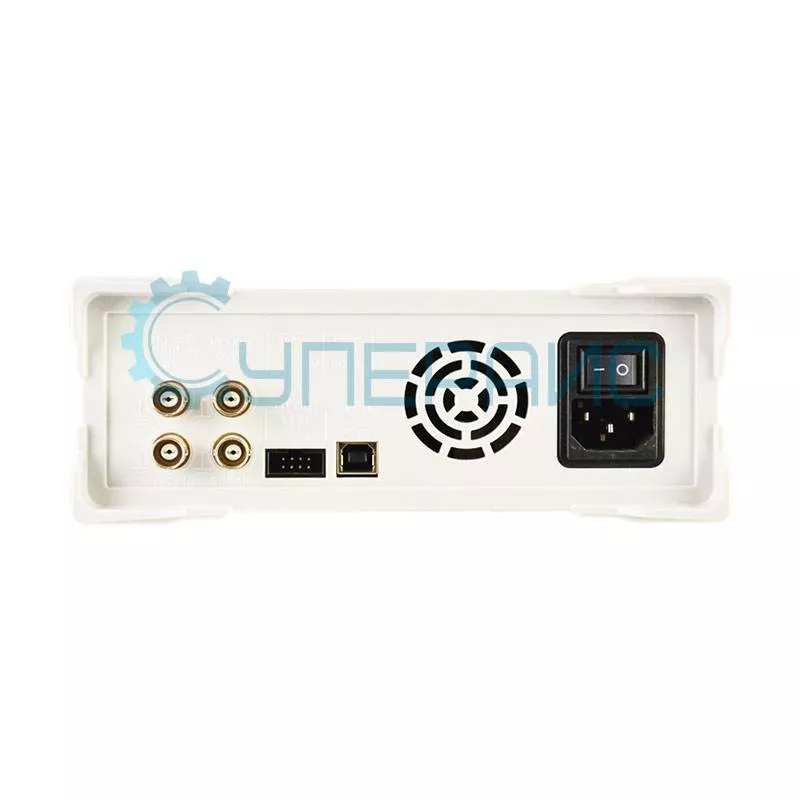

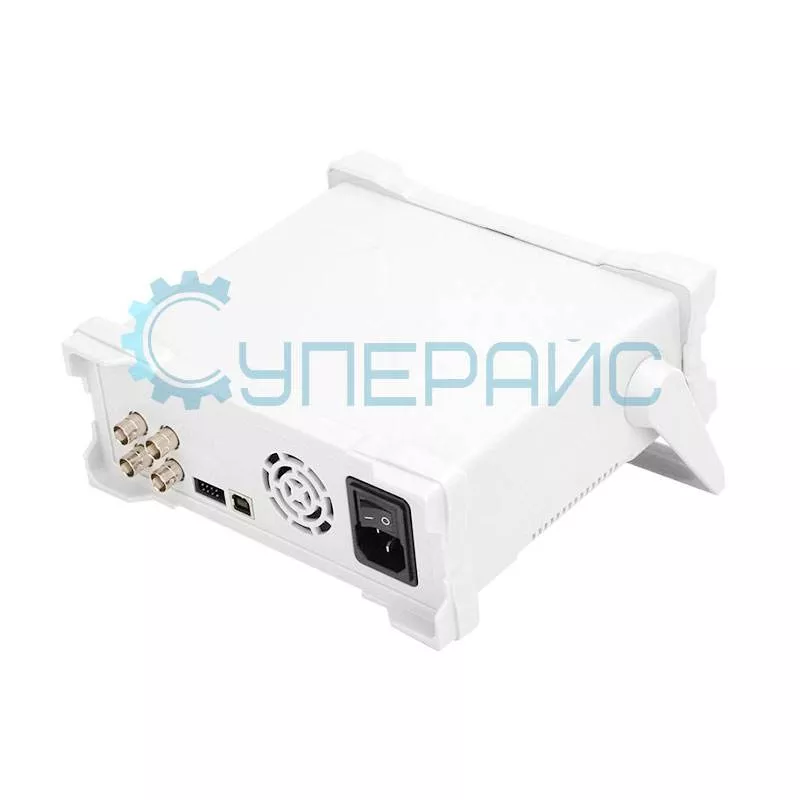

ИПД (Interfaces / Inputs and Outputs)
USB
TTL
TTL
Питание
от сети переменного тока / от блока питания
Рабочая влажность
< 80 %
Габариты и вес
Габариты прибора
200 х 190 х 85 мм
Габариты упаковки
250 х 210 х 100 мм
Вес брутто, кг
1,1 кг

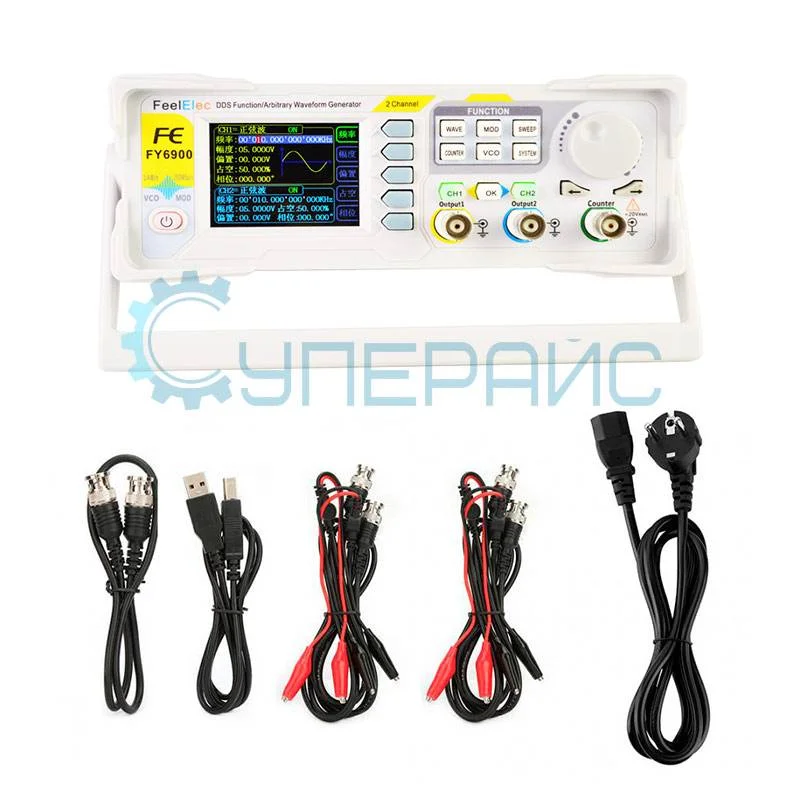

Комплектация
Комплектация
кабель питания - 1 шт
USB кабель - 1 шт
BNC-BNC кабель - 1 шт
кабель BNC-крокодил - 2 шт
USB кабель - 1 шт
BNC-BNC кабель - 1 шт
кабель BNC-крокодил - 2 шт
Описание FeelTech FY6900-30M
Генератор сигналов FeelTech FeelElec FY6900-30M
FeelTech FeelElec FY6900-30M – это двухканальный генератор сигналов, 2 канала нужны для тестирования схем. Прибор помогает проверять пару устройств одновременно. Количество каналов упрощает проведение сложных испытаний. Параллельная работа каналов экономит время при измерениях.
Диапазон частот от 1 мкГц до 30 МГц подходит для разных задач. Низкие частоты нужны для проверки звуковых схем. Высокие частоты помогают тестировать радиоаппаратуру. Плавная настройка обуславливает точную проверку. Широкий частотный диапазон расширяет область применения прибора.
Этот генератор сигналов Feeltech поддерживает 11 форм сигналов. Синусоидальная форма подходит для аудиотехники. Прямоугольная волна проверяет цифровые схемы. Пилообразный сигнал тестирует генераторы развертки. Специальные формы имитируют биомедицинские сигналы. Функция редактирования форм создает уникальные типы колебаний. Пользовательские вариации добавляют возможности тестирования.
Полоса пропускания 30 МГц создает чистый сигнал на высоких частотах. Широкая полоса помогает формировать короткие импульсы. Точная передача параметров волны улучшает измерения. На практике это дает пользователю достоверные результаты. Максимальная частота определяет границы работы прибора.
Установлена защита на случай аварийной ситуации. Каналы могут работать более минуты при аварийном режиме короткого замыкания.
Набор дополнительных опций включает:
- частотомер до 100 Мгц;
- внешние измерения;
- подключение через разъёмы USB и TTL Out;
- отображение рабочих параметров на встроенном дисплее.
Подходит для применения в таких сферах, как:
- испытания прототипов электронных устройств в лабораториях;
- ремонт радиоаппаратуры в сервисах;
- настройка звуковой техники;
- проверка медицинского оборудования;
- тестирование цифровых схем.
Функция сохранения сохраняет 20 наборов пользовательских параметров которые используются в любое время. Точность фаз двух каналов регулируется с разрешением 0,01°.
Обзорная таблица генераторов сигнала FeelTech
| Характеристики | FY6900-20M | FeelElec FY6900-30M | FY6900-40M | FY6900-50M | FeelElec FY6900-60M | FY6900-100M | |
| Количество каналов | 2 | ||||||
| Диапазон частот | 0 - 20 МГц | 1 мкГц - 30 МГц | 0 - 40 МГц | 0 - 50 МГц | 1 мкГц - 60 МГц | 0 - 100 МГц | |
| Частота дискретизации | 250 МВыб/с | ||||||
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, импульсная, TTL/CMOS, DC, полуволна, полная волна, многотональный, шум, кардиограмма, синхроимпульсный, узкоимпульсный, импульс Лоренца, гауссовый белый шум, AM, FM, произвольная и др. | ||||||
| Длина волны | 8192 точек | ||||||
| Вертикальное разрешение | 14 бит | ||||||
| Диапазоны частот |
синус: 0 - 20 МГц прямоугольник: 0 - 15 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 10 МГц произвольные: 0 - 10 МГц |
синус: 1 мкГц - 30 МГц прямоугольник: 1 мкГц - 25 МГц треугольник: 1 мкГц - 10 МГц импульс: 1 мкГц - 10 МГц TTL/CMOS: 1 мкГц - 10 МГц произвольные: 1 мкГц - 10 МГц |
синус: 0 - 40 МГц прямоугольник: 0 - 25 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 20 МГц произвольные: 0 - 10 МГц |
синус: 0 - 50 МГц прямоугольник: 0 - 25 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 20 МГц произвольные: 0 - 10 МГц |
синус: 1 мкГц - 60 МГц прямоугольник: 1 мкГц - 25 МГц треугольник: 1 мкГц - 10 МГц импульс: 1 мкГц - 10 МГц TTL/CMOS: 1 мкГц - 10 МГц произвольные: 1 мкГц - 10 МГц |
синус: 0 - 100 МГц прямоугольник: 0 - 25 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 20 МГц произвольные: 0 - 10 МГц |
|
| Дисплей | 2,4-дюймовый ЖК, цветной (TFT) | ||||||
| Хранение | 20 записей | нет | 20 записей | нет | 20 записей | ||
| Интерфейс | USB | USB, TTL Out | USB | USB, TTL Out | USB | ||
| Скорость передачи данных | 9600 бит/с | ||||||
Часто задаваемые вопросы
Для чего нужен генератор сигналов в ремонте?
Генератор подаёт в схему известный сигнал, чтобы проверить её отклик. С ним настраивают усилители и фильтры, снимают частотные характеристики, ищут обрыв тракта. FY6900 задаёт форму, частоту и амплитуду, а результат смотрят осциллографом. Такая пара приборов - основа отладки аналоговой электроники.
Что означает 30M в названии FY6900-30M?
Цифра указывает на верхнюю границу диапазона генерации модели, старшие версии серии рассчитаны на более высокую частоту. Эта граница определяет, до каких частот генератор выдаёт корректный сигнал. Точные параметры конкретной модификации сверяйте по её характеристикам, а прибор берут с запасом под свои рабочие частоты.
Зачем генератору два канала?
Два выхода позволяют подавать в схему одновременно два сигнала и задавать сдвиг фаз между ними. Это удобно при проверке фазовых цепей, стереотрактов и устройств, где сравнивают два входа. Для простых задач хватает одного канала, но двухканальный прибор расширяет набор возможных измерений.
Чем DDS-генератор лучше аналогового?
DDS строит сигнал из цифровой таблицы, поэтому частота задаётся точно и держится стабильно, а форма получается чистой. Аналоговые генераторы уступают в точности установки и повторяемости. Для измерений, где важна известная частота и предсказуемая амплитуда, прямой цифровой синтез даёт более надёжный результат.
Документация и ПО FeelTech FY6900-30M
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации генератора сигналов FeelTech FeelElec FY6900-30M серии FY6900
Язык:
Английский
Размер и тип:
493 КБ,
PDF
Инструкция по эксплуатации программного обеспечения для генератора сигналов FeelTech FeelElec FY6900-30M
Язык:
Китайский
Размер и тип:
445 КБ,
PDF
Спецификация протокола связи для генератора сигналов FeelTech FeelElec FY6900-30M
Язык:
Английский
Размер и тип:
205 КБ,
PDF
Программное обеспечение для генератора сигналов FeelTech FeelElec FY6900-30M
Язык:
Английский
Размер и тип:
6.06 МБ,
RAR
RAR
Драйвер для генератора сигналов FeelTech FeelElec FY6900-30M
Язык:
Английский
Размер и тип:
316 КБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы FeelTech FY6900-30M
Самсонов С.
03.10.2022 11:01:24
взяли несколько штук для производственных нужд, отличный двухканальный генератор...полосы в 30МГц хватает..сам генератор не сильно большой поместится во многих помещениях. отдельное спасибо менеджерам, все быстро четко по делу.
SUPEREYES.RU
03.10.2022 15:22:36
Самсонов С.
взяли несколько штук для производственных нужд, отличный двухканальный генератор...полосы в 30МГц хватает..сам генератор не сильно большой поместится во многих помещениях. отдельное спасибо менеджерам, все быстро четко по делу.
взяли несколько штук для производственных нужд, отличный двухканальный генератор...полосы в 30МГц хватает..сам генератор не сильно большой поместится во многих помещениях. отдельное спасибо менеджерам, все быстро четко по делу.
Добрый день!
Большое спасибо, что нашли время и оставили отзыв. Уверены, он будет полезен и другим людям.
Нам очень приятно, что у нас вы нашли необходимое оборудование для вашего производства. Обещаем и дальше радовать вас широким ассортиментом и и высоким уровнем обслуживания!
Надеемся на дальнейшее сотрудничество!
С уважением, Администрация интернет-магазина Суперайс
