Генератор сигналов JUNCE JDS6600 - 40M (2 канала х 40 МГц)
Код товара: 1308
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, произвольные сигналы (60 форм)
Диапазон частот: от 0,01 мкГц до 40 МГц (для синуса)
Частота дискретизации: 266 МВыб/с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, произвольные сигналы (60 форм)
Диапазон частот: от 0,01 мкГц до 40 МГц (для синуса)
Частота дискретизации: 266 МВыб/с
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNCE JDS6600-40M
Характеристики генератора сигналов | |
Характеристики сигнала | |
Количество каналов | 2 |
Полоса пропускания | 40 МГц |
Частота дискретизации | 266 МВыб/с |
Форма сигналов |
синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла), пилообразная, шумовая, Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и произвольные сигналы (60 форм, по умолчанию установлено 15 групп) |
Длина волны | 2048 бит |
Вертикальное разрешение | 14 бит |
Синус | подавление гармоник: ≥ 45 дБн (<1 МГц); ≥ 40 дБ (1 МГц - 20 МГц) |
полное гармоническое искажение: < 0,8 % (20 Гц - 20 кГц, 0 дБм) | |
Квадрат | перекос: ≤ 5 % |
Импульс | диапазон рабочего цикла: 0,1 % - 99,9 % |
Пила | линейность≥ 98 % (0,01 Гц + 10 кГц) |
Память |
100 групп (от 00 до 99 (при вкл. питания загружается позиция 00) |
Характеристики частоты | |
Диапазоны частот |
синус: 0,01 мкГц - 40 МГц квадрат: 0,01 мкГц - 15 МГц треугольник: 0,01 мкГц - 15 МГц импульс: 0,01 мкГц - 6 МГц CMOS/TTL цифровой сигнал: 0,01 мкГц - 6 МГц сигнал произвольной формы: 0,01 мкГц - 6 МГц |
Время нарастания сигнала | ≤ 15 нс |
Диапазон регулировки длительности импульс | 40 нс - 4000с |
Разрешающая способность по частоте |
минимум: 0,01 мкГц |
Точность частоты |
± 20 ppm |
Стабильность частоты | ±1 ppm / 3ч |
Характеристики амплитуды | |
Диапазон выходной амплитуды |
2mVpp-5Vpp |
Частота | ≥ 30 МГц |
Разрешающая способность по амплитуде |
1 мВ |
Стабильность амплитуды | ± 0,5% / 5 ч |
Выходной импеданс | 50 Ом ± 10% (типичный) |
Защита выхода |
выходы выдерживают короткое замыкание в течение 60 с |
Смещение по постоянному току |
амплитуда выходного сигнала: от 0 В до 0,4 В диапазон регулировки смещения: -0,25 В - 0,25 В разрешение смещения: 0,01 В |
Фаза колебаний |
диапазон регулировки фазы 0 - 359,9° разрешение фазы: 0,1 ° |
Выход TTL / COMS |
низкий уровень: 0,3 В высокий уровень: 1 В - 10 В время нарастания / спада уровня: ≤ 20 нс |
Характеристики частотомера и счетчика импульсов |
|
Диапазон измерения частоты |
1 Гц - 100 МГц |
Диапазон измерения |
0 - 4294967295 |
Совмещенный режим |
2 вида режима сопряжения, DC и AC |
Режим подсчета |
ручной |
Диапазон входного сигнала |
2mVpp-20Vpp |
Длительность положительного / отрицательного импульса | 0,1 нс - 20 с |
Период |
0,1 нс - 20 с |
Характеристики генератора качающейся частоты | |
Каналы | CH1 или CH2 |
Тип развертки | линейная развертка, логарифмическая развертка |
Длительность периода изменения частоты |
0,1 с - 999,9 с |
Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
Режимы свипирования | вверх, вниз, вверх-вниз |
Характеристики генератора пачки импульсов | |
Количество импульсов | 1 - 1048575 |
Общие характеристики | |
Дисплей |
диагональ 2,4 дюйма, цветной (TFT), 320 × 240 пикселей |
Языки меню | английский |

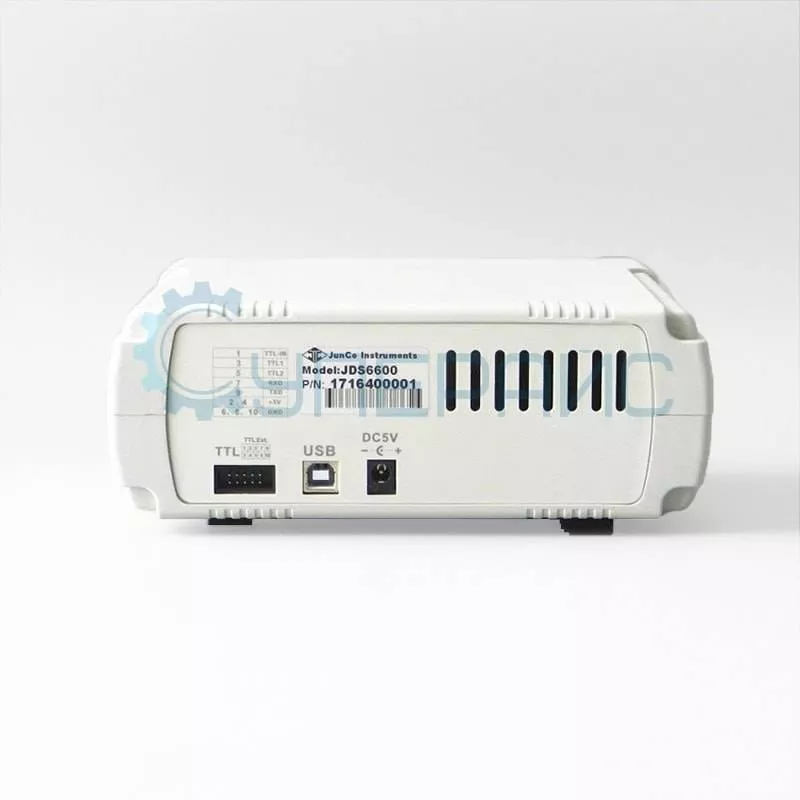

Интерфейсы |
USB, UART с уровнями TTL для удобства пользовательских экспериментов |
Питание |
DC 5 В ± 0,5 В |
Технология производства | поверхностный монтаж, применение FPGA, высокая надежность, длительное время эксплуатации |
Индикация событий | включения и выключения пользователем |
Габариты |
194 х 178 х 69 мм |
Вес нетто | 600 г |

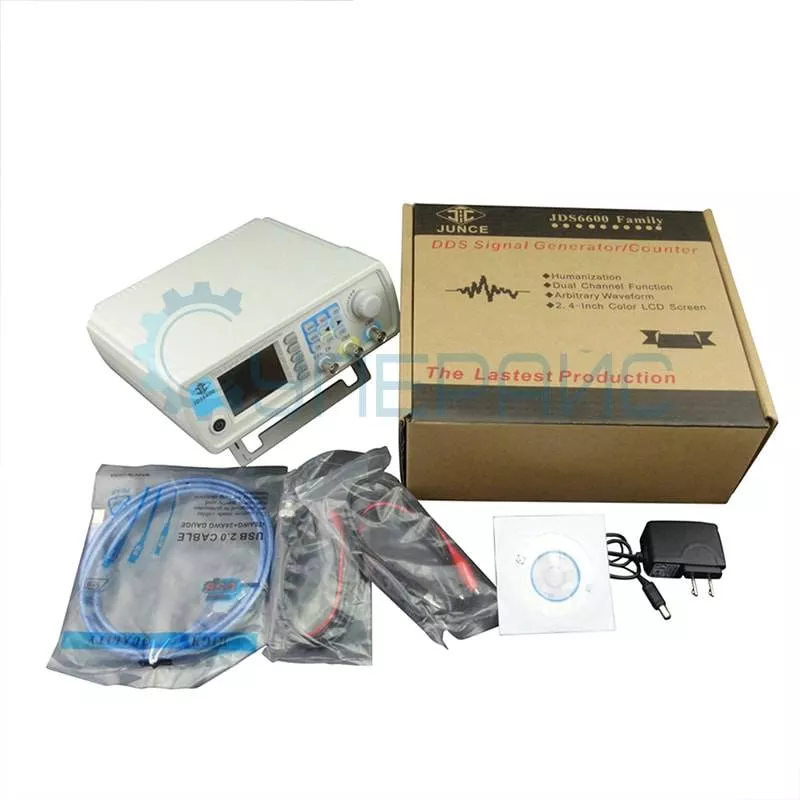

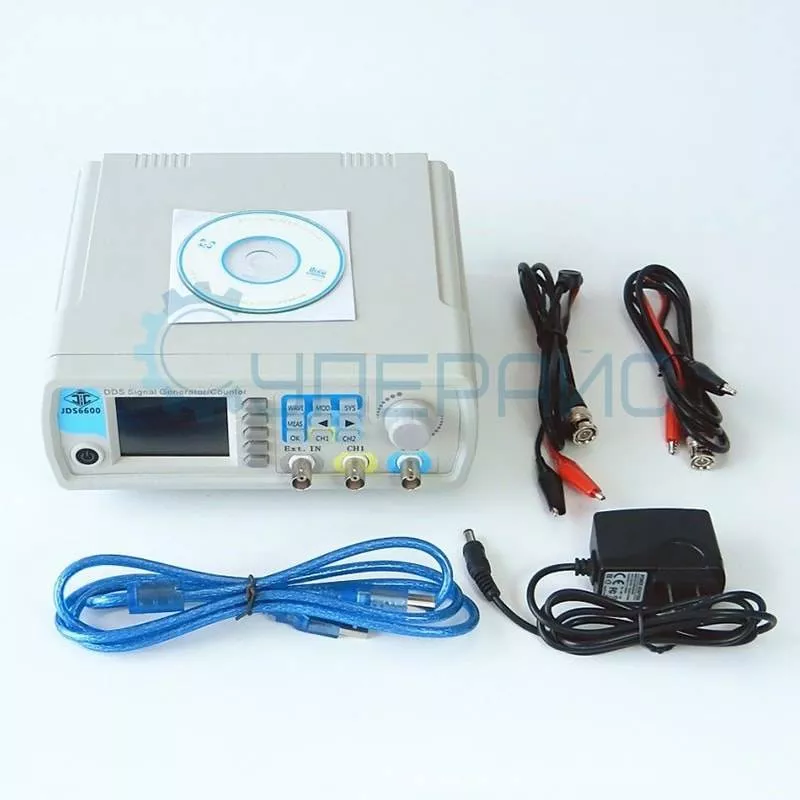

Комплектация | генератор сигналов JUNCE JDS6600-40M – 1 шт |
сетевой адаптер питания – 1 шт кабель USB – 1 шт BNC кабель – 2 шт инструкция по эксплуатации – 1 шт диск с программным обеспечением - 1 шт |
|
Совместимость |
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
Компания Hangzhou Junce Instruments обновила серию функциональных генераторов сигналов JDS6600, усовершенствовав их функциональность. Теперь в линейке представлены 5 генераторов сигнала, отличающиеся по диапазону частот для синуса. Улучшенные точностные и частотные характеристиками позволяют расширить перечень измерительных приложений генераторов. Обновленная модель двухканального генератора сигналов произвольной формы JDS6600 - 40M теперь имеет полосу пропускания до 40 МГц. Также увеличились частота дискретизации до 266 МВыб/с и вертикальное разрешение до 14 бит по амплитуде, что позволило минимизировать ошибки квантования, вызывающие искажения формы генерируемого сигнала при создании сигналов произвольной формы. JDS6600 - 40M оснащен высококонтрастным цветным ЖК-дисплеем 2,4 дюйма имеет функцию модуляции амплитуды и функции развертки по частоте. Имеет встроенный частотомер (100 МГц) и счетчик импульсов. Это отличный измерительный прибор, работающий с помощью технологии формирования сигнала методом прямого цифрового синтеза (DDS), с продолжительным сроком службы, подходящий для применения в промышленных и научных лабораториях, ремонтных мастерских, учебных заведениях.
Основные возможности и преимущества:
- 2 канала
- формирование до 60 видов сигналов произвольных форм с частотой до 6 МГц
- цветной ЖК дисплей 2,4 дюйма, отображающий форму выходного сигнала (в том числе и произвольных сигналов) одновременно для двух каналов
- высокая точность измерений
- частота выходного сигнала синусоидальной формы до 40 МГц, прямоугольной и треугольной форм до 15 МГц
- частота дискретизации 266 Мвыб/с, вертикальное разрешение 14 бит
- память формы сигнала 2048 точек
- разрешение по частоте 0,01 мкГц
- амплитуда выходного сигнала 2 мВ-5 В пик
- DDS генератор сигналов со стабильностью частоты 1 ррм
- каналы CH1 и CH2 полностью функциональны и независимы друг от друга; частота, амплитуда и смещение сигнала задаются по отдельности
- встроенный частотомер до 100 МГц и счетчик импульсов
- сохранение и использование 100 групп настроек
- точная регулировка длительности импульса 30нс-4000с и рабочего цикла
- формирование пачки заданного числа импульсов от 1 до 1048575
- точная настройка отклонения фазы между двумя каналами
- свипирование (развертка) частоты по линейному и логарифмическому закону, вверх, вниз, вверх-вниз
- коррекция скважности, амплитудная и частотная модуляции
- регулируемый ТТЛ/КМОП-выход
- интерфейс USB - UART
- интуитивно-понятный пользовательский интерфейс
- защита от короткого замыкания
- небольшие массогабариты
Превосходные технические характеристики, простота в использовании и удобный графический дисплей - всё это прекрасно сочетается в данной модели генератора сигналов произвольной формы. Это отличный измерительный прибор, с продолжительным сроком службы, подходящий для применения в промышленных и научных лабораториях, ремонтных мастерских, учебных заведениях.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
