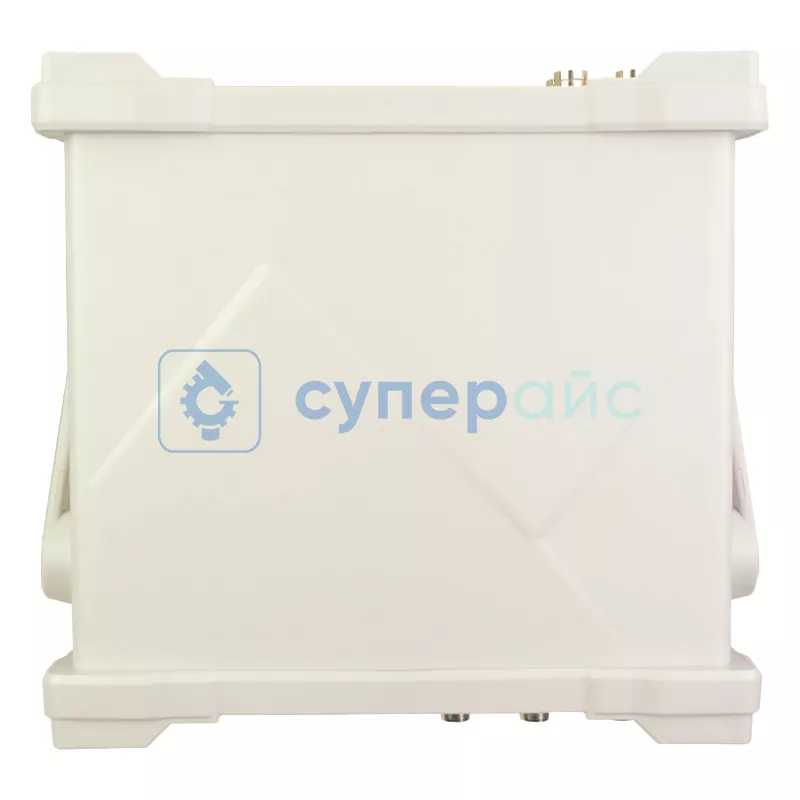

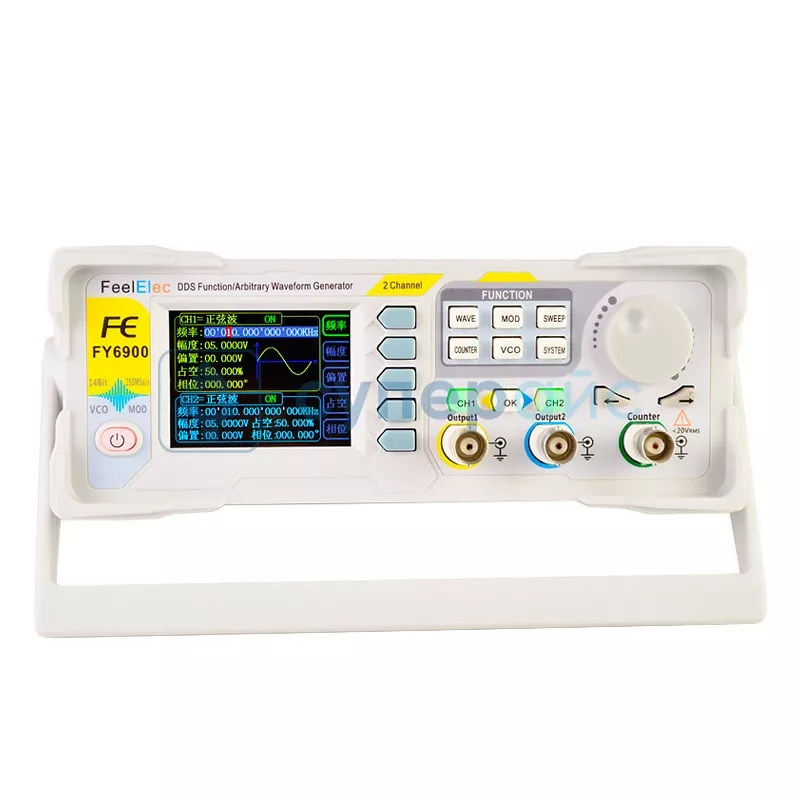

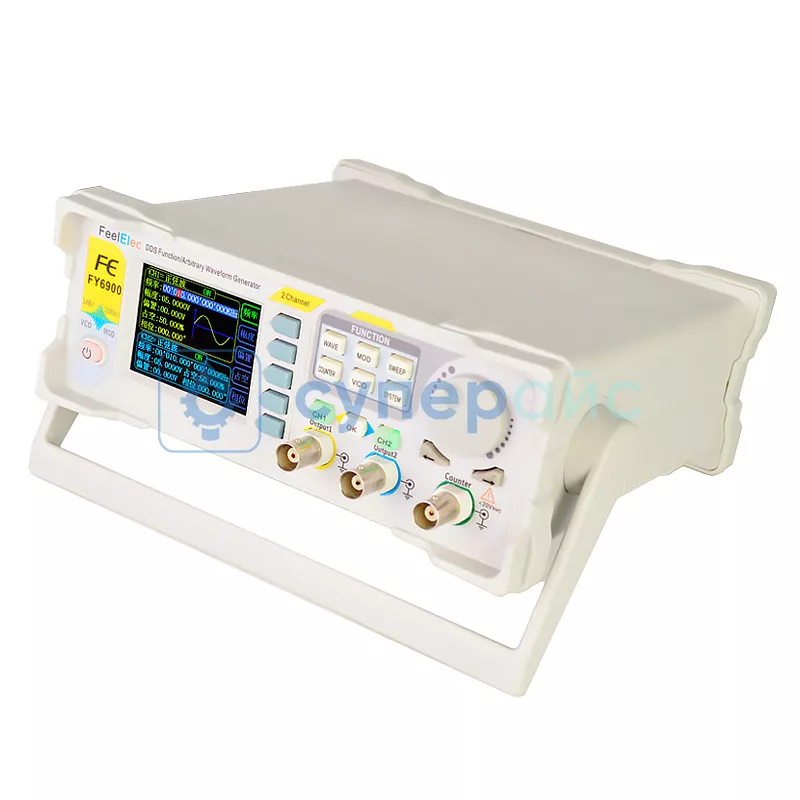

Генератор произвольных сигналов FeelTech FY6900-20M
9 320 ₽
9 320 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 9 шт.
Артикул (код товара)
28292
Модель (серия)
FY6900-20M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY6900-20M
Общие данные
Артикул (код товара)
28292
Производитель (бренд)
Модель (серия)
FY6900-20M
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
20 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
Точность, %
Частота дискретизации на канал, МВыб/с
Точность, %
Формы сигналов и функции генерации
Виды модуляции
АМн
ЧМн
PSK (ФМн)
АМ
ЧМ
ФМ
ЧМн
PSK (ФМн)
АМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
TTL
TTL
Габариты и вес
Вес нетто, кг
Описание FeelTech FY6900-20M
Технические характеристики FeelTech FY6900-20M
| Количество каналов | 2 |
| Диапазон частот | 0 - 20 МГц |
| Частота дискретизации | 250 МВыб/с |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, импульсная, TTL/CMOS, DC, полуволна, полная волна, многотональный, шум, кардиограмма, синхроимпульсный, узкоимпульсный, импульс Лоренца, гауссовый белый шум, AM, FM, произвольная и др. |
| Длина волны | 8192 точек |
| Вертикальное разрешение | 14 бит |
| Синусоидальная волна | подавление гармоник: ≥ 50 дБн (<1 МГц); ≥ 45 дБ (1 МГц - 60 МГц) |
| полное гармоническое искажение: < 0,5% (20 Гц - 20 кГц, 0 дБм) | |
| Прямоугольная волна | перекос: ≤ 5%, время подъема: ≤ 7 нс |
| Пилообразная волна | линейность ≥ 99% (разрешение 0,01%) |
| Импульсная волна | диапазон рабочего цикла: 0,01 - 99,9% |
| Характеристики частоты | |
| Диапазоны частот |
синус: 0 - 20 МГц прямоугольник: 0 - 15 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 10 МГц произвольные: 0 - 10 МГц |
| Разрешение | 1 мкГц |
| Минимальная ширина импульса | 20 нс |
| Точность | ±20 ppm |
| Стабильность | ±1 ppm / 3 часа |
| Выходные характеристики | |
| Диапазон выходной амплитуды |
частота < 5 МГц: 1 мВ п-п - 24 В п-п частота 5 - 10 МГц: 1 мВ п-п - 20 В п-п частота 10 - 20 МГц: 1 мВ п-п - 10 В п-п частота < 60 МГц: 1 мВ п-п - 5 В п-п |
| Амплитудное разрешение | 1 мВ |
| Стабильность амплитуды | ±0,5% / 5 ч |
| Амплитудная плоскостность |
±5% (< 10 МГц) ±10% (> 10 МГц) |
| Выходной импеданс | 50 Ом ± 10% (типичный) |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току | |
| Диапазон регулировки смещения |
±12 В (< 20 МГц) ±2,5 В (> 20 МГц) |
| Минимальное разрешение смещения | 1 мВ |
| Фазовые характеристики | |
| Диапазон | 0 - 359,99° |
| Разрешение | 0,01° |
| Выход TTL | |
| Амплитуда | > 3 В п-п |
| Коэффициент развертывания | > 8 TTL |
| Время нарастания / спада уровня | ≤ 10 нс |
| Выход CMOS | |
| Низкий уровень | < 0,3 В |
| Высокий уровень | 1 - 12 В |
| Время нарастания / спада уровня | ≤ 18 нс |
| Внешние измерения | |
| Функция | частота, период, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл |
| Диапазон входного напряжения | 1 - 12 В |
| Частотомер | |
| Разрешение | 0,01 Гц (время выхода = 100 с) |
| Диапазон | 0,01 Гц - 100 МГц |
| Период | |
| Диапазон | 5 нс - 20 с |
| Ширина импульса | |
| Разрешение | 5 нс |
| Диапазон | 0 - 20 с |
| Рабочий цикл | |
| Диапазон | 0 - 100% |
| Функция сканирования | |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Направление | вверх, вниз |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) |
| Длительность периода изменения частоты | 0,01 - 999,99 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| VCO (управление выходным напряжением) | |
| Диапазон сигнала модуляции для входа | 0 - 5 В |
| Диапазон частот сигнала | 0 - 2000 Гц |
| Объект управления | частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, рабочий цикл управления напряжением |
| Специальная функция | амплитудная модуляция (AM) или частотная модуляция (FM) с помощью внешнего аналогового сигнала |
| Характеристики модуляции | |
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK |
| Форма несущей волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная (кроме DC) |
| AM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
| Глубина | 0 - 120% |
| FM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
| PM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
| Отклонение фазы | 0° - 360° |
| ASK, FSK, PSK | |
| Источник | внутренний, внешний, ручной |
| Модулирующая форма волны | прямоугольная 50% рабочего цикла |
| Частота | 1 мкГц - 10 МГц |
| Характеристики BURST | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) |
| Количество | 1 - 1048575 |
| Источник запуска | внутренний, внешний (AC/DC) или ручной |
| Общие характеристики | |
| Дисплей | 2,4-дюймовый ЖК, цветной (TFT) |
| Хранение | 20 записей |
| Интерфейс | USB |
| Скорость передачи данных | 115200 бит/с |
| Питание | 100 - 240 В |
| Рабочая температура | 0 - 40°C, влажность < 80% |
| Габариты изделия | 200 х 190 х 90 мм |
| Габариты упаковки | 275 х 215 х 90 мм |
| Вес нетто | 850 г |
| Вес брутто | 1,078 кг |
| Комплектация |
генератор сигналов FeelTech FY6900-20M – 1 шт кабель питания - 1 шт USB кабель - 1 шт BNC-BNC кабель - 1 шт кабель BNC-крокодил - 1 шт |
Обзорная таблица генераторов сигнала FeelTech
| Характеристики | FY6900-20M | FeelElec FY6900-30M | FY6900-40M | FY6900-50M | FeelElec FY6900-60M | FY6900-100M | |
| Количество каналов | 2 | ||||||
| Диапазон частот | 0 - 20 МГц | 1 мкГц - 30 МГц | 0 - 40 МГц | 0 - 50 МГц | 1 мкГц - 60 МГц | 0 - 100 МГц | |
| Частота дискретизации | 250 МВыб/с | ||||||
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, импульсная, TTL/CMOS, DC, полуволна, полная волна, многотональный, шум, кардиограмма, синхроимпульсный, узкоимпульсный, импульс Лоренца, гауссовый белый шум, AM, FM, произвольная и др. | ||||||
| Длина волны | 8192 точек | ||||||
| Вертикальное разрешение | 14 бит | ||||||
| Диапазоны частот |
синус: 0 - 20 МГц прямоугольник: 0 - 15 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 10 МГц произвольные: 0 - 10 МГц |
синус: 1 мкГц - 30 МГц прямоугольник: 1 мкГц - 25 МГц треугольник: 1 мкГц - 10 МГц импульс: 1 мкГц - 10 МГц TTL/CMOS: 1 мкГц - 10 МГц произвольные: 1 мкГц - 10 МГц |
синус: 0 - 40 МГц прямоугольник: 0 - 25 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 20 МГц произвольные: 0 - 10 МГц |
синус: 0 - 50 МГц прямоугольник: 0 - 25 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 20 МГц произвольные: 0 - 10 МГц |
синус: 1 мкГц - 60 МГц прямоугольник: 1 мкГц - 25 МГц треугольник: 1 мкГц - 10 МГц импульс: 1 мкГц - 10 МГц TTL/CMOS: 1 мкГц - 10 МГц произвольные: 1 мкГц - 10 МГц |
синус: 0 - 100 МГц прямоугольник: 0 - 25 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 20 МГц произвольные: 0 - 10 МГц |
|
| Дисплей | 2,4-дюймовый ЖК, цветной (TFT) | ||||||
| Хранение | 20 записей | нет | 20 записей | нет | 20 записей | ||
| Интерфейс | USB | USB, TTL Out | USB | USB, TTL Out | USB | ||
| Скорость передачи данных | 9600 бит/с | ||||||
