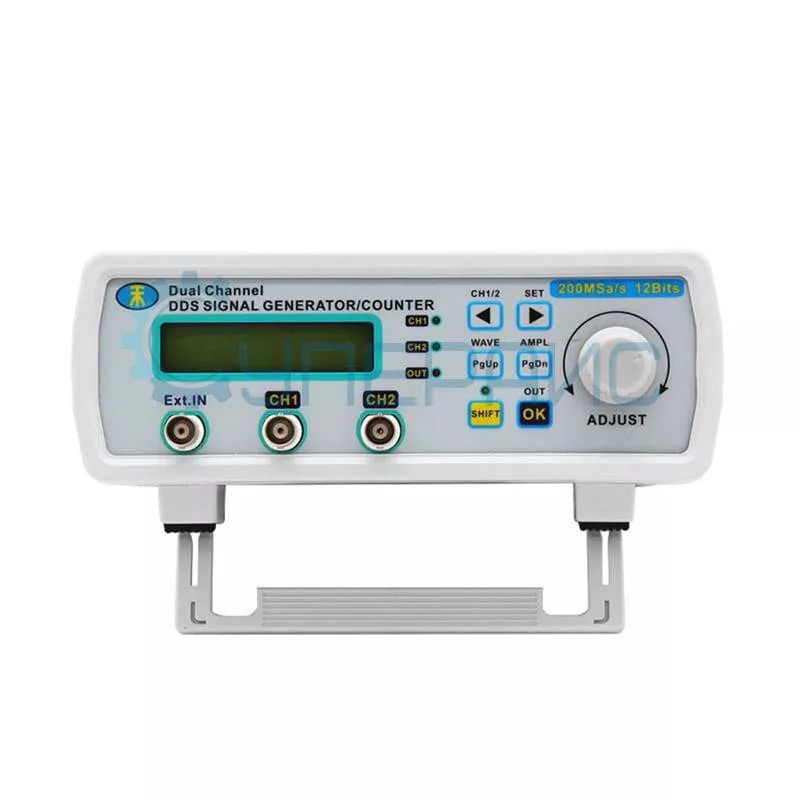

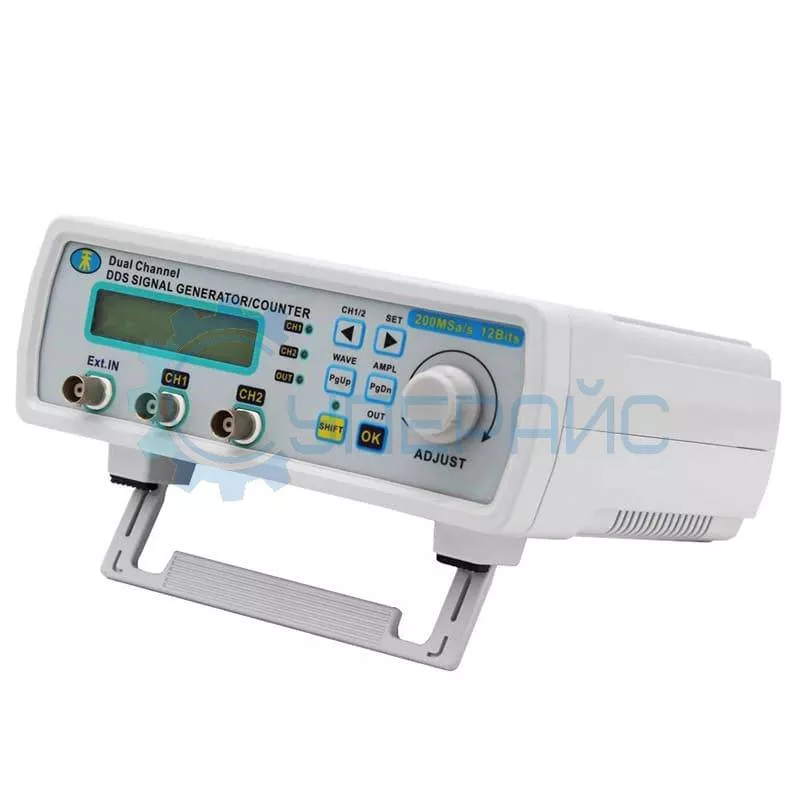

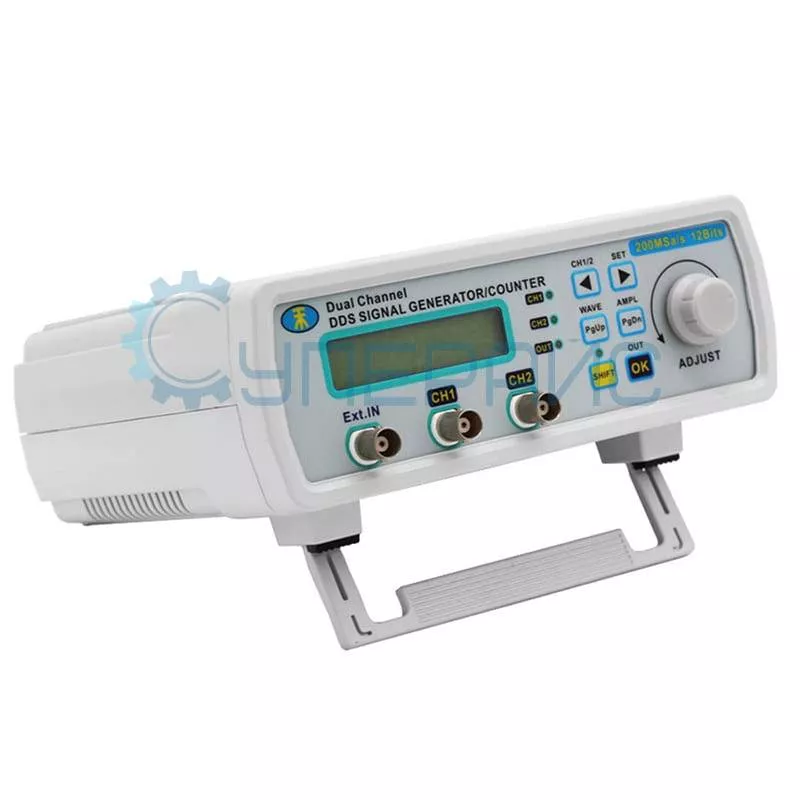

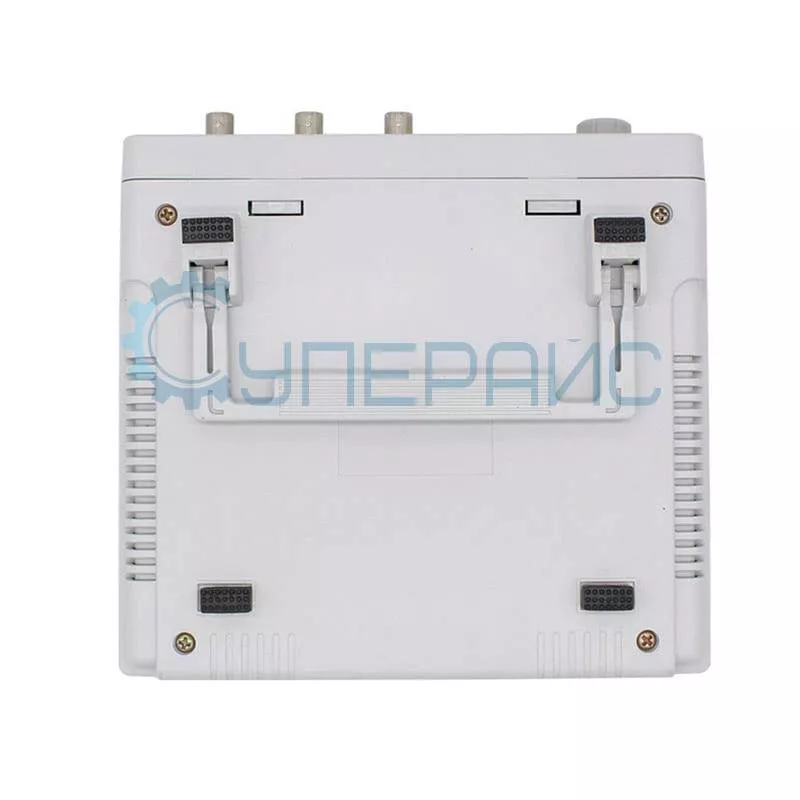

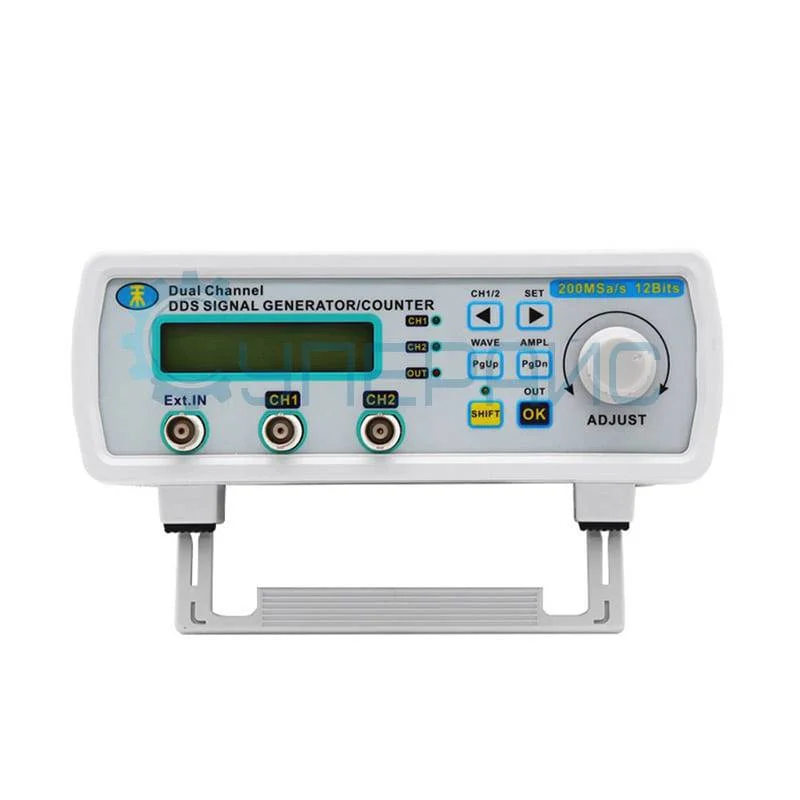

Генератор сигналов JUNTEK MHS-5206A (6 МГц)
7 770 ₽
7 770 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 8 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
5143
Модель (серия)
HS-5206A
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JUNTEK HS-5206A
Общие данные
Артикул (код товара)
5143
Производитель (бренд)
Модель (серия)
HS-5206A
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
6 МГц
Мин. частота
0,01 Гц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Виды модуляции
АМ
ЧМ
ФМ
ИМ
ЧМ
ФМ
ИМ
Генератор качающейся частоты (ГКЧ)
Нет
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Пилообразный и треугольный сигналы
Шум
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
Габариты и вес
Вес нетто, кг
Описание JUNTEK HS-5206A
Технические характеристики JUNTEK MHS-5206A
| Характеристики сигнала | |
| Количество каналов | 2 |
| Полоса пропускания | 0,01 Гц ~ 6 МГц |
| Типы сигналов | синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла), пилообразная, шумовая, Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и произвольные сигналы (60 форм) |
| Диапазоны частот |
синусоидальная: от 0,01 Гц до 6 МГц прямоугольная: от 0,01 Гц до 6 МГц треугольная: от 0,01 Гц до 6 МГц пилообразная: от 0,01 Гц до 6 МГц TTL цифровой сигнал: от 0,01 Гц до 6 МГц сигнал произвольной формы от 0,01 Гц до 6 МГц |
| Длина волны | 2048 точек |
| Частота дискретизации | 200 МВыб/с |
| Разрешение по амплитуде | 12 бит |
| Синусоидальный сигнал | |
| Подавление гармоник | ≥ 40 дБ (< 1МГц) 35 дБ (1 МГц ~ 25 МГц) |
| Полное гармоническое искажение | < 0,8 % (20 Гц ~ 20 кГц) |
| Прямоугольный сигнал | |
| Длительность фронта | < 20 нс |
| Перекос | 5 % |
| Диапазон рабочего цикла | 0,1 ~ 99,9 % |
| TTL/COMS | |
| Длительность фронта: | ≥ 20 нс |
| Низкий уровень | < 0,3 В |
| Высокий уровень | 1 В ~ 10 В |
| Сигнал произвольной формы | |
| Память | 1 КБ/16 групп |
| Частотные характеристики | |
| Разрешение по частоте | 10 мГц |
| Погрешность частоты | ± 5 x 10-6 |
| Стабильность частоты | ± 1 x 10-6 |
| Выходной импеданс | 50 Ом ± 10 % |
| Амплитудные характеристики | |
| Диапазон амплитуд | 5 мВ (пик-пик) ~ 20 В (пик-пик) |
| Разрешающая способность по амплитуде | 1 мВ(пик-пик) (аттенюатор 20 дБ); 10 мВ(пик-пик) (без ослабления) |
| Стабильность амплитуды | ± 0,5% (каждые 5 часов) |
| Погрешность амплитуды | ± 1 % + 10 мВ (частота 1 КГц, 15 В(пик-пик)) |
|
Диапазон смещения |
-120 % ~ +120 % (соотношение напряжения смещения и амплитуды сигнала) |
| Диапазон регулировки фазы | 0 ~ 359 ° |
| Разрешение фазы | 1 ° |
| Характеристики частотомера и счетчика импульсов | |
| Диапазон измерения частоты |
gate-time = 10 с 0,1 Гц ~ 60 МГц gate-time = 1 с 1 Гц ~ 60 МГц gate-time = 0,1 с 10 Гц ~ 60 МГц gate-time = 0,01 с 100 Гц ~ 60 МГц |
| Диапазон измерения | 0 ~ 4294967295 |
| Режим подсчета | ручной |
| Диапазон входного сигнала | 0,5 В(пик-пик) ~ 20 В(пик-пик) |
| Длительность положительного / отрицательного импульса | 10 нс - 10 с |
| Период | 20 нс - 20 с |
| Общие характеристики | |

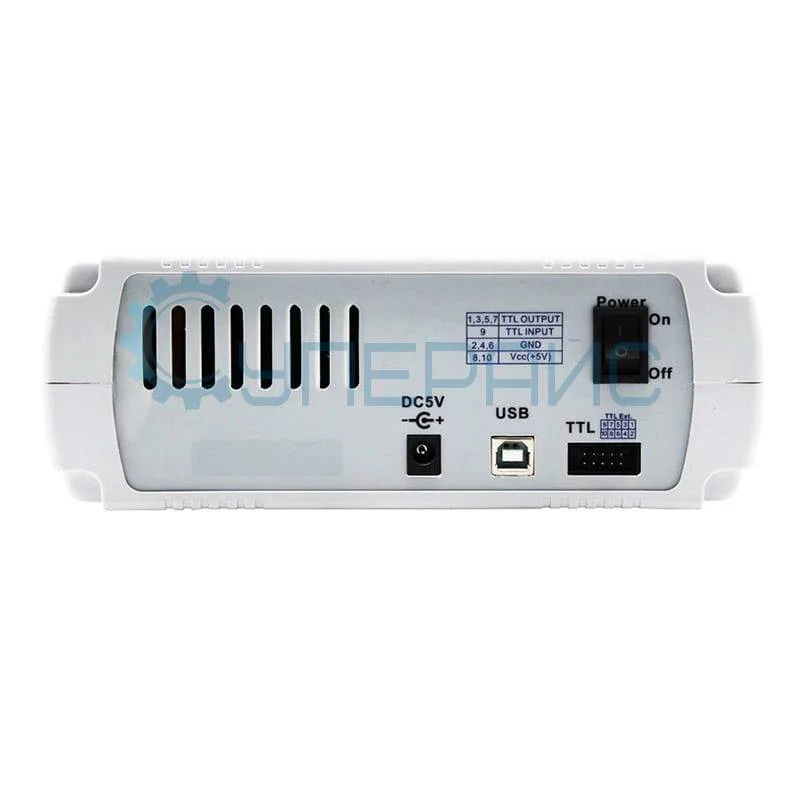

| Интерфейс | USB |
| Скорость соединения | 57600 бит/с |
| Рабочая температура | -10 ~ 50 ℃ |
| Рабочая влажность | < 80 % |
| Питание | DC 5V |
| Габариты прибора | 180 x 190 x 72 мм |
| Габариты упаковки | 260 x 215 x 100 мм |
| Вес нетто | 520 г |
| Вес брутто | 976 г |

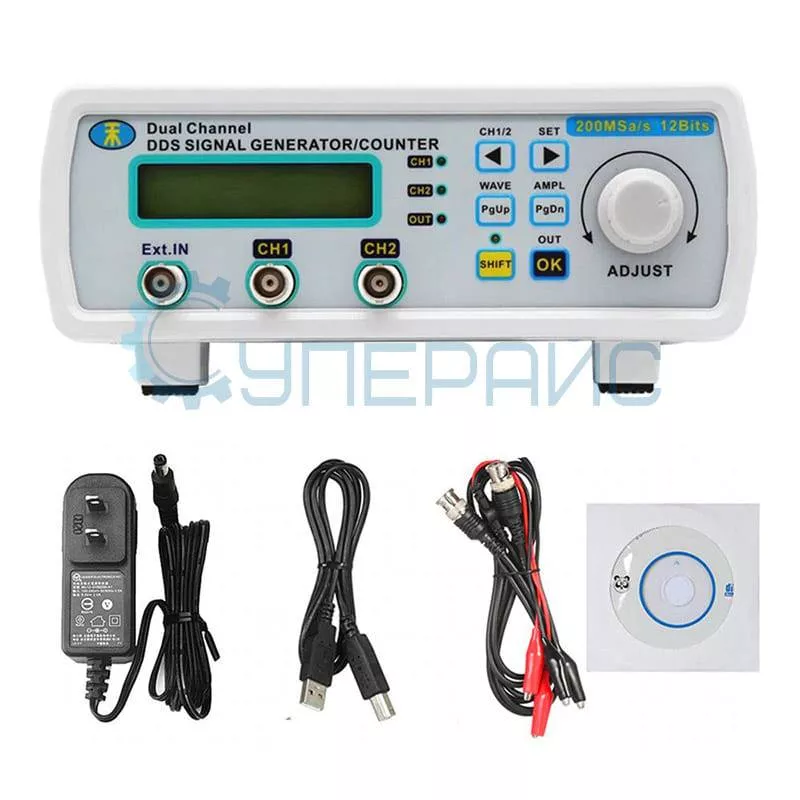

| Комплектация |
генератор сигналов JUNTEK MHS-5206A - 1 шт кабель питания – 1 шт TTL модуль – 1 шт USB кабель – 1 шт BNC кабель – 1 шт диск с ПО – 1 шт |
| Совместимость |
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
Обратите внимание: приборы бренда JUNTEK могут встречаться под разными вариантами написания: JUNCTEK, JUNTEK или JUNCE. Разница в наименовании обусловлена маркировкой поставщика, и различия в написании не влияют на соответствие заказанному оборудованию.
Документация и ПО JUNTEK HS-5206A
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации для генератора сигналов MHS-5200A
Язык:
Английский
Размер и тип:
1,08 МБ,
PDF
Инструкция по эксплуатации для генератора сигналов MHS-5200A
Язык:
Русский
Размер и тип:
336 КБ,
HTML
HTML
Инструкция по эксплуатации генератора сигналов MHS-5200A
Язык:
Китайский
Размер и тип:
1,45 МБ,
PDF
Программное обеспечение для генератора сигналов MHS-5200A
Язык:
Английский
Версия:
5.01
Размер и тип:
108,8 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы JUNTEK HS-5206A
LSA
03.07.2025 18:16:53

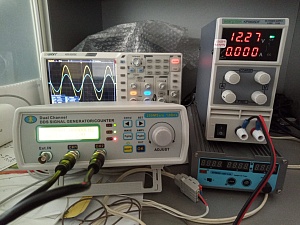

Приобрёл данный генератор для работы на предприятии. Маленький, лёгкий, удобный, очень функциональный. Диапазон до 6 МГц для меня более, чем достаточен. Пересмотрел много моделей и остановился на этом приборе, как наиболее подходящем, с наилучшим соотношением цена-функциональные возможности. Два идентичных канала с произвольным гарантированным фазовым сдвигом и возможностью создавать свои собственные сигналы любой формы для меня стали определяющими.
Все приборы на фото приобретены в СУПЕРАЙС!
Все приборы на фото приобретены в СУПЕРАЙС!
SUPEREYES.RU
04.07.2025 06:42:40
LSA
Приобрёл данный генератор для работы на предприятии. Маленький, лёгкий, удобный, очень функциональный. Диапазон до 6 МГц для меня более, чем достаточен. Пересмотрел много моделей и остановился на этом приборе, как наиболее подходящем, с наилучшим соотношением цена-функциональные возможности. Два идентичных канала с произвольным гарантированным фазовым сдвигом и возможностью создавать свои собственные сигналы любой формы для меня стали определяющими.
Все приборы на фото приобретены в СУПЕРАЙС!
Приобрёл данный генератор для работы на предприятии. Маленький, лёгкий, удобный, очень функциональный. Диапазон до 6 МГц для меня более, чем достаточен. Пересмотрел много моделей и остановился на этом приборе, как наиболее подходящем, с наилучшим соотношением цена-функциональные возможности. Два идентичных канала с произвольным гарантированным фазовым сдвигом и возможностью создавать свои собственные сигналы любой формы для меня стали определяющими.
Все приборы на фото приобретены в СУПЕРАЙС!
Здравствуйте!
Спасибо за ваш подробный отзыв о генераторе. Очень приятно узнать, что вы тщательно подошли к выбору и остались довольны покупкой. Вы отметили компактность, легкость, широкий функционал и удобство работы с двумя каналами — эти особенности действительно важны для профессионального использования.
Отдельно благодарим за доверие к магазину и ваши слова о хорошем соотношении цены и возможностей. Мы ценим, что все ваши приборы приобретены у нас — для нас это лучшая оценка работы!
Будем рады видеть вас снова!
С уважением, Администрация магазина Суперайс
