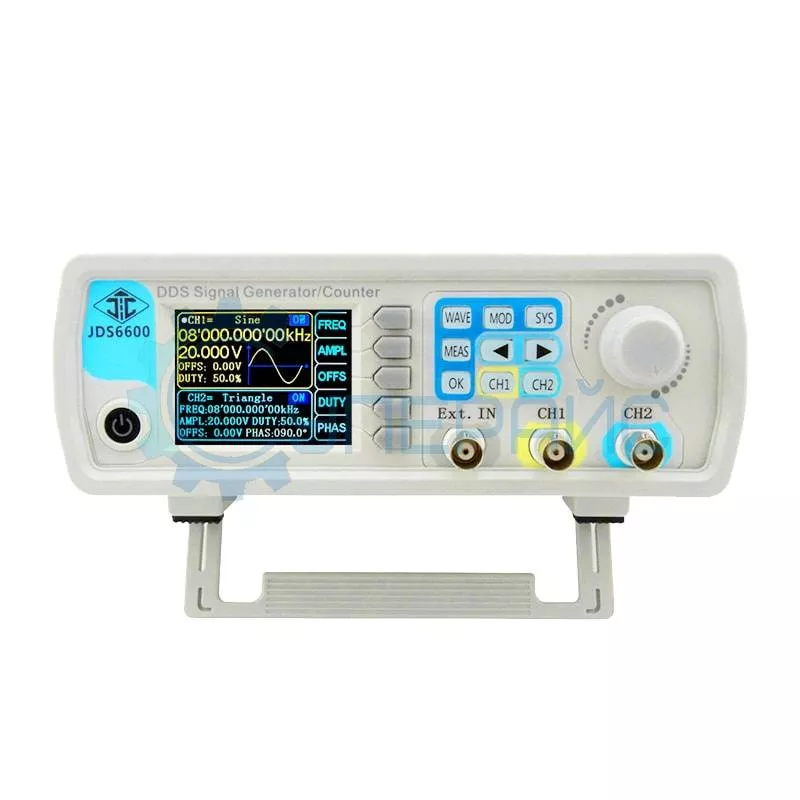

Генератор сигналов JUNCE JDS6600 - 50M (2 канала х 50 МГц)

Код товара: 1453

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 6784
            [SRC] => /upload/iblock/ffe/ffe423450c0bd42953531531b4b0fcdc.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 6785
            [SRC] => /upload/iblock/f8a/f8abdf67faef8902c283908166569edc.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 6786
            [SRC] => /upload/iblock/005/005e2b95f2bbc7daa1f31d7fa70c1830.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 6787
            [SRC] => /upload/iblock/082/082a53a142b884bd12f6f1dccd082636.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 6788
            [SRC] => /upload/iblock/68c/68cc0924a74487c1c893e9a1039f485b.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 6789
            [SRC] => /upload/iblock/2fd/2fd24eb277c63700954c0380e803aac0.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 6790
            [SRC] => /upload/iblock/9b8/9b81a742843c4dd70ced2bc9621110fb.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [7] => Array
        (
            [ID] => 6791
            [SRC] => /upload/iblock/1eb/1ebd70ab9db9069274d996b284c98be9.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)

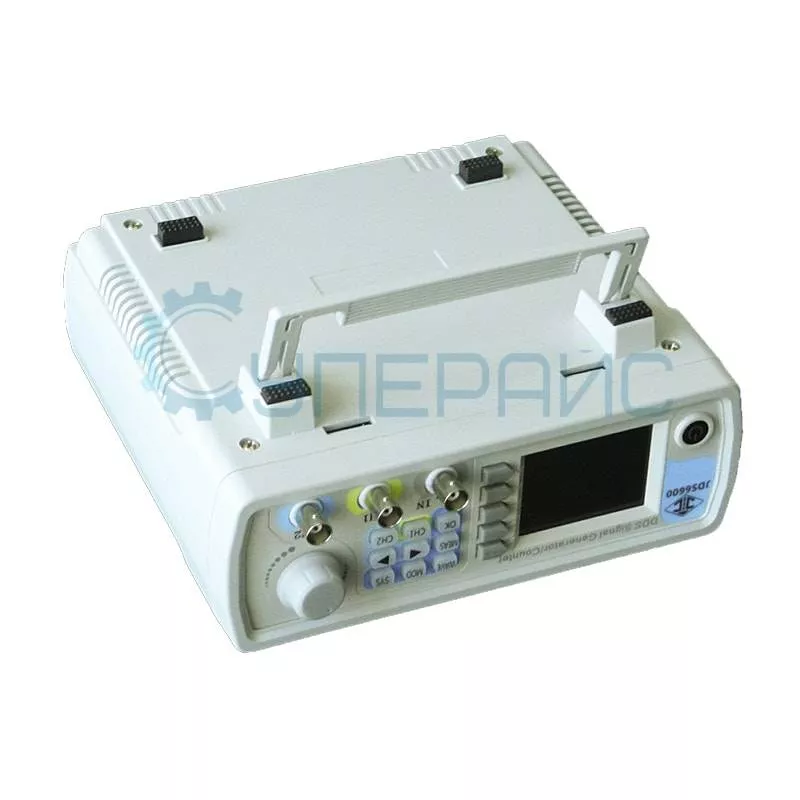

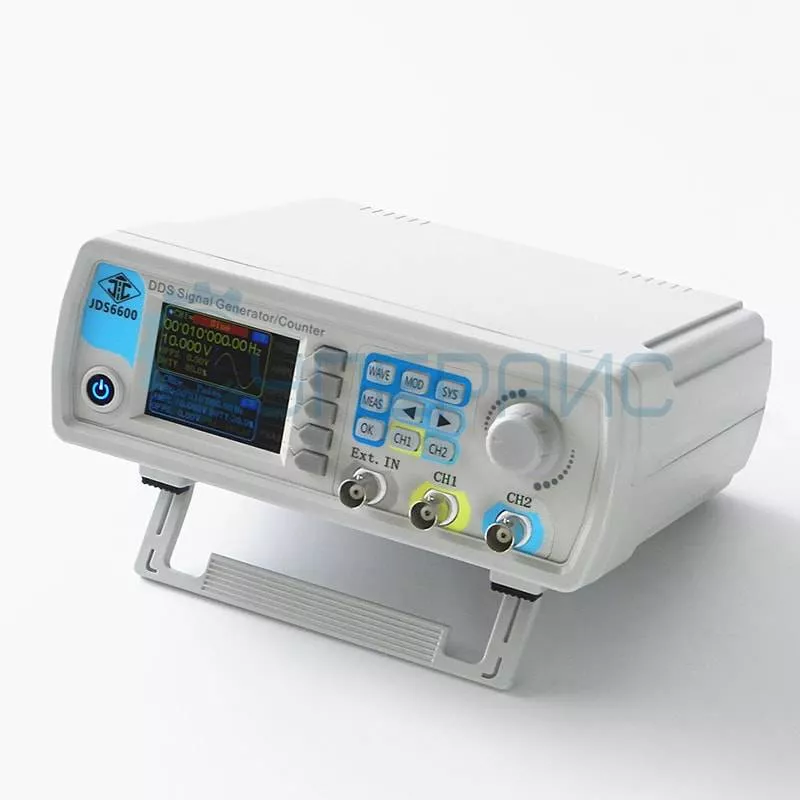

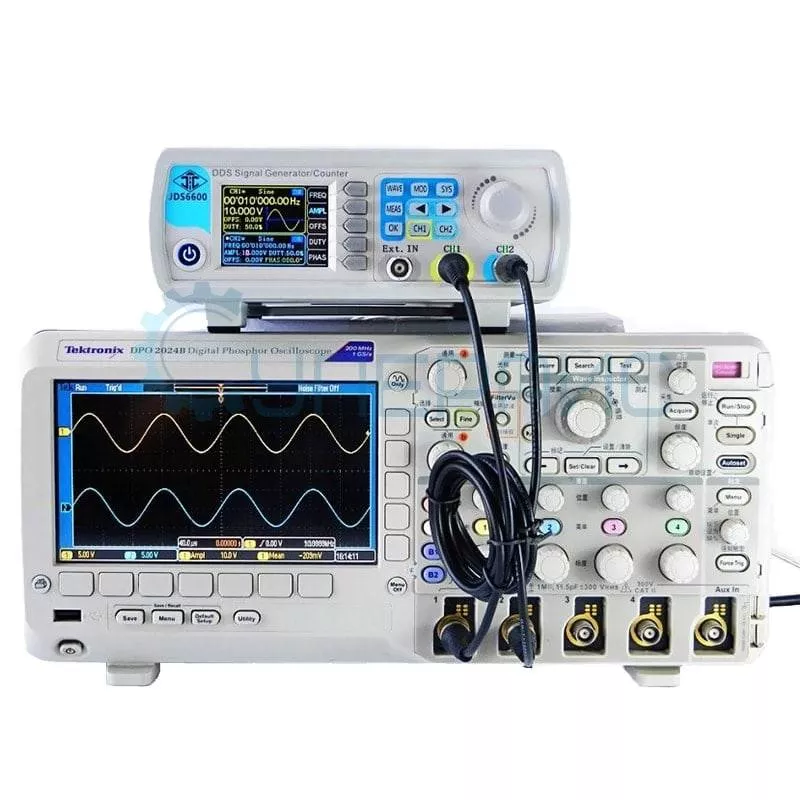

Генератор сигналов JUNCE JDS6600 - 50M (2 канала х 50 МГц)
Генератор сигналов JUNCE JDS6600 - 50M (2 канала х 50 МГц)
Генератор сигналов JUNCE JDS6600 - 50M (2 канала х 50 МГц)
Генератор сигналов JUNCE JDS6600 - 50M (2 канала х 50 МГц)
Генератор сигналов JUNCE JDS6600 - 50M (2 канала х 50 МГц)
Генератор сигналов JUNCE JDS6600 - 50M (2 канала х 50 МГц)
Генератор сигналов JUNCE JDS6600 - 50M (2 канала х 50 МГц)
Генератор сигналов JUNCE JDS6600 - 50M (2 канала х 50 МГц)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNCE JDS6600-50M

Характеристики генератора сигналов
Характеристики сигнала
Количество каналов 2
Полоса пропускания 50 МГц
Частота дискретизации 266 МВыб/с
Форма сигналов синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла), пилообразная, шумовая, Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и произвольные сигналы (60 форм, по умолчанию установлено 15 групп)
Длина волны 2048 бит
Вертикальное разрешение 14 бит
Синус подавление гармоник: ≥ 45 дБн (<1 МГц); ≥ 40 дБ (1 МГц - 20 МГц)
полное гармоническое искажение: < 0,8 % (20 Гц - 20 кГц, 0 дБм)
Квадрат перекос: ≤ 5 %
Импульс диапазон рабочего цикла: 0,1 % - 99,9 %
Пила линейность≥ 98 % (0,01 Гц + 10 кГц)
Память
100 групп (от 00 до 99 (при вкл. питания загружается позиция 00)
Характеристики частоты
Диапазоны частот синус: 0,01 мкГц - 50 МГц
квадрат: 0,01 мкГц - 15 МГц
треугольник: 0,01 мкГц - 15 МГц
импульс: 0,01 мкГц - 6 МГц
CMOS/TTL цифровой сигнал: 0,01 мкГц - 6 МГц
сигнал произвольной формы: 0,01 мкГц - 6 МГц
Время нарастания сигнала ≤ 15 нс
Диапазон регулировки длительности импульс 30 нс - 4000 с
Разрешающая способность по частоте
минимум: 0,01 мкГц
Точность частоты ± 20 ppm
Стабильность частоты ±1 ppm / 3ч
Характеристики амплитуды
Диапазон выходной амплитуды 2mVpp-5Vpp
Частота ≥ 30 МГц
Разрешающая способность по амплитуде
1 мВ
Стабильность амплитуды ± 0,5% / 5 ч
Выходной импеданс 50 Ом ± 10% (типичный)
Защита выхода выходы выдерживают короткое замыкание в течение 60 с
Смещение по постоянному току амплитуда выходного сигнала: от 0 В до 0,4 В
диапазон регулировки смещения: -0,25 В - 0,25 В
разрешение смещения: 0,01 В
Фаза колебаний
диапазон регулировки фазы 0 - 359,9°
разрешение фазы: 0,1 °
Выход TTL / COMS низкий уровень: 0,3 В
высокий уровень: 1 В - 10 В
время нарастания / спада уровня: ≤ 20 нс
Характеристики частотомера и счетчика импульсов
Диапазон измерения частоты
1 Гц - 100 МГц
Диапазон измерения
0 - 4294967295
Совмещенный режим
2 вида режима сопряжения, DC и AC
Режим подсчета
ручной
Диапазон входного сигнала 2mVpp-20Vpp
Длительность положительного / отрицательного импульса 0,1 нс - 20 с
Период 0,1 нс - 20 с
Характеристики генератора качающейся частоты
Каналы CH1 или CH2
Тип развертки линейная развертка, логарифмическая развертка
Длительность периода изменения частоты
0,1 с - 999,9 с
Диапазон настройки произвольно устанавливается между начальной и конечной точками
Режимы свипирования вверх, вниз, вверх-вниз
Характеристики генератора пачки импульсов
Количество импульсов 1 - 1048575
Общие характеристики
Дисплей диагональ 2,4 дюйма, цветной (TFT), 320 × 240 пикселей
Языки меню английский

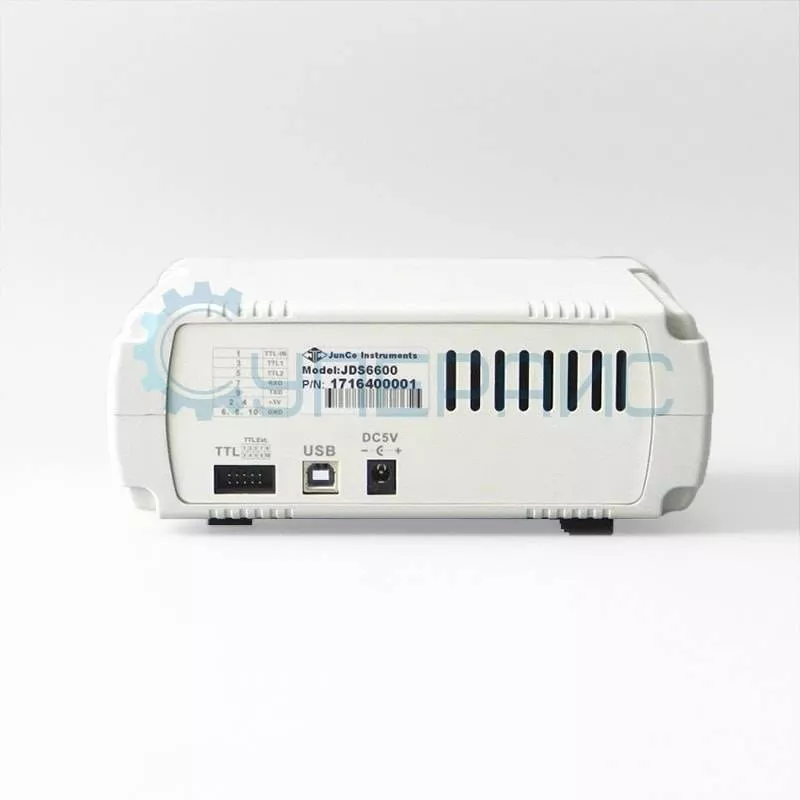

Интерфейсы USB, UART с уровнями TTL для удобства пользовательских экспериментов
Питание DC 5 В ± 0,5 В
Технология производства поверхностный монтаж, применение FPGA, высокая надежность, длительное время эксплуатации
Индикация событий включения и выключения пользователем
Габариты 194 х 178 х 69 мм
Вес нетто 600 г

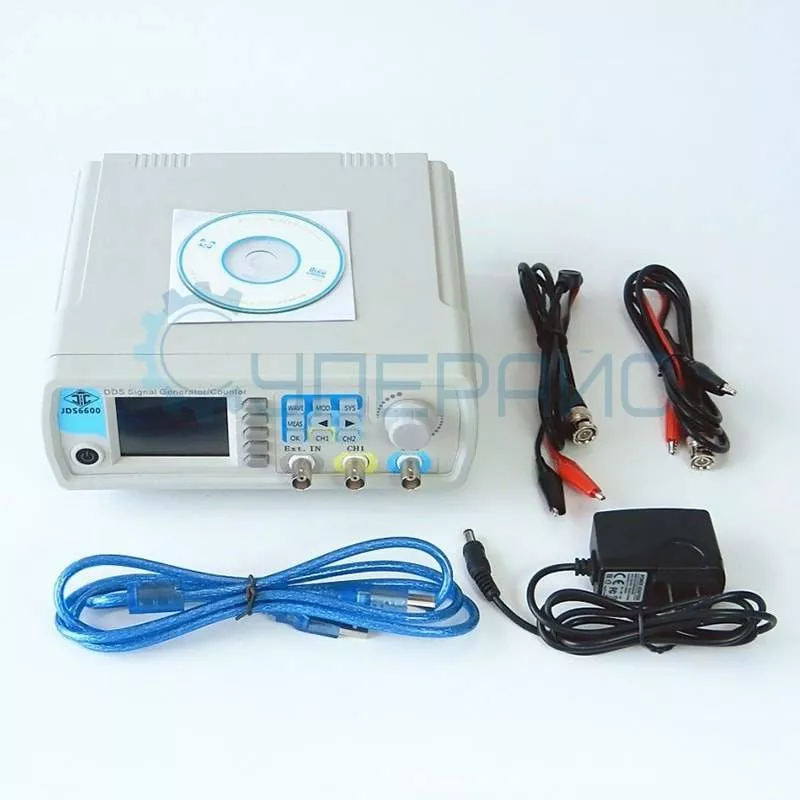

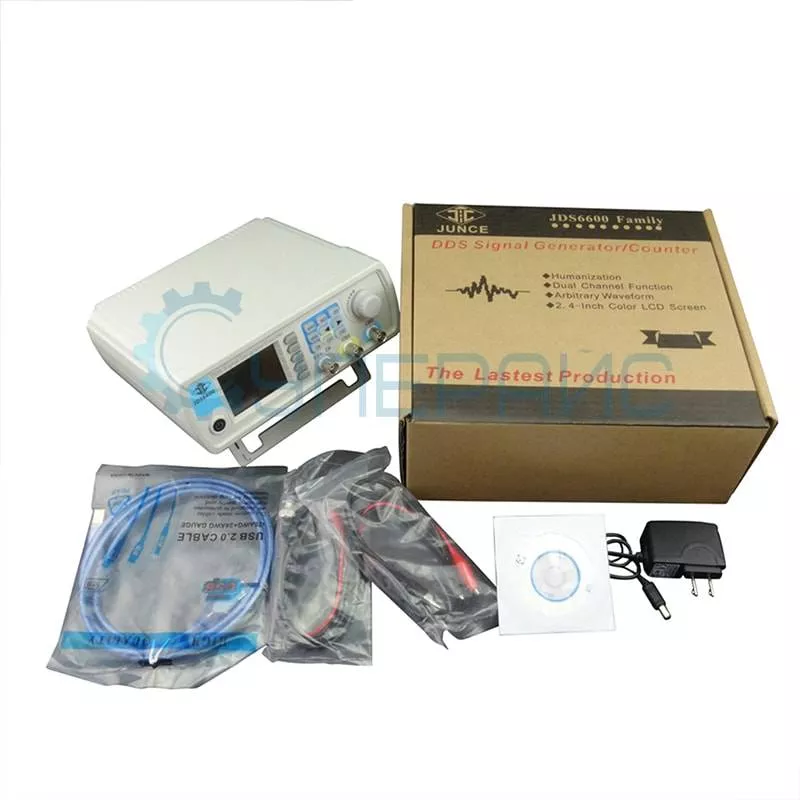

Комплектация генератор сигналов JUNCE JDS6600-50M – 1 шт
сетевой адаптер питания – 1 шт
кабель USB – 1 шт
BNC кабель – 2 шт
инструкция по эксплуатации – 1 шт
диск с программным обеспечением - 1 шт
Совместимость Двухканальный усилитель мощности сигнала JUNTEK DPA-1698
Усилитель мощности сигнала генератора JUNTEK DPA-2698

Линейка JDS6600 функциональных генераторов сигналов дополнилась двумя новыми моделями с диапазоном частот (синус) до 50 МГц и до 60 МГц: данной моделью и JDS6600-60M (соответственно). Это генераторы сигналов произвольной формы, позволяющие формировать не только стандартные формы сигналов (синус, прямоугольник, треугольник, пила, импульс, шум), но и сигналы сложных, заданных пользователем форм. JDS6600-50M построен на основе технологии формирования сигнала методом прямого цифрового синтеза (DDS), благодаря чему обладает прекрасной стабильностью и погрешностью установки и малым уровнем гармонических искажений синусоидального сигнала.

Основные возможности и преимущества:


  • формирование до 60 видов сигналов произвольных форм с частотой до 6 МГц
  • цветной ЖК дисплей 2,4 дюйма, отображающий форму выходного сигнала (в том числе и произвольных сигналов) одновременно для двух каналов
  • высокая точность измерений
  • частота выходного сигнала синусоидальной формы до 50 МГц, прямоугольной и треугольной форм до 15 МГц
  • частота дискретизации 266 Мвыб/с, вертикальное разрешение 14 бит
  • память формы сигнала 2048 точек
  • разрешение по частоте 0,01 мкГц
  • амплитуда выходного сигнала 2 мВ...5 В пик
  • DDS генератор сигналов со стабильностью частоты 1 ррм
  • каналы CH1 и CH2 полностью функциональны и независимы друг от друга; частота, амплитуда и смещение сигнала задаются по отдельности
  • встроенный частотомер до 100 МГц и счетчик импульсов
  • сохранение и использование 100 групп настроек
  • точная регулировка длительности импульса 30нс-4000с и рабочего цикла
  • формирование пачки заданного числа импульсов от 1 до 1048575
  • точная настройка отклонения фазы между двумя каналами
  • свипирование (развертка) частоты по линейному и логарифмическому закону, вверх, вниз, вверх-вниз
  • коррекция скважности, амплитудная и частотная модуляции
  • регулируемый ТТЛ/КМОП-выход
  • интерфейс USB - UART
  • интуитивно-понятный пользовательский интерфейс
  • защита от короткого замыкания
  • небольшие массогабариты
  • Генератор сигналов произвольной формы JDS6600-50M имеет различные области применения, включая проектирование и тестирование электронной аппаратуры, моделирование работы датчиков. Особенно заинтересует для инженеров-разработчиков электроники и энтузиастов, работников научно-исследовательских институтов и промышленных предприятий.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
