Генератор сигналов MHS-5225A (25 МГц)
6 660 ₽
6 660 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 9 шт.
Артикул (код товара)
398
Модель (серия)
MHS-5225A
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JUNTEK MHS-5225A
Общие данные
Артикул (код товара)
398
Производитель (бренд)
Модель (серия)
MHS-5225A
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
25 МГц
Мин. частота
0,01 Гц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Виды модуляции
АМ
ЧМ
ФМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Нет
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Пилообразный и треугольный сигналы
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
Габариты и вес
Вес нетто, кг
Описание JUNTEK MHS-5225A
Технические характеристики JUNTEK MHS-5225A
| Количество каналов | 2 |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 200 МВыб / с |
| Диапазон частот | 0,01 Гц - 25 МГц |
| Глубина записи | 2048 бит |
| Вертикальное разрешение | 12 бит |
| Волновые характеристики | |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, TTL, произвольные сигналы |
| Частотные характеристики | |
| Синусоидальный сигнал | 0,01 Гц - 25 МГц |
| Прямоугольный сигнал | 0,01 Гц - 6 МГц |
| Треугольный сигнал | 0,01 Гц - 6 МГц |
| Пилообразный сигнал | 0,01 Гц - 6 МГц |
| TTL цифровой сигнал | 0,01 Гц - 6 МГц |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение |
< 1 МГц: ≥ 40 дБ 1 МГц - 20 МГц: ≥ 35 дБ |
| Полное гармоническое искажение | < 0.8 % (20 Гц - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Погрешность | ≤ 10 % |
| Длительность фронта и спада | ≤ 20 нс |
| Рабочий цикл | 0 - 99,9 % |
| TTL выход | |
| Низкий уровень | &< 0,3 В |
| Высокий уровень | 1 - 7,5 В |
| Время нарастания/спада | ≤ 20 нс |
| Фазовые характеристики | |
| Диапазон | 0 - 359,99° |
| Разрешение | 1° |
| Амплитудные характеристики | |
| Амплитуда выходного сигнала | 5 мВ - 20 В |
| Ток выходного сигнала | до 50 мА |
| Амплитуда выходного сигнала | ± 10 В |
| Выходное сопротивление | 50 Ом (± 10 %) |
| Характеристики частотомера и счетчика | |
| Диапазон частоты | 0,1 Гц - 60 МГц |
| Период | 20 нс - 20 с |
| Длительность положительного/отрицательного импульса | 10 нс - 10 с |
| Рабочий цикл | 0,1% - 99,9 % |
| Диапазон измерения | 0 - 4294967295 |
| Диапазон входного напряжения | 0,5 - 20 В |
| Диапазон измерения | вход Ext. IN (AC сигнал), вход TTL IN (цифровой сигнал) |
| Общие характеристики | |
| Дисплей | LCD 1602 |

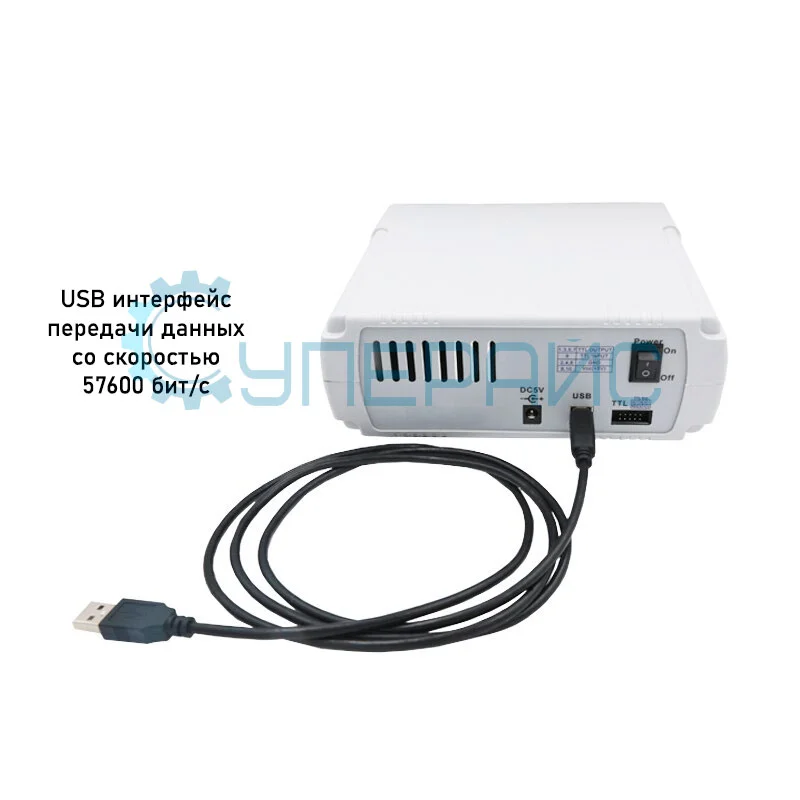

| Интерфейс | USB, скорость 57600, протокол - командная строка |
| Питание | DC 5 В, 2 А |

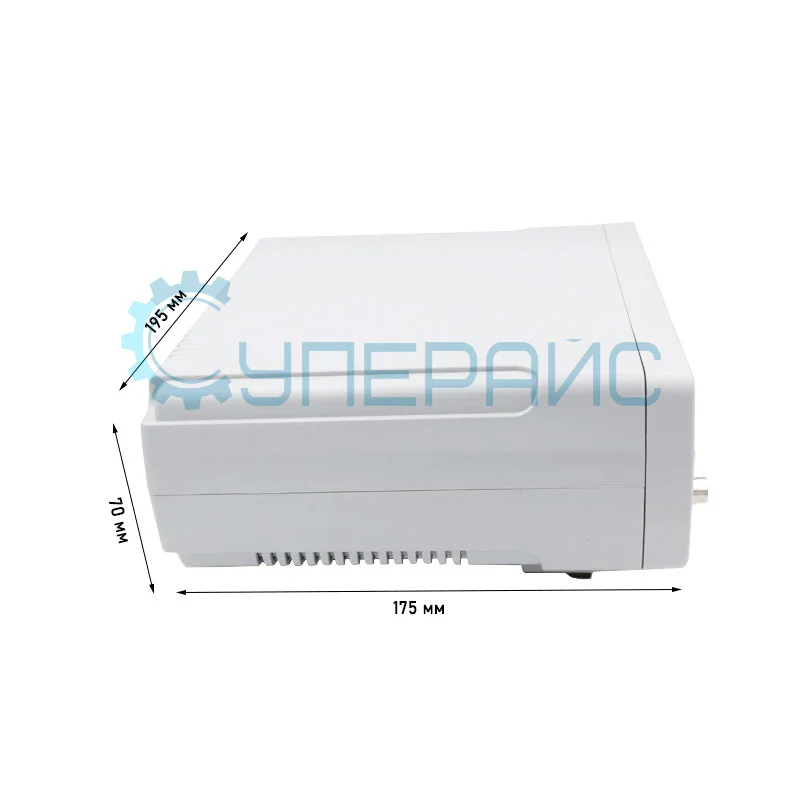

| Габариты изделия | 240 х 240 х 120 мм |
| Габариты упаковки | 260 х 210 х 100 мм |
| Вес нетто | 542 г |
| Вес брутто | 950 г |
| Комплектация |
генератор сигналов JUNTEK MHS-5225A - 1 шт USB кабель - 1 шт блок питания - 1 шт кабель BNC-крокодилы - 2 шт TTL плата расширения - 1 шт диск с ПО - 1 шт |
| Совместимость |
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
Обратите внимание: приборы бренда JUNTEK могут встречаться под разными вариантами написания: JUNCTEK, JUNTEK или JUNCE. Разница в наименовании обусловлена маркировкой поставщика, и различия в написании не влияют на соответствие заказанному оборудованию.
Функциональный генератор сигналов MHS-5225A - 25 МГц, 2 выходных канала
Генератор сигналов произвольной формы MHS-5225A работает с помощью DDS technology- технологии прямого цифрового синтеза, которая производит высокоточный сигнал. Генератор используется для моделирования электронных схем, симуляции сигналов и датчиков. Оснащен высокоскоростным микропроцессором и имеет высокую производительность.

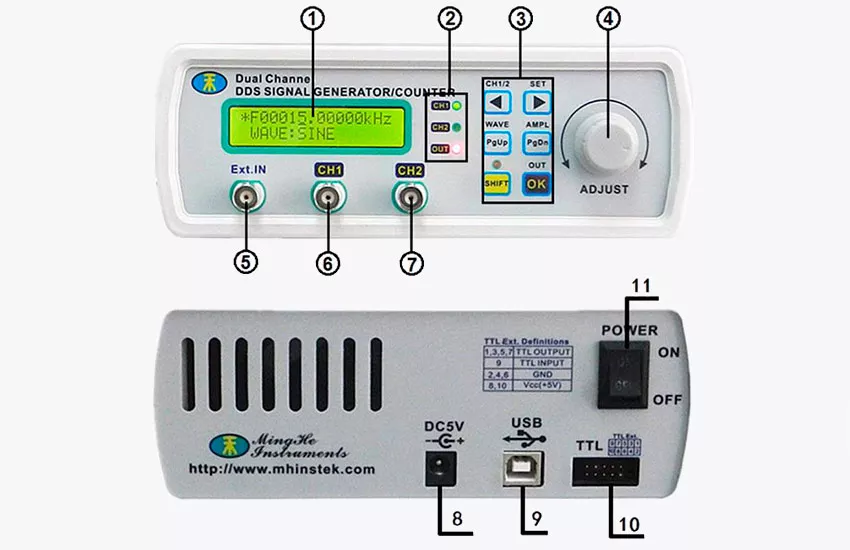

Двухканальный генератор имеет интуитивно понятный интерфейс: вам не придется долго разбираться в настройках и схемах, можно сразу приступать к работе. Стабильный, многофункциональный генератор отличается удобством и надежностью. Заслуженно пользуется высоким спросом среди профессионалов и любителей.

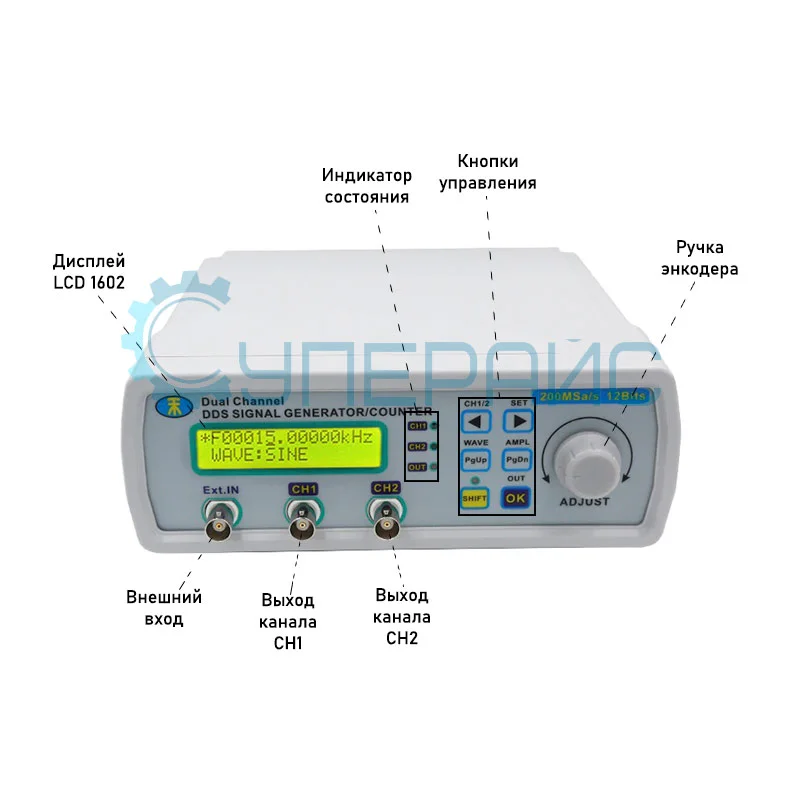

- Дисплей LCD 1602;
- Индикатор состояния;
- Кнопки управления;
- Ручка энкодера;
- Внешний вход;
- Выход канала CH1;
- Выход канала CH2;

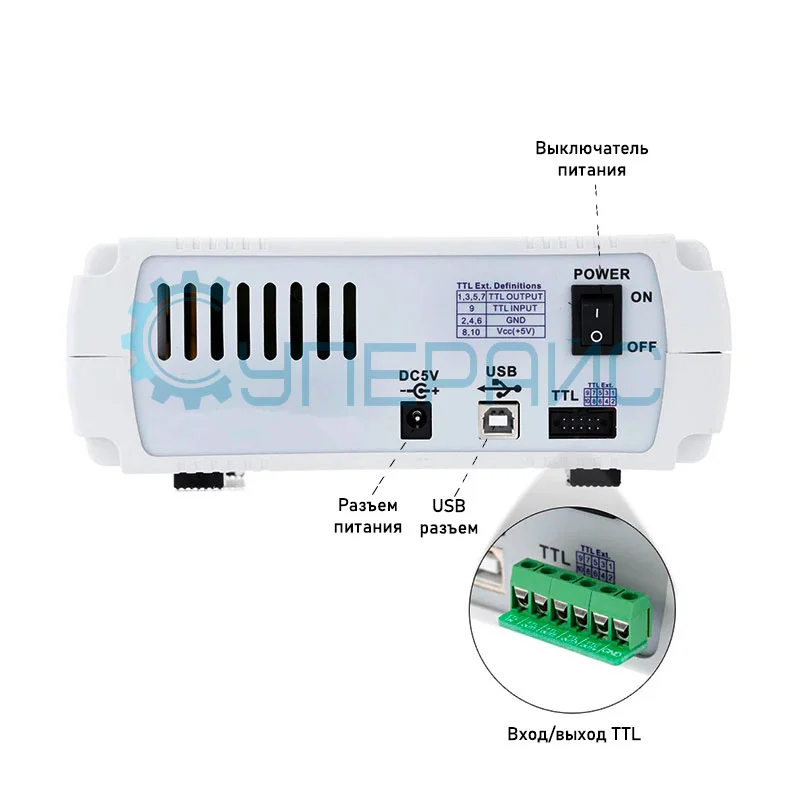

- Разъем питания 5 Вольт;
- USB интерфейс передачи данных;
- Вход/выход TTL;
- Выключатель питания.

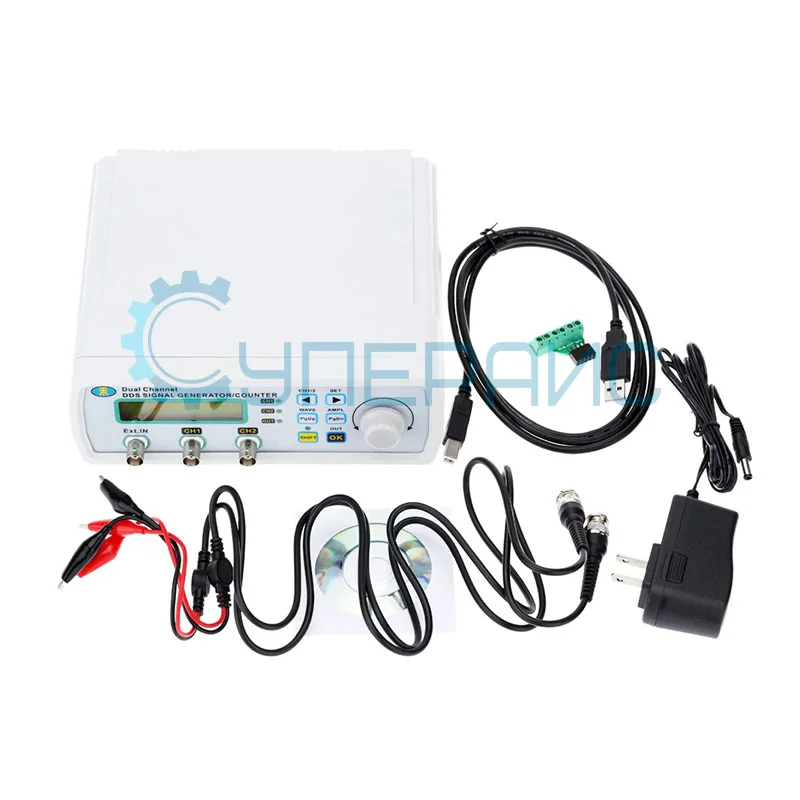

В стандартный комплект поставки входит:
- USB кабель;
- Адаптер питания;
- Кабель BNC-крокодилы;
- TTL плата расширения;
- Диск с программным обеспечением.
Документация и ПО JUNTEK MHS-5225A
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации генератора сигналов MHS-5200A
Язык:
Русский
Размер и тип:
336 КБ,
HTML
HTML
Руководство по эксплуатации генератора сигналов MHS-5200A
Язык:
Английский
Размер и тип:
1,06 МБ,
PDF
Программное обеспечение для генератора сигналов MHS-5200A
Язык:
Английский
Версия:
5.01
Размер и тип:
108,8 МБ,
RAR
RAR
Видеообзоры JUNTEK MHS-5225A
RUTUBE
ВКОНТАКТЕ
YOUTUBE
Показать больше
Показать меньше
Показать больше
Показать меньше
Отзывы JUNTEK MHS-5225A
gorshkov1967alexey
13.01.2026 10:02
Генератор купил вместе с осциллографом FNIRSI. Погрешность (шумы, несоответствие амплитуд) порядка 1% или менее. Частоты точные. На работу с компьютером пока не проверял. Всё остальное работает правильно. Покупкой удовлетворён полностью. Инженер-физик Г.А.В. Ставлю 5 баллов.
SUPEREYES.RU
Ответ gorshkov1967alexey 15.01.2026 00:49
Здравствуйте, Алексей!
Благодарим за ваш отзыв. Здорово, что и вторая часть вашего заказа оправдала ожидания. Нам важно знать, что заявленные характеристики генератора подтвердились на практике, а погрешность находится в допустимых для вас пределах.
Рады, что технические параметры устройства удовлетворили ваши профессиональные требования. Пусть оборудование служит долго и исправно!
С уважением, Администрация магазина Суперайс
Благодарим за ваш отзыв. Здорово, что и вторая часть вашего заказа оправдала ожидания. Нам важно знать, что заявленные характеристики генератора подтвердились на практике, а погрешность находится в допустимых для вас пределах.
Рады, что технические параметры устройства удовлетворили ваши профессиональные требования. Пусть оборудование служит долго и исправно!
С уважением, Администрация магазина Суперайс
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
2482
Модель (серия):
JDS2900
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21796
Модель (серия):
FY1100-02M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Частота дискретизации на канал, МВыб/с:
150
Вертикальное разреш. (по амплитуде):
12 бит
Точность, %:
5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1454
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Добавить в избранное
Артикул (код товара):
1376
Модель (серия):
MS3010D
Производитель:
MAISHENG
Страна производства:
Китай
Гарантия, мес.:
24
Мощность, Вт:
300
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
715
Модель (серия):
FY3200S
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
1,024 Кб
Вертикальное разреш. (по амплитуде):
10 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1307
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
0,256 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
41957
Модель (серия):
ZC3000V
Производитель:
ZCTek
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1800°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
41730
Модель (серия):
TP1000-16
Производитель:
Toprie
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Добавить в избранное
Артикул (код товара):
42855
Модель (серия):
MT-2015
Производитель:
Mason
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
1500
Регулировка температуры:
Да
Мин. температура нагрева, °C:
0
Макс. температура нагрева, °C:
400
Рабочая длина, мм:
200
В Госреестре РФ
Сделано в России
Добавить в избранное
Артикул (код товара):
33262
Модель (серия):
DT-133A
Производитель:
CEM
Страна производства:
Россия
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-40
Время отклика, с:
2
Сохранение результатов тестирования:
Нет
Звуковая индикация:
Нет
Автоотключение питания:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
7188
Модель (серия):
NF-268
Производитель:
Noyafa
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Да
Измерение длины кабеля:
Нет
Трассировка и идентификация кабеля:
Да
Макс. дистанция обнаружения кабеля, м:
3000
Проверка целостности кабеля:
Да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
36190
Модель (серия):
STEZ-SFP-TX
Производитель:
СТЭЗ
Страна производства:
Россия
Гарантия, мес.:
12
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
35136
Модель (серия):
NetGeeks NL80
Производитель:
Ermenrich
Страна производства:
Россия
Гарантия, мес.:
12
Тип экрана:
Не сенсорный
Встр. визуализатор повреждения оптического волокна:
Да
Встр. источник оптического излучения:
Нет
Встр. измеритель оптической мощности:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11709
Модель (серия):
ZD850
Производитель:
Quan Sheng
Страна производства:
Китай
Гарантия, мес.:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
398
Модель (серия):

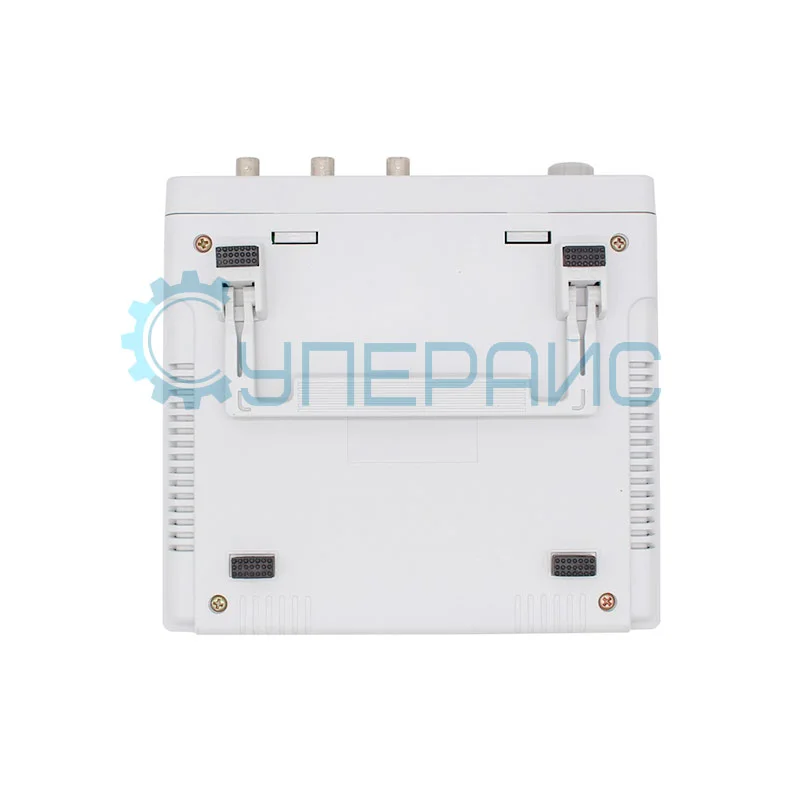

MHS-5225A
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
12 бит
Благодарственные письма
