Характеристики ICL8038
Общие данные
Основные характеристики
Формы сигналов и функции генерации
Пилообразный и треугольный сигналы
Общие характеристики
Габариты и вес
Описание ICL8038
Обзорная таблица генераторов сигналов ICL8038
| Характеристики | ICL8038 (обновлённая версия) | ICL8038 |
| Напряжение питания | 12В-15В | 12В |
| Диапазон частот | 5 Гц - 400 кГц | 50 Гц - 5 кГц |
| Формы сигналов | синус, прямоугольник, треугольник, пила | синус, прямоугольник, треугольник |
| Регулировка коэффициента заполнения | 2%-95% | 27%-63% |
| Искажения синусоиды | 1% | - |
| Линейность треугольного сигнала | 0,1% | - |
| Температурный дрейф | 50 ppm/°C | - |
| Размер платы | 78×50 мм | 58×47 мм |

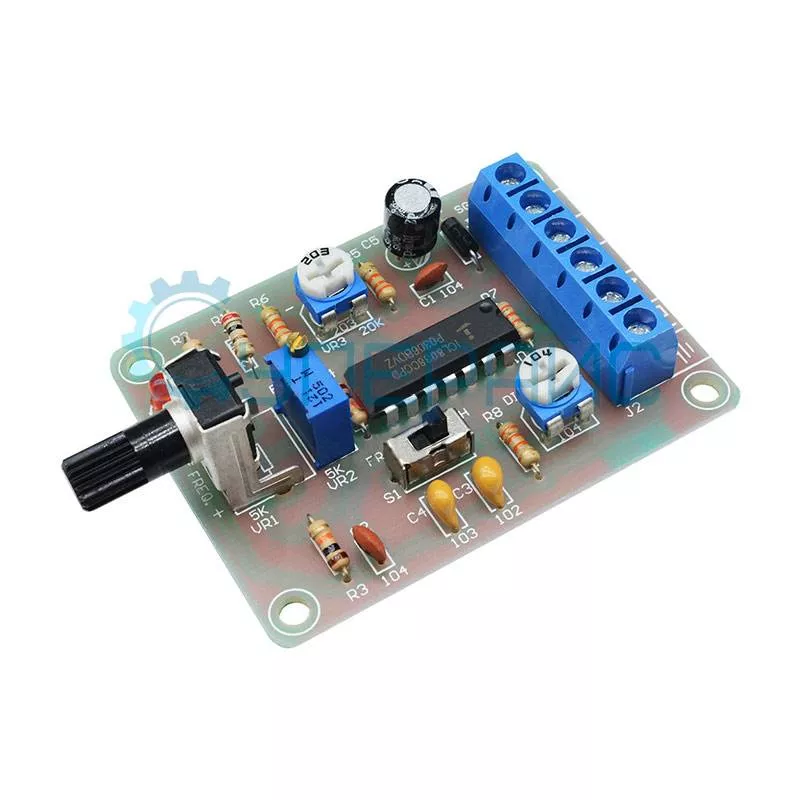

ICL8038 функциональный генератор
Функциональный генератор ICL8038 – это отличный базовый набор для сборки, который подойдет начинающим любителям электроники, а также более продвинутым пользователям. С его помощью можно генерировать основные формы сигналов: синусоидальные, прямоугольные и треугольные. Рабочий диапазон частот от 50 Гц до 5 кГц подойдет для проверки и настройки фильтровальных контуров плат усилителей и приемников.
Особенности

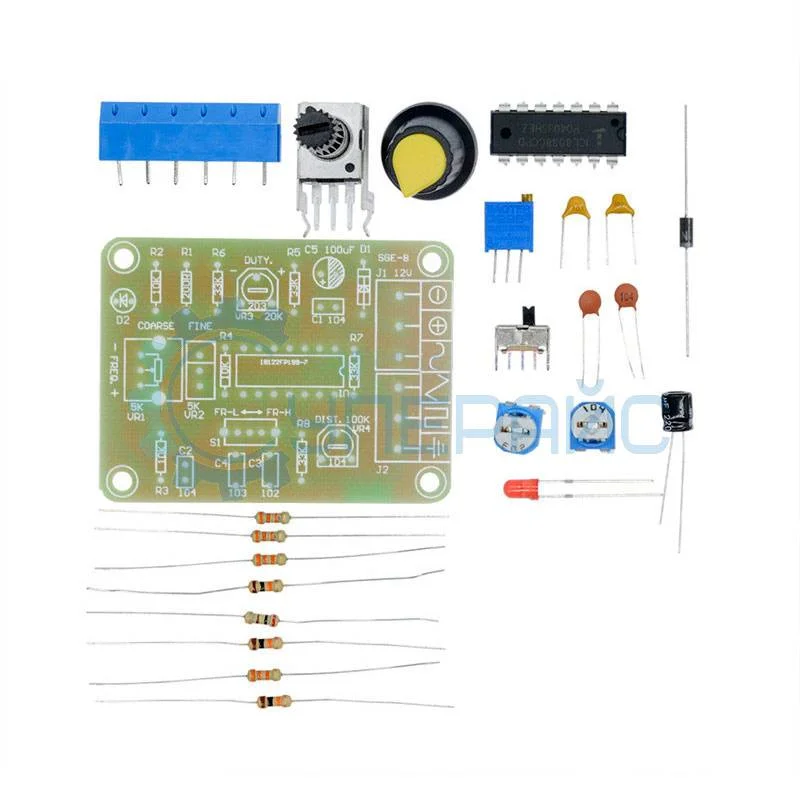

В комплект поставки набора на базе интегральной схемы icl8038 входят все необходимые электронные компоненты, переключатели, потенциометр и плата для распайки. Из основных преимуществ комплекта следует выделить:
- удобный реостат для изменения выходной частоты;

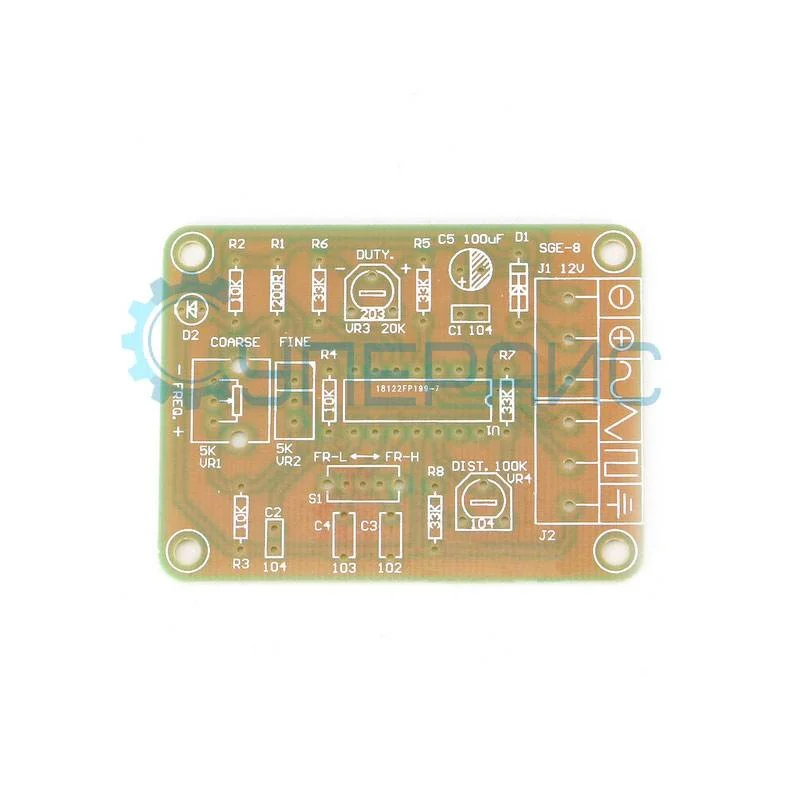

- обозначение мест установки элементов на монтажной поверхности с указанием типа и номинального значения;
- любые компоненты при необходимости можно заменить на более мощные.
Сборка генератора выполняется пайкой. Для определения частей на свои места не нужна схема: всё и так подробно размечено. После сборки плату можно установить в пластиковый бокс или закрепить ее на рабочей панели. Для этого предусмотрены четыре монтажных отверстия по углам.
Управление устройством максимально простое. Для изменения частоты и скважности используются потенциометр и переключатель. Форма сигнала зависит от используемых каналов, которые имеют соответствующую маркировку.
