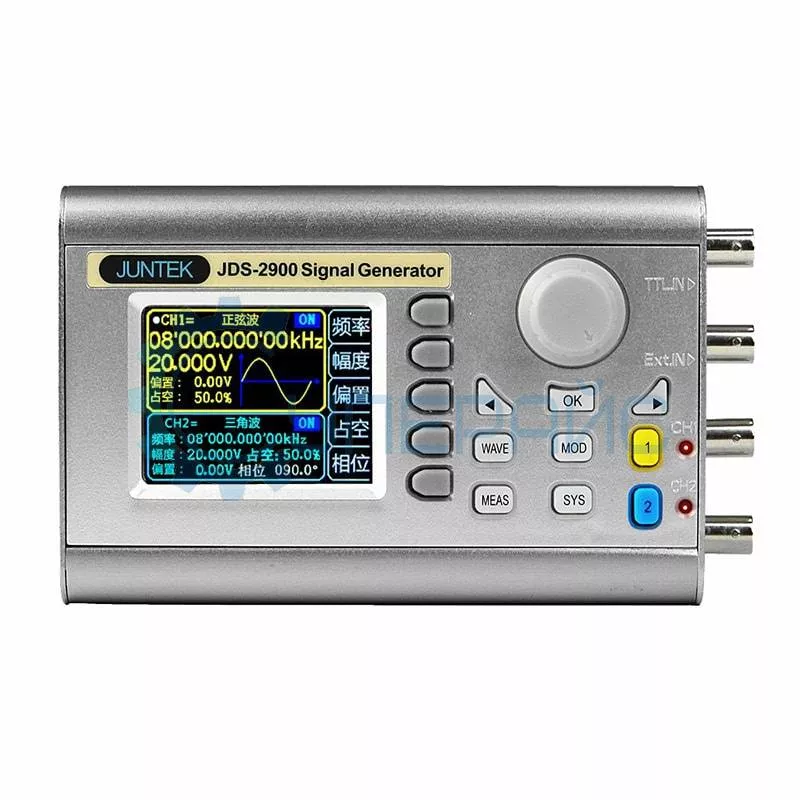

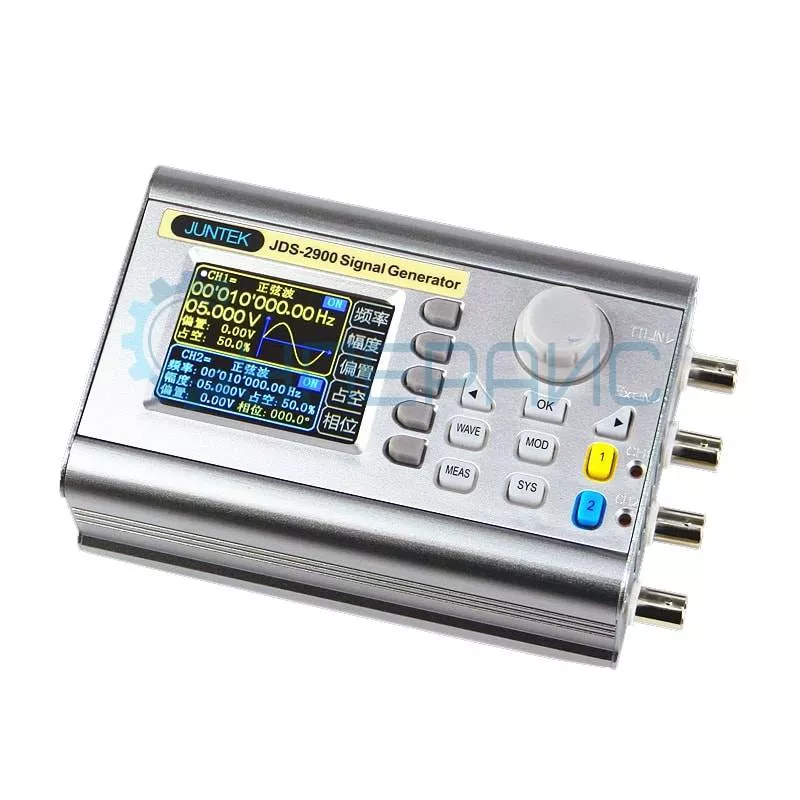

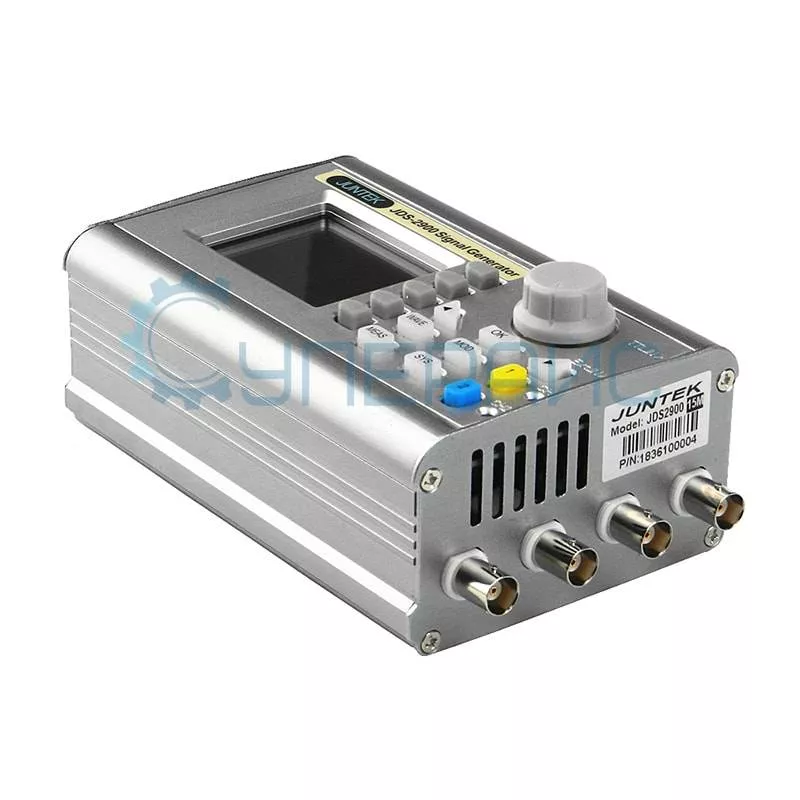

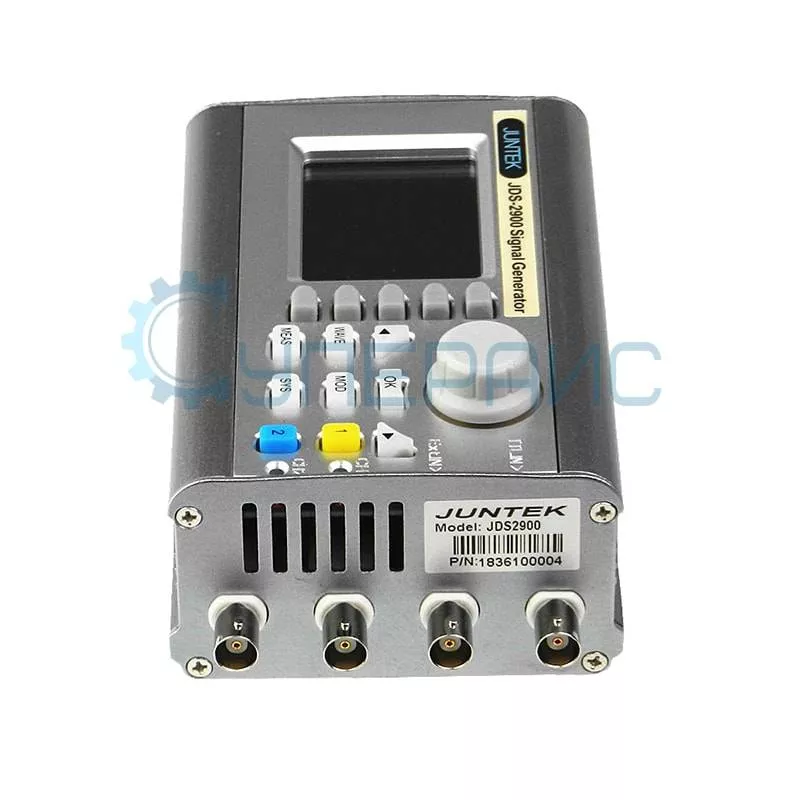

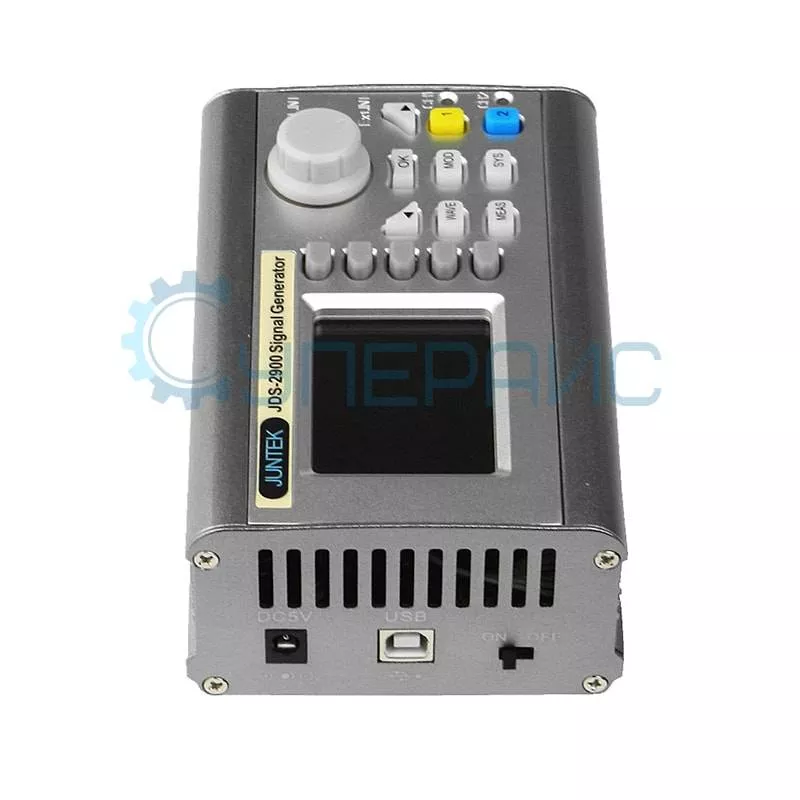

Генератор сигналов JUNCE JDS2900 - 30M (2 канала х 30 МГц)
Код товара: 2443
Гарантия 12 месяцев
Официальный дилер JUNTEK в России
О товаре Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, произвольные сигналы (60 форм)
Диапазон частот: от 0,01 мкГц до 30 МГц (для синуса)
Частота дискретизации: 266 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, произвольные сигналы (60 форм)
Диапазон частот: от 0,01 мкГц до 30 МГц (для синуса)
Частота дискретизации: 266 МВыб/с
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNCE JDS2900-30M
| Характеристики генератора сигналов | |
| Характеристики сигнала | |
| Количество каналов | 2 |
| Полоса пропускания | 30 МГц |
| Частота дискретизации | 266 МВыб/с |
| Форма сигналов |
синусоидальная, меандр, импульсная (коррекция рабочего цикла), треугольная, пилообразная, шумовая, Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и произвольные сигналы (60 форм) |
| Длина волны | 2048 точек |
| Вертикальное разрешение | 14 бит |
| Синус | подавление гармоник: ≥ 45 дБ (<1 МГц); ≥ 40 дБ (1 МГц - 20 МГц) |
| полное гармоническое искажение: < 0,8 % (20 Гц - 20 кГц, 0 дБ) | |
| Квадрат | перекос: ≤ 5 % |
| Импульс | диапазон рабочего цикла: 0,1 % - 99,9 % |
| Пила | линейность≥ 98 % (0,01 Гц + 10 кГц) |
|
Память |
100 групп (от 00 до 99 (при вкл. питания загружается позиция 00) |
| Характеристики частоты | |
| Диапазоны частот |
синус: 0,01 мкГц - 30 МГц квадрат: 0,01 мкГц - 15 МГц треугольник: 0,01 мкГц - 15 МГц импульс: 0,01 мкГц - 6 МГц CMOS/TTL цифровой сигнал: 0,01 мкГц - 6 МГц сигнал произвольной формы: 0,01 мкГц - 6 МГц |
| Время нарастания сигнала | ≤ 20 нс |
| Диапазон регулировки длительности импульса | 60 нс - 4000с |
|
Разрешающая способность по частоте |
минимум: 0,01 мкГц |
| Точность частоты |
± 20 ppm |
| Стабильность частоты | ±1 ppm/ 3ч |
| Характеристики амплитуды | |
| Диапазон выходной амплитуды |
2mVpp-10Vpp |
| Частота |
10 МГц - 30 МГц |
|
Разрешающая способность по амплитуде |
1 мВ |
| Выходной импеданс | 50 Ом ± 10% (типичный) |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току |
амплитуда выходного сигнала: от 0,4 В до 4 В диапазон регулировки смещения: -2,5 В - 2,5 В разрешение смещения: 0,01 В |
|
Фаза колебаний |
диапазон регулировки фазы 0 - 359,9° разрешение фазы: 0,1 ° |
| Выход TTL / COMS |
низкий уровень: < 0,3 В высокий уровень: 1 В - 10 В время нарастания / спада уровня: ≤ 20 нс |
|
Характеристики частотомера и счетчика импульсов |
|
|
Диапазон измерения частоты |
1 Гц - 100 МГц |
|
Диапазон измерения |
0 - 4294967295 |
|
Совмещенный режим |
2 вида режима сопряжения, DC и AC |
|
Режим подсчета |
ручной |
| Диапазон входного сигнала |
2mVpp-20Vpp |
| Длительность положительного / отрицательного импульса | 0,1 нс - 20 с |
| Период |
0,1 нс - 20 с |
| Характеристики генератора качающейся частоты | |
| Каналы | CH1 или CH2 |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Длительность периода изменения частоты | 0,1 с - 999,9 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Режимы свипирования | вверх, вниз, вверх-вниз |
| Характеристики генератора пачки импульсов | |
| Количество импульсов | 1 - 1048575 |
| Общие характеристики | |
| Дисплей |
диагональ 2,4 дюйма, цветной (TFT) |
| Языки меню | английский |
| Интерфейсы |
USB, UART с уровнями TTL для удобства пользовательских экспериментов |
| Питание |
DC 5 В ± 0,5 В |
| Технология производства | поверхностный монтаж, применение FPGA, высокая надежность, длительное время эксплуатации |
|
Индикация событий |
включения и выключения пользователем |
| Габариты |
146 х 96 х 56 мм |
| Вес нетто | 420 г |

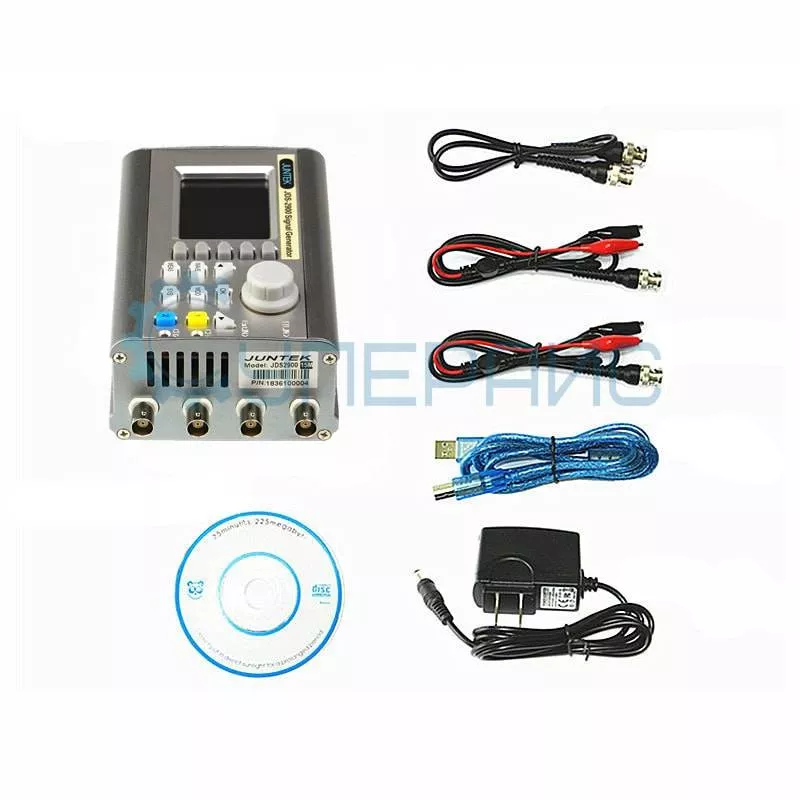

| Комплектация | генератор сигналов JUNCE JDS2900-30M – 1 шт |
|
сетевой адаптер питания – 1 шт кабель USB – 1 шт BNC кабель – 2 шт инструкция по эксплуатации – 1 шт диск с программным обеспечением - 1 шт |
|
| Совместимость |
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
Генератор сигналов JUNCE JDS2900 - 30M – это двухканальный портативный генератор сигналов прямого синтеза (DDS) производства компании Hangzhou Junce Instrument. Данная модель разработана для задач диагностики и тестирования различной электронной аппаратуры. Генератор сигналов произвольной формы JDS2600 - 30M имеет полосу пропускания до 30 МГц, частоту дискретизации 266 МВыб/с и вертикальное разрешение до 14 бит по амплитуде. Способен генерировать до 60 различных точных произвольных форм сигналов, имеет функцию модуляции амплитуды и функции развертки по частоте. Имеет встроенный частотомер (100 МГц) и счетчик импульсов. Каналы генератора CH1 и CH2 полностью функциональны и независимы друг от друга; частота, амплитуда и смещение сигнала задаются по отдельности. Это отличный измерительный прибор с продолжительным сроком службы, сочетающий в себе высокие технические характеристики с компактностью, обеспечивая тем самым удобство применения.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
