Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
Цифровой осциллограф Hantek DSO-6074BD
15 199 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO-6074BD

Характеристики USB осциллографа
Полоса пропускания
 70 МГц
Количество каналов
 4
Частота дискретизации
 1 ГВыб / с
Входные характеристики
Развязка входа
 DC, AC, GND
Входной импеданс
 1 МОм, 25 пФ
Установка коэффициента затухания датчика
 1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение
 35 В
Горизонтальная система
Коэффициент развёртки
 2 нс / дел - 1000 с / дел 1, 2, 5 шаг
Погрешность временной базы
 ± 50 ppm (в любой промежуток времени больше 1 мс)
Глубина памяти
 в одноканальном режиме - 64 К
в двухканальном режиме - 34 К
в четырехканальном режиме - 16 К
Вертикальная система
Вертикальное разрешение
 8 бит
Вертикальная развёртка
 2 мВ / дел - 10 В / дел на входе BNC
Ограниченная полоса пропускания
 20 МГц
Низкочастотный отклик
 ≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока
 ± 3 %
Математические функции
 сложение, вычитание, умножение, деление
Система синхронизации
Источник триггера CH1, CH2, CH3, CH4
Ввод оси X CH1
Ввод оси Y CH2
Сдвиг фазы max 3 градуса
Система измерения
Виды курсорных измерений вертикальный, горизонтальный, автоматический
Автоматические измерения Частота, период, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл
Форма сигнала +, -, х, /, FFT, инвертировать

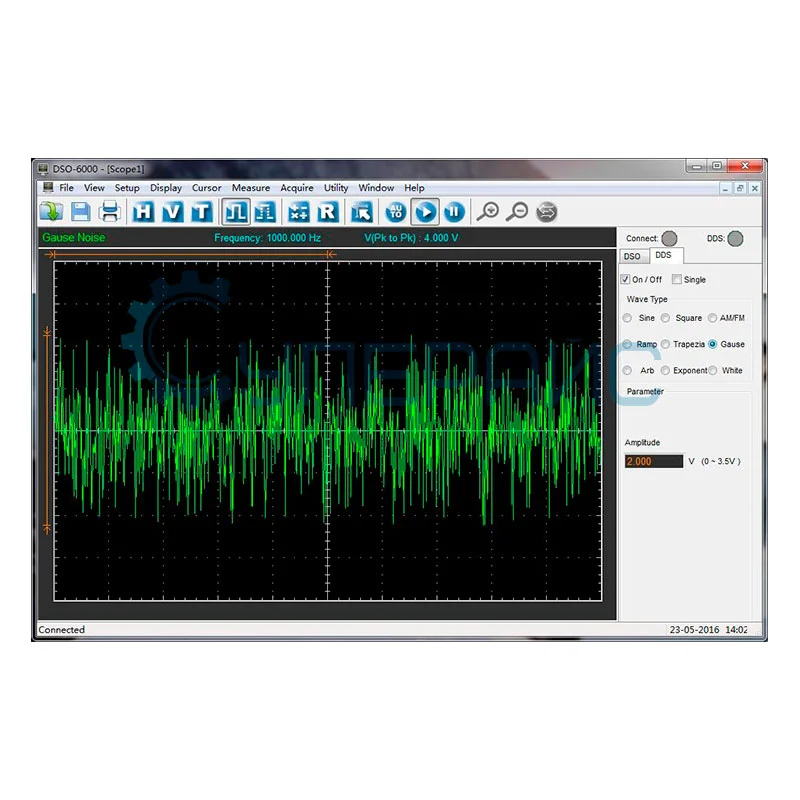

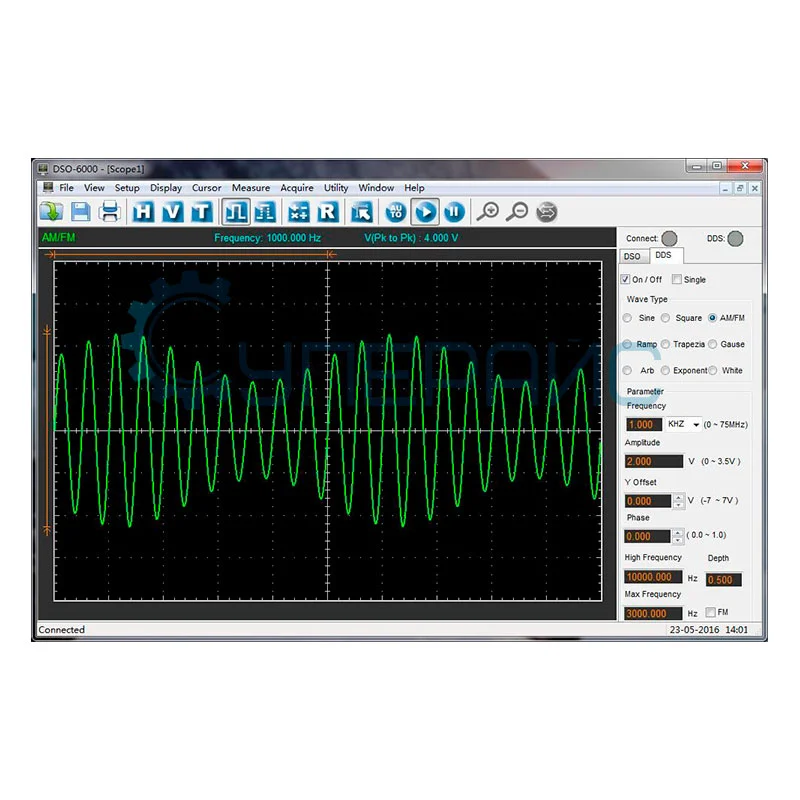

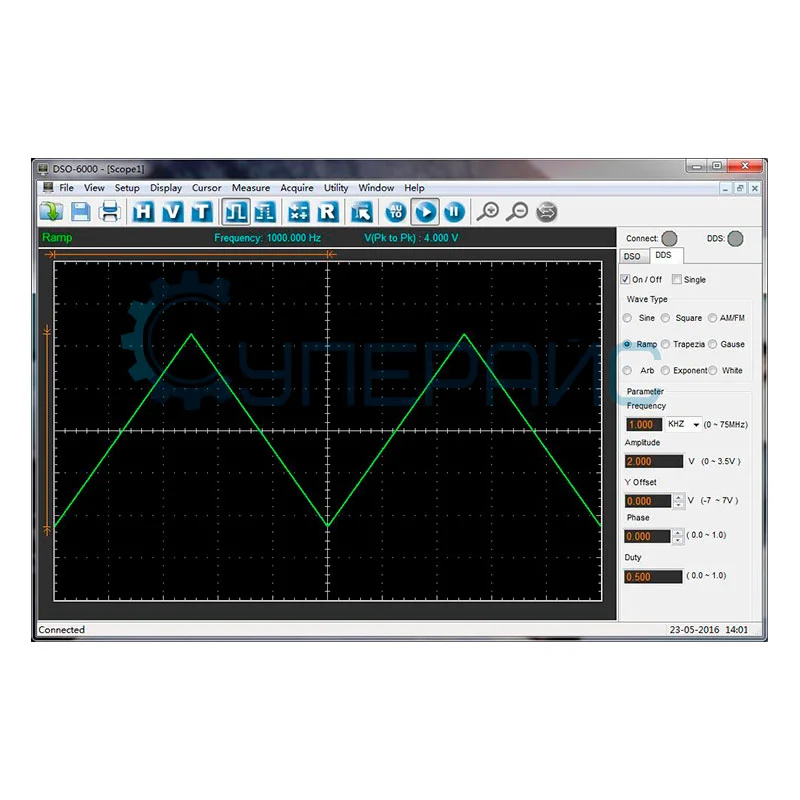

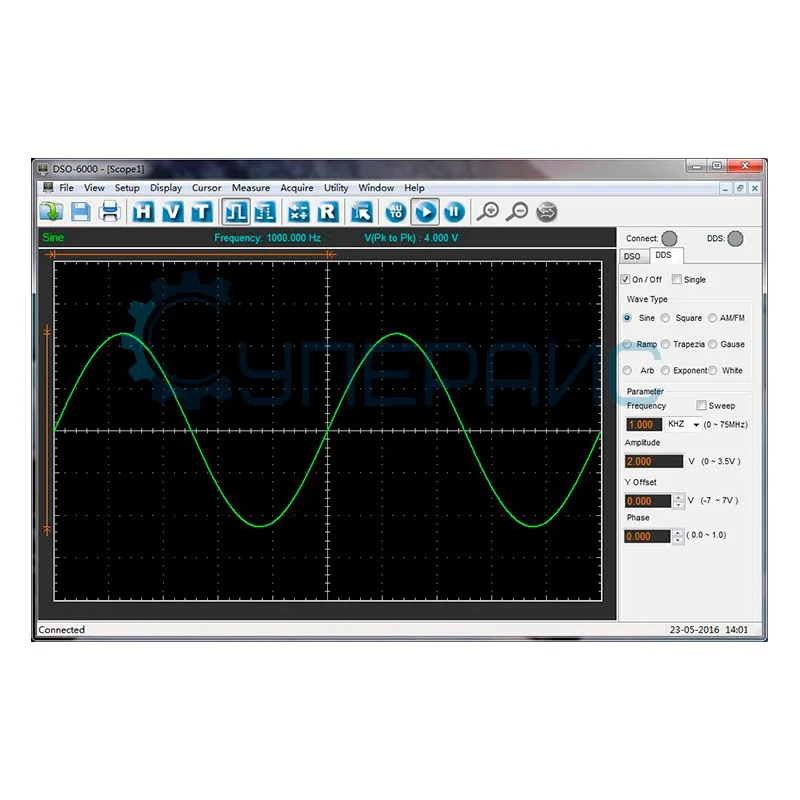

Генератор сигналов произвольной формы
Количество каналов 1 (1CH)
Частота сигнала DC-25 МГц
ЦАП 2 кГц - 200 МГц регулируемый
Амплитуда выхода ± 3.5 В max
Разрешение по частоте ± 0.1 В max
Глубина памяти  2К точек
Вертикальное разрешение 12 бит
Выходной импеданс 50 Ом
Выходной ток 50 мА
Система BW 25 М
Гармонические искажения - 50 дБн (1 кГц), - 40 дБн (10 кГц)
Общие характеристики
Интерфейс передачи данных USB 2.0
Источник питания не требуется внешнего источника питания, питается от USB

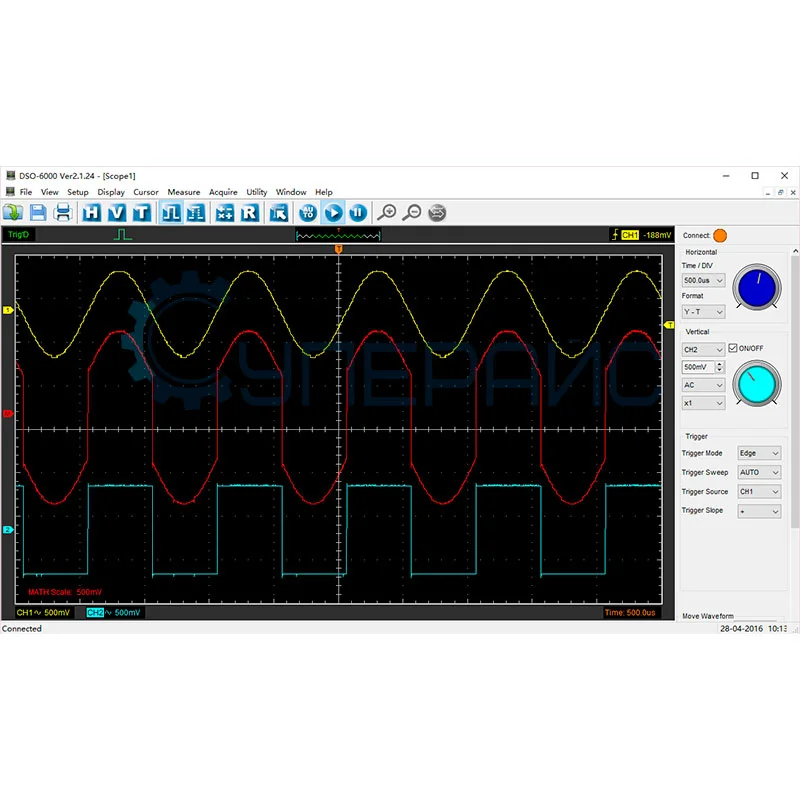

Программные возможности Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению
Изменения будут отображаться на двух устройствах одновременно
Габариты 175 мм х 105 мм х 30 мм
Вес 900 г

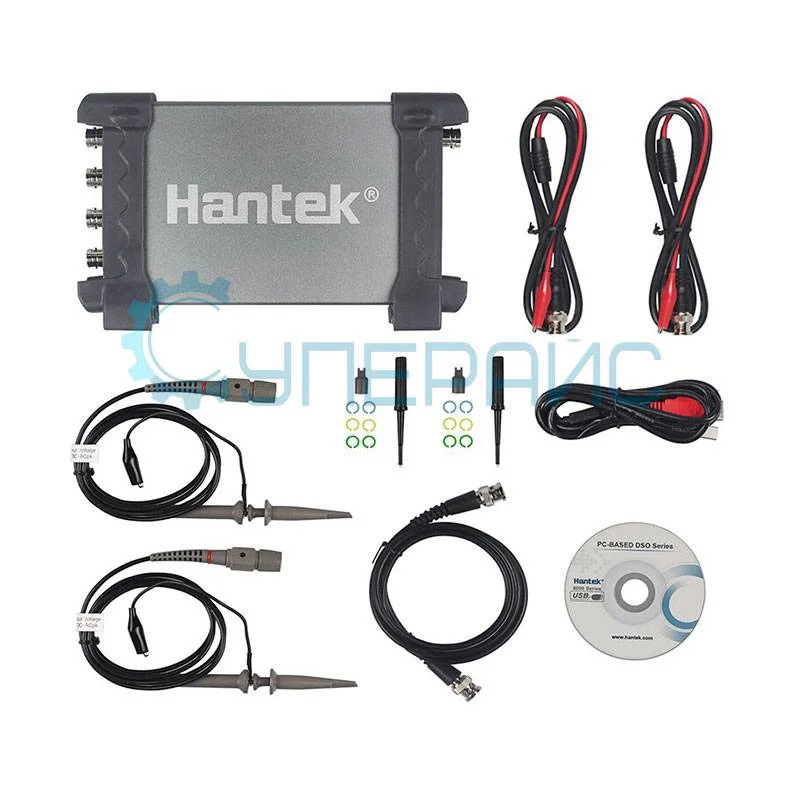

Комплектация USB осциллограф Hantek DSO-6074BD - 1 шт

инструкция по эксплуатации - 1 шт
диск с ПО - 1 шт
USB кабель - 1 шт
кабель BNC - BNC - 1 шт
щупы для осциллографа - 2 шт
зажимы-крокодилы с BNC соединением - 2 шт
