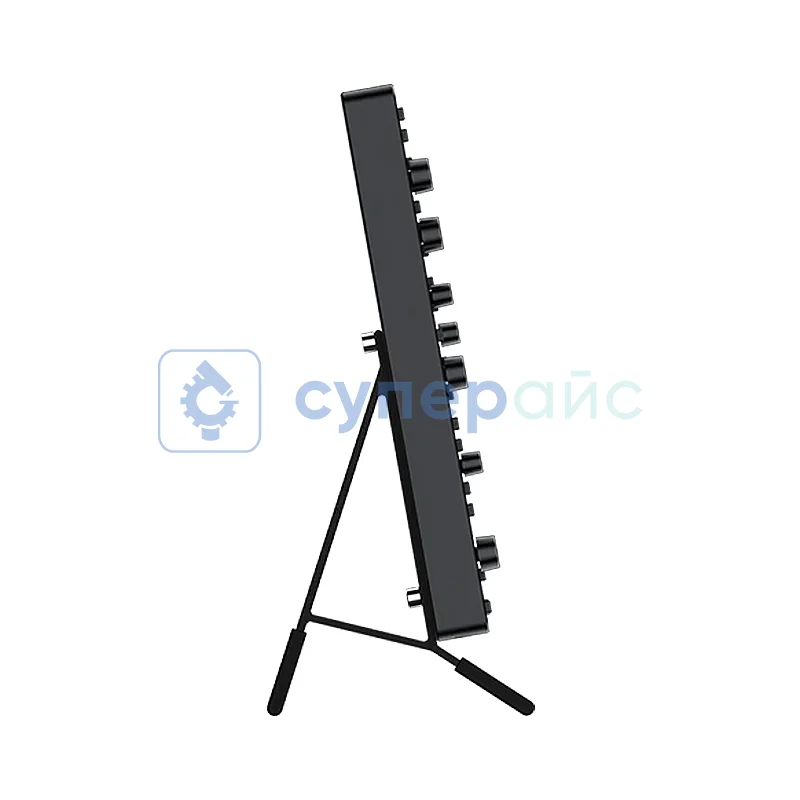

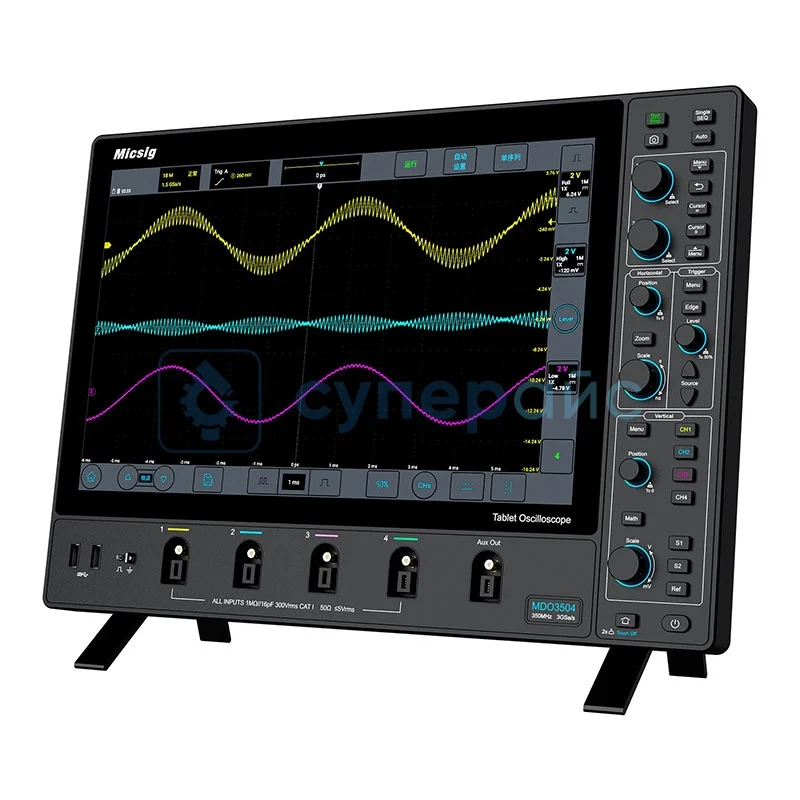

Осциллограф цифровой настольный Micsig MDO3504
214 370 ₽
214 370 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
23520
Модель (серия)
MDO3504
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig MDO3504
Общие данные
Артикул (код товара)
23520
Производитель (бренд)
Модель (серия)
MDO3504
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 1 %
Коэффициенты пробников
1 мХ - 10 кХ, последовательность 1-2-5, поддержка настройки
Канальная изоляция
> 40 дБ, < 100 МГц
> 35 дБ, > 100 МГц
> 35 дБ, > 100 МГц
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20 МГц, низкочастотный, высокочастотный
Система синхронизации
Базовые типы триггера
по краю, короткий импульс (Runt) наклон
Расширенные типы триггера
ширине импульса, логике, N-й фронт, тайм-аут, видео, сериал
Диапазон удержания триггера
200 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
1 нс / дел - 1 кс / дел
Точность временной базы
±20 ppm
Режимы развёртки
YT, XY, вращение, масштабирование
Система измерения
Автоматические измерения
период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS, положительный наклон, отрицательный наклон
Курсорные измерения
вертикальный, горизонтальный, поперечный
Математические операции
сложение, вычитание, умножение, деление, +, -, *, /, ﹤, ﹥, ≤, ≥, ==, !=, &&, ||, (, ), !(, Sqrt, Abs, Deg, Rad, Exp, Diff, ln, Sin, Cos, Tan, Intg, Lg, asin, acos, atan
Частотомер
6 знаков
максимальная полоса пропускания - 2 Гц пик-пик - 0,8 дел
максимальная полоса пропускания - 2 Гц
Встроенные функции и опции
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
Применение
Автомобильная диагностика
Телекоммуникации
Телекоммуникации
Разреш. дисплея, пиксель
Рабочая температура
0 - 45 °C
Рабочая влажность
5 - 85 %
Комплектация
Комплектация
пассивный зонд - 4 шт
адаптер MSP-BNC - 4 шт
адаптер питания - 1 шт
кабель питания - 1 шт
инструкция по эксплуатации - 1 шт
адаптер MSP-BNC - 4 шт
адаптер питания - 1 шт
кабель питания - 1 шт
инструкция по эксплуатации - 1 шт
Габариты и вес
Габариты прибора
400 х 280 х 35,8 мм
Вес нетто, кг
4,3
Описание Micsig MDO3504
ВНИМАНИЕ! Производство осциллографа Micsig MDO3504 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Четырёхканальный настольный осциллограф RIGOL DHO1074 (4 канала х 70 МГц)
Обзорная таблица осциллографов Micsig
| Характеристики | MDO3504 | MDO2504 | MDO5004 |
| Полоса пропускания | 350 МГц | 250 МГц | 500 МГц |
| Количество аналоговых каналов | 4 | ||
| Частота дискретизации на канал | 3 ГВыб/с | ||
| Время нарастания, нс | ≤ 1 нс | ≤ 1,4 нс | ≤ 0,7 нс |
| Максимальная скорость захвата формы волны | 230000 сиг/сек | ||
| Глубина записи | 360 Мб | ||
| Входной импеданс | 1 МОм | ||
| Интерфейс | USB, USB Type C, LAN, 4 pin, HDMI | ||
| Встроенная память | 32 Гб | ||
| Разрешение дисплея, пиксель | 1900 x 1200 | ||
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц | ||
