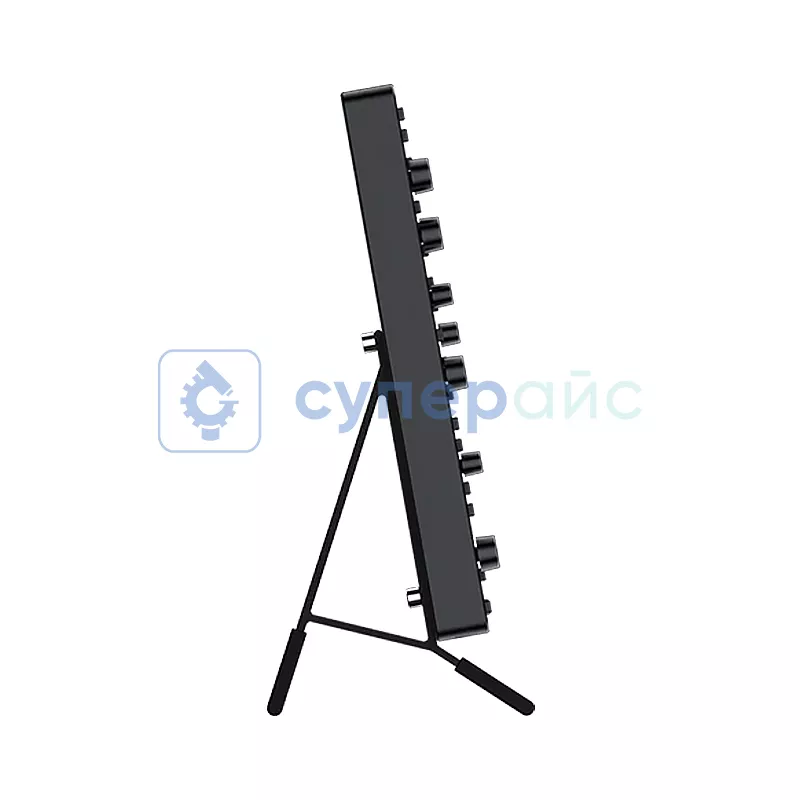

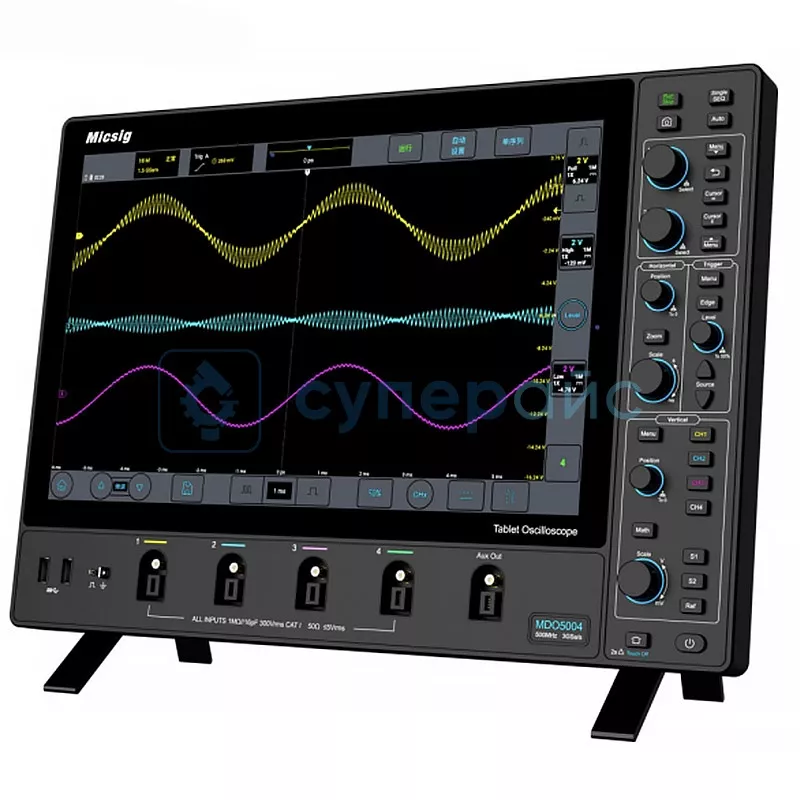

Осциллограф цифровой Micsig MDO5004
296 629 ₽
296 629 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
23521
Модель (серия)
MDO5004
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig MDO5004
Общие данные
Артикул (код товара)
23521
Производитель (бренд)
Модель (серия)
MDO5004
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 1 %
Коэффициенты пробников
1 мХ - 10 кХ, последовательность 1-2-5, поддержка настройки
Канальная изоляция
> 40 дБ, < 100 МГц
> 35 дБ, > 100 МГц
> 35 дБ, > 100 МГц
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20 МГц, низкочастотный, высокочастотный
Система синхронизации
Базовые типы триггера
по краю, наклон
Расширенные типы триггера
ширине импульса, логике, N-й фронт,ороткий импульс (Runt), тайм-аут, видео, сериал
Диапазон удержания триггера
200 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
1 нс / дел - 1 кс / дел
Точность временной базы
±20 ppm
Режимы развёртки
YT, XY, вращение, масштабирование
Система измерения
Автоматические измерения
период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS, положительный наклон, отрицательный наклон
Математические операции
сложение, вычитание, умножение, деление
+, -, *, /, ﹤, ﹥, ≤, ≥, ==, !=, &&, ||, (, ), !(, Sqrt, Abs, Deg, Rad, Exp, Diff, ln, Sin, Cos, Tan, Intg, Lg, asin, acos, atan
+, -, *, /, ﹤, ﹥, ≤, ≥, ==, !=, &&, ||, (, ), !(, Sqrt, Abs, Deg, Rad, Exp, Diff, ln, Sin, Cos, Tan, Intg, Lg, asin, acos, atan
Частотомер
6 знаков
максимальная полоса пропускания - 2 Гц
пик-пик - 0,8 дел
максимальная полоса пропускания - 2 Гц
пик-пик - 0,8 дел
Встроенные функции и опции
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
Применение
Автомобильная диагностика
Телекоммуникации
Телекоммуникации
Разреш. дисплея, пиксель
Рабочая температура
0 - 45 °C
Рабочая влажность
5 - 85 %
Комплектация
Комплектация
пассивный зонд - 4 шт
адаптер MSP-BNC - 4 шт
адаптер питания - 1 шт
кабель питания - 1 шт
инструкция по эксплуатации - 1 шт
адаптер MSP-BNC - 4 шт
адаптер питания - 1 шт
кабель питания - 1 шт
инструкция по эксплуатации - 1 шт
Габариты и вес
Габариты прибора
400 х 280 х 35,8 мм
Вес нетто, кг
4,3
Описание Micsig MDO5004
Обзорная таблица осциллографов Micsig
| Характеристики | MDO3504 | MDO2504 | MDO5004 |
| Полоса пропускания | 350 МГц | 250 МГц | 500 МГц |
| Количество аналоговых каналов | 4 | ||
| Частота дискретизации на канал | 3 ГВыб/с | ||
| Время нарастания, нс | ≤ 1 нс | ≤ 1,4 нс | ≤ 0,7 нс |
| Максимальная скорость захвата формы волны | 230000 сиг/сек | ||
| Глубина записи | 360 Мб | ||
| Входной импеданс | 1 МОм | ||
| Интерфейс | USB, USB Type C, LAN, 4 pin, HDMI | ||
| Встроенная память | 32 Гб | ||
| Разрешение дисплея, пиксель | 1900 x 1200 | ||
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц | ||
Осциллограф цифровой Micsig MDO5004: Профессиональный анализ сигналов
Осциллограф Micsig MDO5004 представляет собой измерительный комплекс с впечатляющими характеристиками. Этот четырехканальный прибор с полосой пропускания 500 МГц предназначен для решения сложных задач в области разработки и тестирования электронной аппаратуры.
Преимущества модели:
- Частота дискретизации 3 ГВыб/с предлагает детальное отображение формы сигналов
- Четыре аналоговых канала позволяют одновременно анализировать несколько сигналов
- Сенсорный дисплей с интуитивно понятным управлением на базе операционной системы Android.
- Встроенные возможности декодирования популярных протоколов передачи данных
Осциллограф 500 МГц Micsig MDO5004 демонстрирует исключительную производительность благодаря передовой архитектуре обработки сигналов. Увеличенная глубина памяти 360 Мб позволяет захватывать и анализировать длинные последовательности данных без потери детализации. Продуманная система триггеров включает расширенные режимы для сложных форм сигналов и протокольной синхронизации.
Особого внимания заслуживает программная платформа прибора:
- Полная поддержка автоматических измерений параметров сигналов
- Расширенные математические функции для обработки результатов
- Возможность сохранения показателей
- Поддержка удаленного управления через интерфейсы USB и LAN
- Режим быстрого обновления для динамических измерений
Профессиональный осциллограф Micsig находит применение в различных областях:
- Отладка цифровых устройств
- Исследование и анализ аналоговых схем
- Образовательные учреждения и исследовательские центры
- Сервисное обслуживание и ремонт электронного оборудования
Прибор поставляется с полным комплектом аксессуаров включая четыре пассивных пробника. Эргономичный дизайн и продуманная компоновка элементов управления делают работу с аппаратом комфортной даже в условиях продолжительных измерений. Micsig MDO5004 представляет сочетание производительности и функциональности для профессиональных применений.
