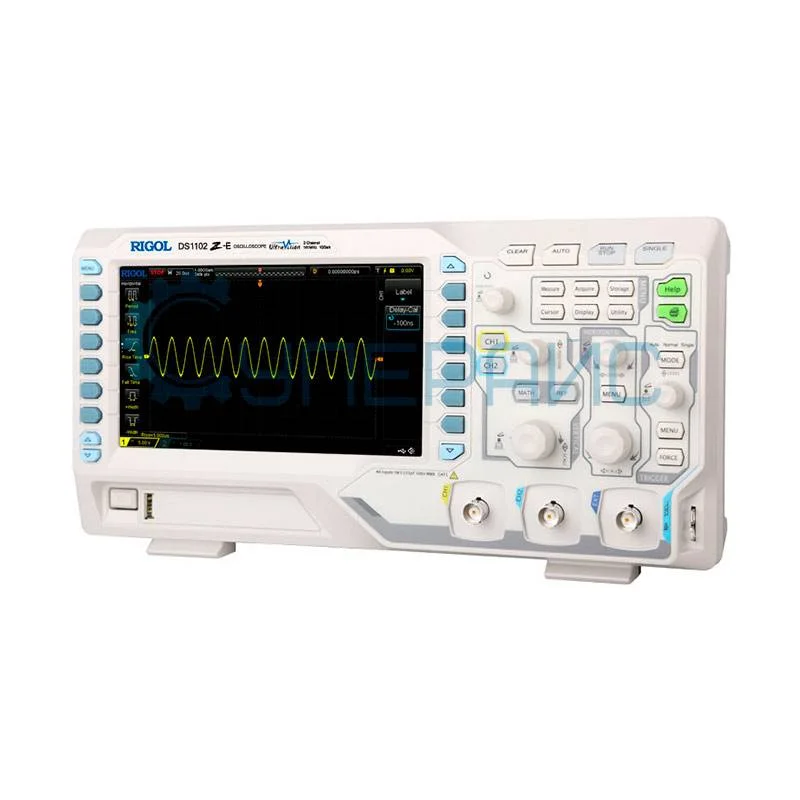

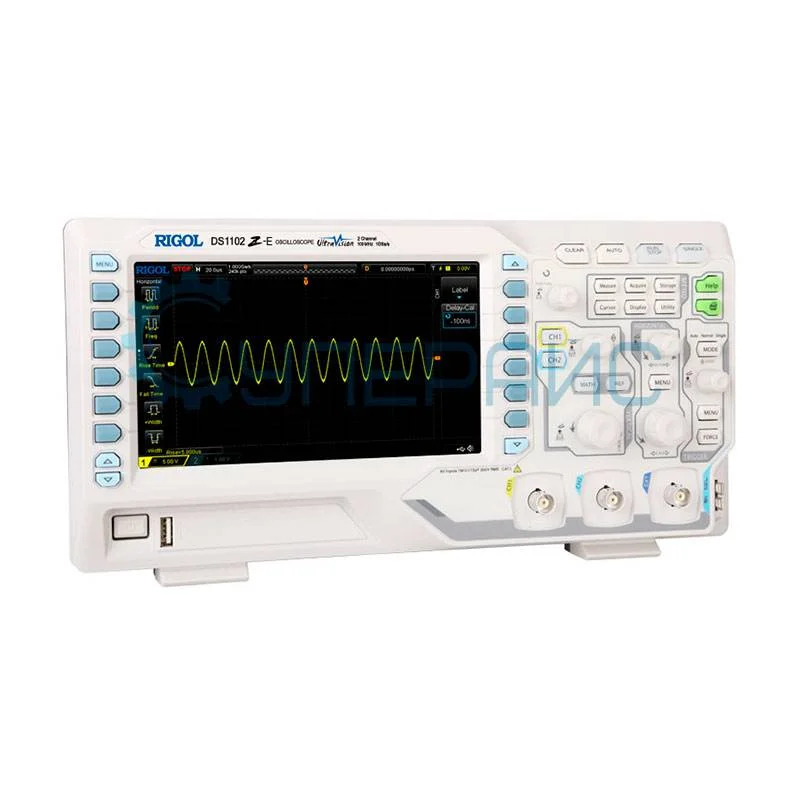

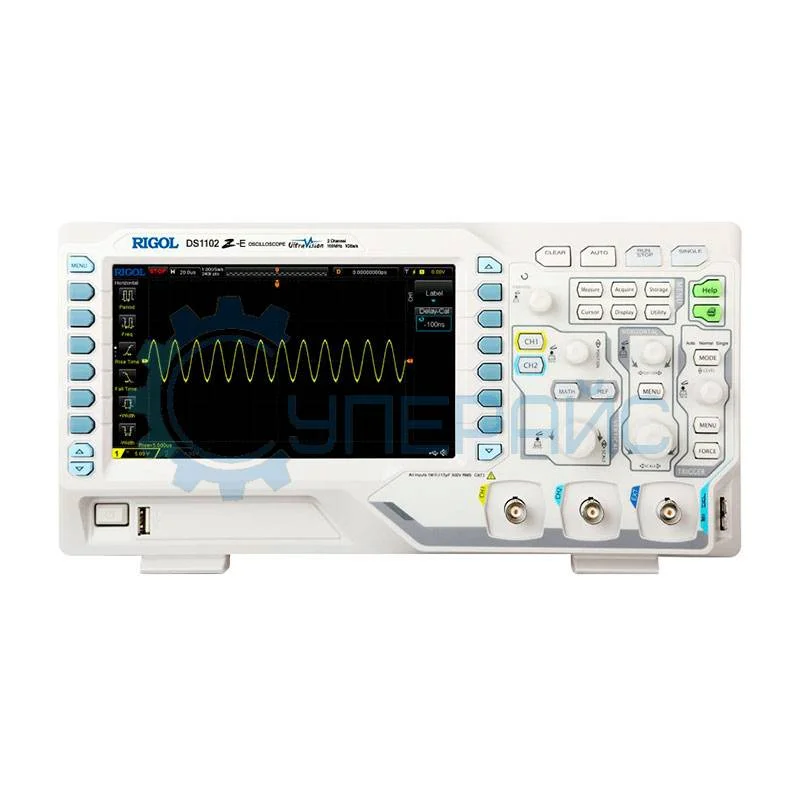

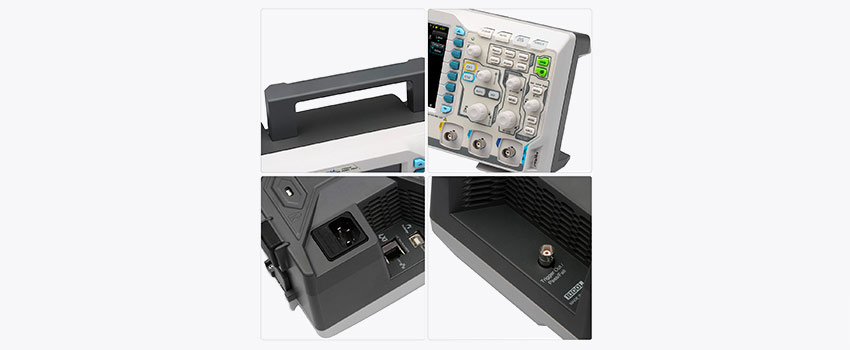

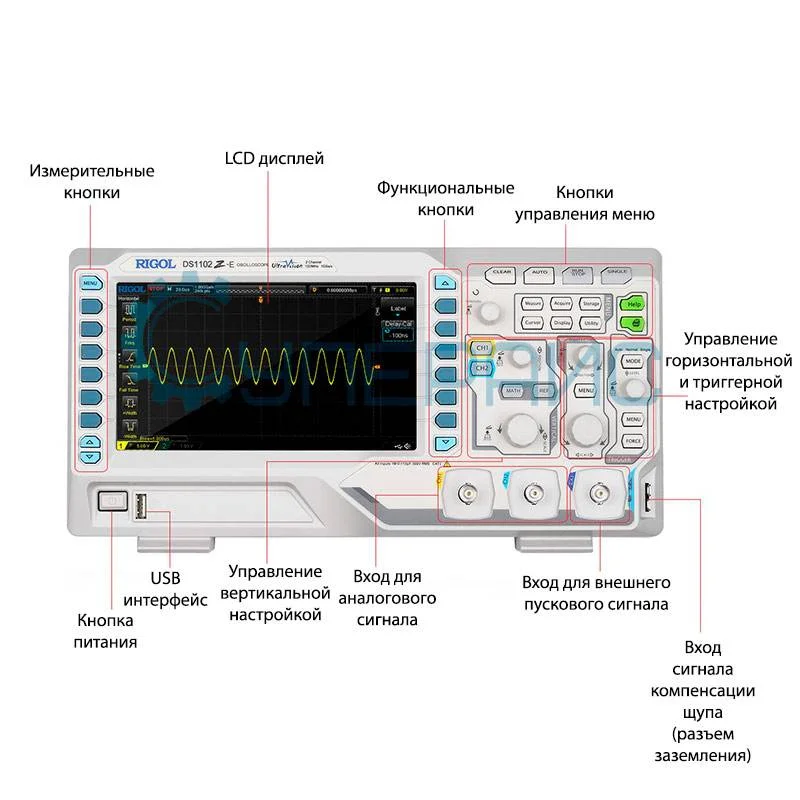

Двухканальный осциллограф RIGOL DS1102Z-E (2 канала, 100 МГц)
Код товара: 8566
Гарантия 36 месяцев
О товаре Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS1102Z-E
| Характеристики настольного осциллографа | |
| Серия | DS1000Z-E |
|
Полоса пропускания |
100 МГц |
|
Количество каналов |
2 |
|
Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |

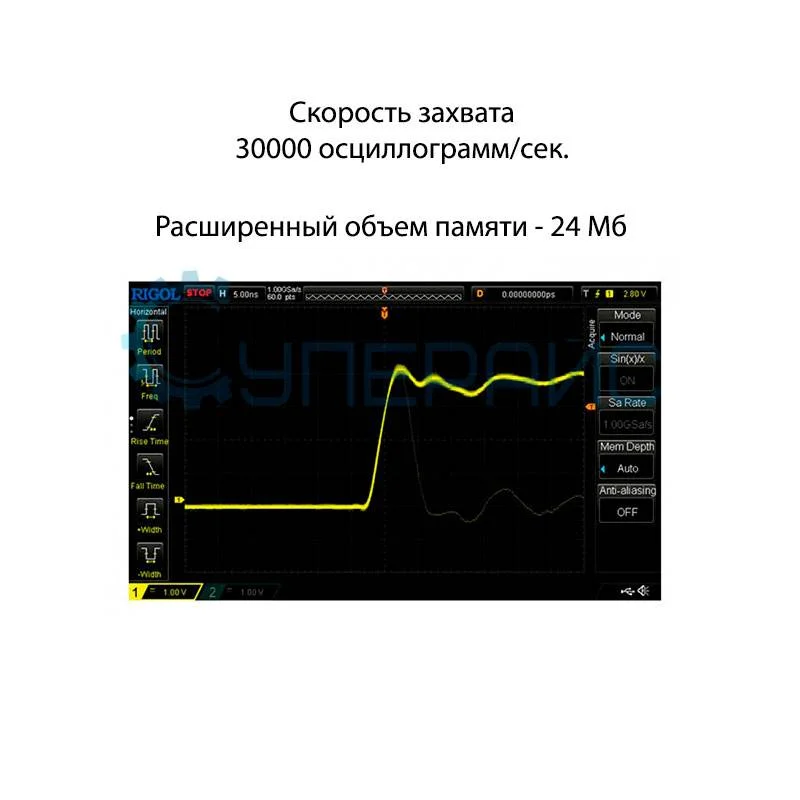

| Скорость захвата осциллограмм | 30000 осц. / с |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 1%, 15 пФ ± 3 пФ |
|
Установка коэффициента затухания датчика |
0,01Х - 1000Х с шагом 1-2-5 |
|
Максимальное входное напряжение |
300 В CAT I, 100 В CAT II |
| Горизонтальная система | |
|
Интерполяция формы волны |
sin (х) / х |
| Размер памяти |
24 Мб в одноканальном режиме 12 Мб в двухканальном режиме |
|
Коэффициент развёртки |
2 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Точность | ≤ ± 25 ppm |
| Максимальный диапазон задержки |
отрицательная задержка: ≥ 1 / 2 ширины экрана положительная задержка: 1 - 500 с |
| Смещение нуля | ± 0,5 дел * минимальная шкала времени |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
1 мВ / дел - 10 В / дел |
| Диапазон смещения |
± 2 В (1 мВ / дел - 499 мВ / дел) ± 100 В (500 мВ / дел - 10 В / дел ) |
|
Низкочастотный предел |
≤ 5 Гц ( на входе BNC) |
|
Погрешность коэффициента усиления |
< 10 мВ: ± 4% от полной шкалы ≥ 10 мВ: ± 3% от полной шкалы |
| Погрешность смещения | ± 0,1 дел ± 2 мВ ± 1% смещения |
| Время нарастания сигнала | 3,5 нс |
|
Изоляция между каналами |
≥ 40 дБ |
| Система синхронизации | |
| Режимы триггера | фронт, рант, окно, N-фронт, наклон, продолжительность, видео, задержка, тайм-аут, настройка / удержание, RS232 / UART, I2C, SPI |
|
Диапазон уровня запуска триггера |
внутренний: ± 5 делений от центра экрана внешний: EXT ± 4 В |
| Чувствительность триггера |
1 дел (< 5 мВ) 0,3 дел (> 5 мВ) |
| Диапазон удержания триггера | 16 нс - 10 с |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по ранту | |
|
Режим запуска |
>, <, <> |
| Полярность | положительная, отрицательная |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по окну | |
|
Режим запуска |
запуск по нарастающему, по ниспадающему, нарастающему / ниспадающему |
| Позиция триггера | вход, выход, время |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по N-фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
| Диапазон удержания | 16 нс - 10 с |
| Номер фронта | 1 - 65535 |
| Запуск по наклону | |
|
Режим запуска |
отрицательный, положительный |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL / SECAM, 480P, 576P |
| Настройка | H, L, X, нарастающий, ниспадающий |
| Запуск по задержке | |
|
Режим запуска |
нарастающий, ниспадающий |
| Диапазон удержания | 16 нс - 10 с |
| Тип задержки | >, <, <>, >< |
| Запуск по тайм-ауту | |
|
Режим запуска |
нарастающий, ниспадающий, нарастающий / ниспадающий |
| Диапазон удержания | 16 нс - 10 с |
| Запуск по продолжительности | |
| Шаблон | H, L, X |
| Тип | >, <, <> |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по настройки / удержанию | |
| Шаблон данных | H, L, X |
| Тип | >, <, <> |
| Диапазон удержания | 8 нс - 1 с |
| Запуск по RS232 / UART | |
| Полярность | нормальная, инвертированная |
| Условие запуска | пуск, ошибка, ошибка проверки, дата |
| Скорость передачи | 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с, 230400 бит/с, 460800 бит/с, 921600 бит/с, 1 Мбит/с |
| Биты данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Запуск по I2C | |
| Условие запуска | пуск, перезагрузка, стоп, отсутствует ACK, адрес, данные, A & D |
| Адресные биты | 7 бит, 8 бит, 10 бит |
| Диапазон адресов | от 0 до 127, от 0 до 255, от 0 до 1023 |
| Длина байта | 1 - 5 |
| Запуск по SPI | |
| Условие запуска | тайм-аут, CS |
| Диапазон удержания | 16 нс - 10 с |
| Биты данных | 4 - 32 бит |
| Настройка линии передачи данных | H, L, X |
| Система измерения | |
|
Курсорные измерения |
△ V, △ T, 1 / △ T, автоматический курсор |
|
Автоматическое измерение |
период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, tVmax, tVmin, положительная скорость, отрицательная частота, задержка, фаза, максимум, минимум, пиковое значение, верхнее значение, нижнее значение, амплитуда, среднее значение, среднеквадратичное значение, превышение, предварительная съемка, площадь, площадь периода, периодические средние значения, отклонение |
| Математические функции | A + B, A - B, A × B, A / B, FFT, A && B, A || B, A ^ B, ! A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Количество шин для декодирования | 2 |
| Декодирование | Parallel, RS-232/UART, I²C, SPI |
| Общие характеристики | |
|
Тип дисплея |
7 дюймов TFT LCD - экран, 800 * 480 точек |
|
Питание |
100 - 240 В AC, 45 - 440 Гц |
| Потребляемая мощность | максимум 50 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Поддержка счетчика | есть |

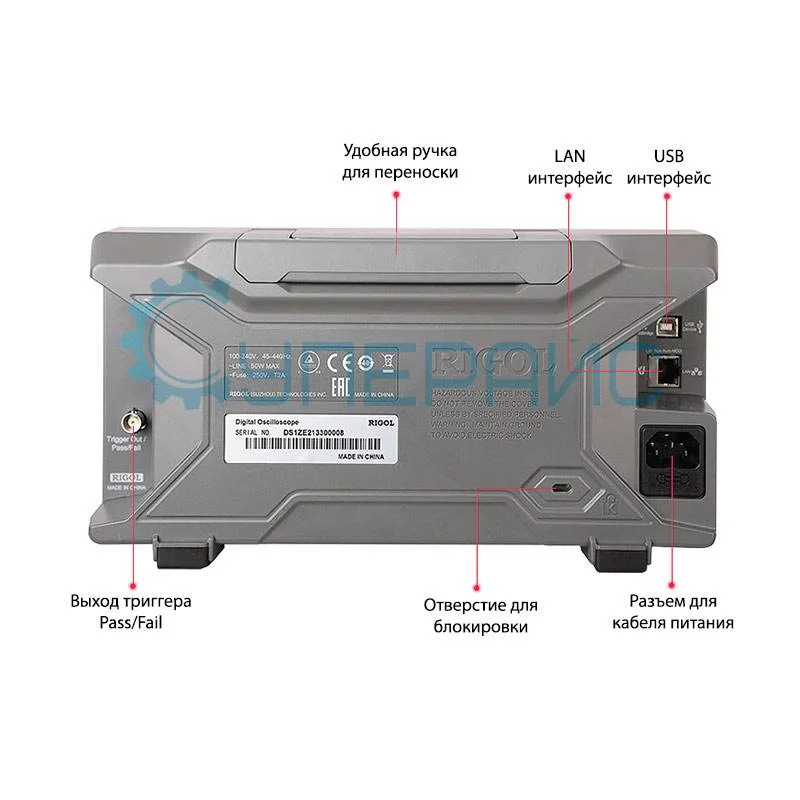

| Интерфейс | USB, LAN, Aux (TrigOut / PassFail) |
| Рабочая температура |
от 0 °С до 40 °С |
| Температура хранения |
от -20 °С до 60 °С |
| Относительная влажность |
до 90% |
| Габариты | 425 x 250 x 260 мм |
| Вес нетто | 2,9 кг |
| Вес брутто | 4 кг |
| Комплектация | цифровой осциллограф RIGOL DS1102Z-E - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт |
| Совместимость |
Сумка для осциллографов RIGOL BAG-DS1000 |
Двухканальный цифровой осциллограф RIGOL DS1102Z-E: мощность и точность для профессионалов
RIGOL DS1102Z-E — двухканальный цифровой осциллограф с полосой пропускания 100 МГц и частотой дискретизации 1 Гвыб/с. Этот прибор сочетает высокую производительность, глубокую память (24 Мб) и поддержку протоколов связи, что делает его идеальным для ремонта электроники, тестирования устройств и образовательных задач.
Цифровой осциллограф RIGOL DS1102Z-E справляется с задачами, где критична точность:
- Анализ аналоговых сигналов — измерение частоты, амплитуды, времени нарастания/спада.

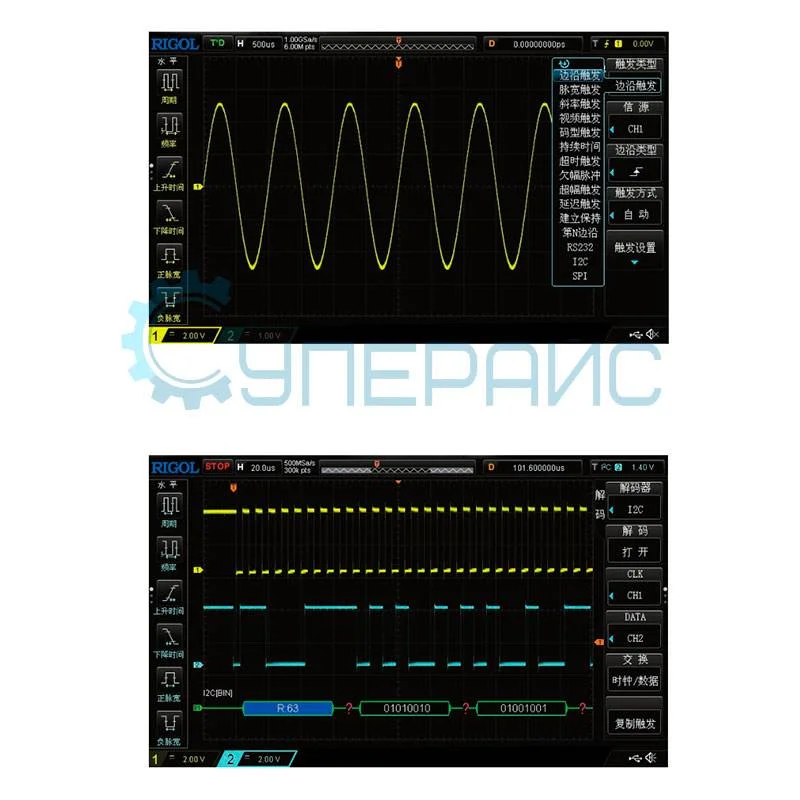

- Работа с цифровыми шинами — декодирование I²C, SPI, UART для отладки микроконтроллеров.
- Тестирование импульсных блоков питания — выявление пульсаций и переходных процессов.
Встроенный частотомер с точностью 6 знаков и режим БПФ (FFT) позволяют анализировать спектр сигналов, находить гармоники и шумы. Например, при настройке аудиоаппаратуры можно отслеживать искажения, а при ремонте радиочастотных модулей — проверять несущую частоту.
Где применяется RIGOL DS1102Z E?
- Сервисные центры — диагностика материнских плат, блоков питания, датчиков.
- Промышленность — тестирование PLC-контроллеров, преобразователей напряжения.
- Образование — лабораторные работы по электронике и схемотехнике.
Компактный корпус (2,9 кг) и низкое энергопотребление (до 50 Вт) делают осциллограф мобильным решением для выездных работ. Интерфейсы USB и LAN обеспечивают подключение к ПК для удаленного управления и экспорта данных. Например, можно запрограммировать автоматический тест блока питания и сохранить результаты в формате CSV.
Особенности работы:
- Режим отрицательной задержки — анализ сигналов до момента срабатывания триггера.
- Фильтры НЧ/ВЧ — подавление шумов для точных измерений.
- Функция Pass/Fail — автоматическая проверка сигналов на соответствие шаблонам.
Цена RIGOL DS1102Z-E делает его выгодным выбором в своем классе. Прибор предлагает профессиональные функции (декодирование протоколов, глубокая память) по доступной стоимости, что особенно важно для малого бизнеса и учебных заведений.
Комплектация включает два щупа (1:10), кабели и документацию. Для удобства переноски доступна сумка RIGOL BAG-DS1000.
Этот прибор — надежный помощник для тех, кто ценит точность, гибкость и качество в повседневной работе с электроникой.
Обзорная таблица осциллографов RIGOL
| Характеристики | DS1102Z-E | DS1202Z-E | DS1104Z-S Plus |
| Полоса пропускания | 100 МГц | 200 МГц | 100 МГц |
| Количество каналов | 2 | 2 | 4 |
| Скорость захвата осциллограмм | 30000 осц. / с | ||
| Интерфейс | USB, LAN, Aux (TrigOut / PassFail) | USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail) | USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail) |
| Максимальная частота дискретизации | 1 Гвыб / с (одноканальный), 500 Мвыб / с (двухканальный) | 1 Гвыб / с (одноканальный), 500 Мвыб / с (двухканальный) | 1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный), 250 Мвыб/с (три/четырехканальный) |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
