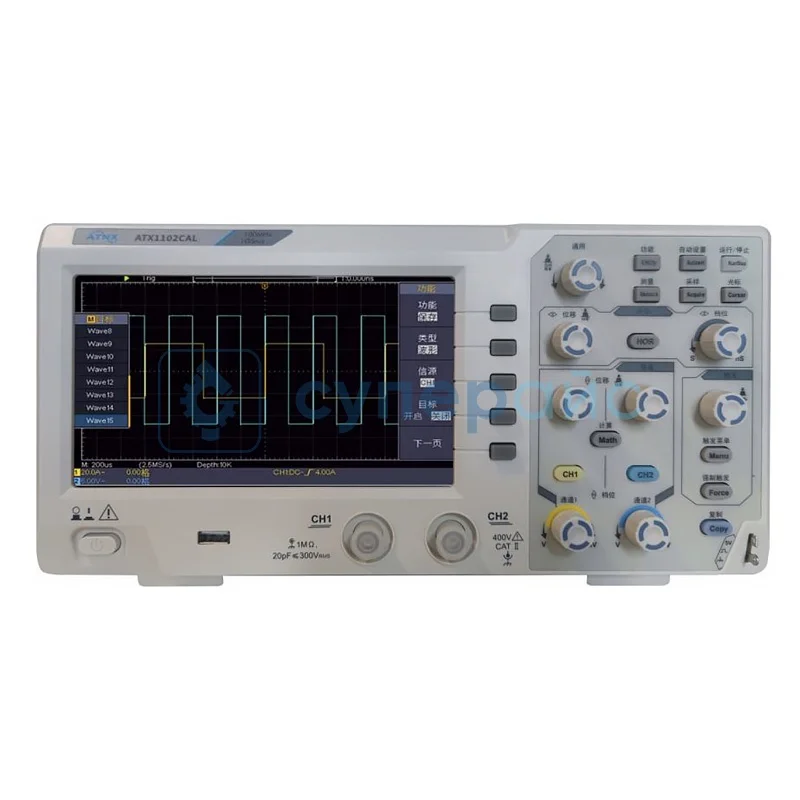

Осциллограф цифровой Atten (Gratten) ATX1102CAL
27 669 ₽
27 669 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
24934
Модель (серия)
ATX1102CAL
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Atten ATX1102CAL
Общие данные
Артикул (код товара)
24934
Производитель (бренд)
Модель (серия)
ATX1102CAL
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
20 пФ ± 5 пФ
Максимальное входное напряжение
400 В
Коэффициенты пробников
1Х, 10Х, 100Х, 1000Х
Канальная изоляция
100:1 (50 Гц), 40:1 (10 МГц)
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
5 мВ/дел – 5 В/дел
Низкочастотный отклик
≥ 10 Гц
Точность усиления постоянного тока
± 3 %
Система синхронизации
Базовые типы триггера
Edge, Video
Источник триггера
CH1–CH2
Горизонтальная система
Горизонтальная развёртка
6 нс/дел – 1000 с/дел
Точность временной базы
± 100 ppm
Режимы развёртки
YT
Интерполяция
sin(x)/x
Система измерения
Автоматические измерения
пик-пик, частота, период, среднее значение, размах, среднеквадратичное значение, рабочий цикл, минимум, максимум, время нарастания, время спада, основание, амплитуда, выброс, предустановка, разность фаз нарастания, фаза спада, + долг, - долг, среднее значение периода, + импульс, - импульс, + рабочий цикл, - рабочий цикл, задержка A-B, количество +импульсов, количество -импульсов, количество нарастающих фронтов
Курсорные измерения
ΔV, ΔT, ΔV & ΔT
Математические операции
+, -, ×, /, FFT
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание Atten ATX1102CAL
Технические характеристики Atten (Gratten) ATX1102CAL
| Количество каналов | 2 |
| Пропускная способность | 100 МГц |
| Частота дискретизации | 1 ГВыб/с |
| Объем памяти | 10 Кб |
| Входные параметры | |
| Входные соединения | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, параллельно 20 pF ± 5 pF |
| Изоляция между каналами |
50 Гц: 100:1 10 МГц: 40:1 |
| Максимальное входное напряжение | 400 В (DC+AC пик) |
| Точность усиления постоянного тока | ±3% |
| Установка коэффициента затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная чувствительность | 5 мВ / дел - 5 В / дел |
| Время нарастания сигнала | ≤ 3,5 нс |
| Низкочастотная характеристика (-3 дБ) | ≥ 10 Гц при BNC |
| Стабильность частоты | ±100 ppm |
| Горизонтальная система | |
| Интерполяция сигналов | (sin x) / x |
| Коэффициент развёртки | 6 нс / дел - 1000 с / дел, шаг 1 - 2 - 5 |
| Система синхронизации | |
| Режимы синхронизации | по фронту, по видеосигналу |
| Режимы развёртки | автоматический, нормальный, однократный |
| Система измерения | |
| Встроенные функции | частотомер |
| Автоматические измерения | от пика к пику, частота, период, среднее значение, размах, среднеквадратичное значение, рабочий цикл, минимум, микширование, время нарастания, время спада, основание, амплитуда, выброс, предустановка, разность фаз нарастания, фаза спада разница, + долг, - долг, среднее значение периода, +импульс, -импульс, +рабочий цикл, -рабочий цикл, задержка A-B, количество +импульсов, количество -импульсов, количество нарастающих фронтов |
| Курсор |
разница напряжений между курсорами △V разница во времени между курсорами △T разница во времени между курсорами и разность напряжений △V автоматический курсор |
| Математические функции | сложение, вычитание, умножение, деление, быстрое преобразование Фурье (БПФ) |
| Хранение произведенных вычислений | 16 наборов осциллограмм |
| Общие характеристики | |
| Дисплей | 7 дюймов, цветной (TFT), 800 x 480 |
| Питание | 100 - 240 В, 50/60 Гц |
| Интерфейс | USB Device, USB Host |
| Габариты | 301 х 152 х 70 мм |
| Габариты упаковки | 370 x 110 x 180 мм |
| Вес нетто | 1,1 кг |
| Вес брутто | 1,65 кг |
| Комплектация |
осциллограф Atten (Gratten) ATX1102CAL - 1 шт кабель питания - 1 шт руководство пользователя - 1 шт USB-кабель - 1 шт пробник - 2 шт отвертка - 1 шт |
Обращаем ваше внимание: прибор поставляется с интерфейсом на китайском языке.
Осциллограф Atten (Gratten) ATX1102CAL
Цифровой осциллограф Atten (Gratten) ATX1102CAL располагает двумя каналами, что даёт оператору наблюдать два сигнала одновременно. Такой двухканальный осциллограф позволяет проводить сравнение и анализ электрических импульсов на разных входах, что повышает эффективность диагностики.
Важным элементом конструкции выступает ЖК-дисплей типа TFT с цветным изображением. Яркость и контрастность экрана способствуют удобству работы. Полоса пропускания в 100 МГц обеспечивает точное снятие высокочастотных сигналов.
Частота дискретизации достигает 1 ГВыб/с, что отражает высокую временную точность измерений. Это значение помогает фиксировать мельчайшие изменения, что полезно при анализе быстротечных процессов. Объем памяти в 10 Кб достаточен для сохранения подробной информации о сигналах.
Задачи, которые помогает решать такой прибор:
- измерение параметров электрических цепей в двух каналах одновременно;
- проверка корректности работы электронных компонентов;
- тестирование частотных характеристик устройств.
Точность усиления постоянного тока составляет ±3%. Регулировка коэффициента затухания до 1000Х делает диапазон работы с датчиками достаточно широким. Встроенный частотомер даёт работать с двумя инструментами в одном корпусе.
Кому подойдёт осциллограф:
- инженерам-электронщикам в лабораторных условиях;
- техникам по ремонту и наладке электронных систем;
- преподавателям технических дисциплин;
- разработчикам и тестировщикам электроники.
Интерфейс USB Device и USB Host помогает подключать прибор к периферийным устройствам и сохранять информацию. Такой осциллограф можно использовать для проверки и анализа в рамках большого списка работ с электроникой.
