Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц)

Код товара: 14375

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 34879
            [SRC] => /upload/iblock/a07/a07082feab6354a5fbde96abc68ddebc.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 35289
            [SRC] => /upload/iblock/bfa/bfaff40c0f11fa4926ad3bcbdcdf9f16.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 35290
            [SRC] => /upload/iblock/69f/69f1f98e4d1f5fc386dc5e4b75d6ba51.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 35291
            [SRC] => /upload/iblock/b28/b288eb029d7bd71ea6014df50a245e39.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 35292
            [SRC] => /upload/iblock/da6/da695bb750dee7b8458f7bef08979b45.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 35293
            [SRC] => /upload/iblock/c62/c625270af081af46d6f62ed2bdb0494b.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 35294
            [SRC] => /upload/iblock/2d8/2d88bd2b1ae734bcd7352377636e1dde.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц)
Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц)
Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц)
Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц)
Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц)
Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц)
Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FNIRSI 1014D

Характеристики портативного осциллографа
Количество каналов
2
Полоса пропускания 100 МГц
Частота дискретизации 1 ГВыб/с
Глубина записи 240 Кб
Входные параметры
Развязка входа
DC, AC
Входной импеданс
1 МОм
Установка коэффициента затухания датчика
1 Х, 10 Х
Максимальное входное напряжение
40 В (1 X), 400 В (10 Х)
Горизонтальная система
Коэффициент развёртки 50 с / дел - 10 нс / дел
Вертикальная система
Вертикальная развёртка 50 мВ / дел - 500 В / дел
Время нарастания < 3 нс
Вертикальное разрешение 8 бит
Точность напряжения ± 5%
Точность частоты ± 0,01%
Система синхронизации
Режимы синхронизации автоматический, нормальный, однократный
Режим триггера по фронту (спадающему / ниспадающему)
Система измерения
Автоматические измерения VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period
Курсорные измерения XY, триггер Y
Математические операции FFT
Генератор сигналов
Форма сигналов 14 видов форм сигналов
Полоса пропускания 10 МГц (синусоидальный сигнал), разрешение 1 Гц
Вертикальное разрешение 14 бит
Общие характеристики
Дисплей цветной TFT-дисплей, 7 дюймов, 800 x 480
Интерфейс USB (5 В / 2 А)
Встроенная память 1 Гб
Хранение формы волны 1000 изображений + 1000 сигналов
Возможность сохранения осциллограмм есть
Функция автоматического измерения есть
Функция Roll есть
Функция Лиссажу есть
Функция регулировки яркости экрана есть

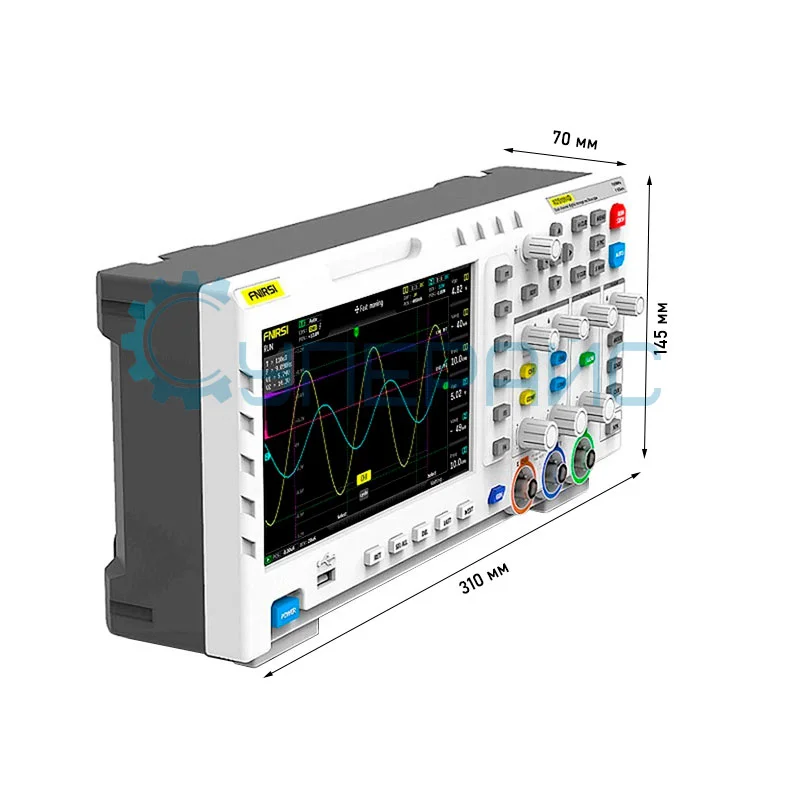

Габариты 310 х 145 х 70 мм
Вес нетто 1500 г
Вес бруто 1632 г

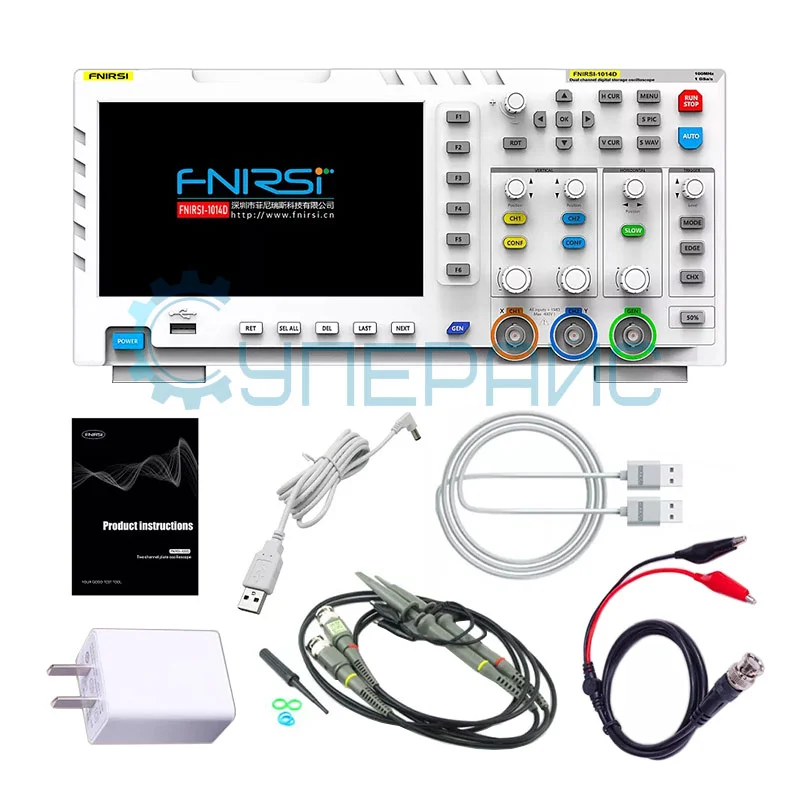

Комплектация осциллограф FNIRSI 1014D - 1 шт

щупы для осциллографа - 2 шт
USB кабель - 1 шт
кабель питания - 1 шт
зажим BNC-крокодил - 1 шт
инструкция по эксплуатации - 1 шт

Стационарный осциллограф FNIRSI 1014D с пропускной способностью 100 МГц

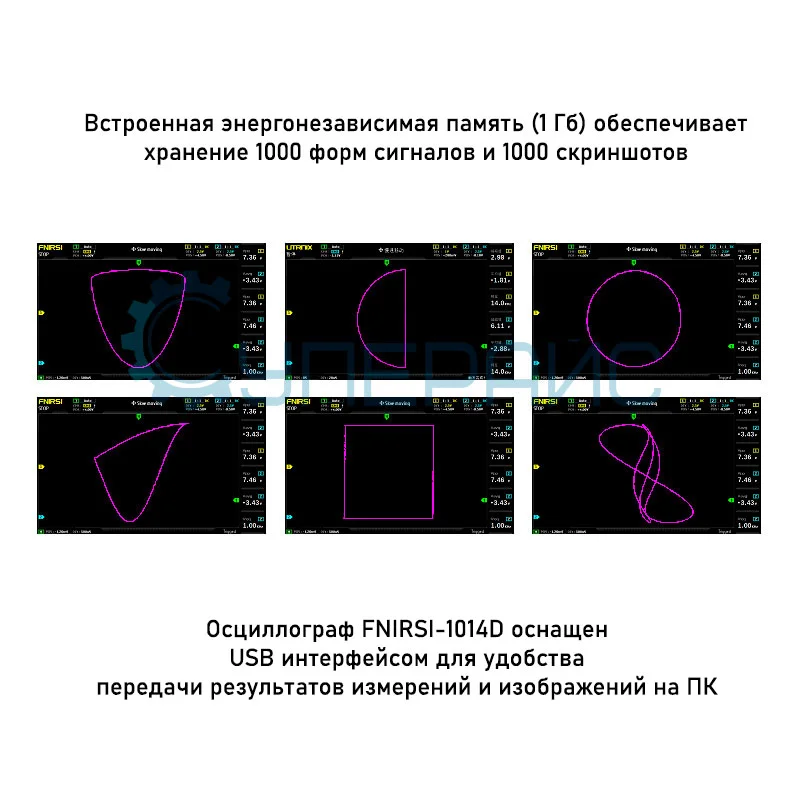

Двухканальный измерительный прибор 2 в 1: запоминающий осциллограф и DDS генератор сигналов с 14-битным разрешением. 1014D имеет встроенную память 1 Гб, которая позволяет хранить до 1000 скриншотов экрана и форм сигналов.

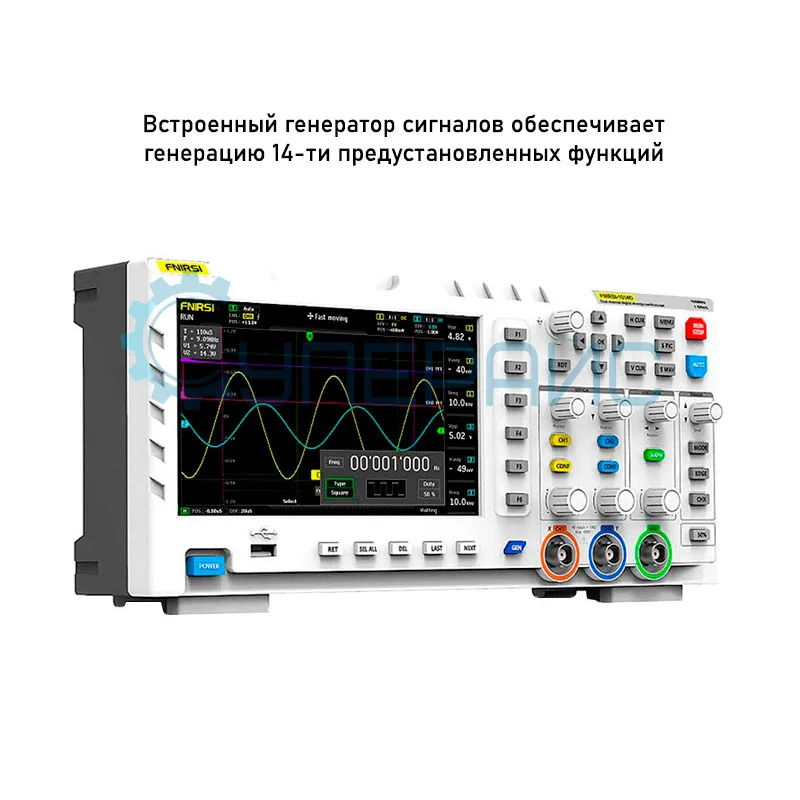

На передней панели внизу находится кнопка GEN, благодаря которой вызывается встроенный генератор с максимальной полосой пропускания 10 МГц (синусоидальный сигнал), для остальных – 2 МГц. Всего он способен обеспечить генерацию 14 предустановленных функций.

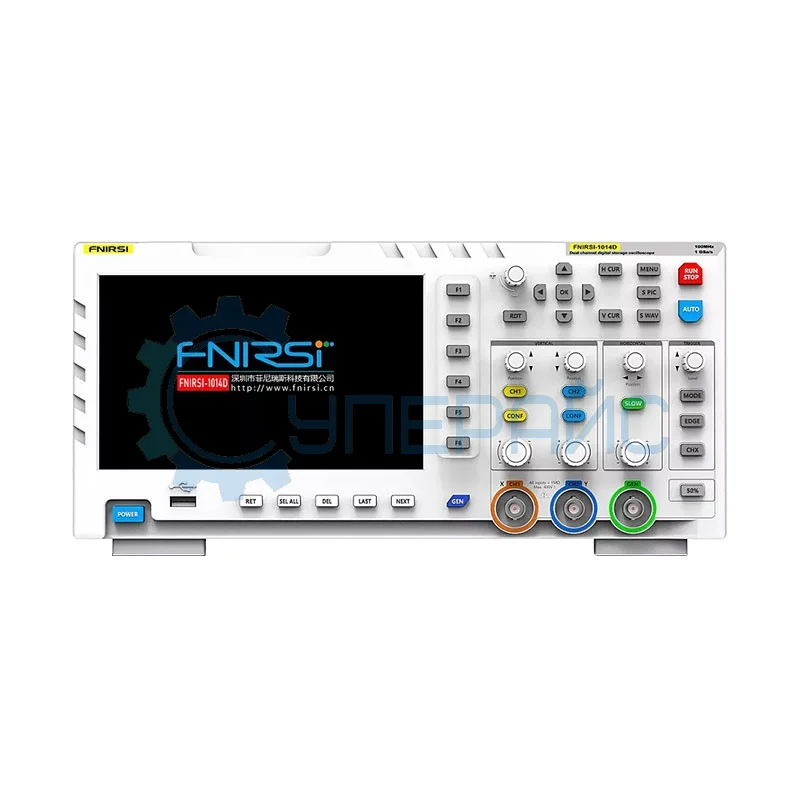

Цифровой осциллограф FNIRSI 1014D

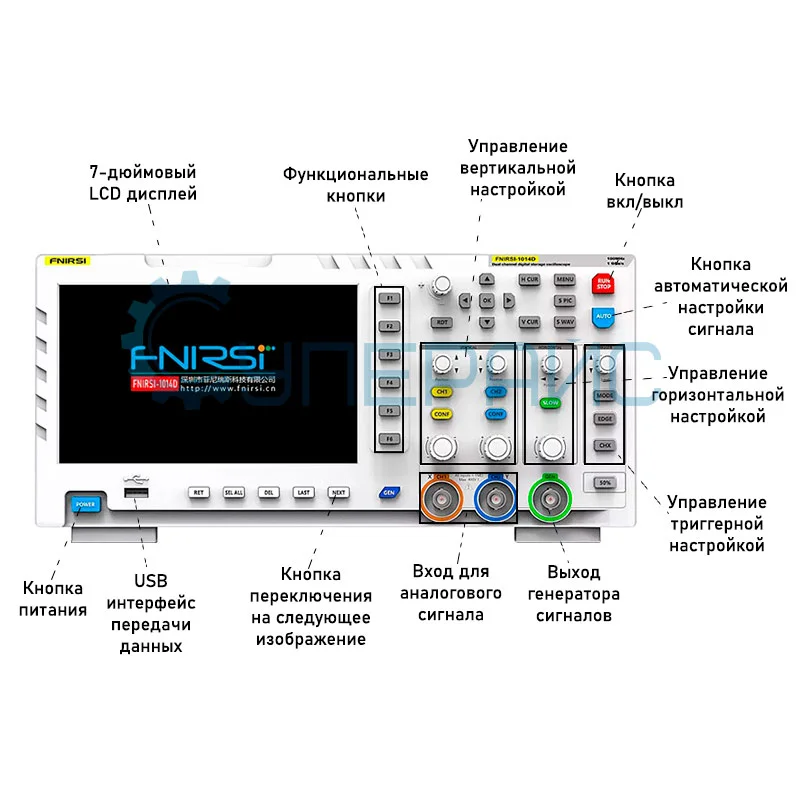

Кнопка AUTO автоматически настраивает необходимый сигнал измерений.

Отличительной особенностью данной модели является большой 7-дюймовый LCD дисплей с разрешением экрана 800 на 480 пикселей. Встроенный USB разъем позволяет пользователем передавать необходимые данные на свой ПК для дальнейшего использования.

Запоминающий осциллограф FNIRSI 1014D

Работает данный цифровой осциллограф от внешнего 5-вольтного питания.

Необходимо отметить наличие функции быстрого преобразования Фурье (FFT), которая способна в заданном пределе просматривать спектр сигналов.

FNIRSI 1014D подойдет как для радиолюбителей, начинающих электронщиков, так и для ремонтников различной радиоэлектроники.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.

Видеообзоры:

Благодарственные письма

Посмотреть все

Барсуков Денис Контент менеджер
Цитата
Иван пишет:
Купил. В коробке было два БП, один - американская розетка, другой - Россия.
Подключил его в паре с Тектрониксом к эталонному сигналу от тектрона. С российским БП, очень сильные помехи от импульсного источника, сигнал почти не видно. С американским БП заработало раз в 10 лучше, но раз в 20 хуже чем у тектрона. У тектрона картинка "замёрзла", как нарисованная. А у Фнирси - шпоры лезут отовсюду. Кароч, в режиме триггера работать невозможно, постоянно на собственные же помехи реагирует. С одной стороны - и софт и исполнение замечательное, но из-за помех, нормально работать не возможно. И ещё есть какой-то косяк с АЦП, после переднего фронта, на "полочке" какие-то артефакты математической обработки, то есть, это не выбросы от несогласованности, а именно какой-то косяк в обработке сигнала. Словами не объяснить - надо видеть.
Здравствуйте, Иван!

Спасибо за внимание, уделенное нашему интернет-магазину, и за оставленный развернутый отзыв. Надеемся, что ваши рекомендации будут полезны другим покупателям, и они смогут благодаря вашему отзыву сделать верный выбор.

Будем рады и в будущем сотрудничать с вами!

Хорошего Вам дня!

С уважением, администрация интернет-магазина Суперайс

Имя Цитировать
Иван
Купил. В коробке было два БП, один - американская розетка, другой - Россия.
Подключил его в паре с Тектрониксом к эталонному сигналу от тектрона. С российским БП, очень сильные помехи от импульсного источника, сигнал почти не видно. С американским БП заработало раз в 10 лучше, но раз в 20 хуже чем у тектрона. У тектрона картинка "замёрзла", как нарисованная. А у Фнирси - шпоры лезут отовсюду. Кароч, в режиме триггера работать невозможно, постоянно на собственные же помехи реагирует. С одной стороны - и софт и исполнение замечательное, но из-за помех, нормально работать не возможно. И ещё есть какой-то косяк с АЦП, после переднего фронта, на "полочке" какие-то артефакты математической обработки, то есть, это не выбросы от несогласованности, а именно какой-то косяк в обработке сигнала. Словами не объяснить - надо видеть.
Имя Цитировать
Федорова Маргарита Контент менеджер
Цитата
Guest пишет:
Искал не профессиональный осциллограф для мелких задач, наткнулся на данную модель. Долго раздумывал над покупкой, но всё же решил взять и не прогадал. За такую цену и для любительских целей, оказался достойным вариантом.
Здравствуйте!

Большое спасибо, что нашли время поделиться своим опытом работы с осциллографом.
Рады, что прибор полностью оправдал Ваши ожидания. Надеемся, что Ваш комментарий будет полезен и другим пользователям, раздумывающим над покупкой осциллографа.

Будем рады видеть Вас в числе постоянных покупателей!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Имя Цитировать
Guest
Искал не профессиональный осциллограф для мелких задач, наткнулся на данную модель. Долго раздумывал над покупкой, но всё же решил взять и не прогадал. За такую цену и для любительских целей, оказался достойным вариантом.
Имя Цитировать
Борисюк Дарья Контент менеджер
Цитата
Гость пишет:
Народ с паяльника разбирал этот осциллограф - аппарат так себе и есть несоответствие заявленным характеристикам. Основных моментов три. Во-первых, два двухканальных конвейерных АЦП AD9288  (видимо разогнанных до 125МГц) обеспечивают максимум 500Мвыб/с на один канал и 250Мвыб/с на канал. Поэтому осциллограф и такой дешёвый. Во-вторых, полоса пропускания порядка 60МГц всего. В третьих, работает только усреднение - периодические сигналы смотреть можно, а неповторяющиеся импульсы смотрятся уже искажёнными. Так что человеку, разобравшему и испытавшему аппарат респект!

Для любительских целей и жёстком ограничении бюджета этот аппарат вполне имеет место быть.
Здравствуйте! Благодарим за развернутый отзыв. Уверены, Ваш отзыв будет полезен другим пользователям, которые думают над покупкой прецизионного осциллографа.

С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Имя Цитировать
Гость
Народ с паяльника разбирал этот осциллограф - аппарат так себе и есть несоответствие заявленным характеристикам. Основных моментов три. Во-первых, два двухканальных конвейерных АЦП AD9288  (видимо разогнанных до 125МГц) обеспечивают максимум 500Мвыб/с на один канал и 250Мвыб/с на канал. Поэтому осциллограф и такой дешёвый. Во-вторых, полоса пропускания порядка 60МГц всего. В третьих, работает только усреднение - периодические сигналы смотреть можно, а неповторяющиеся импульсы смотрятся уже искажёнными. Так что человеку, разобравшему и испытавшему аппарат респект!

Для любительских целей и жёстком ограничении бюджета этот аппарат вполне имеет место быть.
Имя Цитировать
Дмитрий Ракитин
Осциллограф неплохой, а за такую цену просто отличный. Из недостатков отмечу только низкую чувствительность, отсутствие регулировки амплитуды генератора и неудачную реализацию анализатора спектра.
Имя Цитировать
Соболев Виктор
Давно слышал от знакомых про эту новинку, прошерстел интернет, вещь говорят стоящая. Ослик оказался действительно стоящий. Упакован был хорошо, заявленная комплектация пришла вся. За свои деньги он не уступает более дорогим моделям, еще и дисплей большой, все измерения четко видны. Порадовал за такую сумму еще и встроенный геник на 10 МГц.
