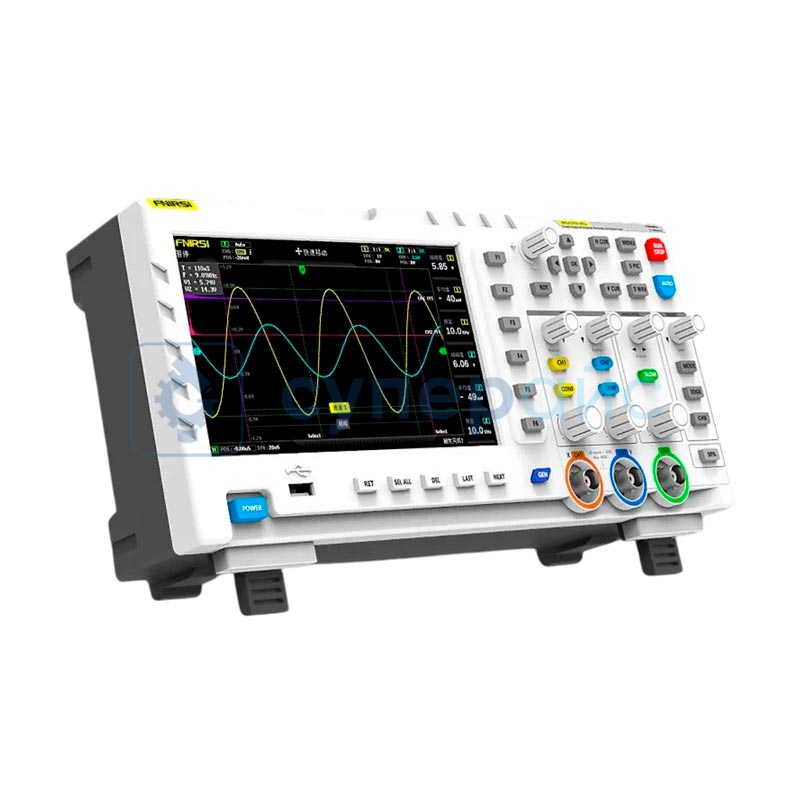

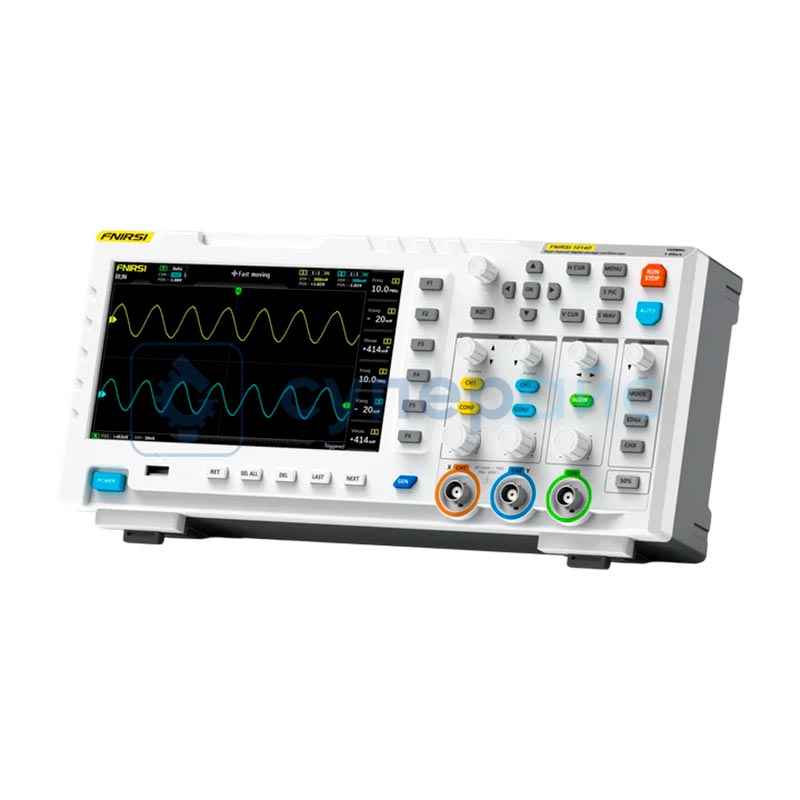

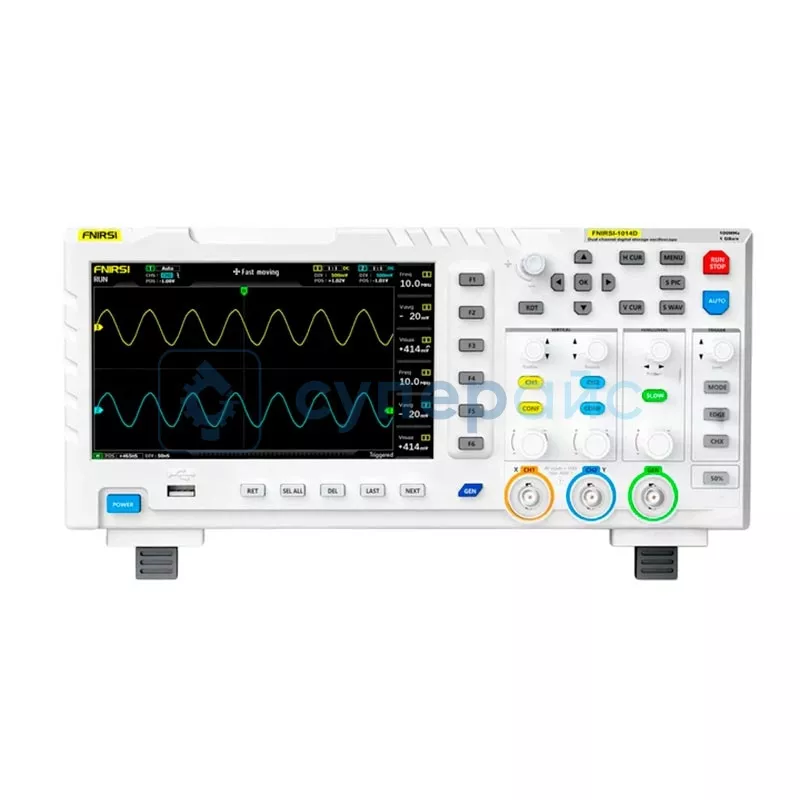

Цифровой осциллограф FNIRSI 1014D S

Цифровой осциллограф FNIRSI 1014D S - настольная модель на 2 канала с полосой пропускания 100 МГц и встроенным генератором сигналов. Он рассчитан на домашнюю мастерскую, учебный стол и небольшую ремонтную лабораторию: снять форму сигнала, измерить параметры курсорами и тут же подать тестовый сигнал на схему. Корпус 310 x 145 x 70 мм занимает на столе немного места.

Основные характеристики

• Частота дискретизации 1000 МВыб/с и время нарастания ≤3 нс: фронты цифровых сигналов и импульсы ШИМ видны подробно.
• Глубина памяти 240 Кб на канал: захваченный участок можно растянуть и рассмотреть после остановки.
• Чувствительность 50 мВ/дел - 500 В/дел при АЦП 8 бит: один прибор подходит для логических уровней, источников питания и силовых цепей.
• Развёртка 10 нс/дел - 50 с/дел и режим Roll: медленные процессы, например заряд конденсатора, рисуются непрерывной лентой, как на самописце.
• Развязка входа AC и DC, сопротивление 1 МОм: подходят стандартные пассивные щупы.

Входное напряжение и щупы

Допустимое напряжение на входе зависит от режима щупа: 40 В при 1X и 400 В при 10X. Для силовой электроники и сетевых блоков питания переключайте щуп на 10X, делитель расширяет диапазон и меньше нагружает цепь. Режим 1X оставьте для слабых сигналов, где важна чувствительность. Коэффициент в настройках канала выставляйте тот же, что на щупе, иначе амплитуда будет считаться неверно.

Генератор, сохранение и экран

Встроенный генератор сигналов избавляет от отдельного прибора при проверке усилителей, фильтров и входных каскадов. Тестовый сигнал подаётся на вход схемы, а результат вы видите на втором канале. Осциллограммы можно сохранять и возвращаться к ним, когда сравниваете исправную и неисправную плату. Курсорные измерения помогают точно оценить амплитуду и временные интервалы. Экран 840x480, интерфейс USB.

FNIRSI 1014D S подойдёт радиолюбителям, студентам и мастерам по ремонту, которым нужен компактный настольный осциллограф 100 МГц с генератором для отладки, ремонта и обучения.
