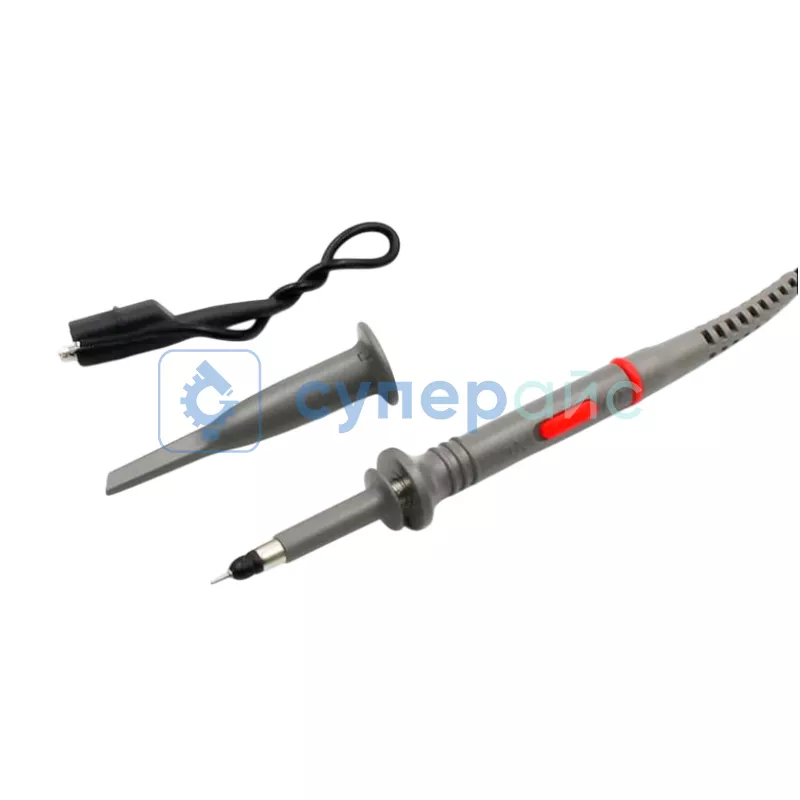

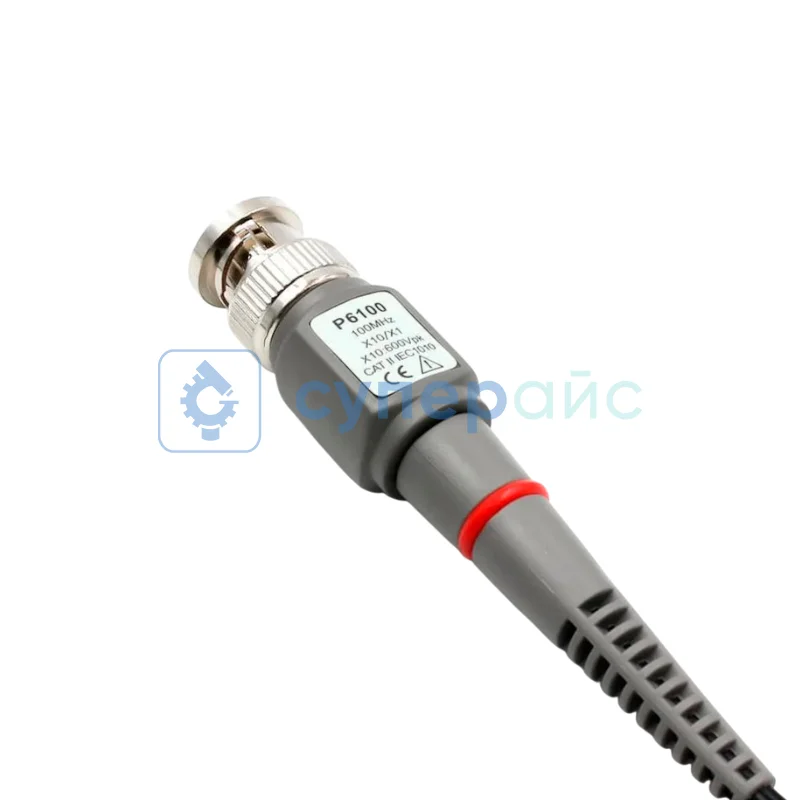

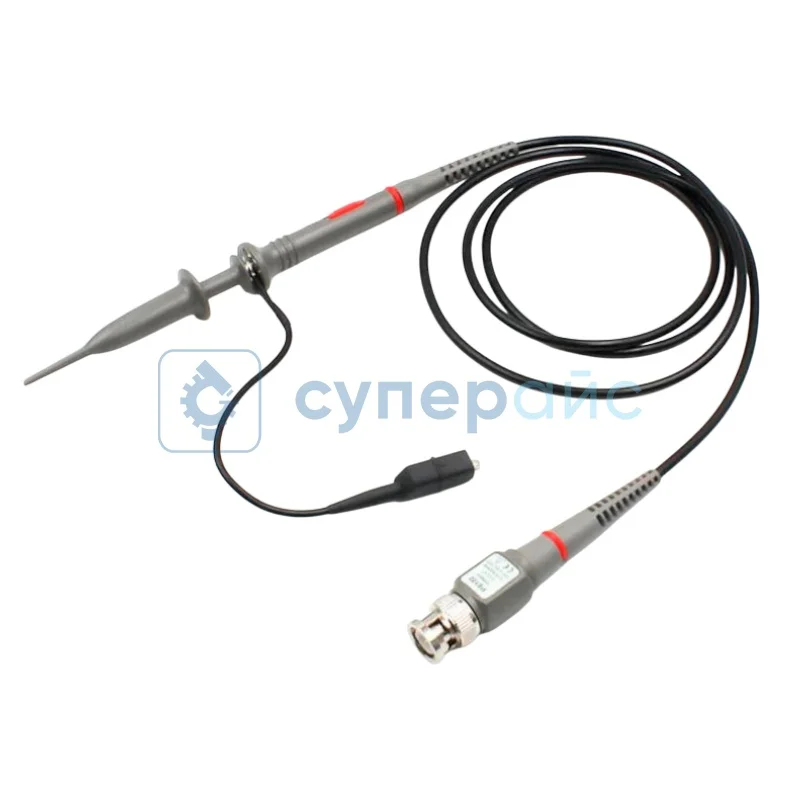

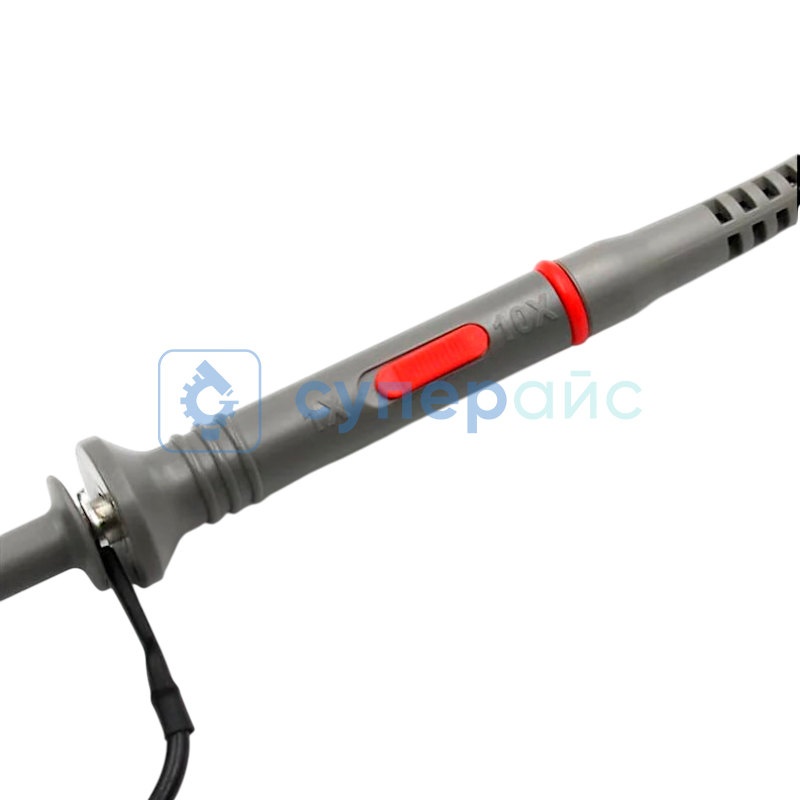

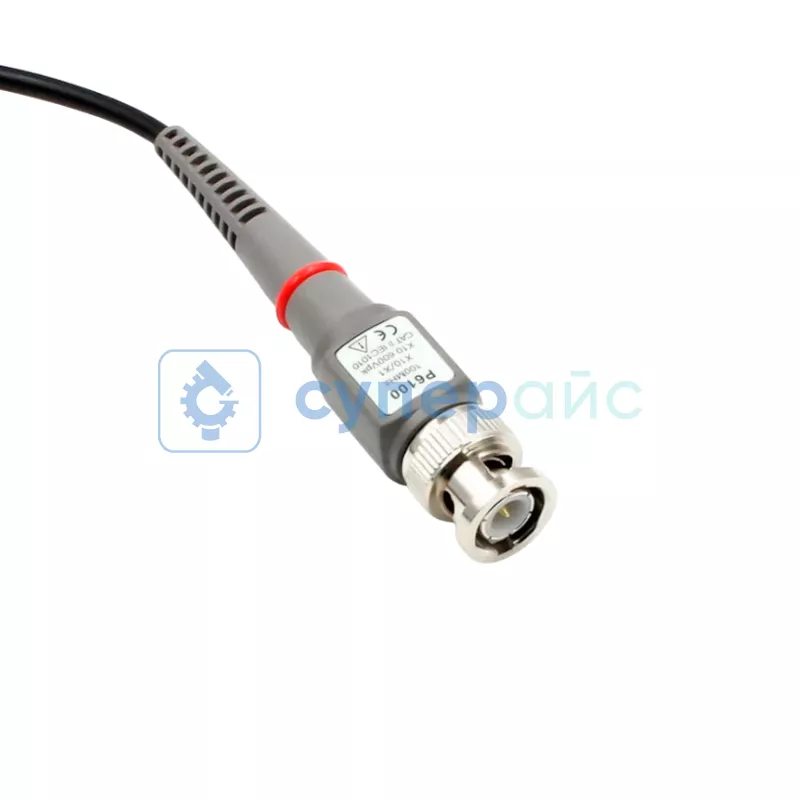

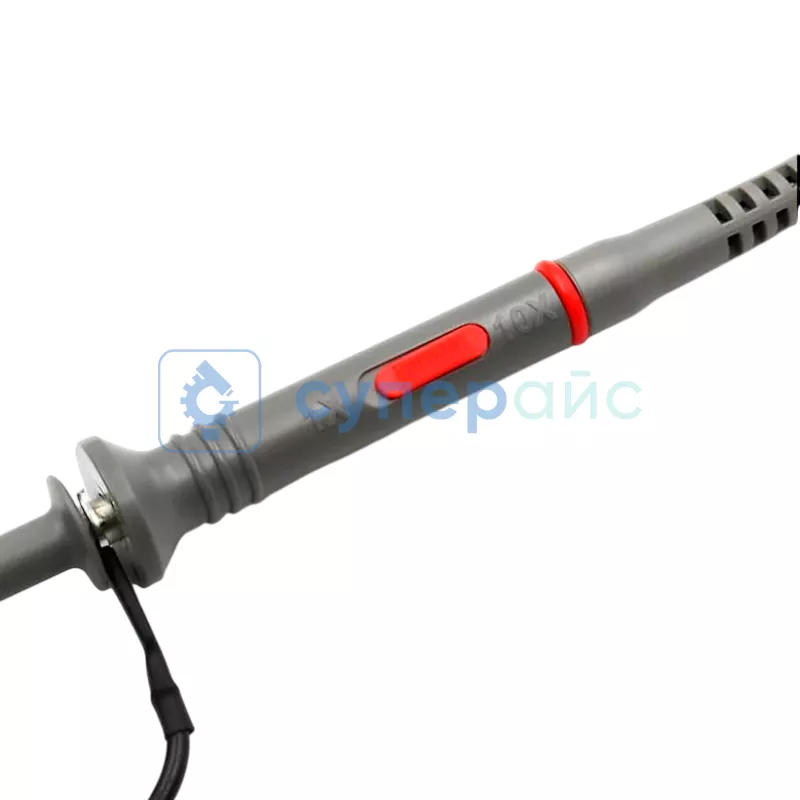

Пробник FNIRSI P6100A

FNIRSI P6100A - щуп для осциллографа с полосой пропускания 100 МГц на один канал. Его берут как запасной или дополнительный пробник, когда штатный щуп сломался, потерялся или нужен ещё один для параллельной работы. Щуп обходится без питания и интерфейсов: достаточно подключить его к входу осциллографа.

Характеристики P6100A

• Полоса пропускания 100 МГц: запаса хватает для большинства цифровых и импульсных цепей в ремонте и наладке.
• Один канал: щуп подключается к одному входу осциллографа.
• Рабочая температура -10...50 °C: можно работать в неотапливаемой мастерской или гараже.
• Вес брутто 0,08 кг: щуп не оттягивает разъём и не занимает места в сумке с инструментом.
• Нет интерфейсов, поэтому не нужны ни батарейки, ни зарядка.

Как подобрать щуп по полосе

Полоса щупа должна быть не ниже полосы осциллографа. Измерительный тракт работает по худшему звену: если поставить узкополосный щуп на широкополосный прибор, фронты затянутся, а высокочастотные составляющие сигнала ослабнут. У P6100A предел тракта 100 МГц, поэтому он логично сочетается с осциллографами того же класса или с более узкой полосой.

На быстрых сигналах держите провод заземления как можно короче. Длинный земляной провод добавляет индуктивность, и на фронтах появляется звон, которого в схеме нет. Перед работой проверьте щуп на сигнале калибратора осциллографа: прямоугольный импульс на экране должен иметь ровную вершину.

Где пригодится

• Ремонт электроники: проверка питания, тактовых сигналов и ШИМ-управления.
• Учебные лаборатории: запасные щупы для каждого стенда.
• Выездная работа: лёгкий щуп в запас к портативному осциллографу.

FNIRSI P6100A подойдёт владельцам осциллографов, которым нужен простой запасной щуп с полосой 100 МГц для повседневных измерений.
