Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц)

Код товара: 4599

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор Hantek в России

Бесплатная доставка

Для физических лиц при заказе от 3000 рублей Почтой России

Подробнее

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц)

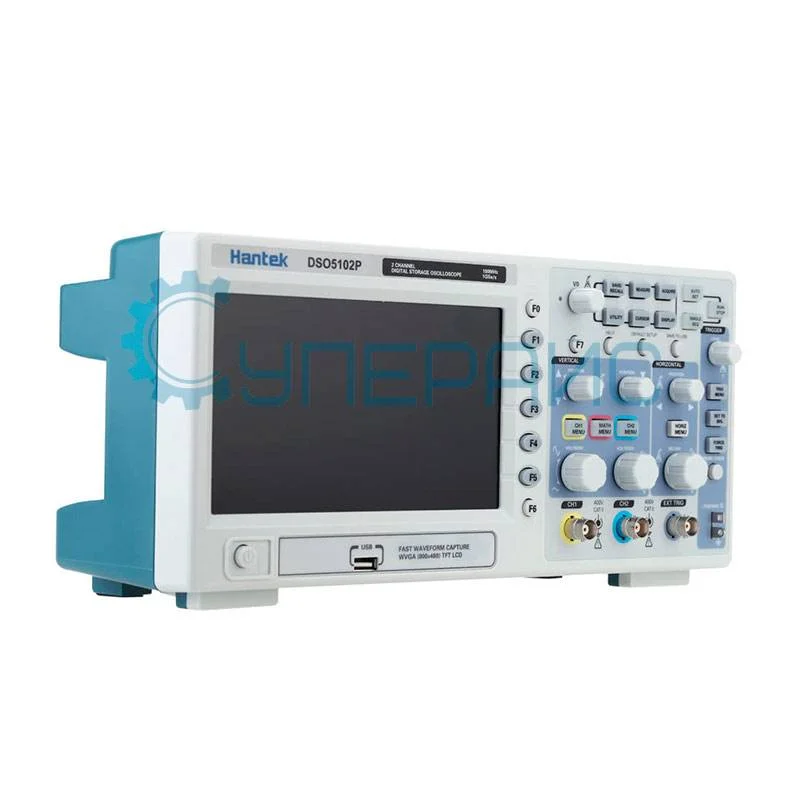

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 1

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 2

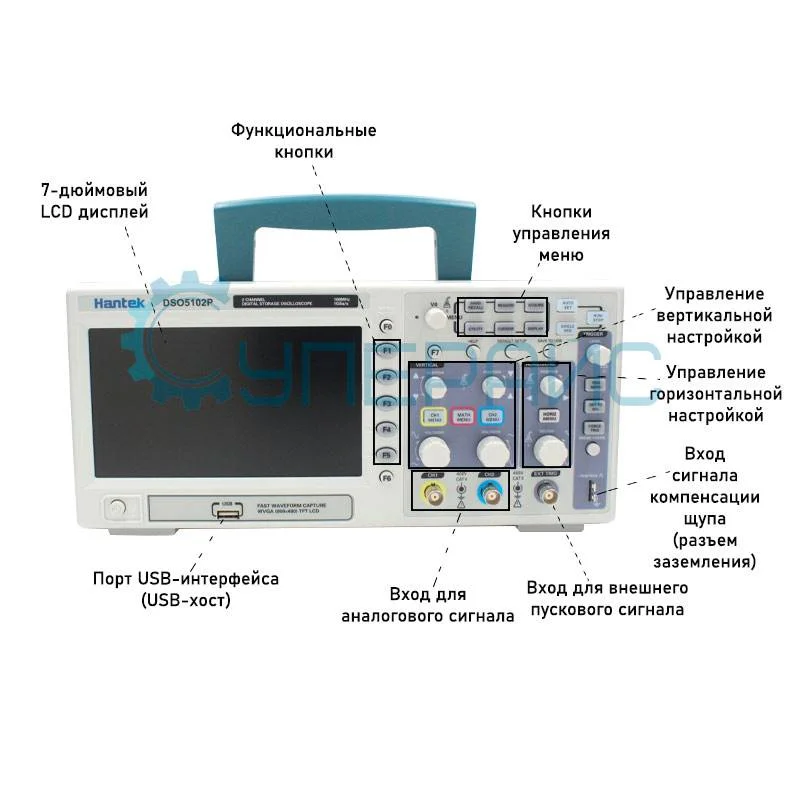

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 3

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 4

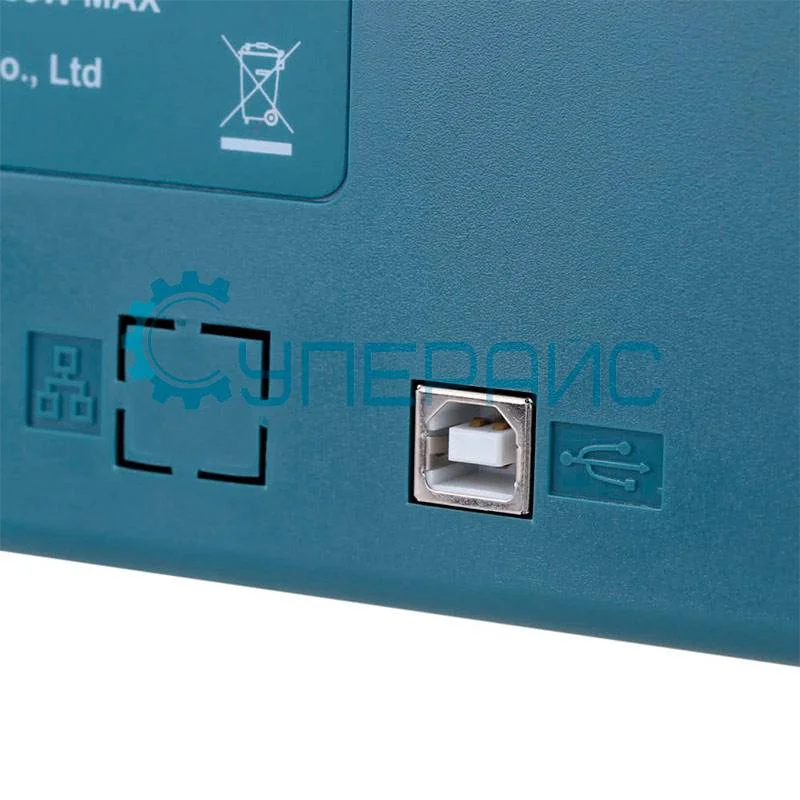

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 5

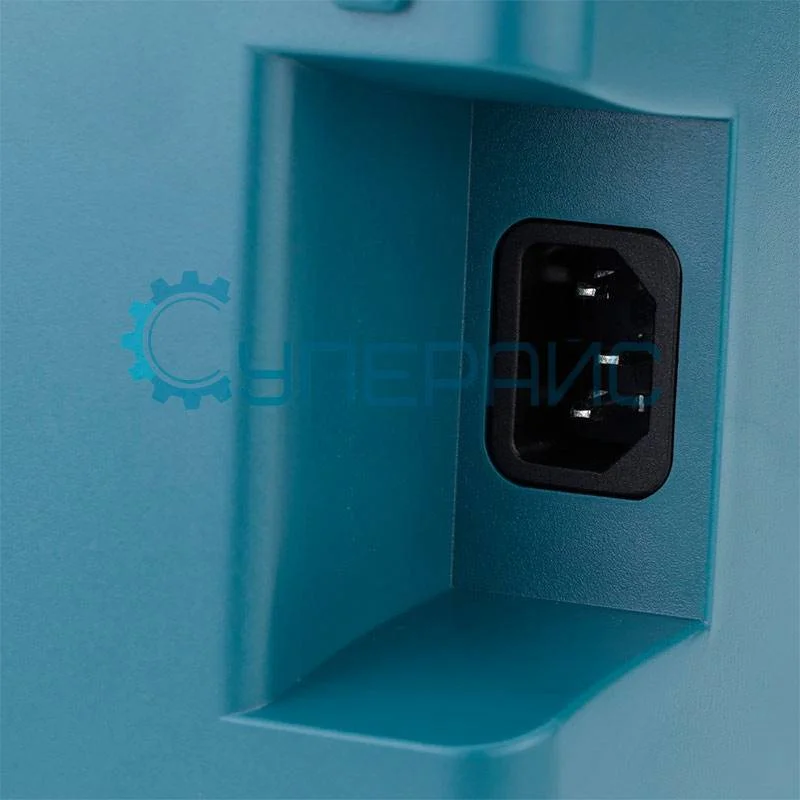

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 6

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 7

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 8

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 9

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 10

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 11

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 12

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 13

Цифровой осциллограф Hantek DSO5102P (2 канала, 100 МГц) фото 14

33 190 руб.

Добавить в корзину

Добавить в избранное

Добавить в сравнение

Получить КП

Купить в 1 клик

В наличии:

Москва, 2-й Котляковский переулок: 6 шт.

Склад в Гуанчжоу: 5 шт.

Настольный осциллограф DSO5102P с большим 7-дюймовым дисплеем разрешением 800*480
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с

Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина

Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – банковской картой онлайн, наложенным платежом и наличными

Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ

Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина

Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными

Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO5102P

*Характеристики настольного осциллографа*
Серия		DSO5000P
Полоса пропускания		до 100 МГц
Количество каналов		2
Максимальная частота дискретизации в реальном времени		1 Гвыб / с

*Входные параметры*
Развязка входа		DC, AC, GND
Входной импеданс		1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ
Установка коэффициента затухания датчика		1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение		± 300 В (х10) ампл., САТI, САТII
*Горизонтальная система*
Коэффициент развёртки		2 нс / дел - 80 с / дел
Погрешность временной базы		± 50 ppm (в любой промежуток времени больше 1 мс)
Интерполяция формы волны		sin (х) / х
Размер буффера		40 Кб
Точность измерения временного интервала		однократный: ± (1 интервал выборки + 500ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 500ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200
*Вертикальная система*
Вертикальное разрешение		8 - битное разрешение, одновременная выборка для каждого канала
Вертикальная развёртка		2 мВ / дел - 10 В / дел
Время нарастания сигнала		3.5 нс
Диапазон вертикального смещения		2 мВ / дел - 20 мВ / дел, ± 400 мВ 50 мВ / дел - 200 мВ / дел ± 2 В 500 мВ / дел - 2 В / дел, ± 40 В 5 В / дел - 10 В / дел , ± 50 В
Математические операции		сложение, вычитание, умножение, деление, БПФ
БПФ		количество точек в анализе: 1024 окна: Хенинга, Хаминга, Блекмена, алгоритм прямоугольников
Ограниченная полоса пропускания		20 МГц
Низкочастотный отклик		≤ 10 Гц (на входе BNC)
Точность вертикального усиления		в режиме «прямая выборка» / «усреднение» точность 5 В / дел - 10 мВ / дел составляет ± 3% в режиме «прямая выборка» / «усреднение» точность 5 мВ / дел - 2 мВ / дел составляет ± 4 %
*Система синхронизации*
Типа триггера	по уровню, по параметру импульса, видео, по нарастанию / спаду, внешний запуск
Режимы триггера	автоматический, нормальный
Источник триггера	CH1, CH2, EXT, EXT / 5, AC Line
Способ соединения	DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление
Чувствительность триггера по фронту	DC (CH1, CH2): 1 дел от постоянного тока до 10 МГц 2 дел от 100 МГц до максимального диапазона
	DC (EXT): 200 мВ от постоянного тока до 100 МГц
	DC (EXT / 5): 1 В от постоянного тока до 100 МГц
	AC: затухание сигналов ниже 10 Гц
	отклонение высокой частоты: подавление низких частот сигнала затухания при частоте более 80 кГц
	отклонение низкой частоты: подавление сигналов с частотой ниже 150 кГц
Диапазон уровня триггера	CH1, CH2: ± 8 делений от центра дисплея EXT: ± 1,2 В EXT / 5: ± 6 В
Точность триггерного уровня относительно сигналов, имеющих время подъема и падения ≥20 нс	CH1, CH2: 0,2 делений × вольт / деление в пределах ± 4 деления от центрального дисплея; EXT: ± (заданное значение 6% + 40 мВ) EXT / 5: ± (заданное значение 6% + 200 мВ )
Диапазон удержания триггера	100 нс ~ 10 с
Запуск по видео сигналу
Тип видео триггера			CH1, CH2: от пика к пику амплитуда 2 деления EXT: 400 мВ EXT / 5: 2 В
Формат сигнала и частота поля			поддержка NTSC, PAL и SECAM для любого поля или любой линии
Диапазон удержания триггера			100 нс ~ 10 с
Запуск по длительности импульса
Режим запуска			положительная полярность импульса >, <, =, ≠
			отрицательная полярность импульса >, <, =, ≠
Точка запуска триггера			равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень запуска не равно: если импульс уже указанной ширины, точка срабатывания является падающим фронтом в противном случае, когда длительность импульса больше , чем «ширина импульса», в заданное время, осциллограф запускается меньше: триггерной точкой является задний фронт больше: осциллограф срабатывает, когда импульс продолжается больше времени, указанного в качестве ширины импульса
Диапазон удержания триггера			20 нс ~ 10 с
Запуск по истечении времени
Режим запуска			запуск по возрастающему / ниспадающему фронту
Диапазон удержания триггера			20 нс ~ 10 с
Запуск по наклону
Режим запуска			положительный наклон >, <, =, ≠
			отрицательный наклон >, <, =, ≠
Точка запуска триггера			равно: осциллограф срабатывает, когда наклон формы волны равен заданному наклону не равно: осциллограф срабатывает, когда наклон формы волны не равен настройке. меньше: осциллограф срабатывает, когда наклон формы волны меньше установленного наклона больше: осциллограф срабатывает, когда наклон формы волны превышает установленный наклон
Диапазон удержания триггера			20 нс ~ 10 с
Альтернативный триггер
CH1			внутренний триггер: фронт, ширина импульса, видео, наклон
CH2			внутренний триггер: фронт, ширина импульса, видео, наклон
Запуск по частоте
Разрешение считывания		6 цифр
Точность		± 30 ppm (включая все ошибки задания частоты и погрешность вычисления ± 1)
Диапазон частот		переменный ток, от 4 Гц номинальной полосы пропускания
Система измерения
Измерение курсора			разность напряжений между курсорами ΔV разница во времени между курсорами ΔT ΔT, в герцах (1 / △ Т)
Автоматическое измерение			частота, период, среднее, пиковое значение, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительная ширина, отрицательная ширина
*Общие характеристики*
Тип дисплея	7 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD
Глубина цвета	64 тыс. цветов
Контраст	регулируемый (16 уровней)
Питание	120-240 В, 45-66 Гц, < 30 Вт
Рабочая температура	от 0 °С до 50 °С
Рабочая влажность	до 90% RH
Рабочая высота	рабочая до 3000 м
	хранения до 15000 м
Интерфейс передачи данных	USB Host, USB Device
Температура хранения	в рабочем состоянии 0℃ - 40℃ в выключенном состоянии -20℃ - 60℃

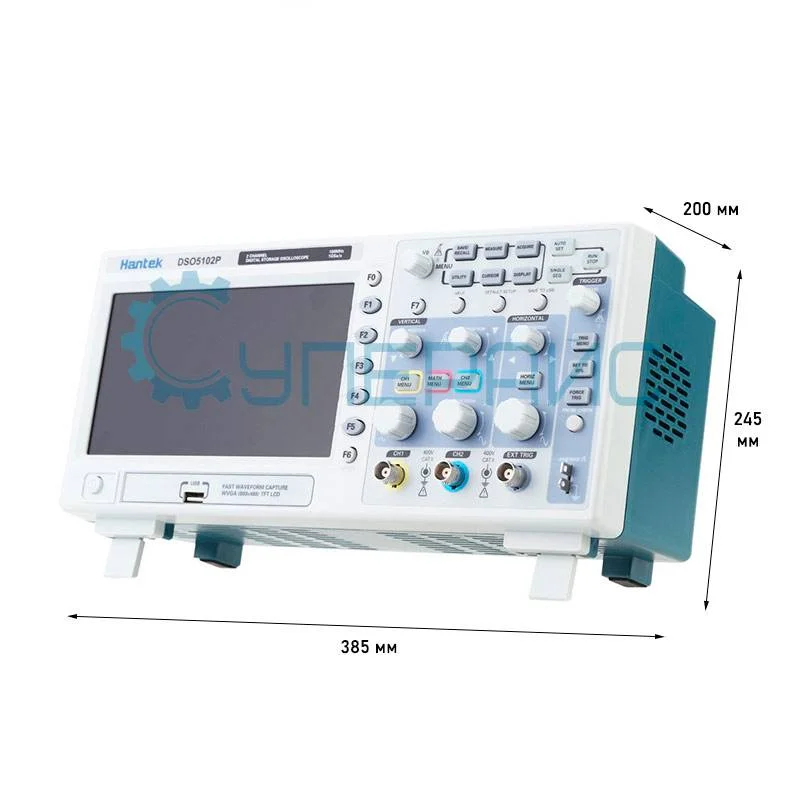

Габариты	385 мм х 200 мм х 245 мм
Вес нетто	2,1 кг

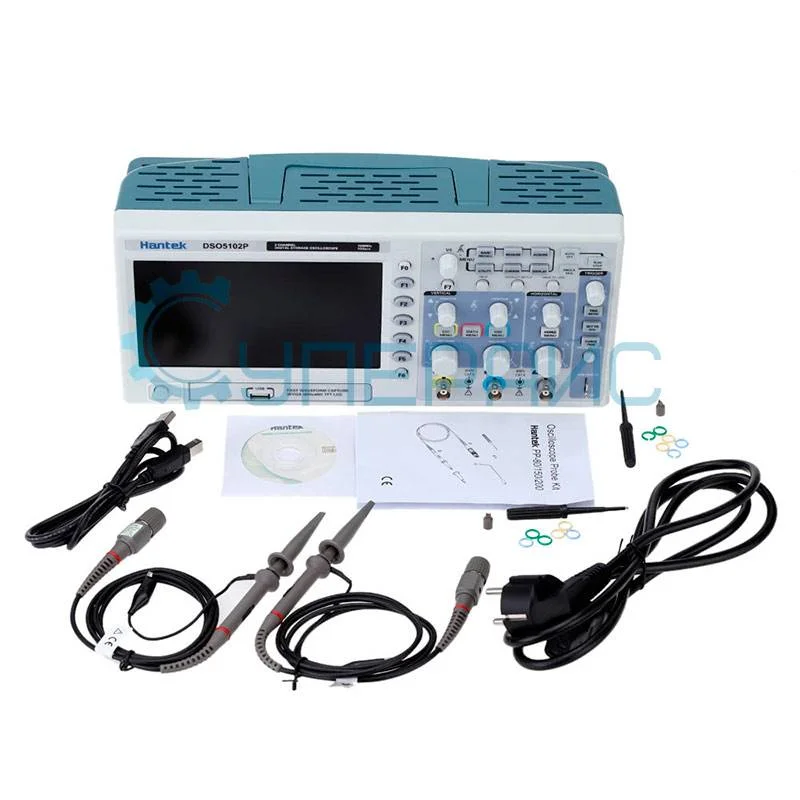

*Комплектация*	цифровой осциллограф HANTEK DS05102P - 1 шт
	пассивный пробник для осциллографа - 2 шт кабель питания - 1 шт диск с программным обеспечением - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт

Стационарный осциллограф DSO5102P от производителя Hantek

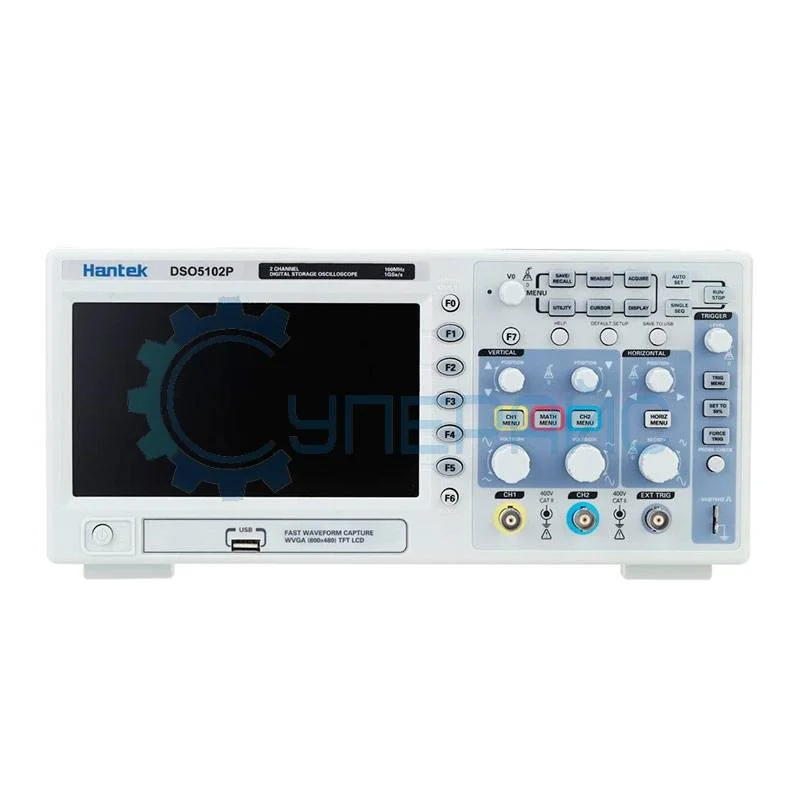

Настольный запоминающий осциллограф DSO5102P с диапазоном частот до 100 МГц, частотой семплирования 1 ГВыб/с и памятью 40 Кб. Прибор оборудован специальными функциональными клавишами для обоих каналов и большим 7-дюймовым жидкокристаллическим дисплеем (800х480 пикселей).

В данном осциллографе реализованы два курсорных и 32 автоматических измерения. Для более точного анализа использованы 4 основные функции: сложение, умножение, вычитание, деление и одна дополнительная функция FFT. Встроенные режимы триггера позволяют наблюдать одновременно за двумя сигналами с разными частотами.

Корпус изготовлен из высококачественного пластика, имеются откидные ножки для настольного применения. Вверху самого корпуса есть удобная ручка для транспортировки.

Двухканальный осциллограф Hantek DSO5102P

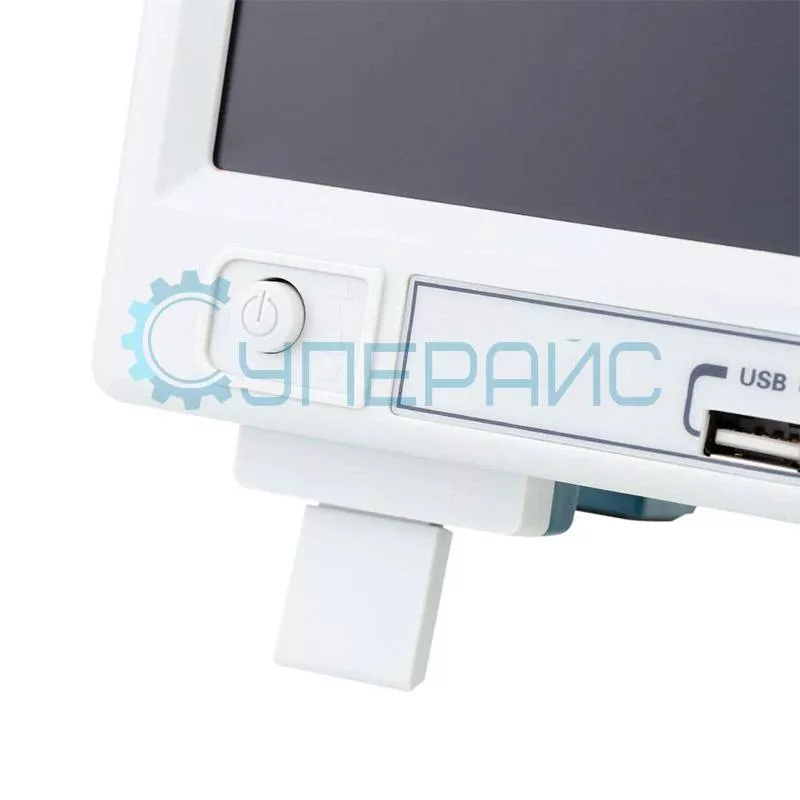

Связь с компьютером осуществляется при помощи высокоскоростного USB интерфейса передачи данных, который находится на передней панели внизу дисплея.

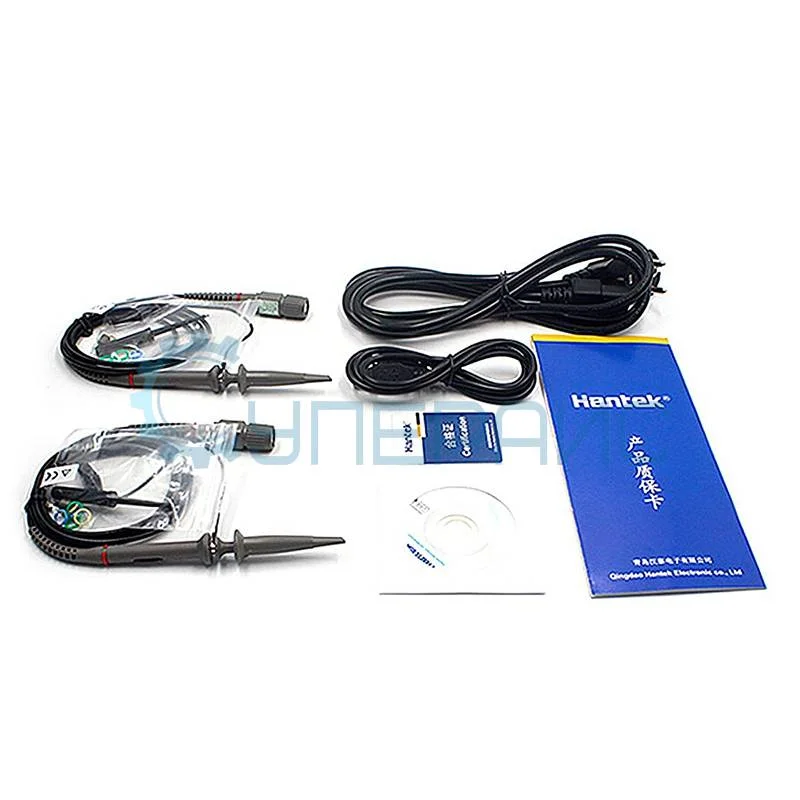

В стандартную комплектацию прибора входят:

Два пассивных щупа;
USB кабель;
Шнур питания;
Руководство пользователя;
CD-диск с программным обеспечением.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.

Илья Панфилов 01.12.2021 22:43:38
В разделе Документация и ПО для данной модели русскоязычная документация состоит из файла в котором всего 9 страниц, тогда как англоязычный вариант состоит из 71 страницы. Нет ли возможности выложить полное руководство на русском?
Имя Цитировать

Гость 21.11.2021 07:45:35
Нормальный осциллограф. Проверял на частотах до 80МГц - всё работает нормально. 100МГц генератора под рукой не оказалось. Меандр соответственно 10-20МГц смотреть можно. Внутри аппарат собран вполне достойно. Входные цепи практически около разъёмов расположены. Четыре двухканальных конвейерных АЦП AD9288 - частота дискретизации 1Гвыб/с вполне похожа на правду. На АЦП и ПЛИС поклеены радиаторы для облегчения их тепловых режимов. Блок питания несколько шумит. В интернете на него есть принципиальные схемы - то есть аппарат уже ремонтопригоден. Есть недостаток - осциллограммы на флешке сохраняются каждая в своей папке - bmp формат хрен с ним, а скриншоты из кучи папок выбирать неудобно, но это так написана прошивка аппарата. И ещё есть у этой серии хантеков одна болячка. Надо снять заднюю стенку и отвернуть металлический экран. Если смотреть сзади осциллографа со стороны кнопок, энкодеров и разъёмов, то по левую стороны главной платы от экранированного участка входных сигналов будет пятивольтовый стабилизатор поверхностного монтажа. Не знаю, как инженеры считали его тепловой режим - но греется он под сто градусов! Рекомендую хотя бы наклеить на него сверху через теплопроводный клей маленький радиатор на один-два квадратных сантиметра. Иначе через пару лет он может сработать как мина замедленного действия.
Имя Цитировать

Якушев Никита 12.03.2021 03:22:19
Возвращаюсь каждый раз к Вам за покупками. Цены низкие, качество товаров достойное. На этот раз приобрел бюджетный 2-канальный осциллограф. Все заявленные тех характеристики соответствуют действительности. Прошивка новая, пэошка запустилась сразу, гуглить не пришлось. 18.jpg (90.98 КБ) 19.jpg (92.91 КБ)
Имя Цитировать

Павел Конев 29.09.2020 03:57:16
Далеко неплохая рабочая лошадка. Осциллограф был упакован в коробку, внутри с дополнительными защитными вставками. Комплектация была вся, что указана на сайте. Под экраном есть классный разъем по флеху, можно сбрасывать скриншоты и осциллограммы. Памяти маловато, но за такую цену большего ждать и не стоит. С помощью прошивки, разогнал своего ослика до 200 МГц.
