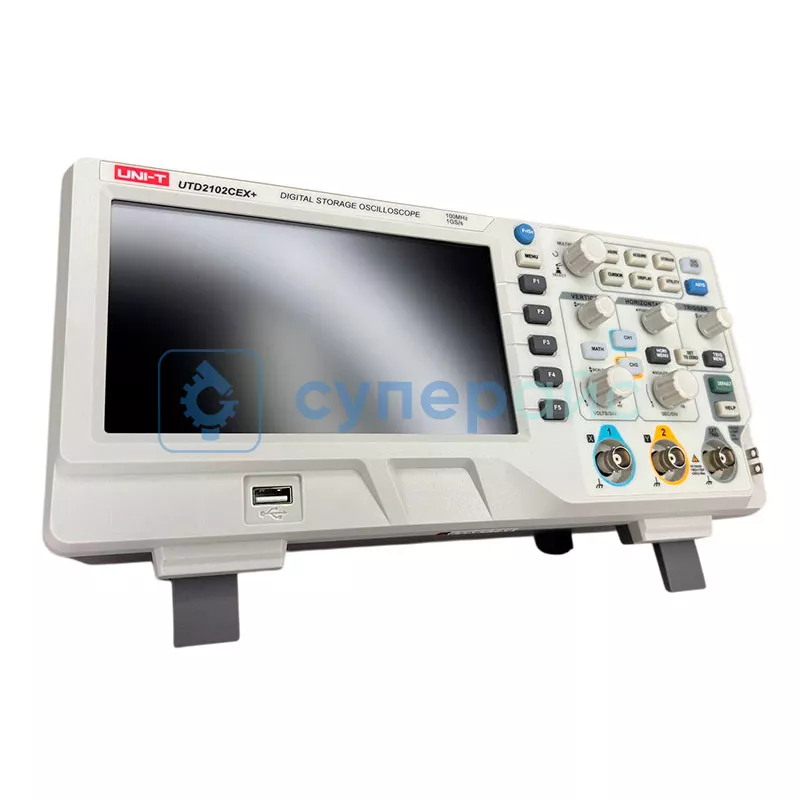

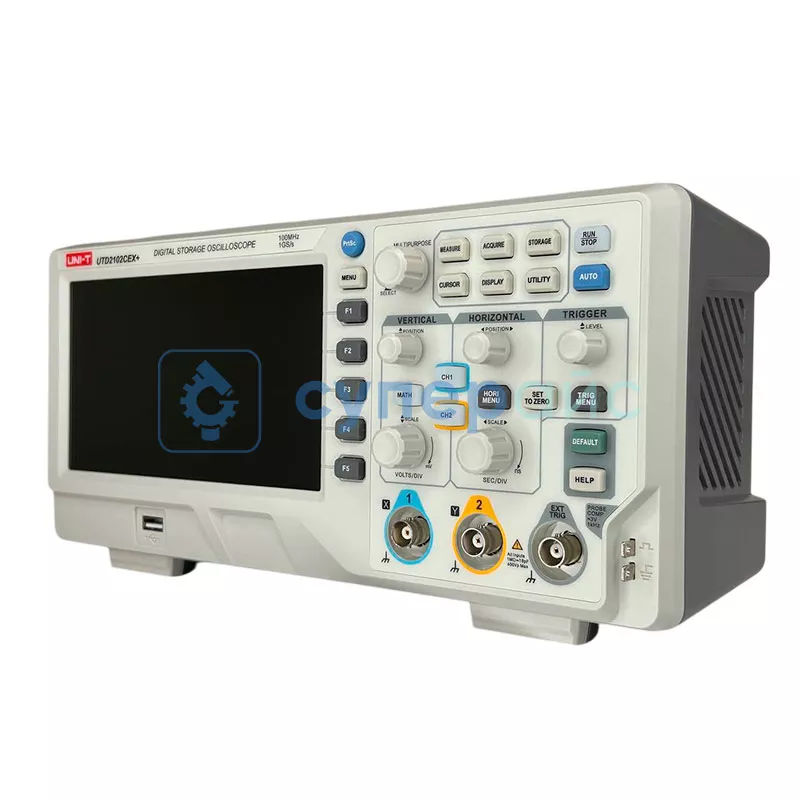

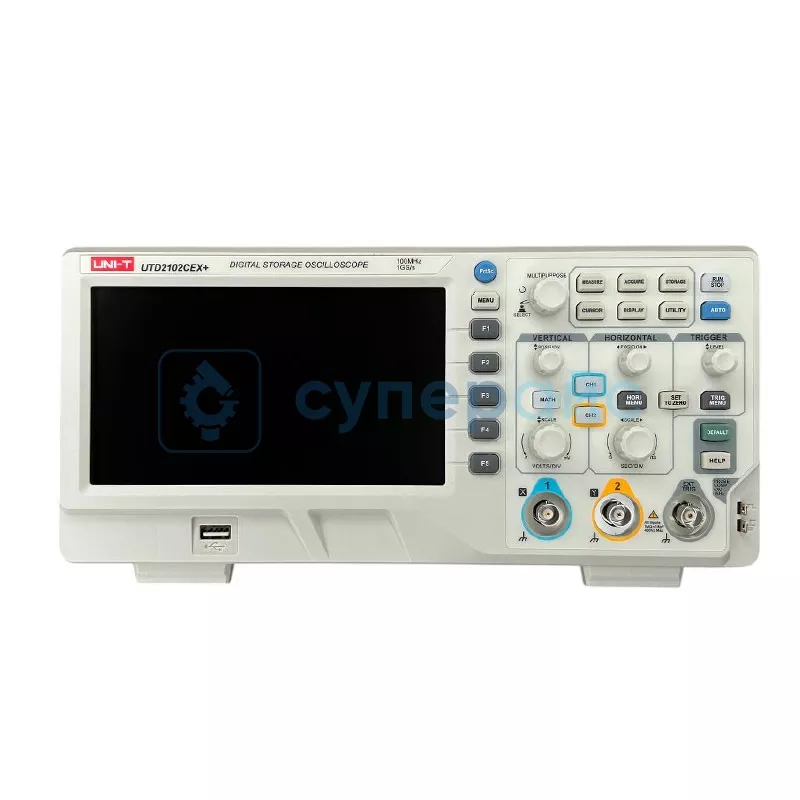

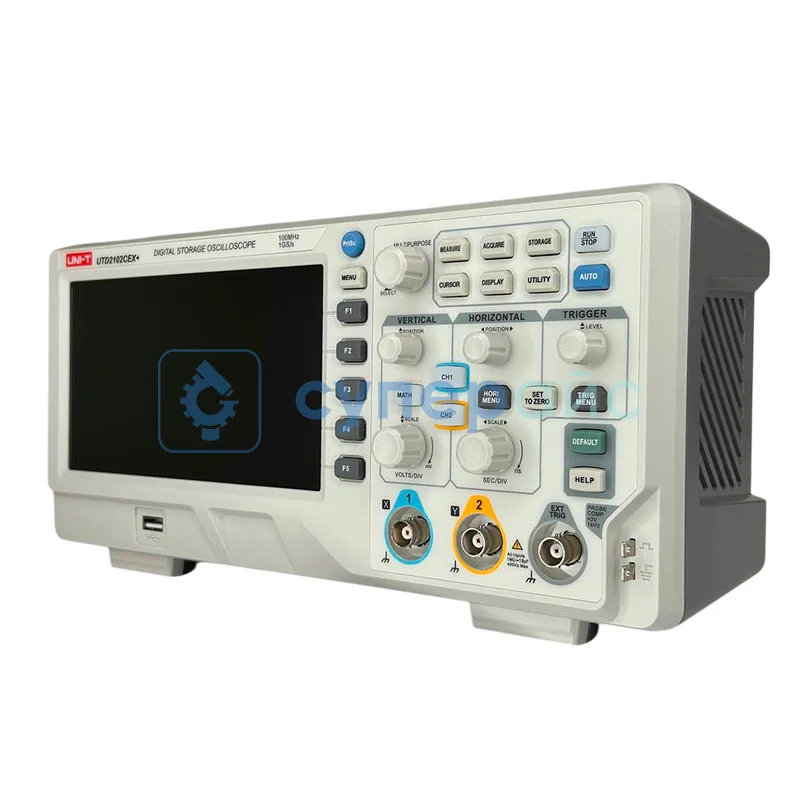

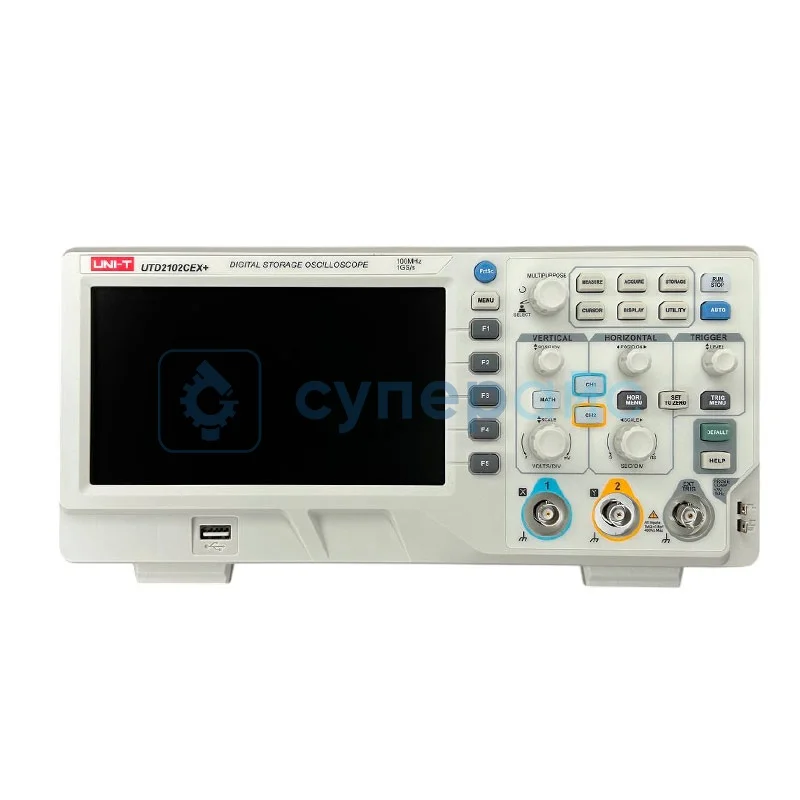

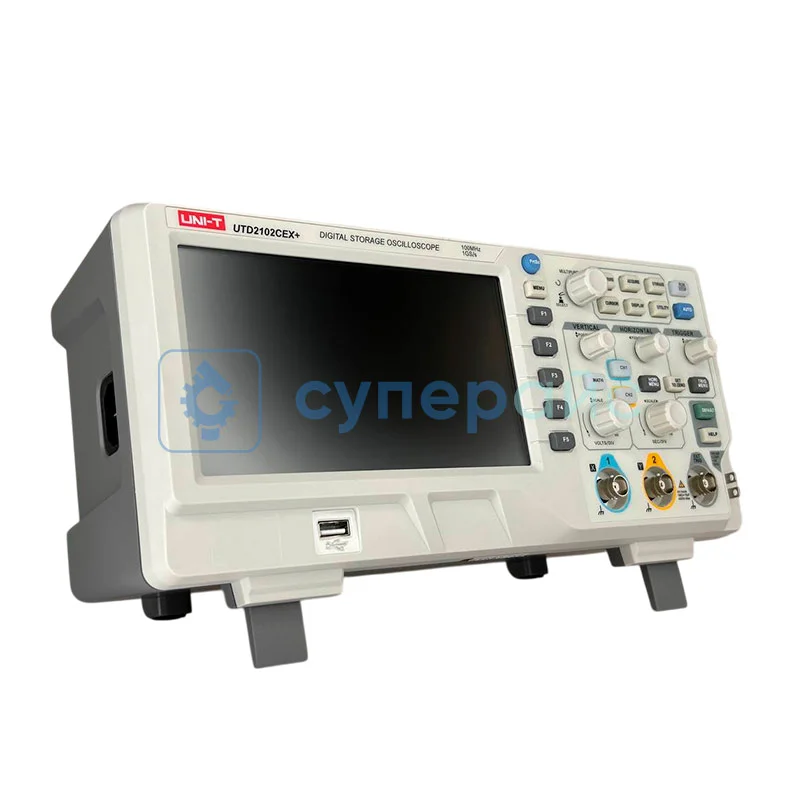

Настольный осциллограф UNI-T UTD2102CEX+
32 220 ₽
32 220 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
18213
Модель (серия)
UTD2102CEX+
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTD2102CEX+
Общие данные
Артикул (код товара)
18213
Производитель (бренд)
Модель (серия)
UTD2102CEX+
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
18 пФ ± 3 пФ
Максимальное входное напряжение
± 400 В
Количество триггерных входов
1 (EXT)
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
5 мВ/дел – 20 В/дел (1–2 мВ/дел — ± 4 %)
Низкочастотный отклик
≤ 5 Гц
Точность усиления постоянного тока
± 3 % (10 мВ/дел – 20 В/дел), ± 4 % (1–2 мВ/дел)
Система синхронизации
Базовые типы триггера
Edge, Pulse Width, Video, Slope
Источник триггера
CH1, CH2, EXT
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 50 с/дел
Точность временной базы
± 50 ppm
Режимы развёртки
YT
Интерполяция
sin(x)/x
Система измерения
Автоматические измерения
максимальное, минимальное, верхнее, нижнее, амплитуда, среднее, CycMean, RMS, CycRMS, период, частота, нарастание, спад, RiseDelay, FallDelay, положительная ширина, отрицательная ширина, положительный рабочий цикл, отрицательный рабочий цикл, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, Area, CycArea, OverSht, PreSht, Фаза
Курсорные измерения
ΔV, ΔT, 1/ΔT
Математические операции
+, -, ×, /, FFT
Частотомер
6 бит
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Частотомер
Самописец
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
от 0 °С до 40 °С
Рабочая влажность
до 90%

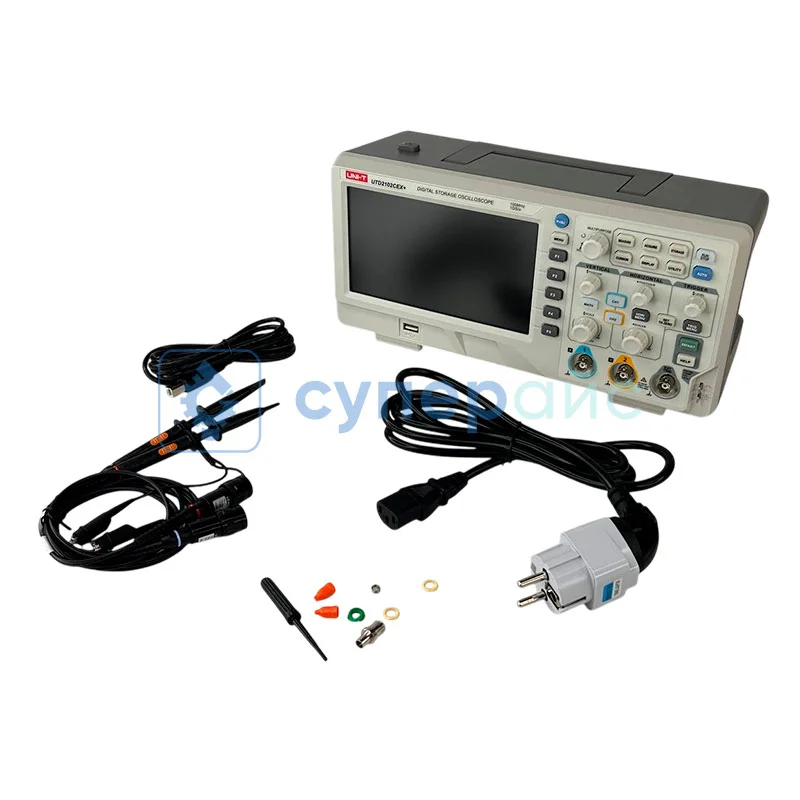

Комплектация
Комплектация

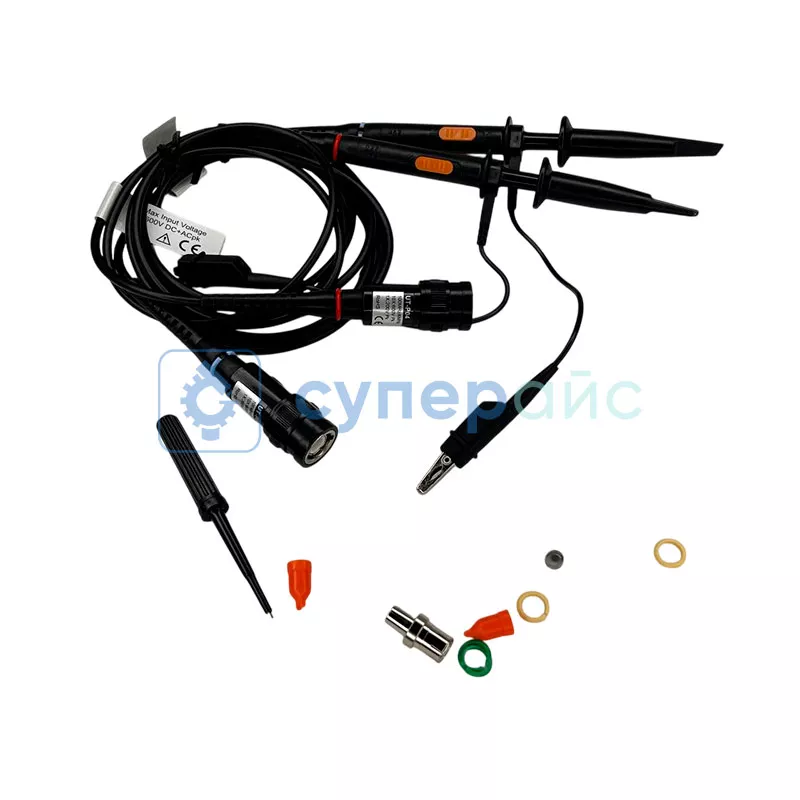

щупы для осциллографа - 2 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
Габариты и вес
Вес нетто, кг
2,5
Габариты прибора
306 x 138 x 124 мм
Вес брутто, кг
2,8
Описание UNI-T UTD2102CEX+
Технические характеристики UNI-T UTD2102CEX+
| Серия | UTD2000CEX |
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с |
| Скорость захвата осциллограмм | 5,000 осц./с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ |
| Максимальное входное напряжение | ± 400 В |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 64 Кб |
| Коэффициент развёртки | 2 нс / дел - 50 с / дел |
| Точность | ± 50 ppm |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 50 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 50 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка |
5 мВ / дел - 20 В / дел: ≤ ±3 % 1 мВ / дел - 2 мВ / дел: ≤ ±4 % |
| Время нарастания | < 3,5 нс |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 4%: 1 мВ / дел или 2 мВ / дел ± 3%: 10 мВ / дел - 20 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, длительность импульса, видео сигнал, наклон, альтернативный |
| Диапазон уровня запуска триггера |
CH1, CH2: ± 10 делений от центра экрана EXT: ± 3 В |
| Точность уровня запуска для сигнала, время нарастания или спуска которого не менее 20 нс |
CH1, CH2: ± (0,3 дел х В / дел) EXT: ± (6% установленного значения + 40 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Ширина импульса | 20 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL) |
| Система измерения | |
| Курсорные измерения | △ V, △ T, 1 / △ T |
| Автоматическое измерение | максимальное значение, минимальное значение, верхнее, нижнее, амплитуда, среднее значение, CycMean, RMS, C ycRMS, период, частота, нарастание, спад, RiseDelay, FallDelay, положительная длительность импульса, отрицательная длительность импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR , FRF, FFR, FFF, LRF, LRR, LFR, LFF, Area, CycArea, OverSht, PreSht, Фаза |
| Математические функции | +, -, *, /, БПФ |
| Встроенный частотомер | |
| Разрешение | 6 бит |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT LCD - экран |
| Диагональ дисплея | 800 х 480 |
| Питание | 100 - 240 В, 50/60 Гц |
| Потребляемая мощность | < 100 Вт |
| Интерфейс | USB |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 2000 м |
| хранения до 15000 м | |
| Габариты | 306 x 138 x 124 мм |
| Вес нетто | 2500 г |
| Вес брутто | 2800 г |
| Комплектация |
настольный осциллограф UNI-T UTD2102CEX+ - 1 шт щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Обзорная таблица осциллографов UNI-T
| Характеристики | UTD2102CEX+ | UTD2202CEX+ |
| Полоса пропускания, МГц | 100 МГц | 200 МГц |
| Количество каналов | 2 | |
| Частота дискретизации на канал | 1 Гвыб / с | |
| Глубина памяти на канал | 64 Кб | |
| Встроенный частотомер | есть | |
| Полоса пропускания генератора | 10 МГц (синусоидальный сигнал), разрешение 1 Гц | |
| Математические функции | +, -, *, /, БПФ | нет |
| Анализатор спектра сигнала с помощью БПФ | нет | |
| Разрешение дисплея, пиксель | 800 х 480 | |
| Интерфейс | USB | |
Настольный цифровой осциллограф UNI-T UTD2102CEX+
Цифровой осциллограф UNI-T UTD2102CEX+ – это двухканальное устройство для визуализации и анализа электрических сигналов в области электроники. Прибор помогает инженерам и техническим специалистам исследовать характеристики электронных схем и компонентов. Ниже опровергаем некоторые распространённые заблуждения насчёт таких приборов на примере этой модели.
1. Двухканальные осциллографы ограничены в применении
UTD2102CEX+ располагает двумя каналами, что обуславливает одновременное наблюдение и сравнение двух отдельных сигналов. Такая функциональность создаёт множество возможностей и будет полезна при отладке сложных электронных схем, опровергая этот миф.
2. Полоса пропускания в 100 МГц недостаточна для большинства задач
В действительности такой осциллограф 100 МГц способен точно отображать сигналы в значительном частотном диапазоне. Эта характеристика даёт возможность анализировать широкий спектр электронных устройств и общих цифровых схем.
3. Низкая частота дискретизации таких устройств ухудшает качество измерений
Модель UTD2102CEX+ имеет частоту дискретизации 1 ГВыб/с. Это означает, что прибор делает миллиард выборок сигнала в секунду. Предлагаемая частота дискретизации помогает точно воспроизводить форму сигнала на экране.
4. Медленная скорость захвата осциллограмм затрудняет обнаружение редких событий
Прибор захватывает 5000 осциллограмм в секунду. Высокая скорость захвата помогает обнаруживать кратковременные аномалии в сигналах, которые могут быть пропущены при более медленном захвате.
5. Осциллографы сложно интегрировать с компьютерами
UTD2102CEX+ дополнен интерфейсом USB. Конструкция предоставляет возможность подключения прибора к компьютеру для передачи информации, удаленного управления и дальнейшего анализа полученных результатов.
Документация и ПО UNI-T UTD2102CEX+
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографа UNI-T UTD2102CEX+
Язык:
Английский
Размер и тип:
1,25 МБ,
PDF
Инструкция по программному обеспечению осциллографа UNI-T UTD2102CEX+
Язык:
Английский
Размер и тип:
979 КБ,
PDF
Отзывы UNI-T UTD2102CEX+
Alexander
26.03.2023 22:31:39
Данная модель осциллографа подойдёт как начинающему радиолюбителю (из-за наличия справки на русском языке и нормального перевода, присутствия кнопки AUTO, которая при нажатии позволяет автоматически настроить коэффициент отклонения и коэффициент развёртки в соответствии с амплитудой и частотой измеряемого сигнала, а также обеспечивает стабильное отображение осциллограммы), так и продвинутому радиолюбителю из-за множества функций, наличия встроенного частотомера, функции просмотра всех характеристик сигнала.
SUPEREYES.RU
27.03.2023 07:26:44
Alexander
Данная модель осциллографа подойдёт как начинающему радиолюбителю (из-за наличия справки на русском языке и нормального перевода, присутствия кнопки AUTO, которая при нажатии позволяет автоматически настроить коэффициент отклонения и коэффициент развёртки в соответствии с амплитудой и частотой измеряемого сигнала, а также обеспечивает стабильное отображение осциллограммы), так и продвинутому радиолюбителю из-за множества функций, наличия встроенного частотомера, функции просмотра всех характеристик сигнала.
Данная модель осциллографа подойдёт как начинающему радиолюбителю (из-за наличия справки на русском языке и нормального перевода, присутствия кнопки AUTO, которая при нажатии позволяет автоматически настроить коэффициент отклонения и коэффициент развёртки в соответствии с амплитудой и частотой измеряемого сигнала, а также обеспечивает стабильное отображение осциллограммы), так и продвинутому радиолюбителю из-за множества функций, наличия встроенного частотомера, функции просмотра всех характеристик сигнала.
Александр, здравствуйте!
Большое спасибо, за доверие к нашему продукту и что нашли возможность рассказать нам о своих впечатлениях! Уверены, ваш отзыв будет полезен и другим людям, которые думают над покупкой настольного осциллографа UNI-T UTD2102CEX+.
Нам приятно, что вы рекомендуете осциллограф другим нашим покупателям. Рекомендация от клиентов - наивысшая похвала для нас. Спасибо вам за это.
Желаем вам интересных проектов! А мы всегда поддержим вас во всех начинаниях, предлагая удобные технические решения для реализации задуманного.
Надеемся, что наше сотрудничество будет долгим и продуктивным!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
