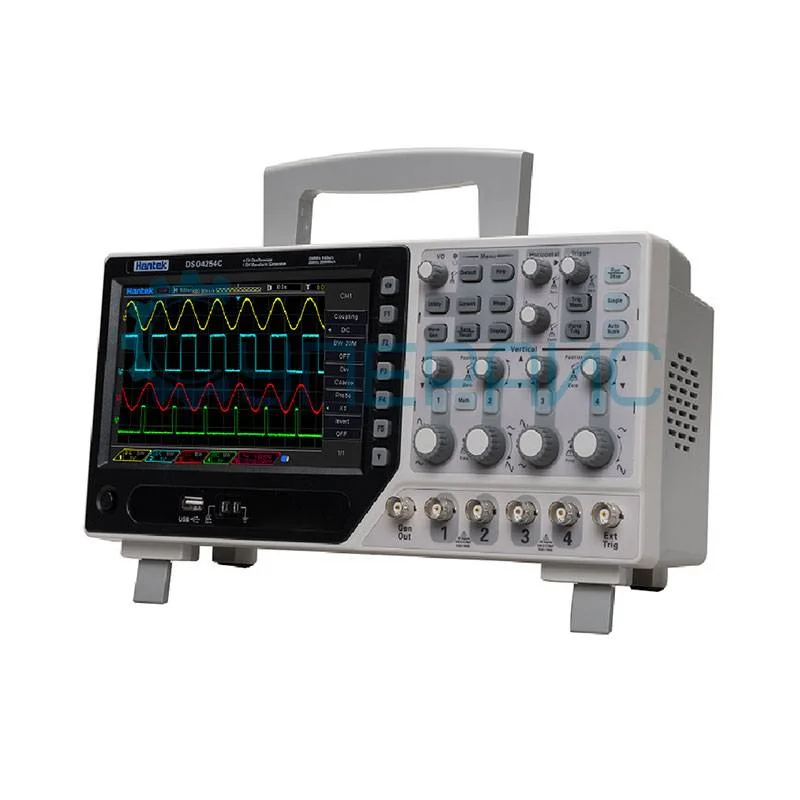

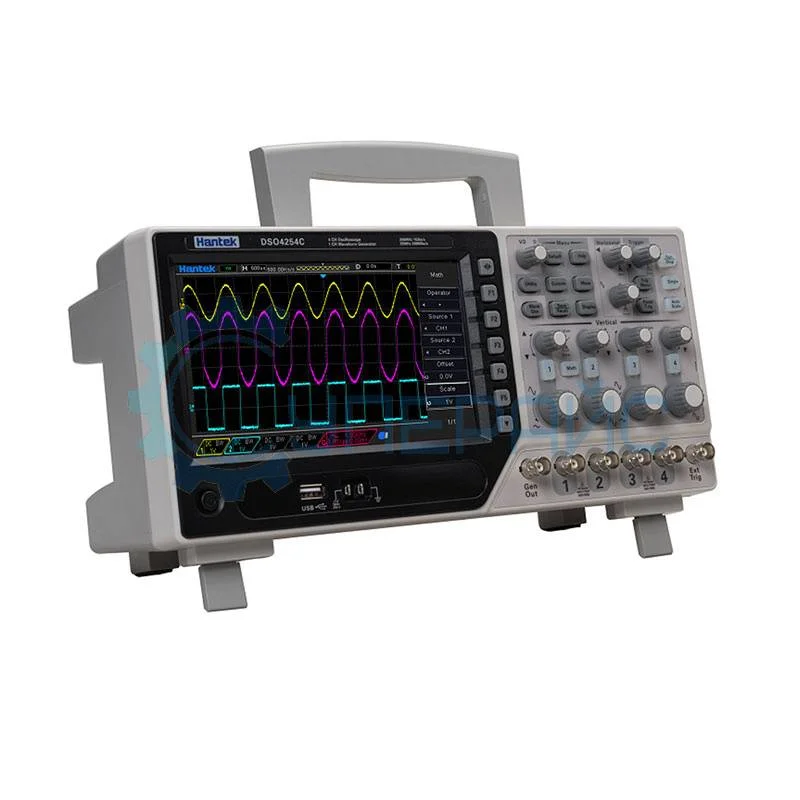

Цифровой осциллограф Hantek DSO4254C (4 канала, 250 МГц)
59 780 ₽
59 780 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
4755
Модель (серия)
DSO4254C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO4254C
Общие данные
Артикул (код товара)
4755
Производитель (бренд)
Модель (серия)
DSO4254C
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 300 Vrms (10X)
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
20 пФ ± 3 пФ
Максимальное входное напряжение
± 300 Vrms (10X)
Коэффициенты пробников
1 Х, 10 Х, 100 Х, 1000 Х
Количество триггерных входов
1 (EXT)
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
500 мкВ/дел – 10 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц
Точность усиления постоянного тока
± 3 % (10 В/дел – 10 мВ/дел), ± 4 % (5 мВ/дел – 500 мкВ/дел)
Точность вертикального смещения
± 400 мВ (500 мкВ/дел – 20 мВ/дел), ±2 В (50–200 мВ/дел), ± 40 В (500 мВ/дел – 2 В/дел), ± 50 В (5–10 В/дел)
Система синхронизации
Базовые типы триггера
Edge, Pulse Width, Video, Slope
Расширенные типы триггера
Timeout, Window
Протокольный триггер

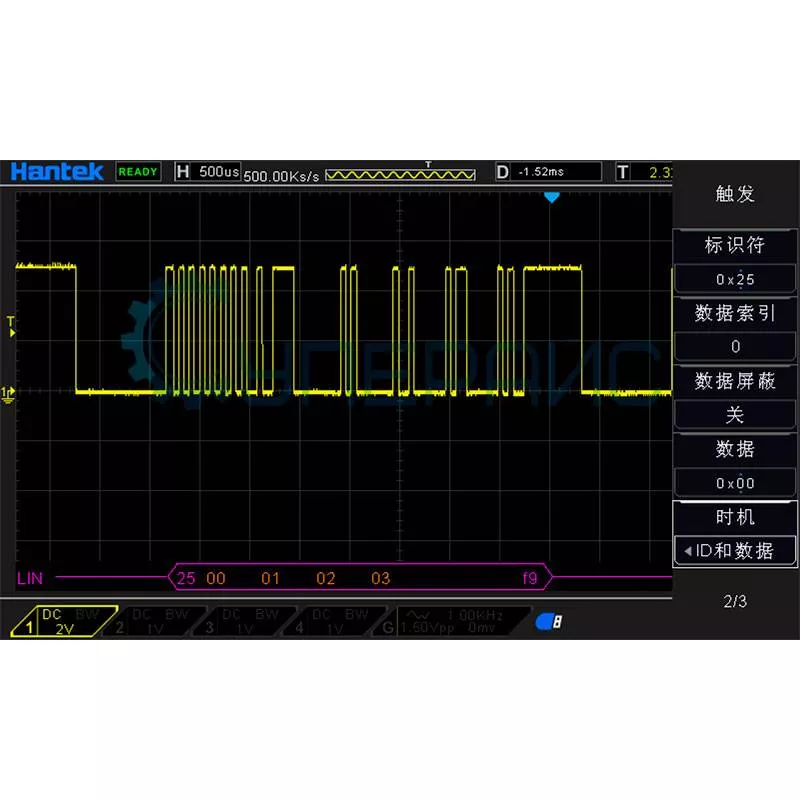

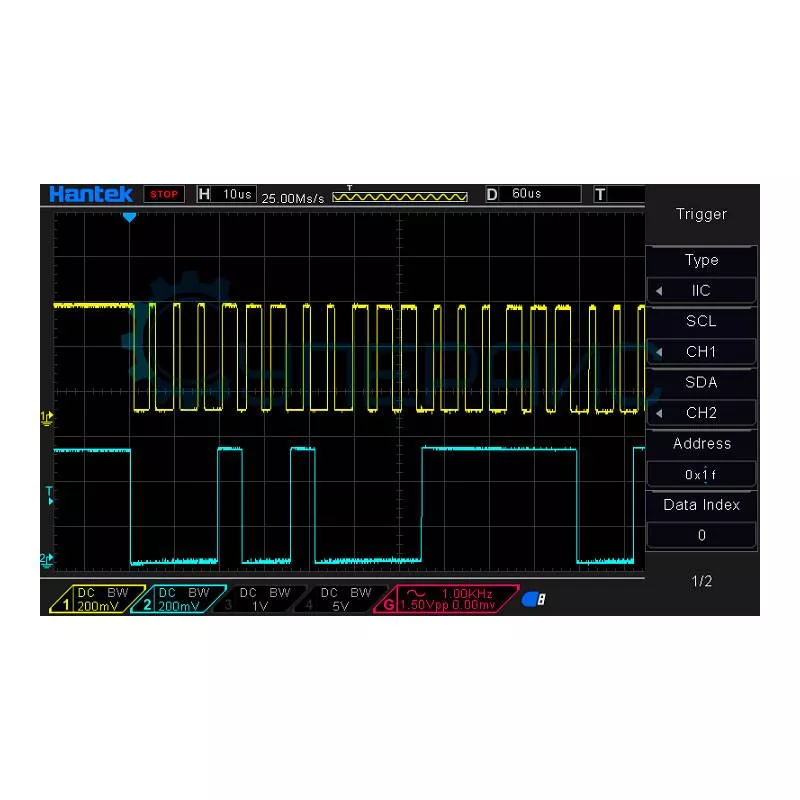

UART, LIN, CAN, SPI, IIC
Источник триггера
CH1–CH4, EXT
Диапазон удержания триггера
8 нс – 10 с
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 100 с/дел
Точность временной базы
± 50 ppm
Режимы развёртки
YT
Интерполяция
sin(x)/x
Система измерения
Автоматические измерения
период, частота, время нарастания, время спада, задержка, положительное время импульса, отрицательное время импульса, положительный/отрицательный рабочий цикл, ширина всплесков, положительный/отрицательный выброс, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS
Курсорные измерения
ΔV, ΔT, 1/ΔT
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр

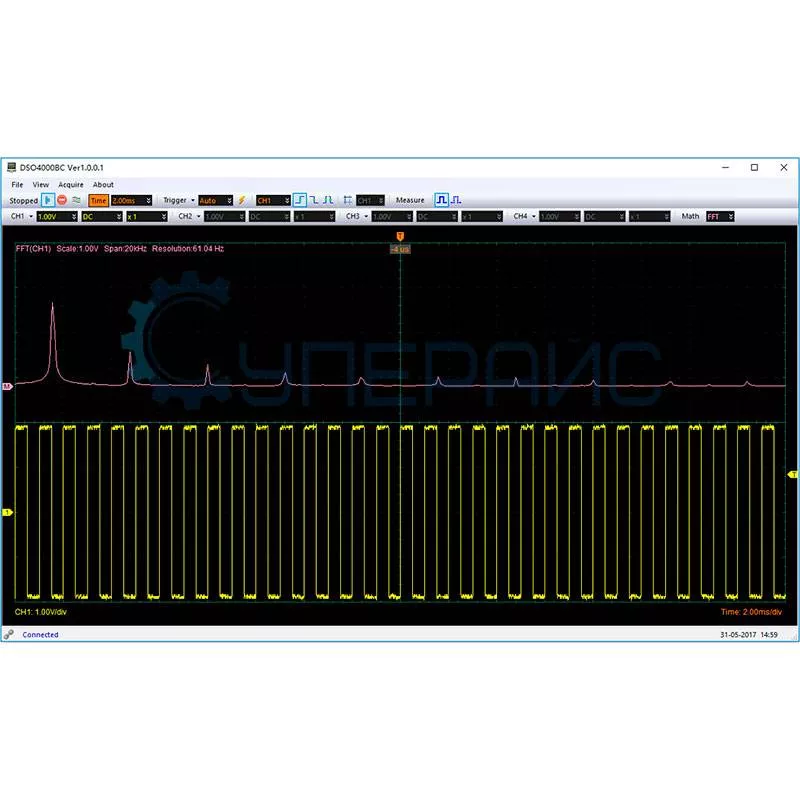

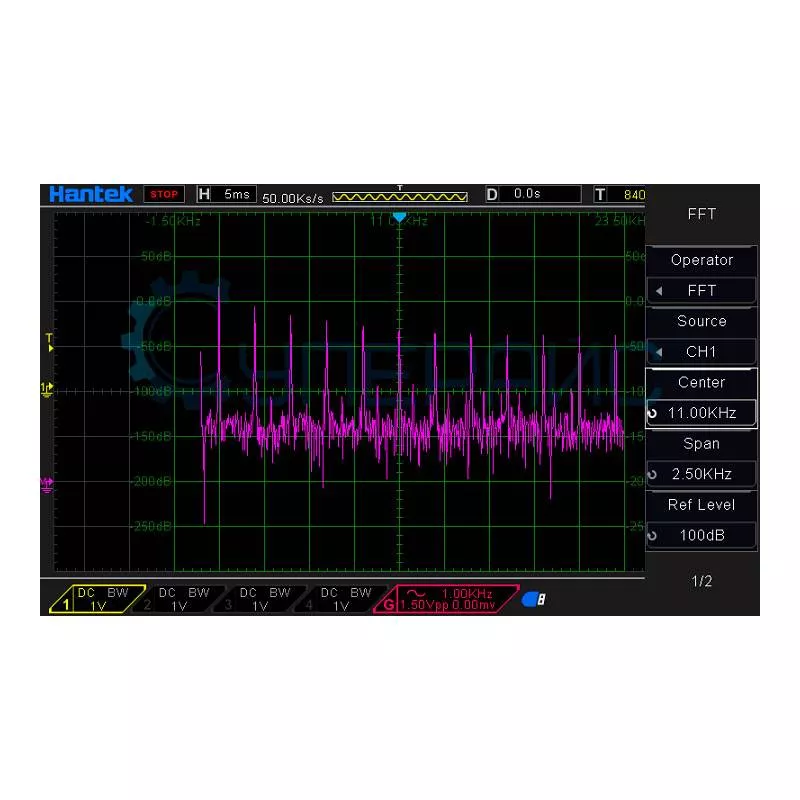

Анализатор спектра сигнала с помощью БПФ
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
от 0 °С до 50 °С
Рабочая влажность
до 90% RH

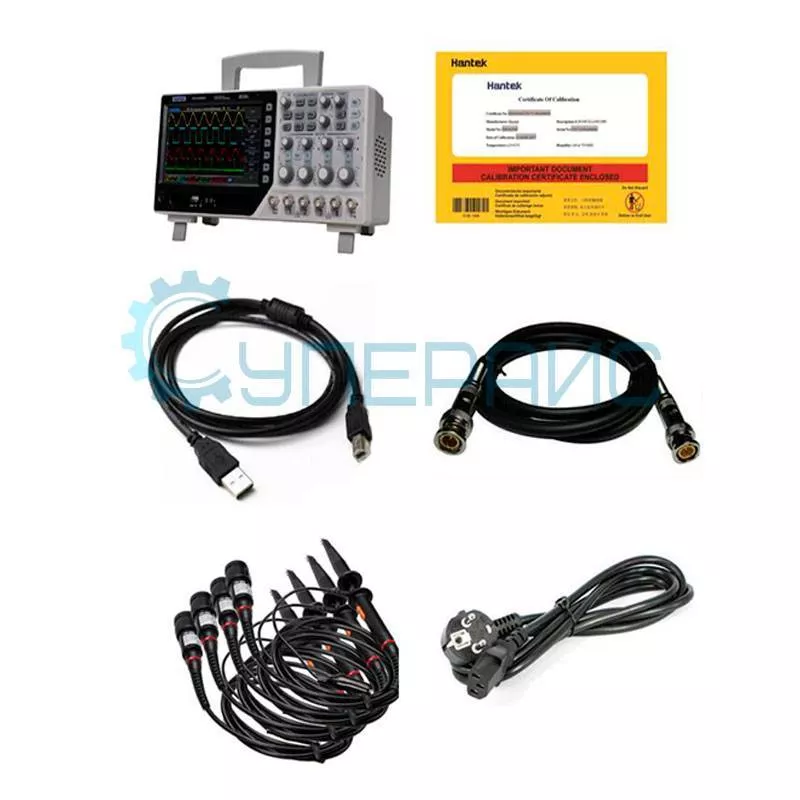

Комплектация
Комплектация
щупы для осциллографа - 4 шт
кабель BNC - BNC - 1 шт
кабель питания - 1 шт
диск с программным обеспечением - 1 шт
USB шнур - 1 шт
инструкция по эксплуатации - 1 шт
кабель BNC - BNC - 1 шт
кабель питания - 1 шт
диск с программным обеспечением - 1 шт
USB шнур - 1 шт
инструкция по эксплуатации - 1 шт
Габариты и вес
Габариты прибора
318 х 110 х 150 мм
Габариты упаковки
380 x 215 x 265 мм
Вес нетто, кг
2,9
Вес брутто, кг
3,95
Описание Hantek DSO4254C

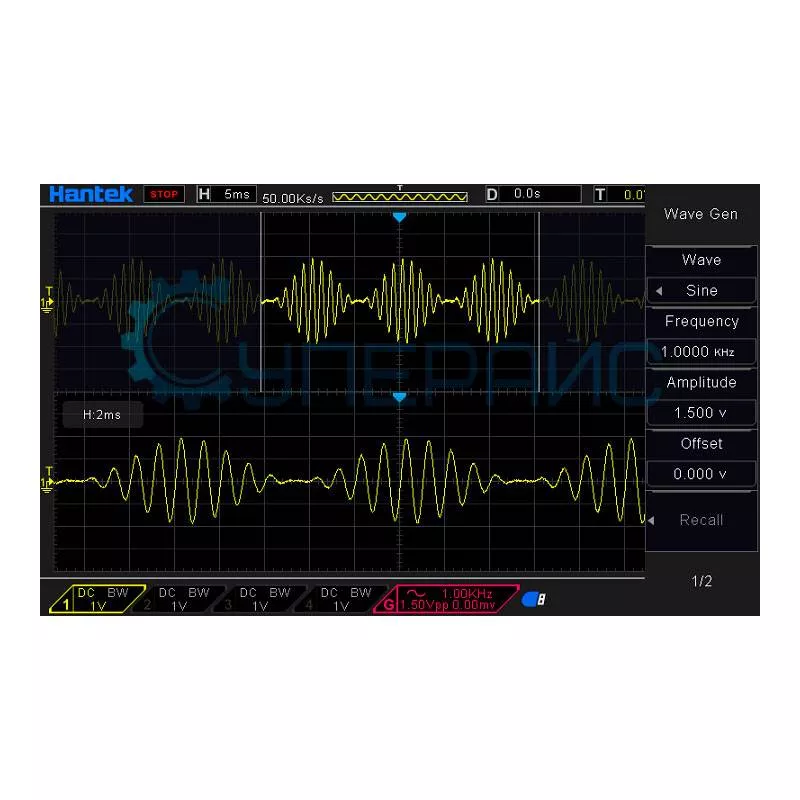

Осциллограф Hantek DSO4254C с функцией генератора произвольных форм сигналов
Четырёхканальный осциллограф Hantek DSO4254C выступает эргономичным решением для исследований тех или иных видов сигналов в области электроники. Значения максимальной частоты дискретизации, заявленной производителем для этого устройства, дают оператору выбирать подходящие режимы и анализировать один, два или несколько сигналов в обширном диапазоне.
Полоса пропускания модели 250 МГц подходит для таких операций как:
- проверка частоты и формы тактовых сигналов микроконтроллеров, микропроцессоров и других цифровых устройств;
- отладка цифровых интерфейсов;
- тестирование памяти устройств;
- визуализация сигналов в тех или иных точках схемы для выявления проблем;
- измерения в радиоэлектронике.

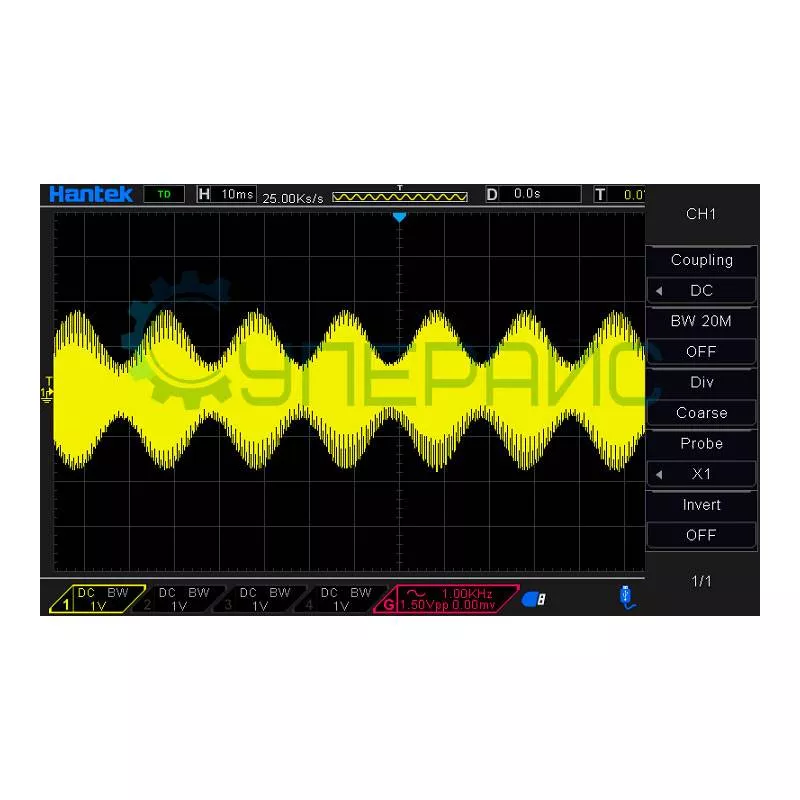

Вертикальная система модели включает режимы захвата в реального времени, детектор пика и усреднение.
Система синхронизации предусматривает несколько режимов триггера, что расширяет область применения прибора. Осциллограф 250 МГц DSO4254C может передавать информацию по интерфейсу USB 2.0 Full Speed.

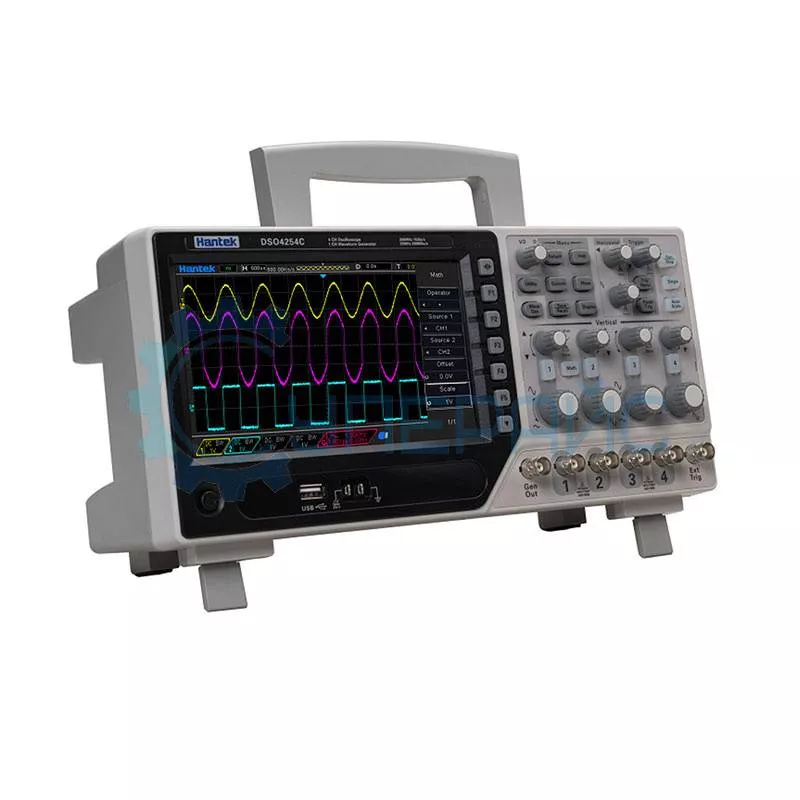

Прибор отличает высокая эргономичность, которая складывается из:
- отзывчивых физических элементов управления в виде кнопок и ручек-регуляторов;
- наглядного цветного экрана на лицевой панели;

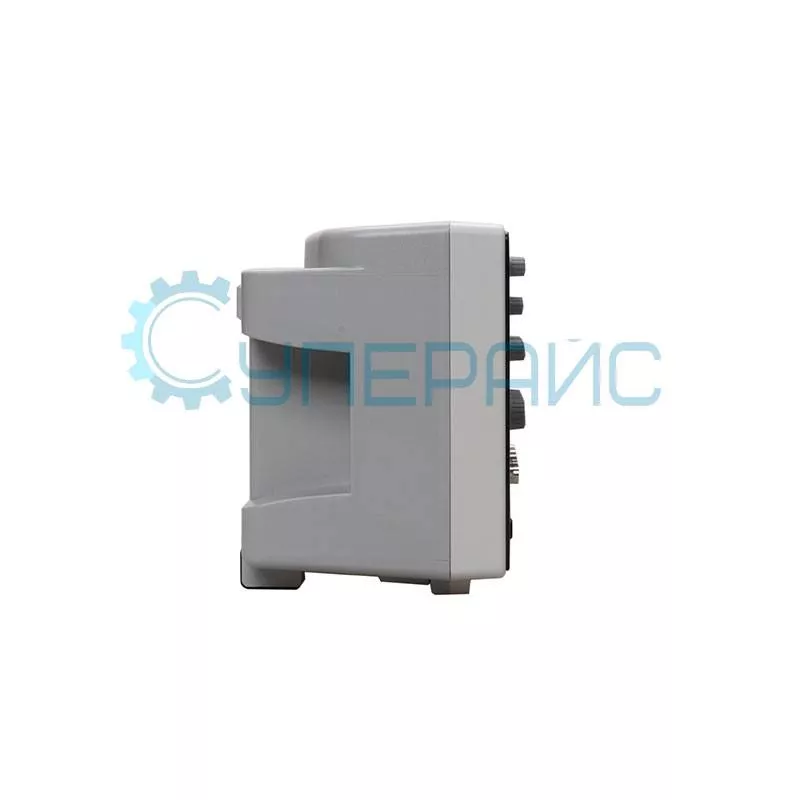

- удобной ручки для переноски, вмонтированной в крышку корпуса.
Модель легко устанавливается на рабочем столе и других поверхностях, не вызывает сложностей при транспортировке.
Обзорная таблица осциллографов Hantek серии DSO4004C
| Характеристики | DSO4254C | DSO4204C | DSO4104C | |
| Полоса пропускания, МГц | 250 | 200 | 100 | |
| Количество аналоговых каналов | 4 | |||
| Частота дискретизации на канал, МВыб/с | 1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме 250 МВыб / с в трехканальном и четырехканальном режиме | |||
| Время нарастания, нс | ≤1,4 | ≤ 1,8 | ≤ 3,5 нс | |
| Глубина памяти на канал | 4К точек | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | 12 бит | ||
| Генератор сигналов | да | |||
| Логический анализатор | нет | |||
| Мультиметр | нет | |||
| Анализатор спектра сигнала с помощью БПФ | нет | |||
| Частотомер | нет | |||
| Разрешение дисплея, пиксель | 800 x 480 | |||
| Интерфейс передачи данных | USB 2.0 Full Speed | |||
Документация и ПО Hantek DSO4254C
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации цифрового осциллографа Hantek DSO4254C
Язык:
Русский
Размер и тип:
459 КБ,
PDF
Инструкция по эксплуатации цифровых осциллографов Hantek DSO4254C серии DSO4004C
Язык:
Английский
Размер и тип:
1.12 МБ,
PDF
Спецификация для цифровых осциллографов Hantek серии DSO4004C
Язык:
Английский
Размер и тип:
260 КБ,
PDF
Руководство по дистанционному управлению и программированию для цифровых осциллографов Hantek серии DSO4004C
Язык:
Английский
Размер и тип:
471 КБ,
PDF
Прошивка для цифровых осциллографов Hantek серии DSO4004C
Язык:
Английский
Размер и тип:
2.39 МБ,
ZIP
ZIP
Программное обеспечение для встроенного генератора сигналов в осциллографе Hantek DSO4254C
Язык:
Английский
Размер и тип:
2.82 МБ,
ZIP
ZIP
Программное обеспечение для цифровых осциллографов Hantek серии DSO4004C
Язык:
Английский
Размер и тип:
187 МБ,
ZIP
ZIP
Руководство по сбросу осциллографа до заводских настроек (видео)
Язык:
Китайский
Размер и тип:
2,28 МБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы Hantek DSO4254C
Павел Климкин
05.10.2020 08:02:57
Здравствуйте, приобрел цифровой осциллограф данной модели, в целом, прибор надежный, неприхотливый, простой и при этом имеет 4 канала с полосой 250 МГц. Позволяет отлаживать более сложные схемы. Приобретал для домашней мастерской, со всеми задачами прибор справился. Сложно назвать аппарат бюджетным, но с такими характеристиками цена обоснованная. Магазин быстро и бесплатно доставил, комплектация полная, так что смело рекомендую, заказывайте, не пожалеете.
Guest-1
01.09.2021 09:17:57
Можно ли поставить генератор в режим качающейся частоты (свип) синхронизировав начало изменения частоты генератора с началом запуском развертки и устанавливать полосу качания частоты в необходимых для исследования пределах?
Коротко говоря использовать в качестве свип-генератора?
Коротко говоря использовать в качестве свип-генератора?
SUPEREYES.RU
01.09.2021 19:16:06
Guest-1
Можно ли поставить генератор в режим качающейся частоты (свип) синхронизировав начало изменения частоты генератора с началом запуском развертки и устанавливать полосу качания частоты в необходимых для исследования пределах?
Коротко говоря использовать в качестве свип-генератора?
Можно ли поставить генератор в режим качающейся частоты (свип) синхронизировав начало изменения частоты генератора с началом запуском развертки и устанавливать полосу качания частоты в необходимых для исследования пределах?
Коротко говоря использовать в качестве свип-генератора?
Добрый день. Цифровой осциллограф Hantek DSO4254C (4 канала, 250 МГц) , имеет встроенный генератор сигналов до 25 мгц. Соответственно вы можете использовать прибор в качестве свип-генератора. В совокупности с осциллографом, вы можете более подробно изучить сигнал.
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Иван Бондарцев
01.12.2021 23:43:47
Здравствуйте! Можно ли этим осциллографом просмотреть трёхфазный сигнал, с сохранением синхронизации на каждом канале? Т.е. чтобы на каждом канале была своя независимая синхронизация?
SUPEREYES.RU
02.12.2021 11:56:24
Здравствуйте! Можно ли этим осциллографом просмотреть трёхфазный сигнал, с сохранением синхронизации на каждом канале? Т.е. чтобы на каждом канале была своя независимая синхронизация?
Здравствуйте, Иван! Спасибо за вопрос.
К сожалению, данная модель осциллографа не предусматривает такую возможность.
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Показать больше
Показать меньше
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4054
Модель (серия):
MSO5074
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
8000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4939
Модель (серия):
DSO4204C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7015
Модель (серия):
SDS1022
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4599
Модель (серия):
DSO5102P
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4054
Модель (серия):
MSO5074
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
8000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4939
Модель (серия):
DSO4204C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4777
Модель (серия):
DSO4104B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7043
Модель (серия):
SDS1102
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39142
Модель (серия):
WT200-48
Производитель:
Wasites
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Добавить в избранное
Артикул (код товара):
41851
Модель (серия):
130T-16
Производитель:
NAPUI
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39303
Модель (серия):
UC2831B+
Производитель:
UCE
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,0001 Ом – 99,999 МОм
Диапазон измерения ёмкости:
0,01 пФ – 99999 мкФ
Диапазон измерения индуктивности:
0,01 мкГн – 99999 Гн
Спящий режим:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40607
Модель (серия):
TP700-24
Производитель:
Toprui
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Добавить в избранное
Артикул (код товара):
45238
Модель (серия):
HM5040
Производитель:
Hemuele
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39316
Модель (серия):
UC2856B+
Производитель:
UCE
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения ёмкости:
0,0001 пФ – 9999900 мкФ
Спящий режим:
нет
Добавить в избранное
Артикул (код товара):
45250
Модель (серия):
HM7016
Производитель:
HM7016
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
6658
Модель (серия):
DSO3064 Kit V
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
60
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
200
Добавить в избранное
Артикул (код товара):
875
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Тип модуля:
Bluetooth
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19864
Модель (серия):
VDS6074A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
22112
Модель (серия):
908-366A
Производитель:
Pro'sKit
Страна производства:
Китай
Гарантия, мес.:
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17965
Модель (серия):
DSSERVO DS5160
Производитель:
Dasheng
Страна производства:
Китай
Гарантия, мес.:
3
Рабочее напряжение:
6 В
Крутящий момент:
41 - 70 кг*с*см
Угол поворота ротора:
270°
Тип управления:
цифровой
Водонепроницаемый:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21004
Модель (серия):
2202S
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Артикул (код товара):
950
Модель (серия):
UT30C
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 500 В
Макс. напряжение (DC):
до 500 В
Макс. ток (AC):
нет
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17122
Модель (серия):
THS6070
Производитель:
PINTECH
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21709
Модель (серия):
XDS2102A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤3,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11784
Модель (серия):
Automatic Smart Plant Watering Kit 2.1
Производитель:
Elecrow
Страна производства:
Китай
Гарантия, мес.:
3
Тип контактного разъема датчиков:
Штыревой разъем пин-экстендер
Наличие обучающего материала:
Нет
Наборы на базе:
cовместимые с платформой Arduino
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):

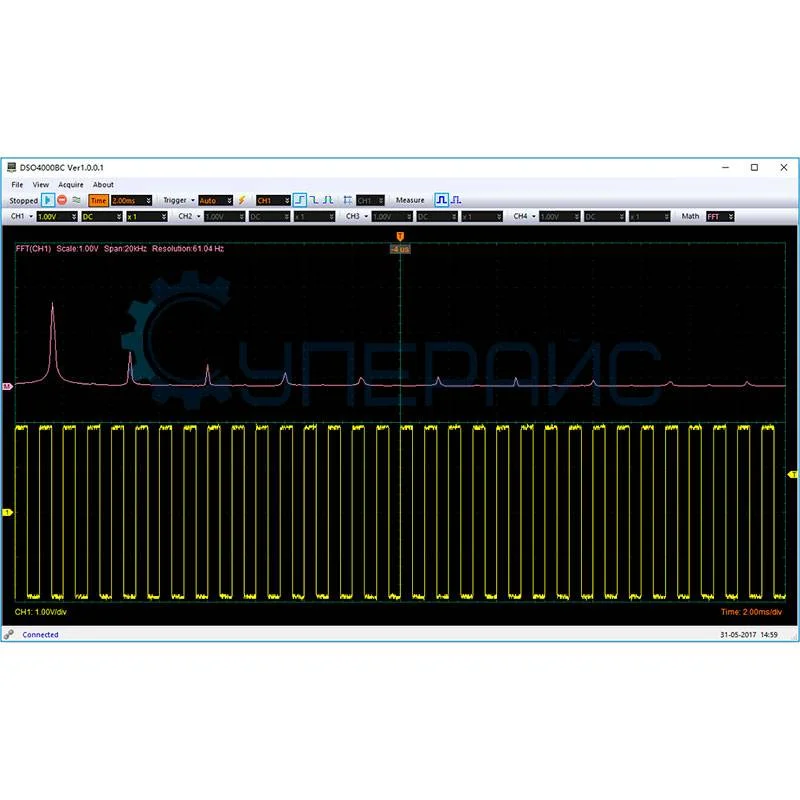

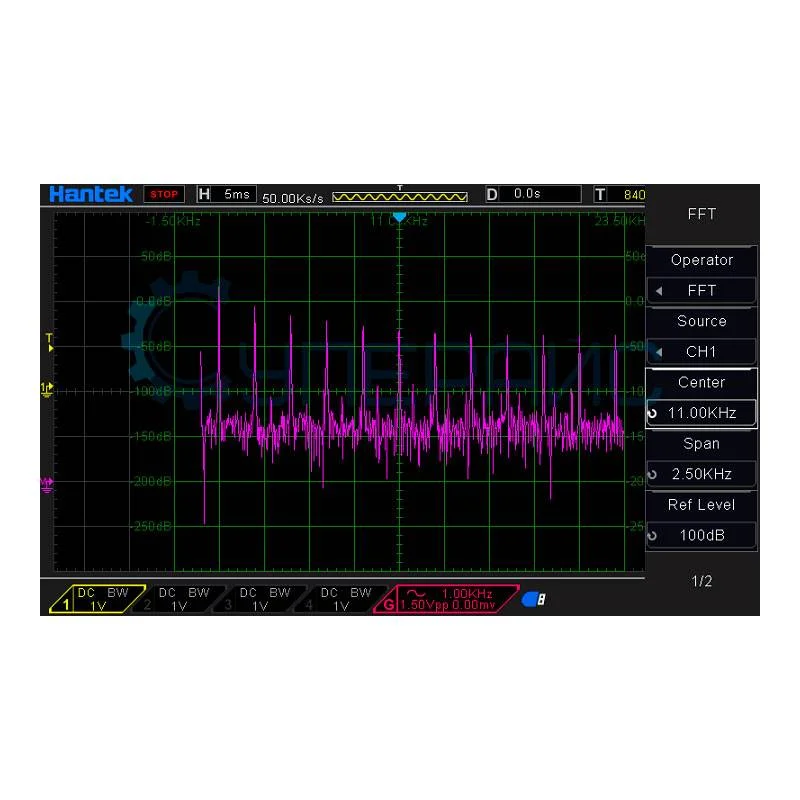

4755
Модель (серия):
DSO4254C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Благодарственные письма
