Цифровой осциллограф Rigol MSO5074
Код товара: 4054
Гарантия 36 месяцев
О товаре Количество каналов: 4
Полоса пропускания: 70 МГц
Частота дискретизации: аналог. 8 Гвыб/с, цифр. 1 Гвыб/с
134 989 руб.
134 989 руб.
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 1 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 4
Полоса пропускания: 70 МГц
Частота дискретизации: аналог. 8 Гвыб/с, цифр. 1 Гвыб/с
Технические характеристики осциллографа Rigol MSO5074
| Полоса пропускания |
70 МГц (стандартно) 100 МГц с опцией MSO5000-BW0T1 200 МГц с опцией MSO5000-BW0T2 350 MГц с опцией MSO5000-BW0T3 |
| Максимальная частота дискретизации |
в режиме реального времени: аналоговые каналы: 8 Гвыб/сек (4 Гвыб/сек - два канала; 2 Гвыб/сек - все каналы) цифровые каналы: 1 Гвыб/сек на канал |
| Количество каналов | 4 аналоговых (стандартно) + 16 цифровых (опция PLA2216) |
| Макс. скорость захвата осциллограмм | ≥500000 осц./сек |
| Режим регистрации |
обычный пиковый детектор: 500 пс усреднение (2, 4, 8, 16…65536 выборок) |
| Глубина записи |
аналоговые каналы: 100 Мб (50 Мб - два канала; 25 Мб - все каналы) - стандартно 200 Мб (100 Мб -два канала; 50 Мб - все каналы) - опция MSO5000-2RL цифровые каналы: 25 М точек |
| Вертикальная система | |
| Аналоговые каналы | |
| Связь по входу | открытый, закрытый |
| Входной импеданс | 1 MОм ±1% || 17 пФ ±3 пФ |
| Учет ослабления пробников |
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Макс. входное напряжение | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
| Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел |
| Диапазон смещения |
± 1 В (1 мВ/дел ~ 50 мВ/дел) ± 30 В (51 мВ/дел ~260 мВ/дел) ± 100 В (265 мВ/дел ~ 10 В/дел ) |
| Динамический диапазон | ± 5 дел (8 бит) |
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала |
| Погрешность коэфф. усиления | ± 3% от полной шкалы |
| Погрешность смещения |
< 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥ 200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| ESD защита | ±8 кВ (на входе BNC) |
| Изоляция между каналами | ≥ 40 дБ, от DC до максимальной частоты |
| Цифровые каналы | |
| Группировка каналов |
16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15) |
| Диапазон порогов | ± 15 В с шагом 10 мВ |
| Погрешность установки порога | ± (100 мВ + 3% от установленного значения) |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В настраиваемые пользователем |
| Макс. входное напряжение | ± 40 В Впик CAT I; переходное перенапряжение 800 Впик |
| Макс. динамический диапазон | ±10 В + значение порога |
| Мин. размах напряжения | 500 мВп-п |
| Входной импеданс | ~101 кОм || 8 пФ |
| Вертикальное разрешение | 1 бит |
| Горизонтальная система | |
| Аналоговые каналы | |
| Коэффициент развертки | 5 нс/дел ~ 1000 с/дел |
| Временное разрешение | 10 пс |
| Погрешность временной базы | ±10 ppm ± 10 ppm/год |
| Максимальная задержка |
опережение запуска (отрицательная задержка) ≥ 1/2 ширины экрана отставание от запуска (положительная задержка) 1 с....100 дел |
| Диапазон коррекции смещения между каналами | ±100 нс |
| Формат отображения | Y-T, X-Y, самописец (≥ 200 мс/дел), сканирование (≥ 200 мс/дел) |
| Цифровые каналы | |
| Мин. определяемая длительность импульса | 5 нс |
| Мах. входная частота | 200 МГц |
| Задержка между каналами | 2 нс (тип.), 5 нс (макс.) |
| Система измерения | |
| Курсорные измерения | |
| Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX), отслеживания, автоизмерения |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 |
| Автоматические измерения | |
| Количество автоизмерений | 41 тип |
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) |
| Режим измерения | обычный с повышенной точностью (по всей длине памяти) |
| Макс. количество отображаемых на канал | 33 типа |
| Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev |
| Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
| Анализ | частотомер, цифровой вольтметр, анализ мощности, гистограмма |
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени |
| Математические операции | |
| Количество отображаемых одновременно операций | 4 |
| Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Цветовая градация | поддерживается в математических операциях, в т.ч. БПФ |
| БПФ (FFT) | макс. длина: 1 М точек |
| тип окна: прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| представление: полный дисплей, половина дисплея | |
| поиск пиков: макс. 15 пиков | |
| Поиск и навигация | |
| Тип | фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI |
| Отображение | таблица событий или навигации |
| Источник | любой аналоговый канал |
| Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям |
| Анализ осциллограмм | |
| Pass / Fail | источник: аналоговые каналы (CH1 ~ CH4) |
| Гистограмма | источник: аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
| тип: горизонтальные, вертикальные, измерение | |
|
измерение: сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма |
|
| режим: во всех режимах, включая ZOOM, XY, ROLL | |
| Цветовая градация | источник: аналоговые каналы (CH1 ~ CH4) |
| темы: температура, интенсивность | |
| режим: во всех режимах | |
| Декодирование | |
| Стандартно | параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) |
| Опционально |
RS-232 / UART декодирование - опция MSO5000-COMP I²C / SPI декодирование - опция MSO5000-EMBD LIN / CAN декодирование - опция MSO5000-AUTO FlexRay декодирование - опция MSO5000-FLEX I²S декодирование - опция MSO5000-AUDIO MIL-STD-1553 декодирование - опция MSO5000-AERO |
| Система синхронизации | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети |
| Тип связи | AC, DC, ФВЧ (55 кГц), ФНЧ (55 кГц) |
| Режим запуска | авто, нормальный, ждущий (однократный) |
| Шумовая режекция | вкл / выкл |
| Блокировка уровня запуска | 8 нс ~ 10 с |
| Полоса запуска | аналоговая полоса осциллографа |
| Чувствительность триггера | внутренний <10 мВ/дел: 1 деление или 5 мВп-п, что меньше ≥10 мВ/дел: 0,5 деления |
| Диапазон уровня запуска |
внутренний: ±5 делений от центра экрана сеть: фикс. 50% |
| Граница подавления высоких частот | 1,23 МГц |
| Граница подавления низких частот | 680 кГц |
| Чувствительность запуска | ≤ 1 дел |
| Зональный триггер | установка: нарисованная вручную область на экране |
| условие запуска: пересекается "Intersect" или не пересекается "Not Intersect" | |
| источник запуска: аналоговые каналы (CH1 ~ CH4) | |
| Типы запуска |
штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 |
| Запуск по фронту | |
| Тип фронта |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), сеть |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по скорости нарастания | |
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Диапазон установок | 800 пс ~ 10 с |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по видеосигналу | |
| Система | NTSC, PAL и SECAM |
| Стандарт | 480P, 576P HDTV |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Время | 16 нс ~ 10 с |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по задержке | |
| Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск Установка / Удержание | |
| Фронт | нарастающий, спадающий |
| Установка времени | 16 нс ~ 10 с |
| Запуск по N фронту | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск Установка / Удержание (Setup/Hold) | |
| Установка | H, L |
| Условие | < |
| Время установки / удержания | 8 нс ~ 1 с |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Цифровой вольтметр | |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Функция измерения | DC, DC RMS, AC RMS |
| Разрешение | ACV / DCV: 3 бита |
| Режим измерения | диаграмма, превшение свыше 3 сек |
| Частотомер | |
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Разрешение | 6 бит, пользовательская |
| Макс. частота | макс. частота аналогового канала |
| Функция измерения | частота. период, счет импульсов |
| Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов |
| Временная база | внутренний источник опорной частоты |
| Общие характеристики | |
| Дисплей | диагональ 9", емкостной сенсорный мультитач, 1024 × 600 точек, сетка 10 делений (по вертикали) x 8 делений (по горизонтали), яркость 256 уровней (ЖК HDMI) |
| Порты ввода / вывода |

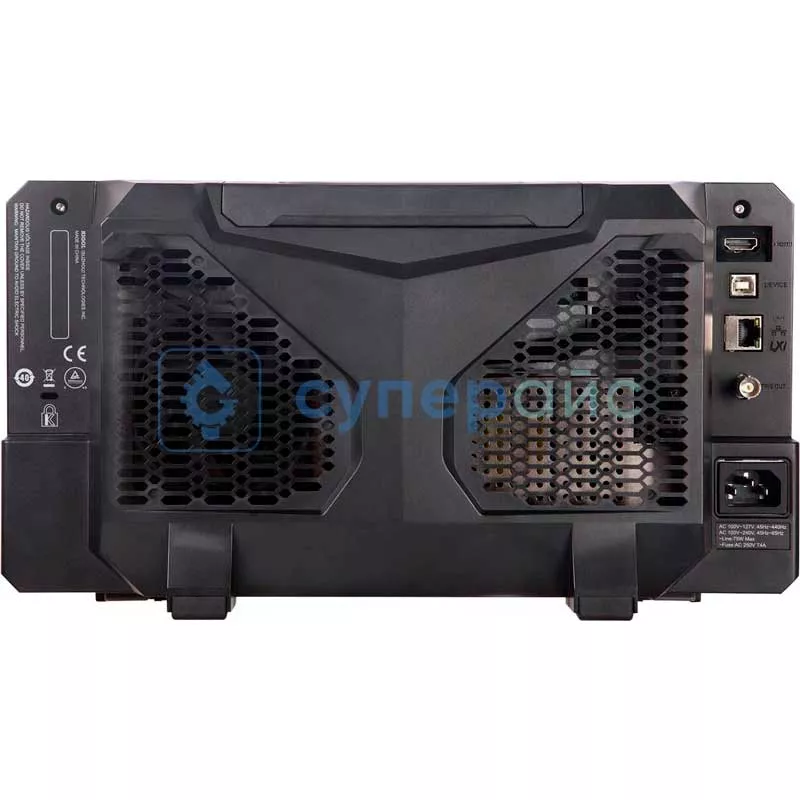

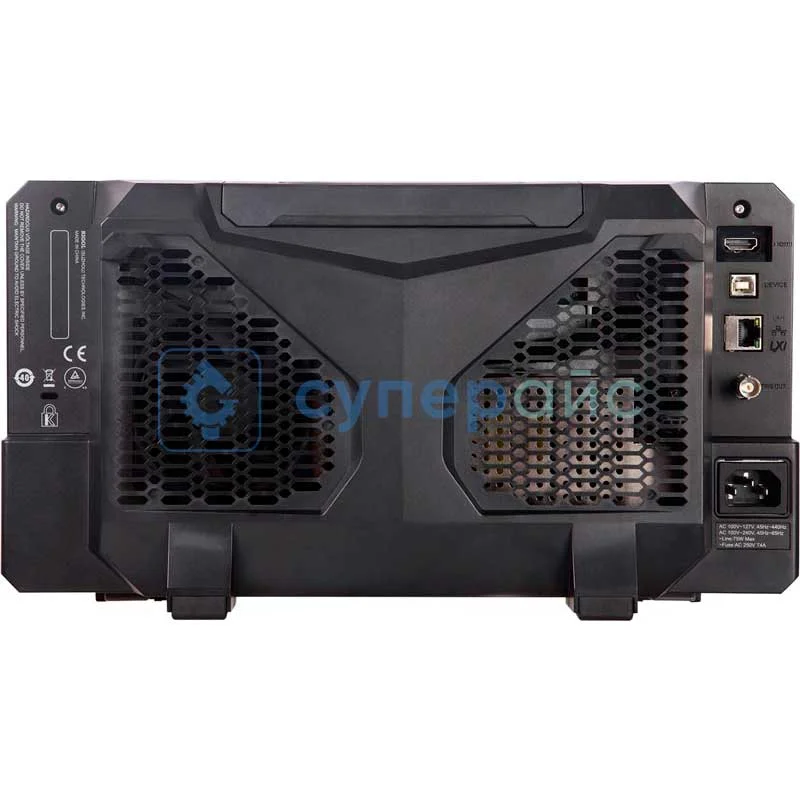

USB 2.0 Hi-speed Host 1 на передней панели USB 2.0 Hi-speed Device 1 на задней панели (совместимость с USBTMC) LAN 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C) GPIB адаптер USB-GPIB (опция) WEB интерфейс поддержка VNC Web HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug) Aux Output комбинированный выход: разъем: BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) выход синхронизации (Trig Out): импульсный сигнал синхронизации выход "Годен / Не годен" (Pass / Fail): импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс |
| Выход компенсации пробника |
частота меандр 1 кГц амплитуда 3 Вп-п |
| Энергонезавсисмая память |
формат сохранения: настройки setup (*.stp) изображения image (*.png, *.bmp, *.tif, *.jpg) осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | <75 Вт |
| Предохранитель | 4 A, T тип, 250 В |
| Габариты | 367 мм х 200 мм х 130 мм |
| Вес | 3500 г без упаковки |

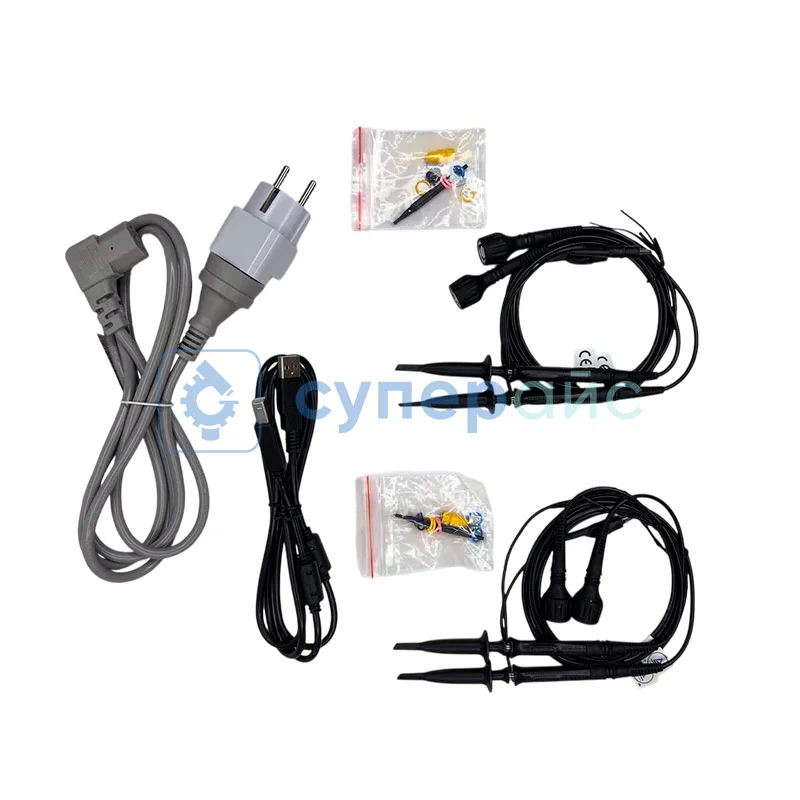

| Комплектация | цифровой осциллограф Rigol MSO5074 – 1 шт |
|
сетевой шнур питания – 1 шт кабель USB – 1 шт пассивный пробник PVP2350 2 или 4 шт (по одному на каждый канал) – 1 комплект руководство по эксплуатации – 1 шт |
|
| Совместимость |
Плата для осциллографов RIGOL DK-DS6000 Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |

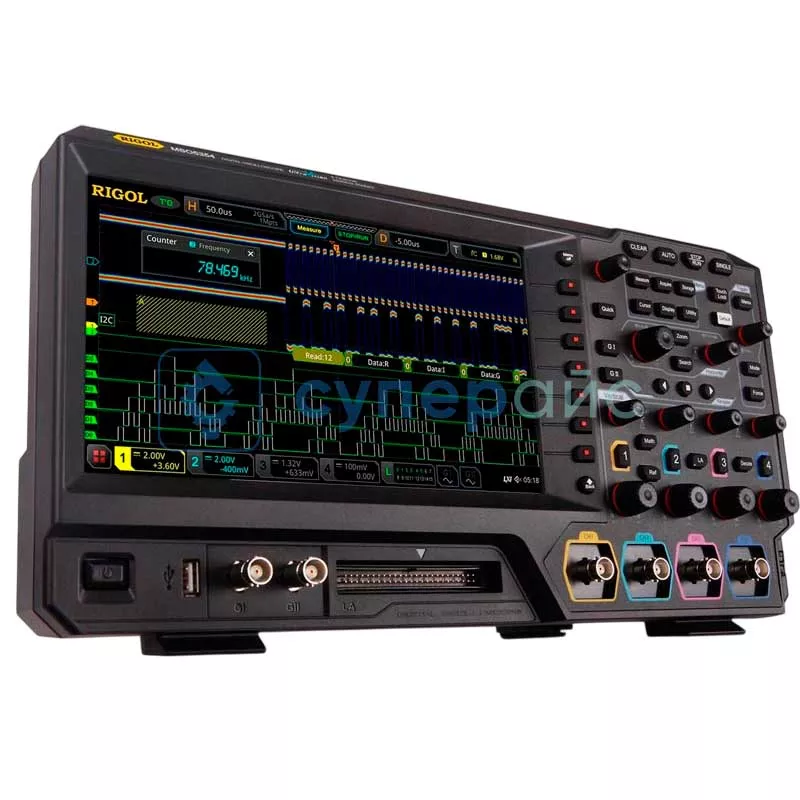

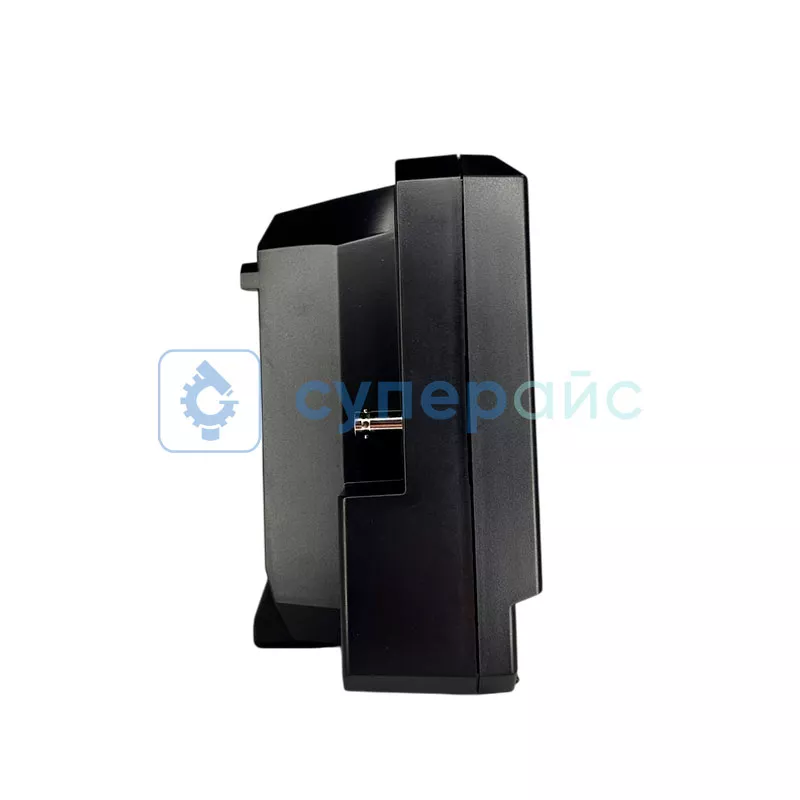

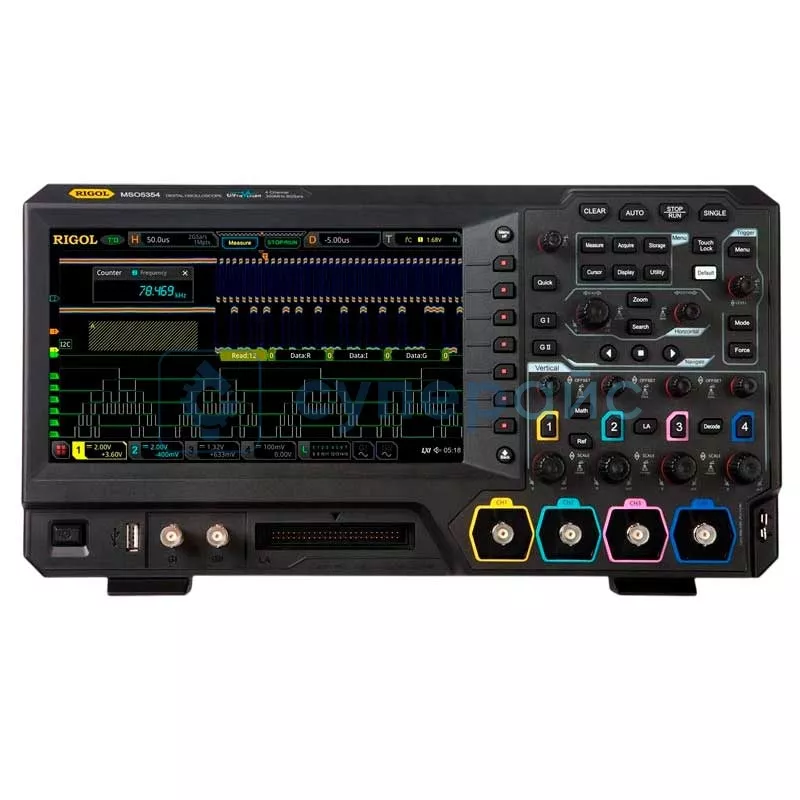

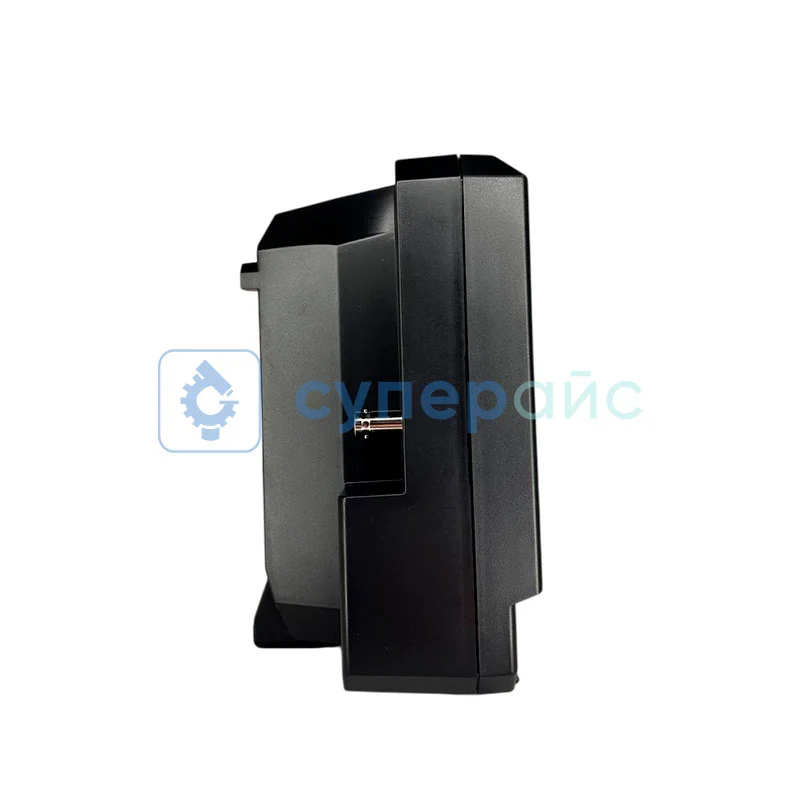

Универсальный осциллограф Rigol MSO5074
Rigol MSO5074 — это настольный осциллограф с аналоговыми и цифровыми каналами, который предлагает широкий спектр возможностей. Расширенный функционал делает его незаменимым инструментом для инженеров, электронщиков и других специалистов, работающих с электроникой или радиотехническими приборами.
Надёжный инструмент для измерений
Это функциональное устройство для профессиональных целей. Сочетание аналоговых и цифровых каналов позволяет анализировать все виды сигналов сигналы в одном приборе, делая его универсальным инструментом для инженеров и техников.
Преимущества модели:
- Специальные математические операции позволяют анализировать данные прямо на экране осциллографа, делая его многофункциональным инструментом для работы с сигналами.
- Поддерживает опции, которые расширяют его функциональность, адаптируя под конкретные инженерные потребности: увеличение полосы пропускания, поддержка до 16 цифровых каналов, RS-232/UART декодирование и многое другое.
- Встроенный вольтметр позволяет мгновенно измерять напряжение на схеме без использования дополнительных измерительных приборов.
- Оборудован частотомером разрешением 6 бит, гарантирующим высокоточное измерение частот на аналоговых и цифровых каналах.
Осциллограф Rigol MSO5074 предоставляет широкий спектр функций и опций, что делает его выбором для профессионалов, стремящихся к точным измерениям и анализу сигналов. Это универсальный помощник для инженеров и электронщиков.
Обзорная таблица осциллографов Rigol серии MSO5000
| Характеристики | MSO5074 | MSO5104 | MSO5204 | MSO5354 | MSO5102 | MSO5072 |
| Полоса пропускания, МГц | 70 | 100 | 200 | 350 | 100 | 70 |
| Количество аналоговых каналов | 4 | 4 | 4 | 4 | 2 | 2 |
| Количество цифровых каналов | нет | 16 | нет | 16 | 16 | 16 |
| Частота дискретизации на канал, МВыб/с | 8000 | |||||
| Время нарастания, нс | ≤ 5 | ≤ 3,5 | ≤ 1,75 | ≤ 1 | ≤ 3,5 | ≤ 5 |
| Скорость захвата осциллограмм | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек | ≥ 500000 осц./сек |
| Глубина памяти на канал | 100 Мб | |||||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||||
| Генератор сигналов | нет | да | нет | да | нет | нет |
| Логический анализатор | да | нет | да | нет | да | да |
| Мультиметр | да | нет | нет | нет | нет | да |
| Анализатор спектра сигнала с помощью БПФ | да | |||||
| Частотомер | да | |||||
| Самописец | да | нет | да | нет | да | да |
| Анализатор протоколов | да | |||||
| Разрешение дисплея, пиксель | 1024x600 | |||||
| Интерфейс передачи данных | USB/ LAN/ GPIB/ HDMI/ AUX (TrigOut/PassFail) | |||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Диапазон измерения индуктивности: 0,00001 мкГн - 99999,9 Гн
Диапазон измерения емкости: 0,00001 пФ - 999999 мкФ
Диапазон измерения сопротивления: 0,00001 Ом - 99,9999 МОм
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
4 типа защиты
Выходное напряжение: 0 - 100 В
Выходной ток: 0 - 60 А
Тип: импульсный
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Рабочее напряжение: 220 В
Потребляемая мощность: 2050 Вт
Мощность верхнего нагревателя: 450 Вт
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Декодирование сигналов
Количество каналов: 4 аналог. + 16 цифр (опция)
Полоса пропускания: 250 МГц
Частота дискретизации: 1,25 Гвыб/с
Похожие товары
Лидер продаж
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный частотомер
Количество каналов: 4
Полоса пропускания: 70 МГц
Частота дискретизации: 2 ГВыб/с
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный вольтметр
Количество каналов: 4 + 16 цифровых
Полоса пропускания: 100 МГц
Частота дискретизации: 8 ГВыб/с
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
