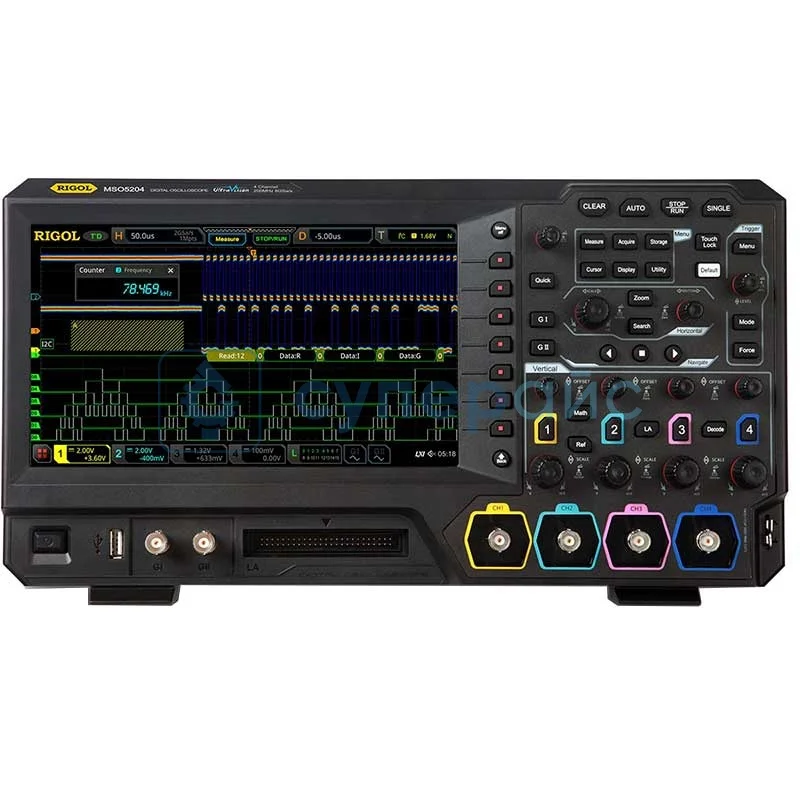

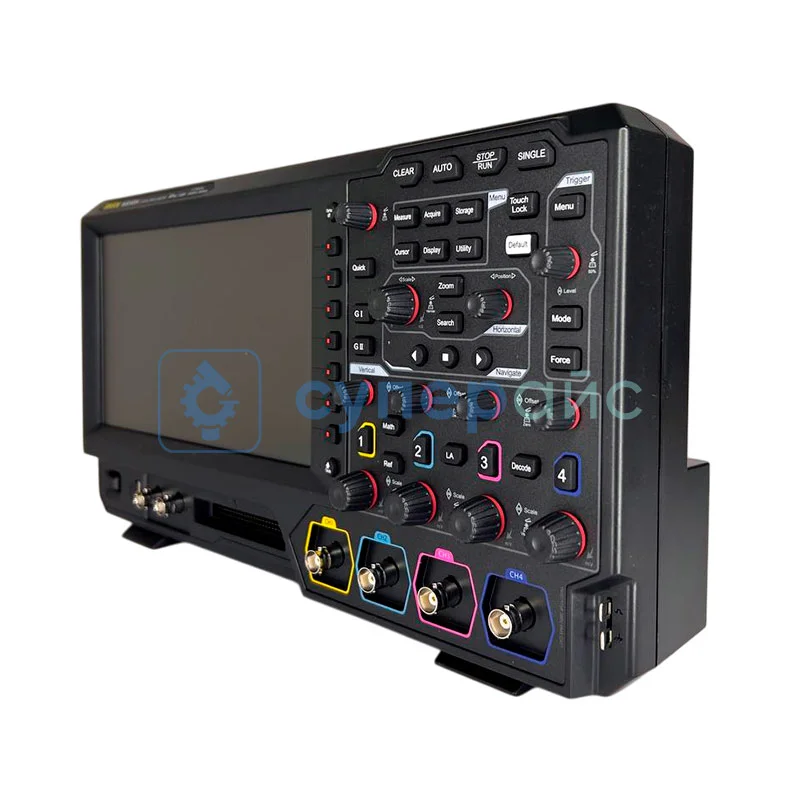

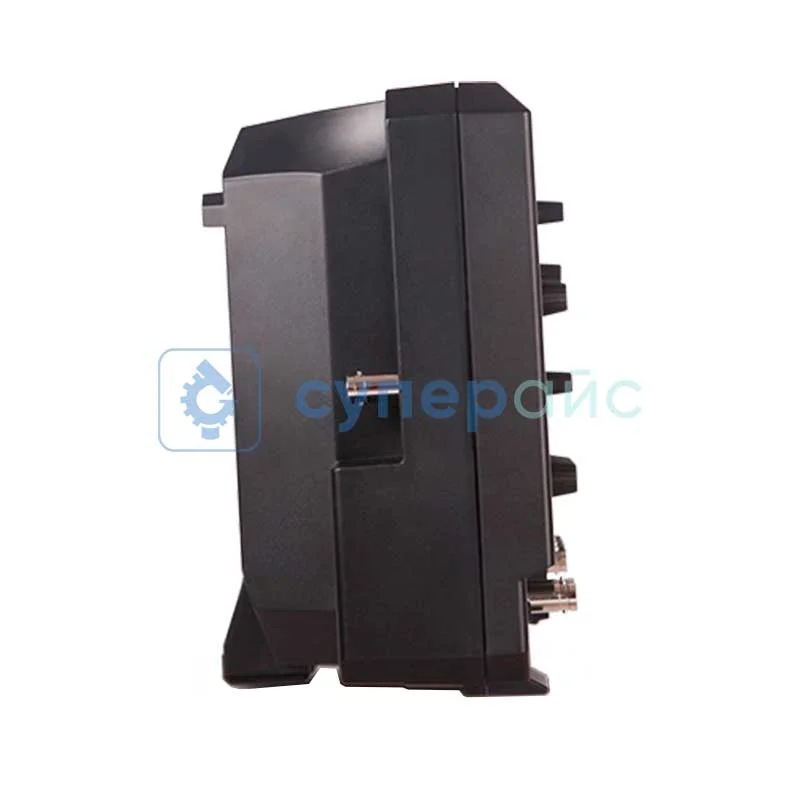

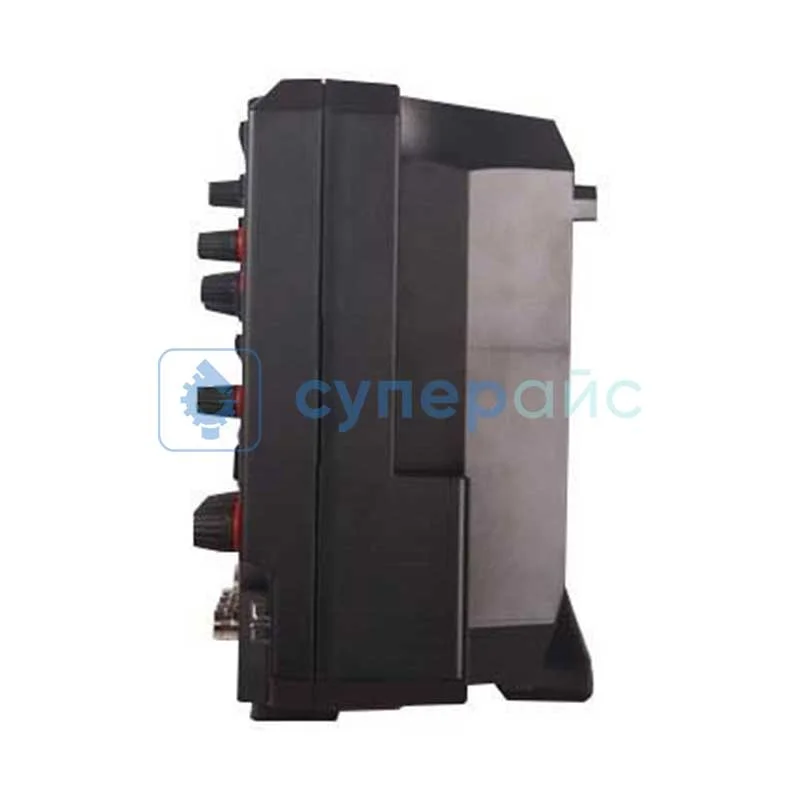

Цифровой осциллограф Rigol MSO5204 (4 канала, 200 МГц)
Код товара: 21333
Гарантия 36 месяцев
О товаре 4 аналог. каналов + 16 цифр. каналов
Полоса пропускания: 200 МГц
Частота дискретизации: аналог. - 8 Гвыб/с, цифр. - 1 Гвыб/с
Глубина памяти: аналог. 100 Мб
347 999 руб.
347 999 руб.
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 2 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 4 аналог. каналов + 16 цифр. каналов
Полоса пропускания: 200 МГц
Частота дискретизации: аналог. - 8 Гвыб/с, цифр. - 1 Гвыб/с
Глубина памяти: аналог. 100 Мб
Технические характеристики RIGOL MSO5204
| Полоса пропускания | 200 МГц |
| Максимальная частота дискретизации | 8 Гвыб/сек - один канал (4 Гвыб/сек - два канала; 2 Гвыб/сек - все каналы) |
| Количество каналов | 4 аналоговых |
| Макс. скорость захвата осциллограмм | ≥ 500000 осц./сек |
| Режим регистрации |
обычный пиковый детектор: 500 пс усреднение (2, 4, 8, 16…65536 выборок) |
| Глубина записи |
100 Мб (50 Мб - два канала; 25 Мб - все каналы) 200 Мб (100 Мб -два канала; 50 Мб - все каналы) |
| Вертикальная система | |
| Связь по входу | постоянный ток, переменный ток, земля |
| Входной импеданс | 1 MОм ±1% / 17 пФ ± 3 пФ |
| Время нарастания сигнала | ≤ 1,75 нс |
| Учет ослабления пробников |
0.0001X, 0.0002X, 0.0005X, 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X,10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Макс. входное напряжение | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
| Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 500 мкВ / дел - 10 В / делА |
| Диапазон смещения |
±1 В (500 мкВ / дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел ) |
| Динамический диапазон | ±5 дел (8 бит) |
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала |
| Погрешность коэфф. усиления | ±3% от полной шкалы |
| Погрешность смещения |
< 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения > 200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| ESD защита | ±8 кВ (на входе BNC) |
| Изоляция между каналами | ≥ 40 дБ, от DC до максимальной частоты |
| Горизонтальная система | |
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел |
| Временное разрешение | 10 пс |
| Погрешность временной базы | ±10 ppm ± 10 ppm/год |
| Максимальная задержка |
опережение запуска (отрицательная задержка) ≥ 1/2 ширины экрана отставание от запуска (положительная задержка) 1 с....100 дел |
| Диапазон коррекции смещения между каналами | ±100 нс |
| Формат отображения | Y-T, X-Y, самописец (≥ 200 мс/дел), сканирование (≥ 200 мс/дел) |
| Система измерения | |
| Курсорные измерения | |
| Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX), отслеживания, автоизмерения |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 |
| Автоматические измерения | |
| Количество автоизмерений | 41 тип |
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) |
| Режим измерения | обычный с повышенной точностью (по всей длине памяти) |
| Макс. количество отображаемых на канал | 33 типа |
| Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev |
| Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
| Анализ | частотомер, цифровой вольтметр, анализ мощности, гистограмма |
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени |
| Математические операции | |
| Количество отображаемых одновременно операций | 4 |
| Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Цветовая градация | поддерживается в математических операциях, в т.ч. БПФ |
| БПФ (FFT) | макс. длина: 1 Мб |
| тип окна: прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| представление: полный дисплей, половина дисплея | |
| поиск пиков: макс. 15 пиков | |
| Поиск и навигация | |
| Тип | фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI |
| Отображение | таблица событий или навигации |
| Источник | любой канал |
| Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям |
| Анализ осциллограмм | |
| Pass / Fail | источник: каналы (CH1 ~ CH4) |
| Гистограмма | источник: каналы (CH1 ~ CH4), результат автоизмерений |
| тип: горизонтальные, вертикальные, измерение | |
|
измерение: сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма |
|
| режим: во всех режимах, включая ZOOM, XY, ROLL | |
| Цветовая градация | источник: каналы (CH1 ~ CH4) |
| темы: температура, интенсивность | |
| режим: во всех режимах | |
| Декодирование | параллельно (до 20 бит с комбинацией каналов) |
| Система синхронизации | |
| Источник запуска | каналы (CH1 ~ CH4), внешний запуск, по сети |
| Тип связи | AC, DC, ФВЧ (55 кГц), ФНЧ (55 кГц) |
| Режим запуска | авто, нормальный, ждущий (однократный) |
| Шумовая режекция | вкл / выкл |
| Блокировка уровня запуска | 8 нс ~ 10 с |
| Полоса запуска | аналоговая полоса осциллографа |
| Чувствительность триггера | внутренний <10 мВ/дел: 1 деление или 5 мВп-п, что меньше ≥10 мВ/дел: 0,5 деления |
| Диапазон уровня запуска |
внутренний: ±5 делений от центра экрана сеть: фикс. 50% |
| Граница подавления высоких частот | 55 кГц (только для внутренних устройств) |
| Граница подавления низких частот | 55 кГц (только для внутренних устройств) |
| Чувствительность запуска | ≤ 1 дел |
| Зональный триггер | установка: нарисованная вручную область на экране |
| условие запуска: пересекается "Intersect" или не пересекается "Not Intersect" | |
| источник запуска: каналы (CH1 ~ CH4) | |
| Типы запуска |
штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 |
| Запуск по фронту | |
| Тип фронта |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | каналы (CH1 ~ CH4), сеть |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по скорости нарастания | |
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Диапазон установок | 800 пс ~ 10 с |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по видеосигналу | |
| Система | NTSC, PAL и SECAM |
| Стандарт | 480P, 576P HDTV |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Время | 16 нс ~ 10 с |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по задержке | |
| Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск Установка / Удержание | |
| Фронт | нарастающий, спадающий |
| Установка времени | 16 нс ~ 10 с |
| Запуск по N фронту | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск Установка / Удержание (Setup/Hold) | |
| Установка | H, L |
| Условие | < |
| Время установки / удержания | 8 нс ~ 1 с |
| Источник запуска | каналы (CH1 ~ CH4) |
| Цифровой вольтметр | |
| Источник | каналы (CH1 ~ CH4) |
| Функция измерения | DC, AC + DC RMS, AC RMS |
| Разрешение | ACV / DCV: 3 бита |
| Режим измерения | диаграмма, превшение свыше 3 сек |
| Частотомер | |
| Источник | каналы (CH1 ~ CH4) |
| Разрешение | 6 бит, пользовательская |
| Макс. частота | макс. частота канала |
| Функция измерения | частота. период, счет импульсов |
| Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов |
| Временная база | внутренний источник опорной частоты |
| Общие характеристики | |
| Дисплей | диагональ 9", емкостной сенсорный мультитач, 1024 × 600 точек, сетка 10 делений (по вертикали) x 8 делений (по горизонтали), яркость 256 уровней (ЖК HDMI) |
| Порты ввода / вывода |
USB 2.0 Hi-speed Host 1 на передней панели USB 2.0 Hi-speed Device 1 на задней панели (совместимость с USBTMC) LAN 1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C) GPIB адаптер USB-GPIB WEB интерфейс поддержка VNC Web HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug) Aux Output комбинированный выход: разъем: BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) выход синхронизации (Trig Out): импульсный сигнал синхронизации выход "Годен / Не годен" (Pass / Fail): импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс |
| Выход компенсации пробника |
частота меандр 1 кГц амплитуда 3 Вп-п |
| Энергонезавсисмая память |
формат сохранения: настройки setup (*.stp) изображения image (*.png, *.bmp, *.tif, *.jpg) осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
| Напряжение | 100 ~ 240 В эфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | < 75 Вт |
| Предохранитель | 4 A, T тип, 250 В |
| Габариты изделия | 367 х 200 х 130 мм |
| Габариты упаковки | 535 х 355 х 270 мм |
| Вес нетто | 3,5 кг |
| Вес брутто | 5,25 кг |
| Комплектация |

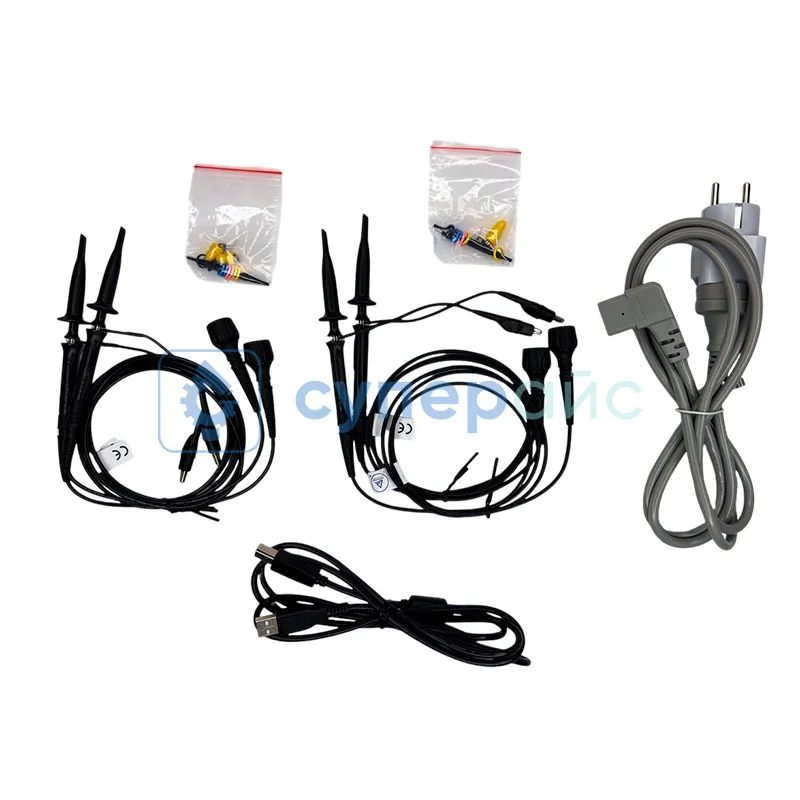

цифровой осциллограф Rigol MSO5204 – 1 шт сетевой шнур питания – 1 шт кабель USB – 1 шт пассивный пробник PVP2350 2 или 4 шт (по одному на каждый канал) – 1 комплект руководство по эксплуатации – 1 шт |
| Совместимость |
Плата для осциллографов RIGOL DK-DS6000 Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |
Многофункциональный осциллограф RIGOL MSO5204
Цифровой осциллограф Rigol MSO5204 представляет собой многофункциональное устройство, предназначенное для детального анализа сигналов. Этот настольный цифровой осциллограф поддерживает 4 аналоговых, что предоставляет возможность комплексного исследования различных сигнальных форм.
Полоса пропускания составляет 200 МГц. Пользователь может выполнять точные измерения даже в диапазоне высоких частот. Частота дискретизации достигает 1 ГВыб/сек. Ввиду этой характеристики можно получать подробную информацию о формах сигналов и изменениях во времени. Среди предусмотренных режимов регистрации: обычный, пиковый детектор, усреднение.
Интуитивно понятный интерфейс и яркий емкостный дисплей типа сенсорный мультитач, делают работу с моделью простой и лёгкой для освоения. Доступны подключения через USB, LAN и другие разъёмы — упрощают передачу данных и интеграцию с компьютерами. Прибор выполнен в прочном корпусе, который отвечает требованиям современной эргономики. Легко размещается на рабочем столе.
Четырехканальный осциллограф выступает полезным инструментом для инженеров, учёных, преподавателей, а также студентов технических учебных заведений. Применяется в области электроники и электротехники. Это выбор для промышленных, научных, а также образовательных измерительных задач. Прибор находит широкое применение в разработке нового оборудования. Сюда относятся, например, автомобильные системы, а также медицинская аппаратура. Используется в исследовательских лабораториях, помогает анализировать сложные компоненты, а также проводить диагностику. Это универсальное решение в электронной инженерии.
Обзорная таблица осциллографов Rigol серии MSO5000
| Характеристики | MSO5074 | MSO5104 | MSO5204 | MSO5354 | MSO5102 | MSO5072 |
| Полоса пропускания, МГц | 70 | 100 | 200 | 350 | 100 | 70 |
| Количество аналоговых каналов | 4 | 4 | 4 | 4 | 2 | 2 |
| Количество цифровых каналов | нет | 16 | нет | 16 | 16 | 16 |
| Частота дискретизации на канал, МВыб/с | 8000 | |||||
| Время нарастания, нс | ≤ 5 | ≤ 3,5 | ≤ 1,75 | ≤ 1 | ≤ 3,5 | ≤ 5 |
| Скорость захвата осциллограмм | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек | ≥ 500000 осц./сек |
| Глубина памяти на канал | 100 Мб | |||||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||||
| Генератор сигналов | нет | да | нет | да | нет | нет |
| Логический анализатор | да | нет | да | нет | да | да |
| Мультиметр | да | нет | нет | нет | нет | да |
| Анализатор спектра сигнала с помощью БПФ | да | |||||
| Частотомер | да | |||||
| Самописец | да | нет | да | нет | да | да |
| Анализатор протоколов | да | |||||
| Разрешение дисплея, пиксель | 1024x600 | |||||
| Интерфейс передачи данных | USB/ LAN/ GPIB/ HDMI/ AUX (TrigOut/PassFail) | |||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Логический анализатор с 16 каналами
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Декодирование сигналов
Количество каналов: 4 аналог. + 16 цифр (опция)
Полоса пропускания: 250 МГц
Частота дискретизации: 1,25 Гвыб/с
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
19 типов автоматических измерений
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 Гвыб/с
Встроенный частотомер
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный генератор сигналов, меню на русском языке
Количество каналов: 2
Полоса пропускания: 180 МГц
Частота дискретизации: 500 МВыб/с
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 20 МГц
Частота дискретизации: 100 МВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Полоса пропускания: 30 МГц
Частота дискретизации: 500 МВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Поддержка частотомера
Количество каналов: 4
Полоса пропускания: 110 МГц
Частота дискретизации: 1 ГВыб/с
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
