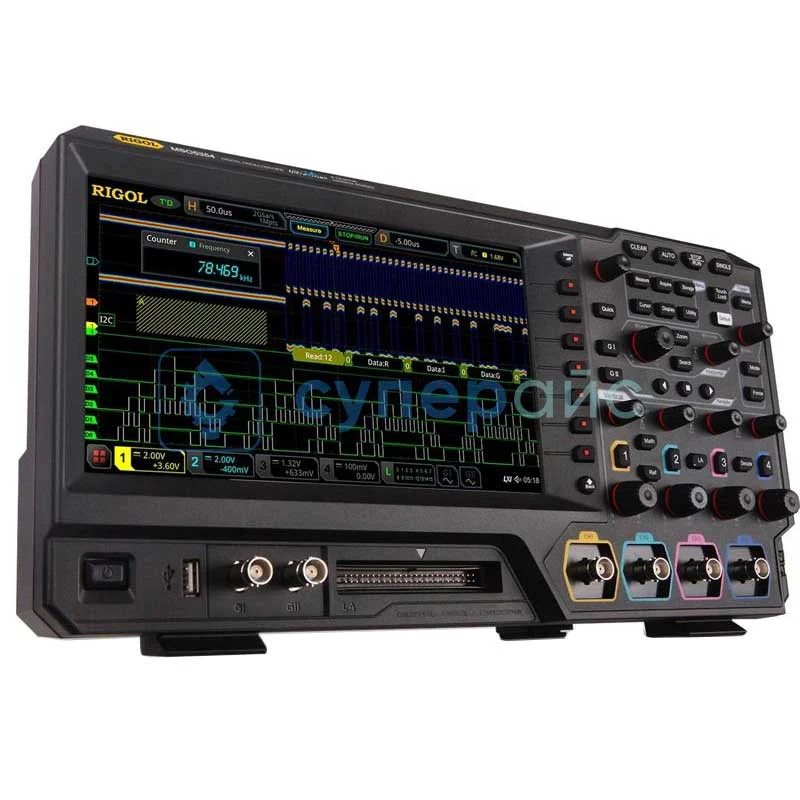

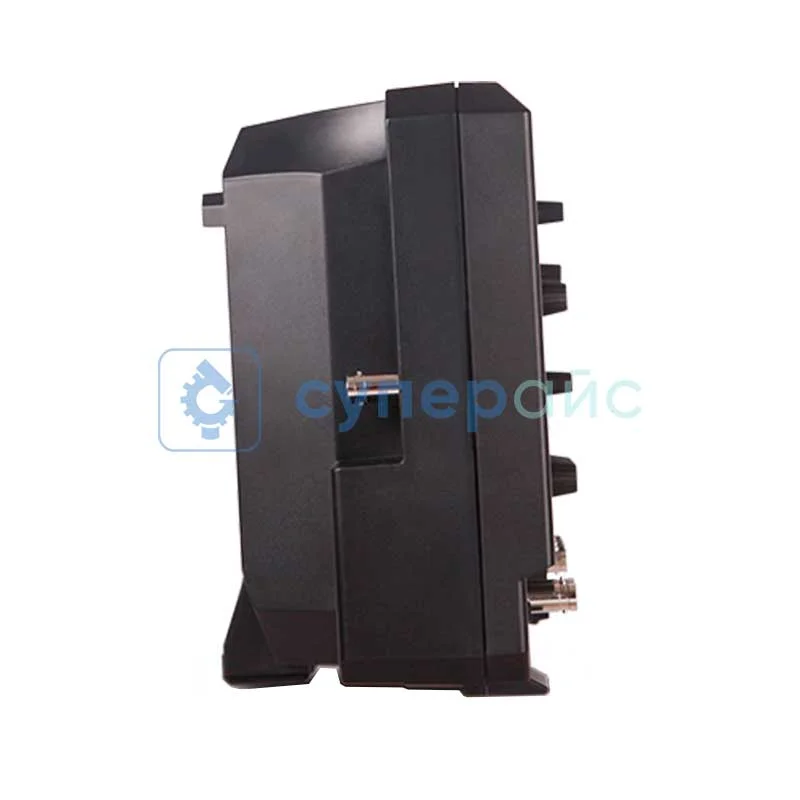

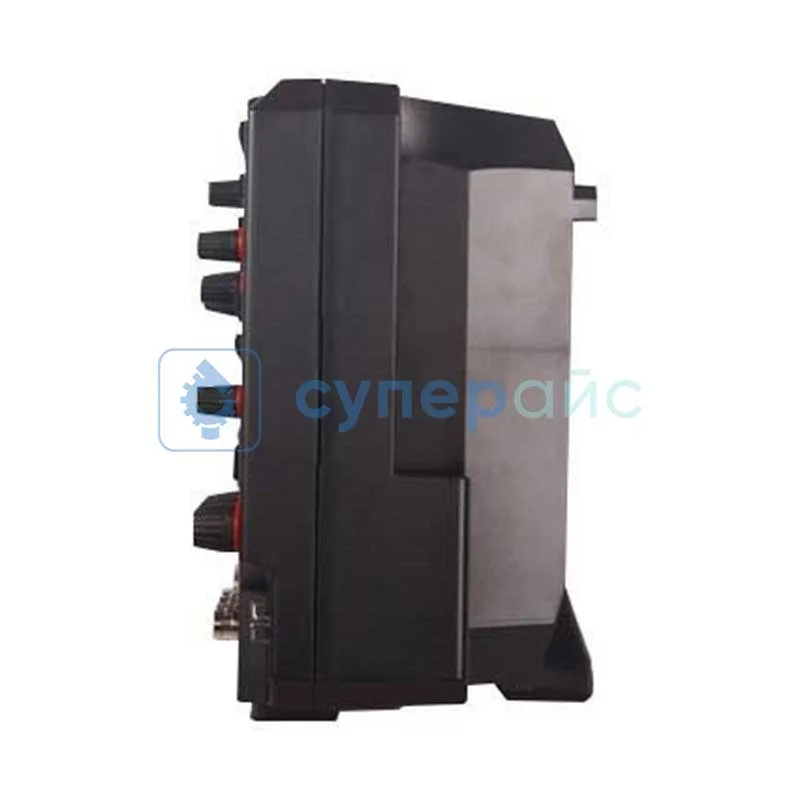

Четырехканальный осциллограф смешанных сигналов Rigol MSO5354
Код товара: 9129
Количество каналов: 4 + 16 цифровых
Полоса пропускания: 350 МГц
Частота дискретизации: 8 ГВыб/с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Количество каналов: 4 + 16 цифровых
Полоса пропускания: 350 МГц
Частота дискретизации: 8 ГВыб/с
Технические характеристики RIGOL MSO5354
Характеристики настольного осциллографа | |
Серия | MSO5000 |
Полоса пропускания |
350 МГц |
Количество каналов |
4 + 16 цифровых |
Частота дискретизации |
8 ГВыб / с в одноканальном режиме 2 ГВыб / с в двухканальном и трехканальном режиме 1 ГВыб / с в четырехканальном режиме |
Глубина памяти |
100 Мб в одноканальном режиме 50 Мб в двухканальном и трехканальном режиме 25 Мб в четырехканальном режиме |
Входные параметры | |
Развязка входа |
DC, AC, GND |
Входной импеданс | 1 МОм ± 1 %, 17 пФ ± 3 пФ |
Установка коэффициента затухания датчика |
0.0001X, 0.0002X, 0.0005X, 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
Максимальное входное напряжение |
300 Vrms CAT I |
Скорость захвата осциллограмм | ≤ 500000 осц./с |
Горизонтальная система аналоговых каналов | |
Погрешность временной базы |
± 10 ppm |
Коэффициент развёртки |
1 нс / дел - 1 кс / дел |
Режимы | YT, XY, SCAN, ROLL |
Горизонтальная система цифровых каналов | |
Минимальная ширина импульса | 5 нс |
Максимальная входная частота | 200 МГц |
Межканальная задержка | 2 нс - 5 нс |
Вертикальная система аналоговых каналов | |
Вертикальное разрешение |
8 бит |
Вертикальная развёртка |
500 мкВ / дел - 10 В / дел |
Время нарастания |
≤ 1 нс |
Диапазон вертикального смещения |
500 мкВ / дел - 50 мВ / дел, ± 1 В 51 мВ / дел - 260 В / дел, ± 30 В 265 В / дел - 10 В / дел, ± 100 В |
Динамический диапазон | ± 5 дел |
Точность усиления постоянного тока | ± 3% |
Точность смещения постоянного тока |
< 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
Изоляция между каналами | > 40 дБ |
Вертикальная система цифровых каналов | |
Вертикальное разрешение |
1 бит |
Количество каналов | 16 (D0 - D15) |
Диапазон значений порогов | ± 15 В с шагом 10 мВ |
Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) |
Погрешность установки порога | ± 100 мВ + 3% от установленного значения |
Максимальный динамический диапазон | ± 10 В + значение порога |
Минимальный размах напряжения | 500 мВ |
Максимальное входное напряжение | ± 40 В CAT I |
Входной импеданс | 1 кОм |
Система синхронизации | |
Режимы триггера | фронт, импульс, видео, наклон, рант, окно, паттерн, продолжительность, истечение времени, задержка, установка/удержание, N фронт; (опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости: RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553) |
Время задержки |
8 нс - 10 с |
Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
Чувствительность триггера | 1 дел (< 10 мВ / дел), 0.5 дел (> 10 мВ / дел) |
Запуск по фронту | |
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
Источник запуска |
CH1 - CH4 |
Запуск по длительности импульса |
|
Режим запуска |
положительная полярность импульса >, <, = |
отрицательная полярность импульса >, <, = |
|
Источник запуска |
CH1 - CH4 |
Запуск по наклону |
|
Режим запуска |
положительная полярность импульса >, <, = |
отрицательная полярность импульса >, <, = |
|
Источник запуска |
CH1 - CH4 |
Время удержания | 800 пс - 10 с |
Запуск по видео сигналу | |
Стандарт сигнала |
NTSC, PAL, SECAM, 480P, 576P, 720P, 1080P, 1080i |
Источник запуска | CH1 - CH4 |
Запуск по ранту | |
Режим запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
Источник запуска |
CH1 - CH4 |
Запуск по истечении времени |
|
Режим запуска | запуск по возрастающему / ниспадающему фронту |
Источник запуска |
CH1 - CH4 |
Диапазон удержания триггера |
16 нс - 10 с |
Запуск по N фронту | |
Режим запуска |
нарастающий, спадающий |
Источник |
CH1 - CH4 |
Запуск по окну | |
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
Источник |
CH1 - CH4 |
Запуск по задержке | |
Режим запуска |
нарастающий, спадающий |
Источник |
CH1 - CH4 |
Запуск по установке/удержанию | |
Режим запуска | нарастающий, спадающий |
Источник |
CH1 - CH4 |
Диапазон удержания триггера |
8 нс - 1 с |
Запуск по продолжительности | |
Режим запуска | нарастающий, спадающий |
Источник |
CH1 - CH4 |
Диапазон удержания триггера |
8 нс - 1 с |
Запуск RS232/UART (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) |
|
Источник запуска | CH1 - CH4 |
Условие запуска | Start, Error, Check Error, Data |
Скорость | до 20 Мб/с |
Запуск I2C (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, A&D |
Источник запуска |
CH1 - CH4 |
Разрядность | 7 бит, 8 бит, 10 бит |
Запуск SPI (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
Источник запуска |
CH1 - CH4 |
Условие | TimeOut |
Разрядность | 4 бит ~ 32 бит |
Запуск CAN (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
Источник запуска |
CH1 - CH4 |
Условие запуска | SOF, EOF, Frame Type, Frame Error |
Скорость | до 5 Мб/с |
Запуск FlexRay (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
Источник запуска |
CH1 - CH4 |
Скорость | до 10 Мб/с |
Запуск LIN (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
Источник запуска |
CH1 - CH4 |
Скорость | до 20 Мб/с |
Запуск I2S (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
Источник запуска |
CH1 - CH4 |
Запуск MIL-STD-1553 (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
Источник запуска |
CH1 - CH4 |
Система измерения | |
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
Автоматическое измерение |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, пер. VRMS, Overshoot, Preshoot, площадь, стандартное отклонение, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, счетчик положительных импульсов, счетчик отрицательных импульсов, счет возрастающего фронта, число падающих фронтов, Tvmax, Tvmin, положительная скорость нарастания, задержка (A ↑ -B ↑), задержка (A ↑ -B ↓), задержка (A ↓ -B ↑), задержка (A ↓ -B ↓ ), фаза (A ↑ -B ↑), фаза (A ↑ -B ↓), фаза (A ↓ -B ↑), фаза (A ↓ -B ↓) |
Частотомер | встроенный, 6 разрядов |
Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, FFT |
Генератор сигналов произвольной формы (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
Количество каналов | 2 |
Полоса пропускания | 25 МГц |
Частота дискретизации | 200 МВыб/с |
Формы сигналов | синусоидальный, прямоугольный, пилообразный, импульсный, DC, шумовой, экпоненциальный (возрастание/убывание), Гаусса, Лоренца |
Синус | |
Диапазон частот | 100 мГц - 25 МГц |
Гармонические искажения | 40 дБ |
Прямоугольный/Импульсный | |
Диапазон частот | 100 мГц - 15 МГц / 100 мГц - 1 МГц |
Время нарастания/спада | <15 нс |
Выброс | <5% |
Коэффициент заполнения | 50% / 10% - 90% |
Пилообразный | |
Диапазон частот | 100 мГц - 100 кГц |
Линейность | 1% |
Симметрия | 0% ~100% |
Произвольный | |
Диапазон частот | 100 мГц - 10 МГц |
Глубина записи | 2 - 16 Кб |
Амплитудный диапазон |
20 мВ - 5 В 10 мВ - 2.5 В |
Точность | ± 2% + 5 мВ |
Смещение постоянного тока | ± 2.5 В, ± 1.25 В |
Характеристики развертки | |
Тип | линейный, логарифмический, шаговый |
Время развертки | 1 мс - 500 с |
Характеристики BURST | |
Время цикла | 1 мкс - 500 с |
Источник запуска | внутренний, ручной |
Характеристики модуляции | |
Типы модуляции | AM, FM, FSK |
AM | |
Источник | внутренний / внешний |
Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая |
Глубина | 0 - 120% |
Модулирующая частота | 1 Гц - 50 кГц |
FM | |
Источник | внутренний / внешний |
Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
Модулирующая частота | 1 Гц - 50 кГц |
FSK | |
Источник | внутренний / внешний |
Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% |
Модулирующая частота | 1 Гц - 50 кГц |
Вольтметр | |
Источник | CH1 - CH4 |
Функции измерения | DC, AC+DC, AC |
Разрешение | 3 бита |
Частотомер | |
Источник | CH1 - CH4 |
Функции измерения | частота, период, счетчик импульсов |
Разрешение | 6 бит |
Общие характеристики | |
Тип дисплея |
9 дюймов TFT LCD, 1024 х 600 |
Питание |
100-240 В, 45-440 Гц, < 75 Вт |
Предохранитель | 250 В, Т, 4 А |
Декодирование сигналов шин | Parallel, (опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости: CAN, LIN, SPI, I²C, UART, FlexRay, I²S, MIL-STD-1553) |
Интерфейс передачи данных |
USB, LAN, GPIB, AUX (TrigOut/PassFail), HDMI |
Габариты | 367 х 200 х 130 мм |
Вес нетто | 3500 г |
Комплектация | цифровой осциллограф RIGOL MSO5354 - 1 шт |
|
щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Совместимость |
Плата для осциллографов RIGOL DK-DS6000 Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |
Универсальный осциллограф Rigol MSO5354
Исследование и анализ сигналов становятся проще с измерительным прибором Rigol MSO5354. Этот многоканальный настольный профессиональный осциллограф предлагает широкие возможности для измерения, анализа и отображения сигналов, что делает его инструментом как для инженеров, так и для студентов или энтузиастов.
Профессиональное измерение цифровых и аналоговых сигналов
Четыре канала этого прибора помогают одновременно измерять до четырёх различных сигналов, что даёт полное представление о работе цепей и устройств.
Его преимущества:
- Богатая комплектация включает все необходимые принадлежности для начала работы.
- Лёгкость в настройке и запуске измерений с помощью интуитивно понятного интерфейса.
- Встроенные инструменты автоматизации упрощают исследования.
- Оценивайте разнообразные типы сигналов: аналоговые, цифровые, их комбинации.
- Интегрированный генератор сигналов позволяет создавать тестовые сценарии для проверки устройств.
- Гибкие опции настройки и вывода данных дают максимальную гибкость в работе.
Четырёхканальный осциллограф смешанных сигналов Rigol MSO5354 — это функциональный инструмент для профессионального анализа сигналов в любой электротехнической или радиотехнической задаче.
Обзорная таблица осциллографов Rigol серии MSO5000
Характеристики | MSO5074 | MSO5104 | MSO5204 | MSO5354 | MSO5102 |
Полоса пропускания, МГц | 70 | 100 | 200 | 350 | 100 |
Количество аналоговых каналов | 4 | 4 | 4 | 4 | 2 |
Количество цифровых каналов | нет | 16 | нет | 16 | 16 |
Частота дискретизации на канал, МВыб/с | 8000 | ||||
Время нарастания, нс | ≤ 5 | ≤ 3,5 | ≤ 1,75 | ≤ 1 | ≤ 3,5 |
Скорость захвата осциллограмм | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек |
Глубина памяти на канал | 100 Мб | ||||
Разрешение по вертикали (разрядность АЦП) | 8 бит | ||||
Генератор сигналов | нет | да | нет | да | нет |
Логический анализатор | да | нет | да | нет | да |
Мультиметр | да | нет | нет | нет | нет |
Анализатор спектра сигнала с помощью БПФ | да | ||||
Частотомер | да | ||||
Самописец | да | нет | да | нет | да |
Анализатор протоколов | да | ||||
Разрешение дисплея, пиксель | 1024x600 | ||||
Интерфейс передачи данных | USB/ LAN/ GPIB/ HDMI/ AUX (TrigOut/PassFail) |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
Для физических лиц при заказе от 3000 рублей Почтой России
Для проверки автомобильных деталей
Выходное напряжение: 0 - 125 В (регулируемое)
Выходной ток: 0 - 125 А (регулируемый)
Тип: импульсный
Защита от: перенапряжения, перегрузки по току, перегрева, короткого замыкания
Для физических лиц при заказе от 3000 рублей Почтой России
Входное напряжение : DC 1 - 150,0 В
Входной ток: 0 - 240,0 А
Входная мощность: 2400 Вт
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 4
Полоса пропускания: 300 МГц
Частота дискретизации: 2 ГВыб/с
Для физических лиц при заказе от 3000 рублей Почтой России
Рабочее напряжение: 220 В
Потребляемая мощность: 5300 Вт
Мощность верхнего нагревателя: 1200 Вт
Похожие товары
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 4
Полоса пропускания: 350 МГц
Частота дискретизации: 10 ГВыб/с
Для физических лиц при заказе от 3000 рублей Почтой России
Встроенный вольтметр
Количество каналов: 4
Полоса пропускания: 400 МГц
Частота дискретизации: 4 ГВыб/с
отслеживать заказы
- Москва
- Санкт-Петербург
- Екатеринбург
- Новосибирск
- Краснодар
- Нижний Новгород
- Челябинск
- Пермь
- Воронеж
- Самара
- Казань
- Волгоград
- Ростов-на-Дону
- Саратов
- Тула
- Тюмень
- Уфа
- Абакан
- Архангельск
- Астрахань
- Барнаул
- Белгород
- Благовещенск
- Брянск
- Вологда
- Владивосток
- Владикавказ
- Владимир
- Волгоград
- Волгодонск
- Грозный
- Евпатория
- Иркутск
- Иваново
- Ижевск
- Йошкар-Ола
- Красноярск
- Калининград
- Кемерово
- Киров
- Кострома
- Кузнецк
- Курск
- Кызыл
- Липецк
- Майкоп
- Махачкала
- Мурманск
- Нальчик
- Нижний Тагил
- Новокузнецк
- Новороссийск
- Новый Уренгой
- Омск
- Оренбург
- Орёл
- Пенза
- Петрозаводск
- Петропавловск-Камчатский
- Псков
- Рязань
- Симферополь
- Саранск
- Саратов
- Севастополь
- Смоленск
- Сочи
- Ставрополь
- Стерлитамак
- Сургут
- Сыктывкар
- Тамбов
- Тверь
- Тольятти
- Томск
- Ульяновск
- Улан-Удэ
- Хабаровск
- Ханты-Мансийск
- Чебоксары
- Черкесск
- Чита
- Элиста
- Южно-Сахалинск
- Якутск
- Ярославль
