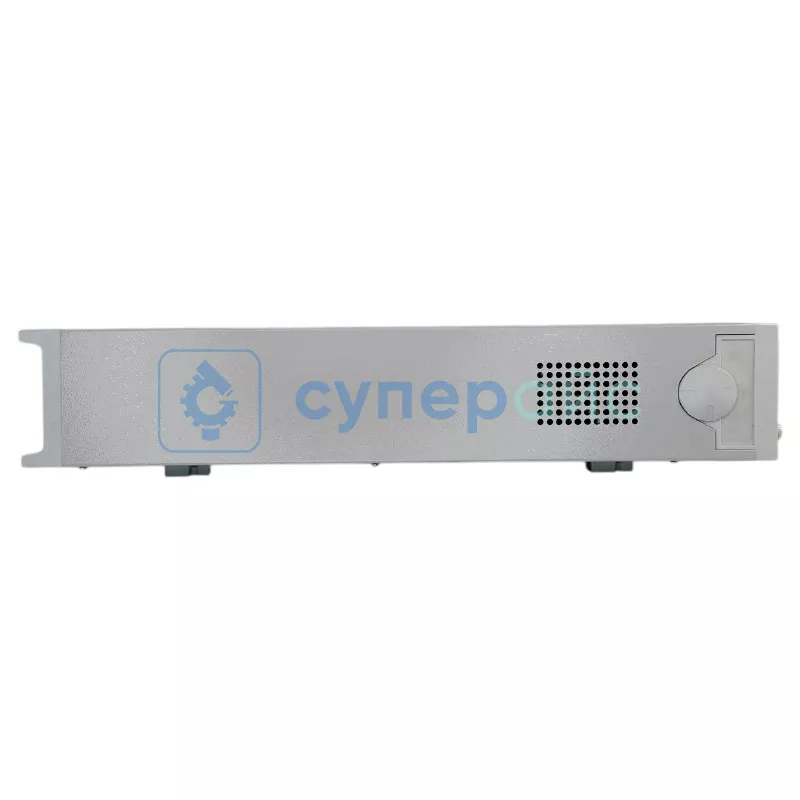

Электронная нагрузка постоянного тока Jartul JT6323A
106 210 ₽
106 210 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
17816
Модель (серия)
JT6323A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Jartul JT6323A
Общие данные
Артикул (код товара)
17816
Производитель (бренд)
Модель (серия)
JT6323A
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вход. мощность (макс), Вт
Вход. напряжение (макс), В
Вход. ток (макс), А
Кол-во каналов
Разреш. напряжения, В
0,005
Разрешение тока, А
0,001
Тип нагрузки
Точность измерения тока, %
0,03 % + 0,05 % полной шкалы
Точность измерения напряжения, %
0,03 % + 0,03 % полной шкалы
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от перегрузки по току (защита от сверхтока)
Защита от перегрева
Защита от обратной полярности
Защита от перегрузки по мощности
Защита от перегрузки по току (защита от сверхтока)
Защита от перегрева
Защита от обратной полярности
Защита от перегрузки по мощности
Встроенные функции и опции
Возм. программирования
Встр. возм. тестирования аккумуляторных батарей
режим тестирования и измерения емкости аккумулятора
Дополнительные функции
динамическое тестирование
автоматическое тестирование
режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
моделирование, имитация короткого замыкания
измерение напряжения
измерение тока
автоматическое тестирование
режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
моделирование, имитация короткого замыкания
измерение напряжения
измерение тока
Наличие 4-х проводной схемы подключения
Режимы работы нагрузки
Стабилизация напряжения CV
Стабилизация тока CC
Стабилизация сопротивления CR
Стабилизация мощности CP
Стабилизация тока CC
Стабилизация сопротивления CR
Стабилизация мощности CP
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
RS-232
RS-485
RS-485
Габариты и вес

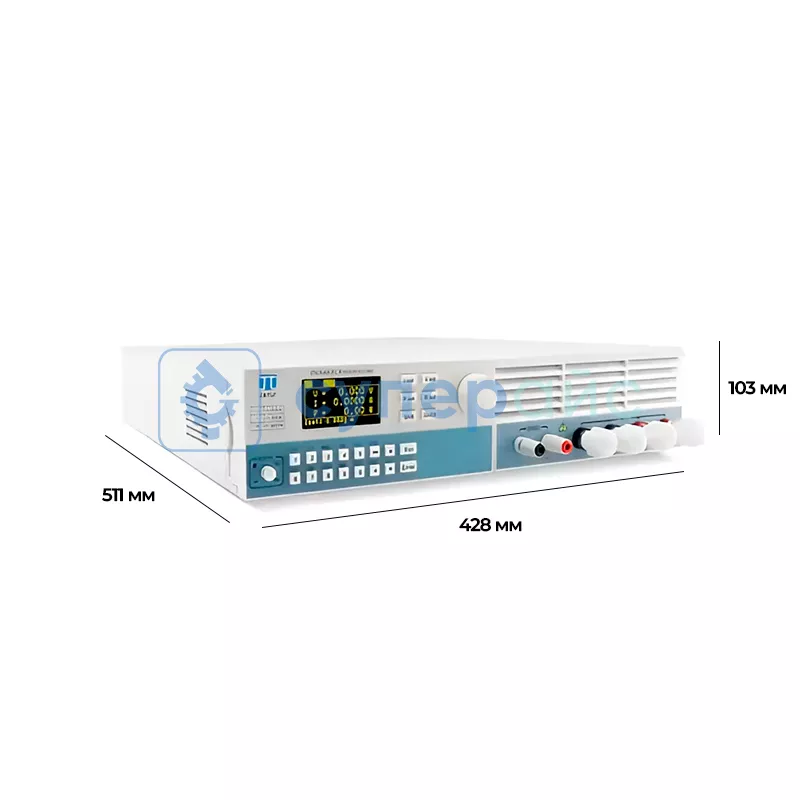

Габариты прибора
428 х 103 х 511 мм
Габариты упаковки
580 х 560 х 240 мм
Вес нетто, кг
14 кг
Вес брутто, кг
15,15
Описание Jartul JT6323A
Обзорная таблица электронных нагрузок Jartul
| Характеристики | JT6321A | JT6323A | JT6324A | JT6325A |
| Количество каналов | 1 | |||
| Диапазон напряжения | 0 - 150 В | 0 - 500 В | 0 - 500 В | 0 - 500 В |
| Диапазон тока | 0 - 120 А | 0 - 60 А | 0 - 120 А | 0 - 120 А |
| Мощность | 600 | 600 | 1200 | 1500 |
| Режимы работы | CC, CV, CR, CP, DYNA, List, Sweep, OCP | CC, CV, CR, CP, DYNA, динамический режим, LED тестирование | CC, CV, CR, CP | CC, CV, CR, CP |
| Дисплей | LCD | |||
| Интерфейс | RS232 | |||

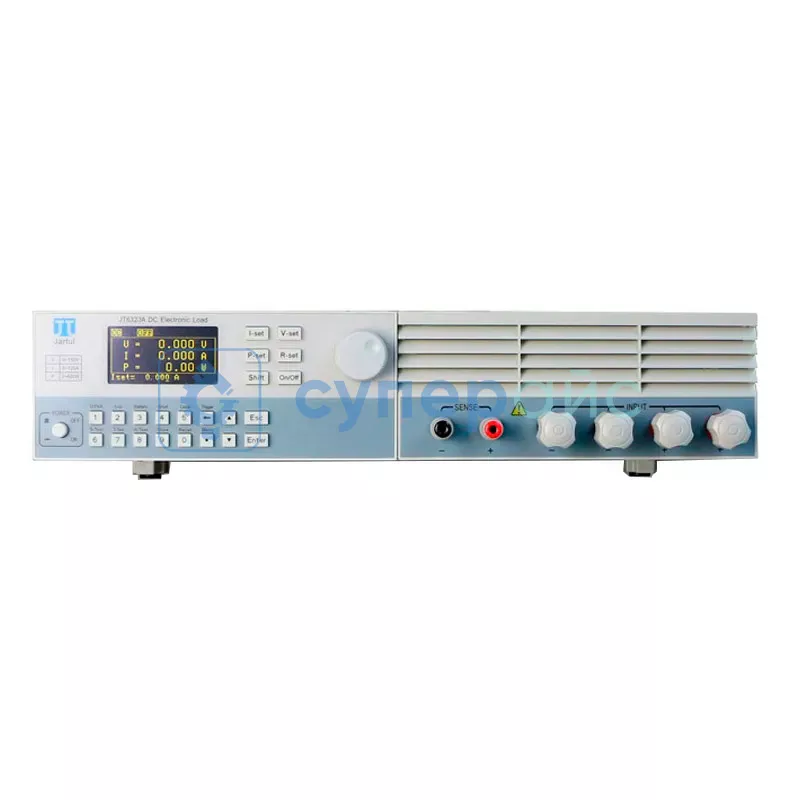

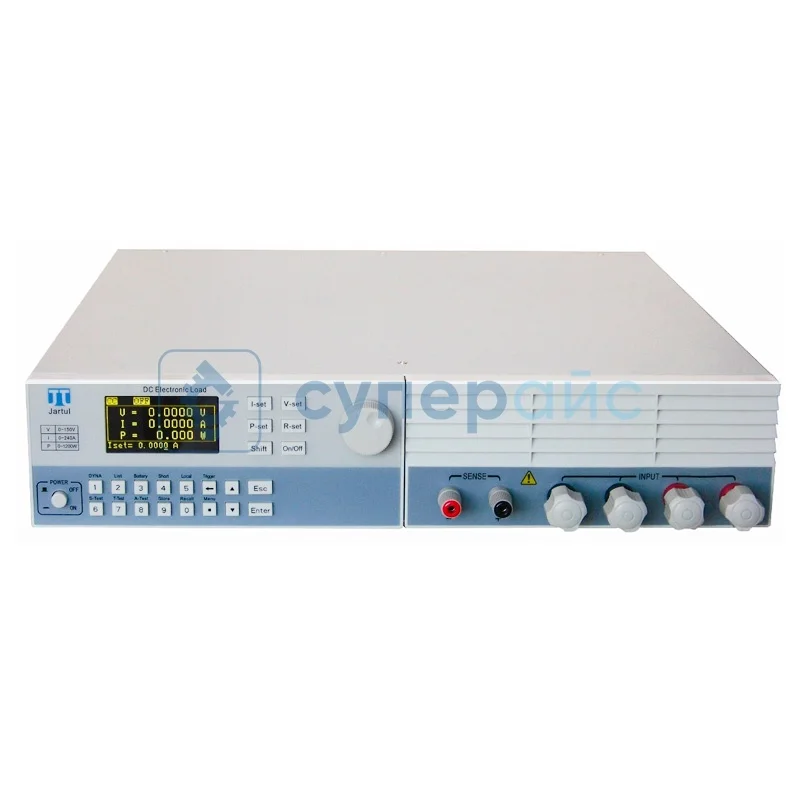

Настольная электронная нагрузка Jartul JT6323A
Регулируемая нагрузка постоянного тока Jartul JT6323A – это эргономичный прибор, который позволяет испытывать источники питания и другие энергоснабжающие устройства в условиях, максимально похожих на реальные. Ниже рассказываем о модели подробнее, разбирая этапы работы с нагрузкой.
1. Подготовка к работе
Установите устройство на ровную поверхность. Обеспечьте достаточную вентиляцию корпуса, предоставив свободное пространство вокруг. Подключите кабель питания к соответствующему разъему.
2. Настройка параметров
Эта электронная нагрузка постоянного тока располагает 5 режимами работы. Установите требуемые значения параметров, соответствующие выбранному режиму. Диапазон входного напряжения составляет 0-500 В, входного тока - 0-60 А. Входная мощность аппарата составляет 600 Вт.
Соедините выходы тестируемого прибора с входными клеммами тестера.
3. Проведение измерений и контроль рабочего процесса
Запустите процесс тестирования. Контролируйте показания на встроенном дисплее. При необходимости корректируйте параметры в процессе работы.
Поддерживается функция измерения пульсаций, которая позволяет:
- выявлять нежелательные колебания напряжения;
- проводить оценку стабильности работы тестируемого устройства;
- диагностировать проблемы с фильтрацией;
- определять качество выходного сигнала источника питания.
4. Использование интерфейса RS232
Подключите нагрузку к компьютеру через порт RS232. Установите необходимое программное обеспечение для удаленного управления и сбора данных.
5. Измерение характеристик светодиодов
Активируйте соответствующий режим работы. Подключите светодиод или LED-модуль.
Где будет полезна такая функция:
- при определении электрических характеристик светодиодов (например, вольт-амперных кривых) для последующей оценки их яркости и эффективности;
- при проверке стабильности работы светодиодных модулей;
- при разработке схем питания для LED-устройств.
Часто задаваемые вопросы
Для чего нужна электронная нагрузка?
Она заменяет реального потребителя и позволяет проверить источник питания в контролируемых условиях. С её помощью снимают нагрузочную характеристику блока питания, ищут порог срабатывания защиты, измеряют реальную ёмкость аккумулятора разрядом стабильным током и проверяют адаптеры. Все параметры задаются с прибора, поэтому испытание легко повторить через месяц с тем же результатом.
Чем режим постоянного тока отличается от постоянного сопротивления?
В режиме постоянного тока прибор удерживает заданный ток независимо от напряжения источника, что удобно для разряда аккумуляторов и снятия характеристик. Режим постоянного сопротивления имитирует резистор: ток меняется вслед за напряжением. Первый вариант дают воспроизводимые измерения ёмкости, второй ближе к поведению простых нагрузок вроде нагревателей и ламп.
Можно ли измерить ёмкость аккумулятора?
Да, это одна из основных задач. Батарею разряжают стабильным током, прибор считает время и умножает его на ток, получая ампер-часы. Важно задать напряжение отсечки по паспорту ячеек и не уходить ниже, иначе аккумулятор деградирует. Результат зависит от тока разряда, поэтому для сравнения испытания проводят в одинаковом режиме.
Почему нагрузка греется и нужен ли обдув?
Вся мощность, отданная источником, превращается в тепло на силовых транзисторах прибора. Чем выше ток и напряжение, тем сильнее нагрев, поэтому корпус оснащают радиатором и вентилятором. Ставьте прибор так, чтобы воздух свободно проходил, не закрывайте вентиляционные решётки и следите за предельной мощностью, указанной для длительного режима.
Документация и ПО Jartul JT6323A
Название
Язык
Версия
Размер и тип
Руководство пользователя для электронных нагрузок Jartul серии JT632xA
Язык:
Русский
Размер и тип:
639 КБ,
pdf
Инструкция по эксплуатации электронной нагрузки Jartul JT6323A
Язык:
Английский
Версия:
V 2.8
Размер и тип:
839 КБ,
PDF
Программное обеспечение электронной нагрузки Jartul JT6323A
Язык:
Английский
Размер и тип:
52,6 МБ,
RAR
RAR
Отзывы Jartul JT6323A
Guest
04.07.2025 06:32:12
Стабильно работает на протяжении уже 2-х месяцев. Пока ни разу не перегревался, не выключался. Также большой диапазон измерений радует.
SUPEREYES.RU
04.07.2025 06:48:18
Guest
Стабильно работает на протяжении уже 2-х месяцев. Пока ни разу не перегревался, не выключался. Также большой диапазон измерений радует.
Стабильно работает на протяжении уже 2-х месяцев. Пока ни разу не перегревался, не выключался. Также большой диапазон измерений радует.
Здравствуйте!
Благодарим вас за отзыв о нагрузке Jartul JT6323A. Рады узнать, что прибор стабильно работает уже два месяца и не вызывает нареканий по надежности и перегреву. Приятно, что вы отметили широкий диапазон измерений — это важное преимущество для точной и комфортной работы.
Спасибо за то, что выбрали наш магазин и поделились своим опытом!
С уважением, Администрация магазина Суперайс
Виктор
03.10.2025 12:29:06
Доброго времени суток, пришел данный прибор где-то около 2 недель назад, смотрел как он работает и косяков не увидел. Исправно работает, кнопки все хорошо прожимаются, по размеру приличный думал будет меньше, но в принципе вписался нормально. Будем смотреть дальше надеюсь не сломается
SUPEREYES.RU
06.10.2025 07:07:25
Виктор
Доброго времени суток, пришел данный прибор где-то около 2 недель назад, смотрел как он работает и косяков не увидел. Исправно работает, кнопки все хорошо прожимаются, по размеру приличный думал будет меньше, но в принципе вписался нормально. Будем смотреть дальше надеюсь не сломается
Доброго времени суток, пришел данный прибор где-то около 2 недель назад, смотрел как он работает и косяков не увидел. Исправно работает, кнопки все хорошо прожимаются, по размеру приличный думал будет меньше, но в принципе вписался нормально. Будем смотреть дальше надеюсь не сломается
Здравствуйте, Виктор!
Спасибо за подробную обратную связь по Jartul JT6323A. Здорово, что прибор уже две недели работает исправно, а кнопки срабатывают чётко. Понимаем замечание по габаритам — хорошо, что устройство всё же вписалось в ваше рабочее место.
Надеемся, прибор и дальше будет радовать стабильной работой!
С уважением, Администрация магазина Суперайс
