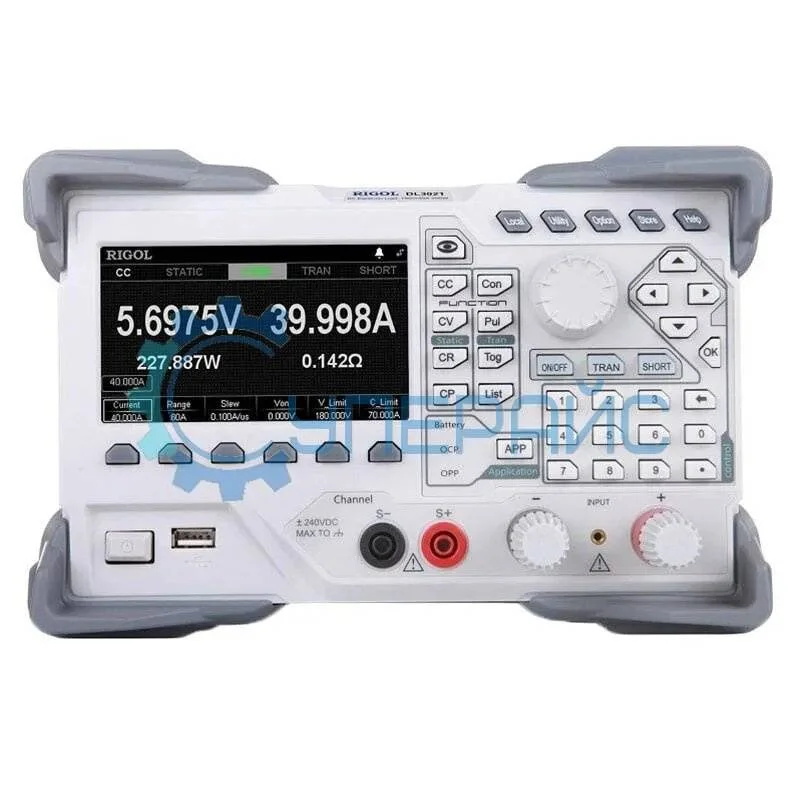

Программируемая электронная нагрузка RIGOL DL3021
58 199 ₽
58 199 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 5 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
3056
Модель (серия)
DL3021
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DL3021
Общие данные
Артикул (код товара)
3056
Производитель (бренд)
Модель (серия)
DL3021
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Вход. мощность (макс), Вт
Вход. напряжение (макс), В
Вход. ток (макс), А
Кол-во каналов
Разреш. напряжения, В
0,002
0,005
0,005
Разрешение тока, А
0,001
Тип нагрузки
Точность измерения тока, %
±(0,1%+0,1% полной шкалы)
Точность измерения напряжения, %
±(0,05 % + 0,02 % полной шкалы)
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от перегрузки по току (защита от сверхтока)
Защита от перегрева
Защита от обратной полярности
Защита от перегрузки по мощности
Защита от перегрузки по току (защита от сверхтока)
Защита от перегрева
Защита от обратной полярности
Защита от перегрузки по мощности
Встроенные функции и опции
Возм. программирования
Встр. возм. тестирования аккумуляторных батарей
режим тестирования и измерения емкости аккумулятора
Дополнительные функции
динамическое тестирование
режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
моделирование, имитация короткого замыкания
измерение напряжения
измерение тока
измерение сопротивления
измерение мощности
режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
моделирование, имитация короткого замыкания
измерение напряжения
измерение тока
измерение сопротивления
измерение мощности
Наличие 4-х проводной схемы подключения
Режимы работы нагрузки
Стабилизация напряжения CV
Стабилизация тока CC
Стабилизация сопротивления CR
Стабилизация мощности CP
Стабилизация тока CC
Стабилизация сопротивления CR
Стабилизация мощности CP
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
LAN
Digital I/O
RS-232
LAN
Digital I/O
Габариты и вес
Габариты прибора
239 x 157 x 442 мм
Габариты упаковки
535 х 350 х 270 мм
Вес нетто, кг
7.6 кг
Вес брутто, кг
9 кг

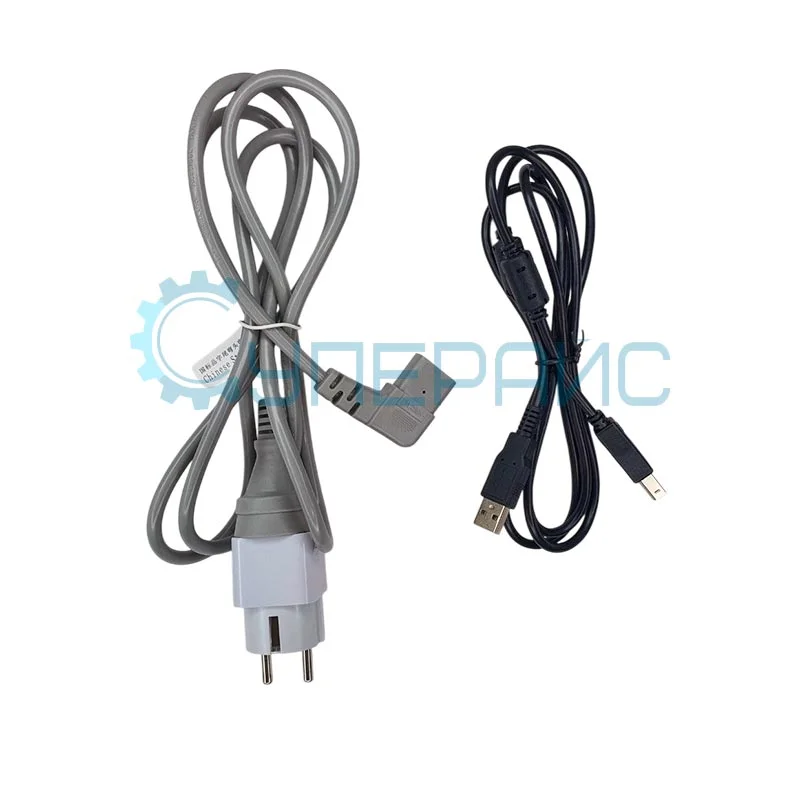

Комплектация
Комплектация
сетевой адаптер питания – 1 шт
кабель USB – 1 шт
предохранитель - 1 шт
инструкция по эксплуатации – 1 шт
кабель USB – 1 шт
предохранитель - 1 шт
инструкция по эксплуатации – 1 шт
Описание RIGOL DL3021
Программируемая электронная нагрузка RIGOL DL3021: Точность 40 А в Лабораторном Формате
Электронная нагрузка RIGOL DL3021 — прецизионный инструмент для стресс-тестирования источников питания до 200 Вт. Работая в диапазоне входного напряжения 0-150 В и входного тока 0-40 А, она поддерживает 4 базовых режима (CC/CV/CR/CP) и динамические сценарии (импульсы, списки до 512 шагов). особенность — погрешность ±0.05% + 10 мА, обеспечивающая эталонные измерения для сертификации.
Ключевые технические возможности:
- Режимы высокой точности: Ток до 40 А (±0.05%), напряжение до 150 В (±0.05%), мощность 200 Вт с разрешением 100 мВт.
- Динамическое тестирование: Скорость изменения тока до 2.5 А/мкс (>5 В), частоты до 15 кГц для анализа переходных процессов.
- Специализированные тесты: Автоматизация проверок OCP/OPP, эмуляция КЗ, профилирование батарей с измерением ёмкости.
- Стабильность измерений: Температурный дрейф ±0.01% ±10 мВ, входное сопротивление 350 кОм для минимизации влияния на ИП.
Уникальные прикладные функции
DL3021 имитирует экстремальные условия: скачки тока (до 2.5 А/мкс), ступенчатые нагрузки (до 99999 циклов), внезапные КЗ. Встроенный цифровой тестер напряжения анализирует отклик БП на эти вызовы, фиксируя просадки, колебания и время восстановления. Тест батарей включает расчет емкости при разряде сложными профилями (CR/CP), что критично для разработки аккумуляторных систем.
Интеграция и управление:

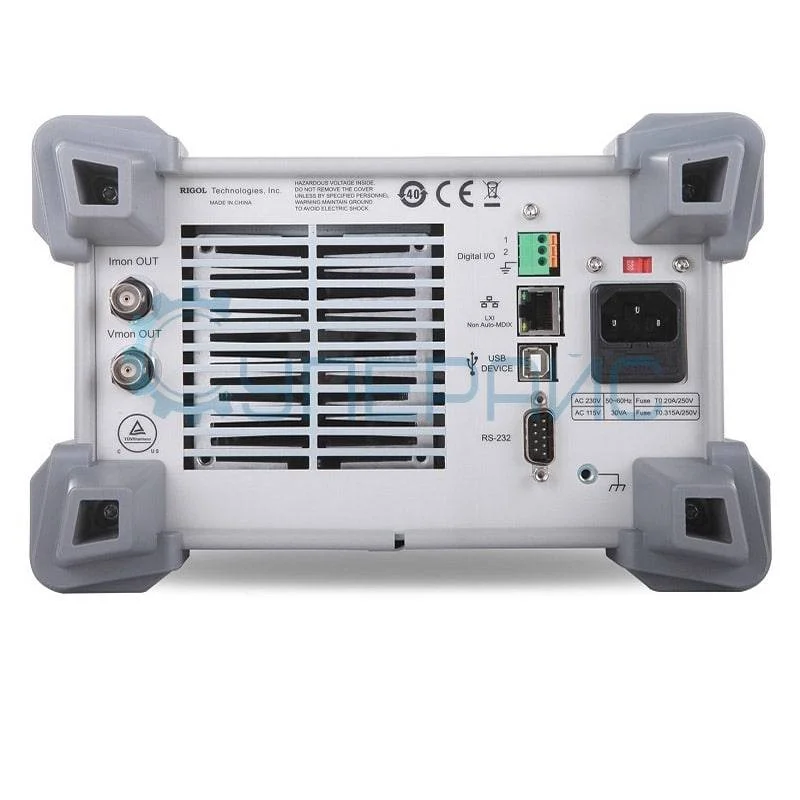

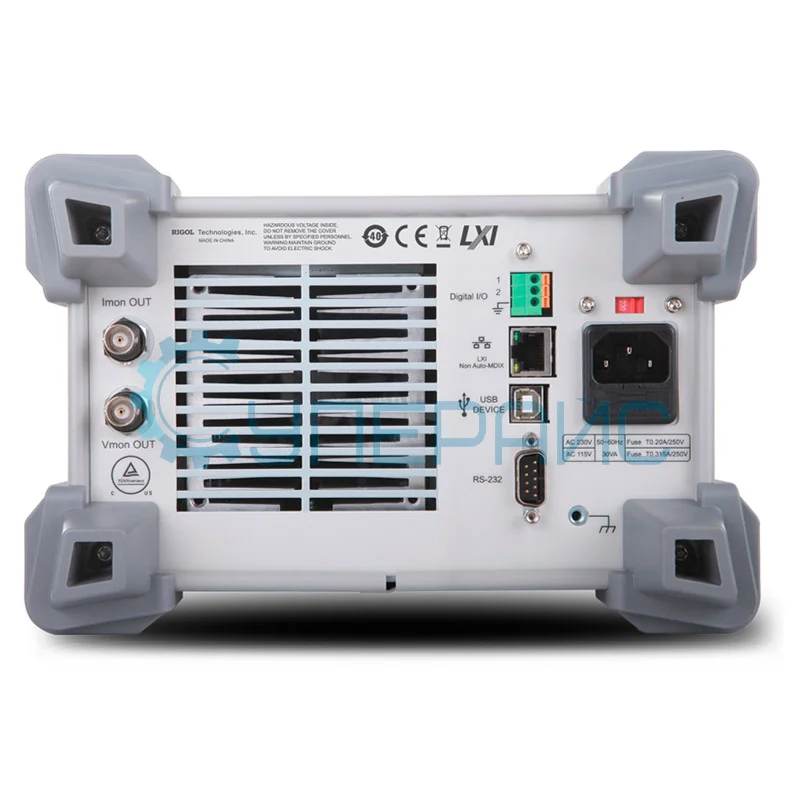

- Интерфейсы: LAN, USB Host/Device, RS-232, Digital I/O, опциональный GPIB для АСУ ТП.
- Визуализация: Цветной 4.3" TFT-дисплей с квазимонохромным режимом для графиков тока/напряжения.
- Автоматизация: Управление через SCPI/LabVIEW, запуск тестов по триггеру, экспорт данных в CSV.
- Безопасность: Защита от перегрева, индикация аварийных событий, Von-регулировка (0-150 В).
Электронная нагрузка RIGOL DL3021 — выбор для разработчиков ИП, сервисных инженеров и производителей аккумуляторов. Ее сочетание максимальной мощности (200 Вт), точности (±0.05%) и гибких интерфейсы делает её эталоном в классе.
Обзорная таблица электронных нагрузок Rigol
| Характеристики | DL3031 | DL3031A | DL3021 | DL3021А |
| Диапазон напряжения | 0 - 150 В | |||
| Диапазон тока | 0 - 60 А | 0 - 40 А | ||
| Мощность | 350 Вт | 200 Вт | ||
| Режимы работы | CC, CV, CR, CP | |||
| Дисплей | ЖК, цветной 4,3" TFT | |||
| Интерфейс | USB Host/Device, RS-232 | |||
| Цветовая схема | стандартная | улучшенная | стандартная | улучшенная |
Часто задаваемые вопросы
Какие режимы нагрузки поддерживает RIGOL DL3021?
Четыре базовых режима: постоянный ток (CC), постоянное напряжение (CV), постоянное сопротивление (CR) и постоянная мощность (CP). Для тестирования батарей предусмотрен отдельный режим разряда с программируемым порогом отключения. Все параметры задаются с точностью 0,1 % через лицевую панель или дистанционно по интерфейсу.
Какой максимальный ток и мощность выдерживает прибор?
Пределы - 150 В, 40 А и 200 Вт. Это значит, что при 12 В можно снять полные 40 А, а при 50 В - уже не более 4 А, чтобы не превысить 200 Вт. Автоматический расчёт ограничений по мощности не даст случайно выйти за рамки и повредить тестируемый источник или саму нагрузку.
Как настроить тестирование аккумуляторов?
Выбираете режим CC, задаёте ток разряда и устанавливаете пороговое напряжение отключения. DL3021 будет держать ток стабильно до тех пор, пока аккумулятор не сядет до заданного уровня. По окончании теста на дисплее высвечивается реальная ёмкость в ампер-часах, а график разряда можно выгрузить на флешку.
Какие защиты встроены в нагрузку?
Защита от перенапряжения (OVP), перегрузки по току (OCP), перегрева (OTP) и реверсной полярности. При срабатывании любой из них прибор отключает вход и фиксирует событие в журнале. Вентилятор с шИМ-регулировкой скорости на малых мощностях работает почти бесшумно, что приятно в лабораторных условиях.
Чем DL3021 отличается от старшей модели DL3031?
DL3031 выдерживает 350 Вт и комплектуется интерфейсом RS-232 вместо базового USB. DL3021 - это оптимальный выбор для мастерской или лаборатории, где не нужны сверхмощности, но важна точность и удобное программирование списков нагрузок. Если задачи ограничены 200 Вт, переплачивать за старшую модель нет смысла.
