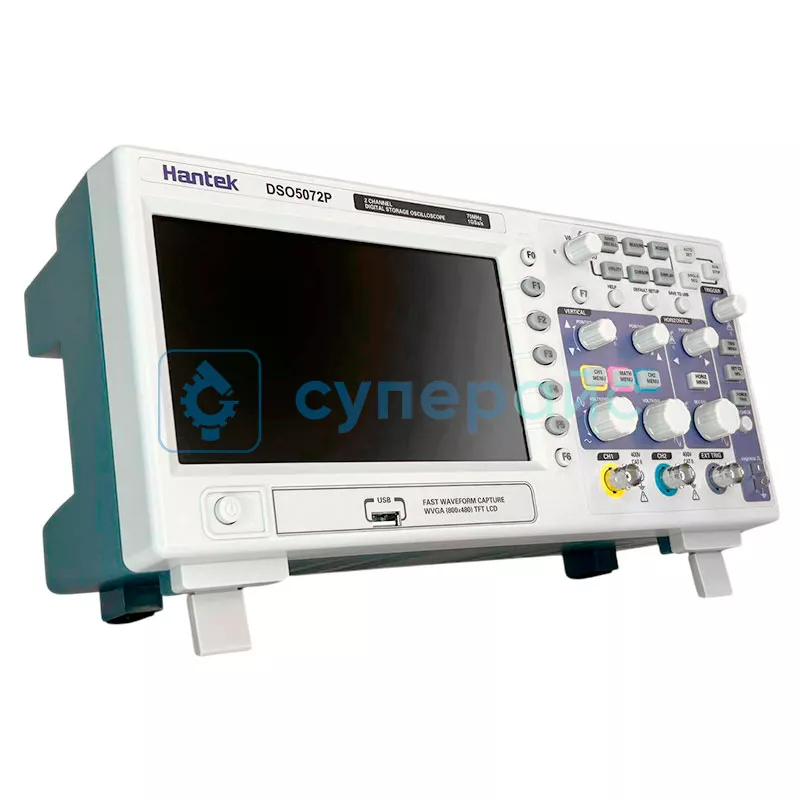

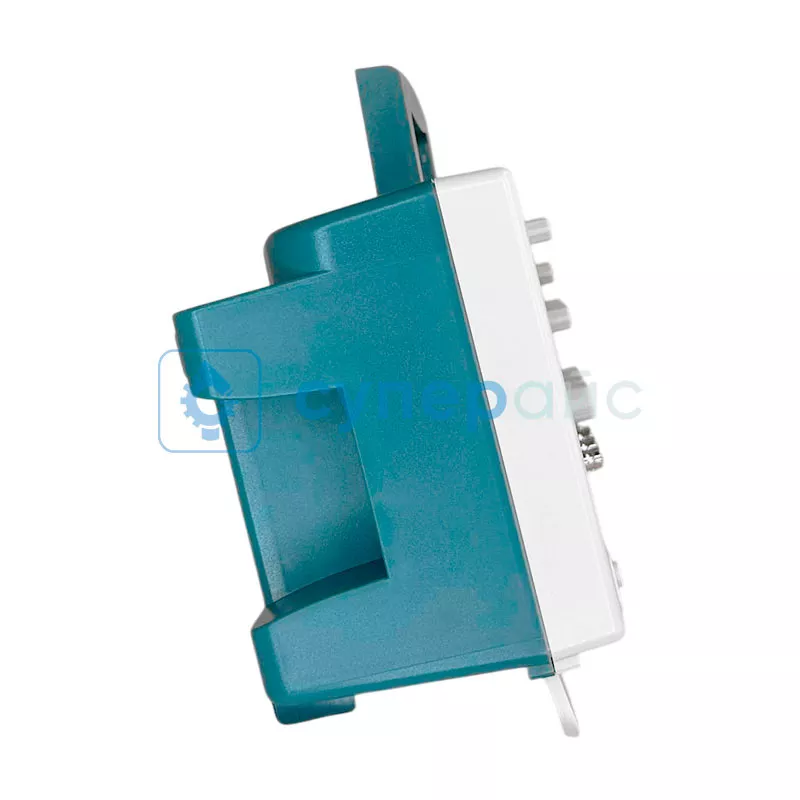

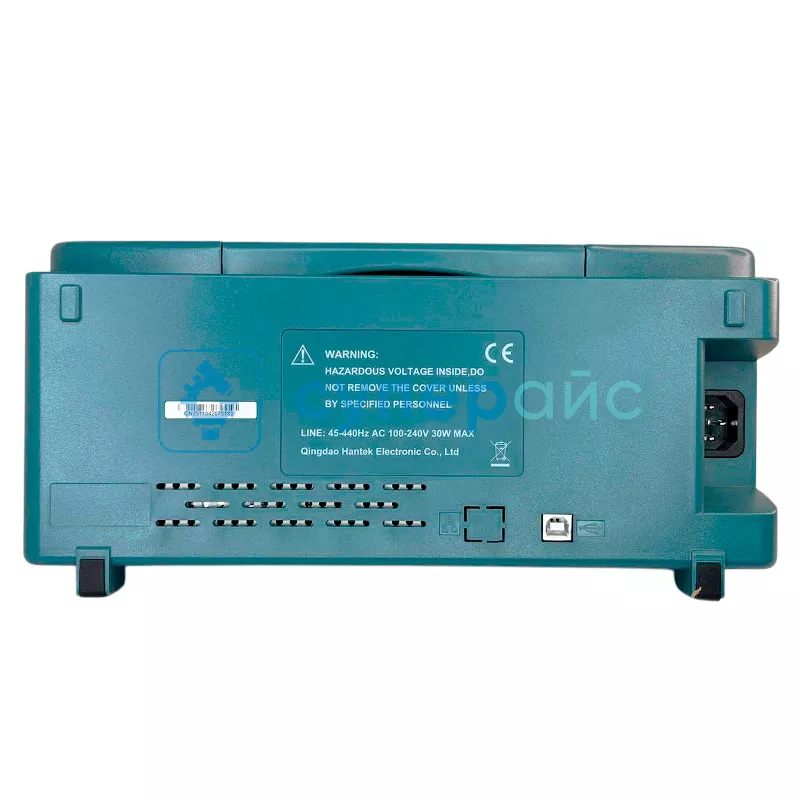

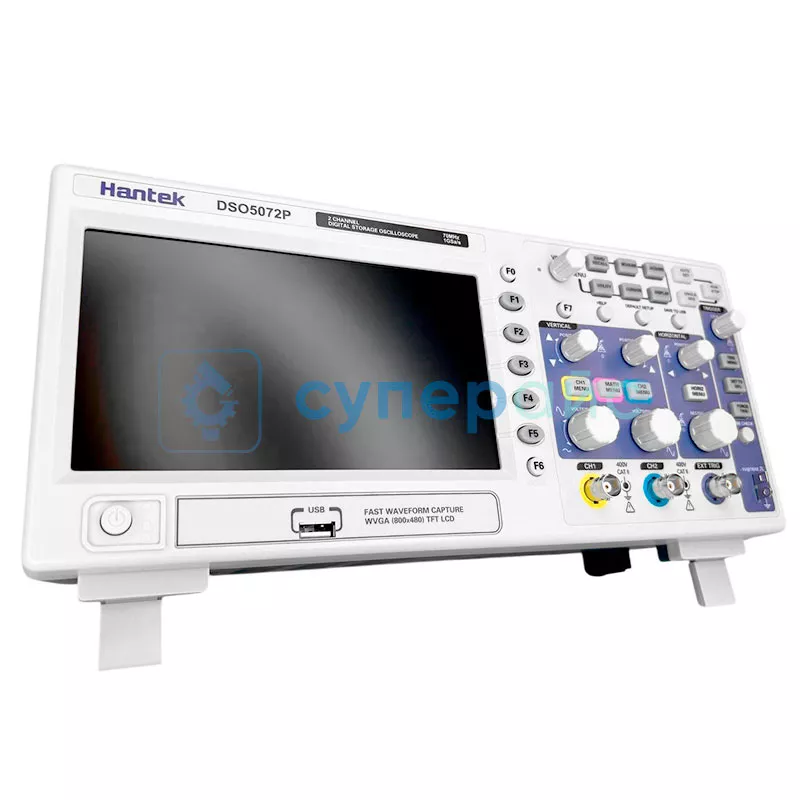

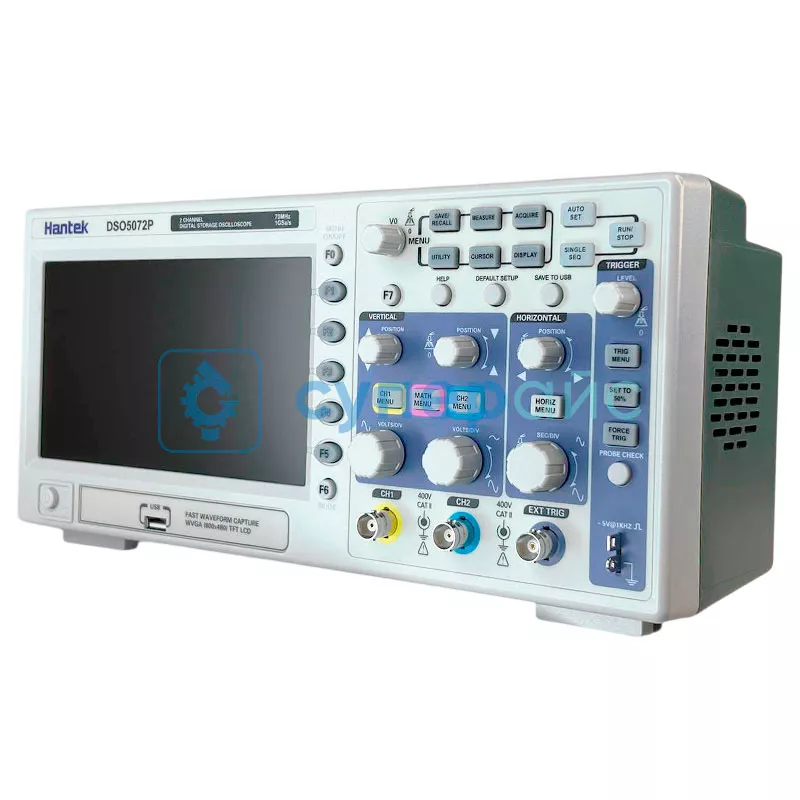

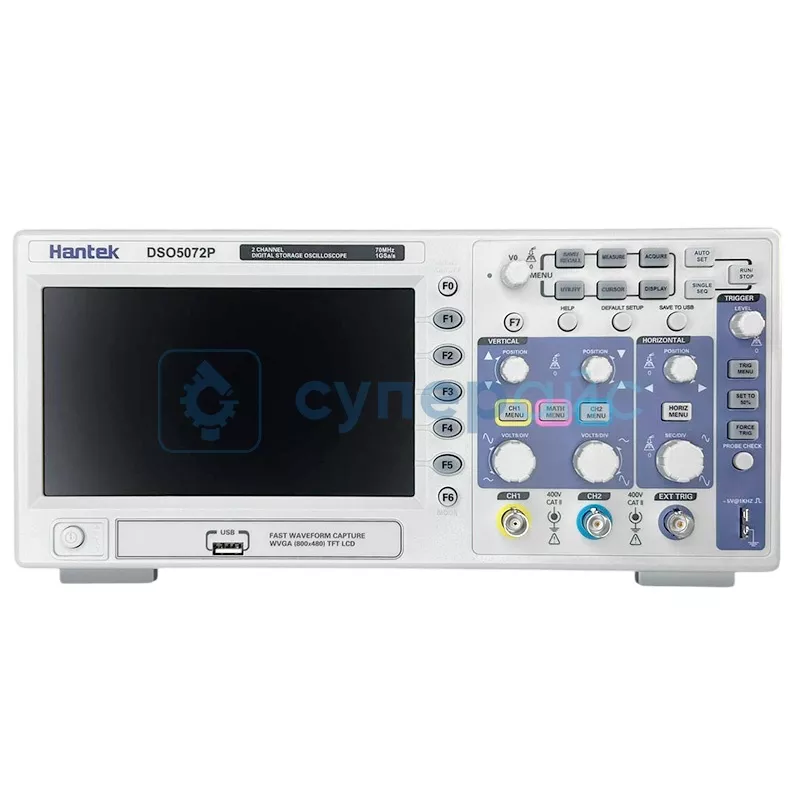

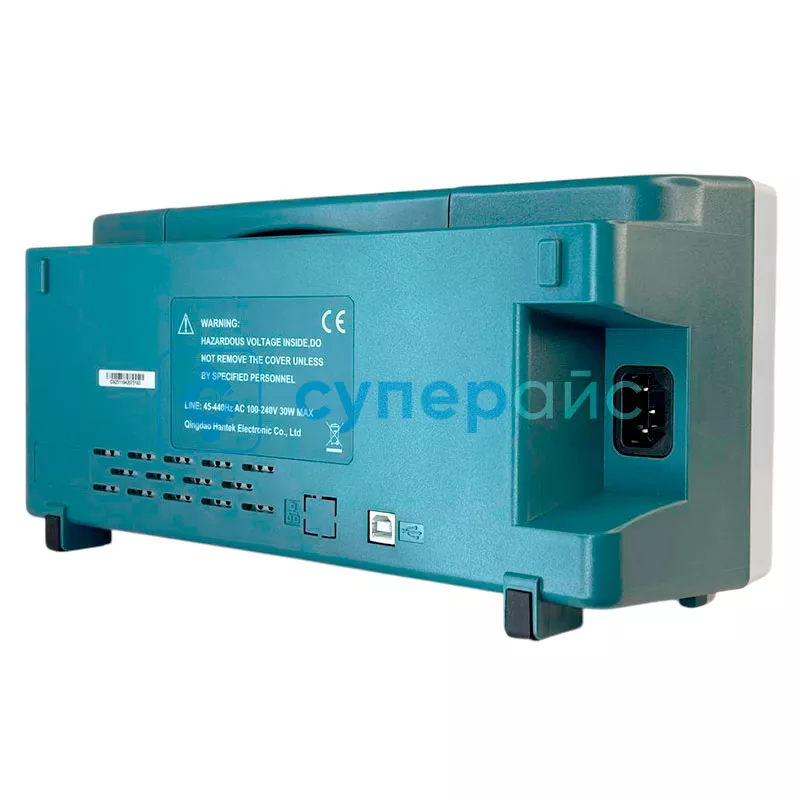

Цифровой осциллограф Hantek DSO5072P (2 канала, 70 МГц)
26 489 ₽
26 489 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 6 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
4600
Модель (серия)
DSO5072P
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO5072P
Общие данные
Артикул (код товара)
4600
Производитель (бренд)
Модель (серия)
DSO5072P
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 300 В, САТ I, САТ II
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
≤ 20 пФ ± 3 пФ
Максимальное входное напряжение
± 300 В, САТ I, САТ II
Коэффициенты пробников
1Х, 10Х, 100Х, 1000Х
Количество триггерных входов
1 (EXT)
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
2 мВ/дел – 5 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц
Точность усиления постоянного тока
± 3 % (10 мВ/дел – 5 В/дел), ± 4 % (2–5 мВ/дел)
Точность вертикального смещения
± 400 мВ (2–20 мВ/дел), ± 2 В (50–200 мВ/дел), ±40 В (500 мВ/дел – 2 В/дел), ± 50 В (5–10 В/дел)
Система синхронизации
Базовые типы триггера
Edge, Pulse Width, Video, Slope
Источник триггера
CH1, CH2, EXT, EXT/5, AC Line
Чувствительность триггера по фронту
1 дел (до 10 МГц), 1,5 дел (10–100 МГц)
Диапазон удержания триггера
100 нс – 10 с
Горизонтальная система
Горизонтальная развёртка
4 нс/дел – 40 с/дел
Точность временной базы
± 50 ppm
Режимы развёртки
YT
Интерполяция
sin(x)/x
Система измерения
Автоматические измерения
частота, период, среднее, пиковое значение, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительная ширина, отрицательная ширина
Курсорные измерения
ΔV, ΔT, 1/ΔT
Математические операции
+, -, ×, /, FFT
Анализатор спектра
Hanning, Hamming, Blackman, Rectangular
Частотомер
6 цифр, ± 30 ppm
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 40 ℃
Рабочая влажность
до 90% RH

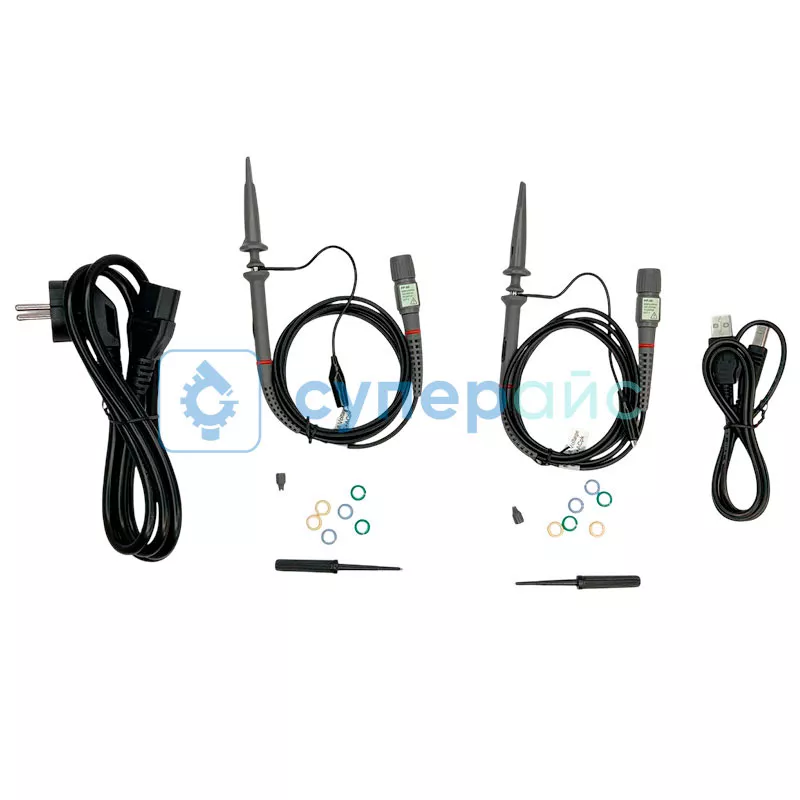

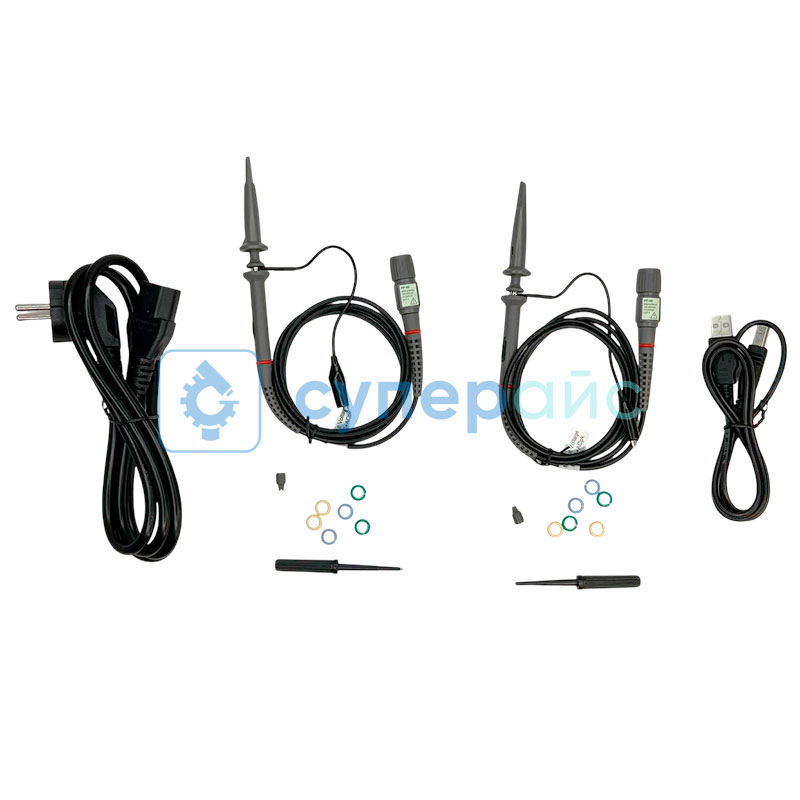

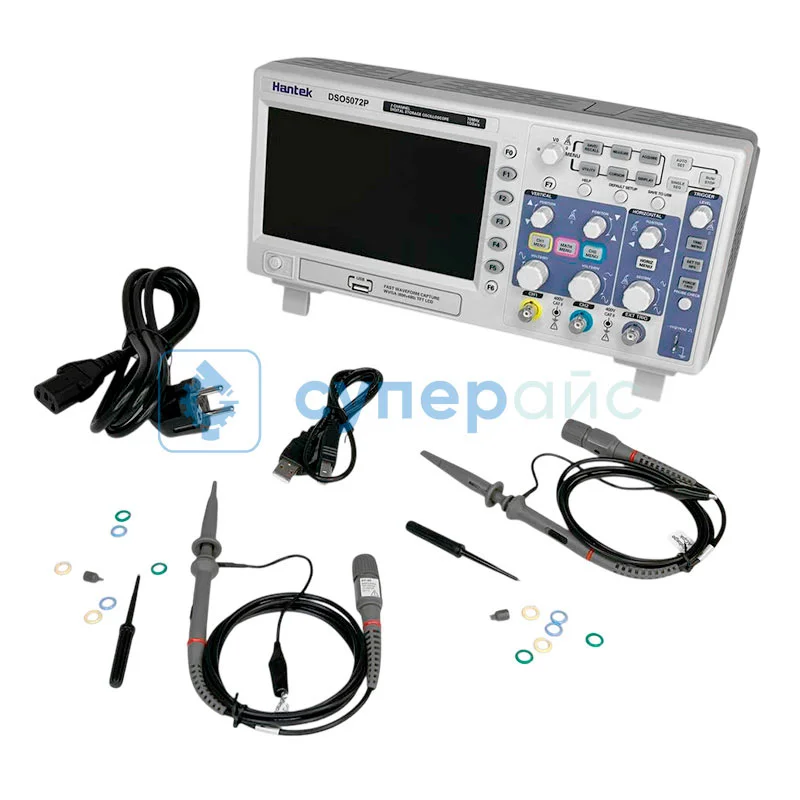

Комплектация
Комплектация
пассивный пробник для осциллографа - 2 шт
кабель питания - 1 шт
диск с программным обеспечением - 1 шт
USB шнур - 1 шт
инструкция по эксплуатации - 1 шт
кабель питания - 1 шт
диск с программным обеспечением - 1 шт
USB шнур - 1 шт
инструкция по эксплуатации - 1 шт
Габариты и вес
Габариты упаковки
385 x 195 x 240 мм
Вес нетто, кг
2,1
Вес брутто, кг
2,8
Описание Hantek DSO5072P
| Совместимость |
Зонд для осциллографа Hantek PP-80 Высоковольтный дифференциальный пробник Hantek HT8050 |
Обзорная таблица осциллографов Hantek
| Характеристики | Hantek DSO5102P | Hantek DSO5072P |
| Серия | DSO5000P | |
| Полоса пропускания | до 100 МГц | до 70 МГц |
| Количество каналов | 2 | |
| Максимальная частота дискретизации в реальном времени | 1 Гвыб/с | 1 ГВыб/с (1 канал), 500 МВыб/с (2 канала) |
| Развязка входа | DC, AC, GND | |
| Входной импеданс | 1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ | |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | |
| Коэффициент развёртки | 2 нс/дел - 80 с/дел | |
| Размер буффера | 40 Кб | |
| Вертикальное разрешение | 8 бит | |
| Вертикальная развёртка | 2 мВ/дел - 10 В/дел | |
| Время нарастания сигнала | < 3,5 нс | 5 нс |
Двухканальный осциллограф Hantek DSO5072P: Профессиональный анализ сигналов с высокой точностью
Двухканальный USB осциллограф Hantek DSO5072P представляет собой современное решение для анализа электронных сигналов в лабораторных и промышленных условиях. С полосой пропускания 70 МГц и скоростью дискретизации 1 Гвыб/с этот прибор гарантирует точные измерения параметров сигналов.
Ключевые преимущества:
- Два независимых канала с глубиной памяти 40 Кб на каждый канал
- Яркий 7-дюймовый TFT-дисплей с разрешением 800×480 точек
- 20 автоматических измерений параметров сигналов
- Несколько режимов синхронизации для сложных форм сигналов
- USB-интерфейсы для подключения к ПК и внешних накопителей
Технические особенности:
Осциллограф профессиональный демонстрирует исключительную точность измерений благодаря 8-битному разрешению по вертикали. Широкая полоса пропускания позволяет анализировать высокочастотные сигналы с минимальными искажениями. Математические функции, включая БПФ-анализ, расширяют возможности обработки сигналов.
Области применения:
- Научные исследования и разработки
- Образовательные учреждения и лаборатории
- Сервисное обслуживание электронной техники
- Производственный контроль качества
- Ремонт и диагностика промышленного оборудования
Функциональные возможности:
Прибор поддерживает различные режимы отображения сигналов, включая режим накопления и усреднения. Система автоматических измерений упрощает анализ амплитудных и временных характеристик. Эргономичный корпус с продуманным расположением органов управления обеспечивает комфортную работу.

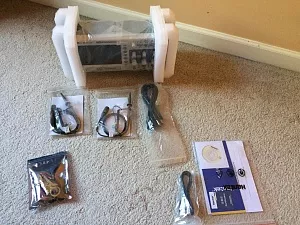

Осциллограф поставляется в комплекте с двумя пассивными пробниками, кабелями и программным обеспечением. Небольшой вес (2,1 кг) и компактные габариты делают устройство мобильным решением для полевых работ.
