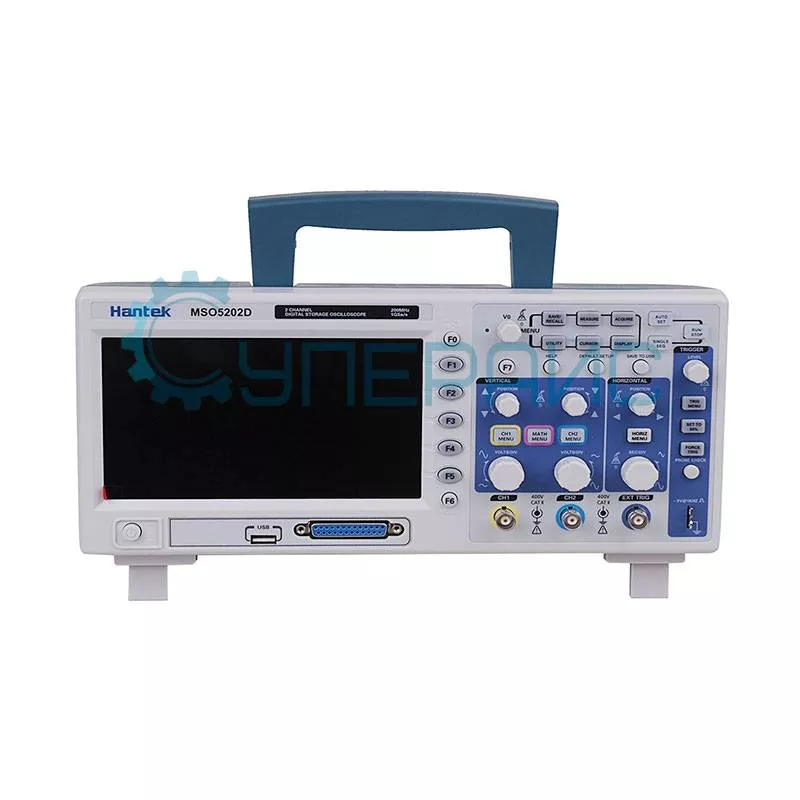

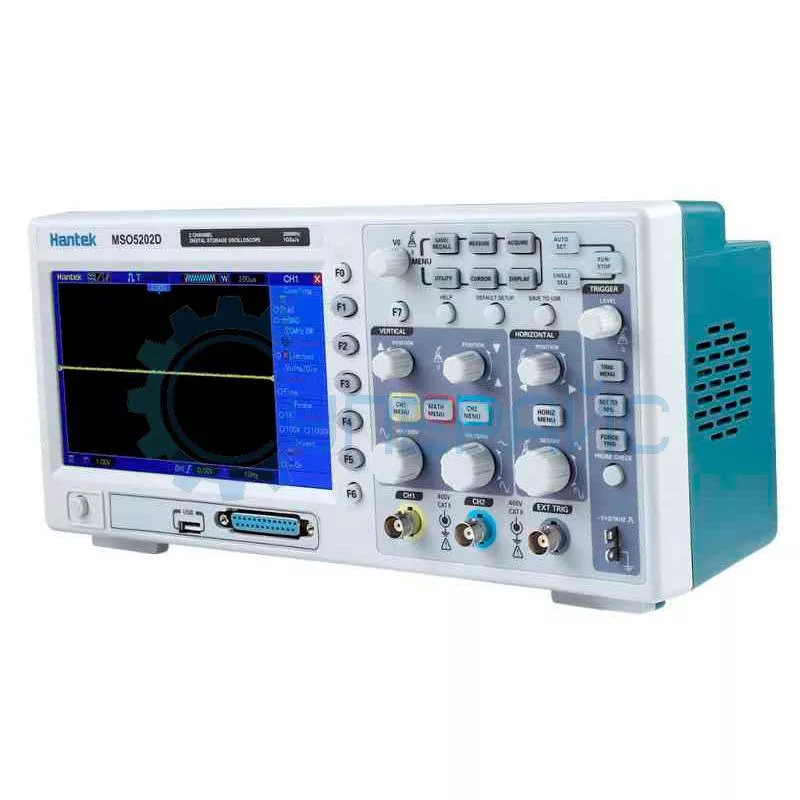

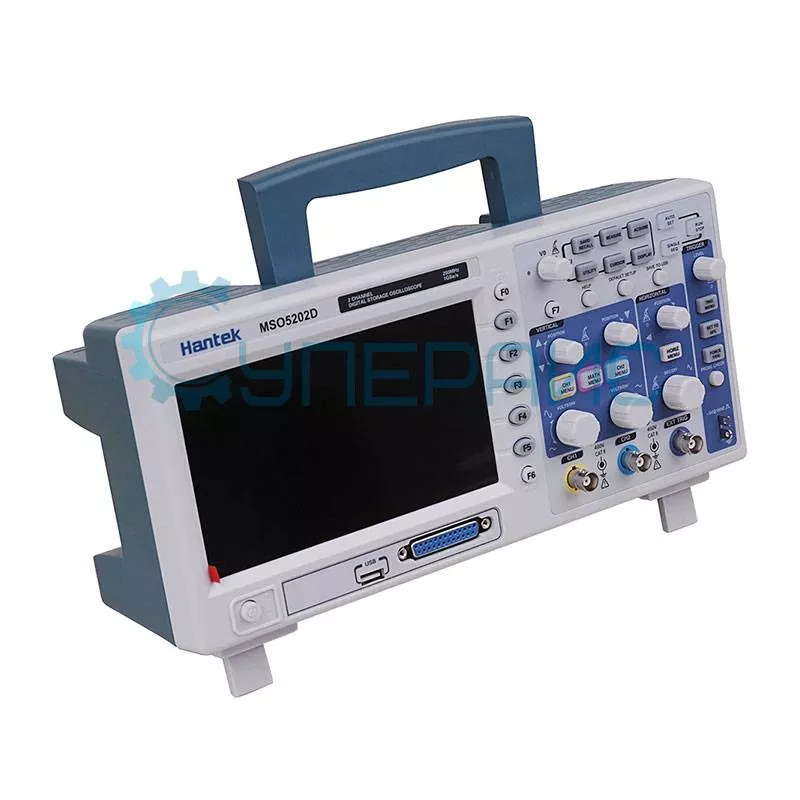

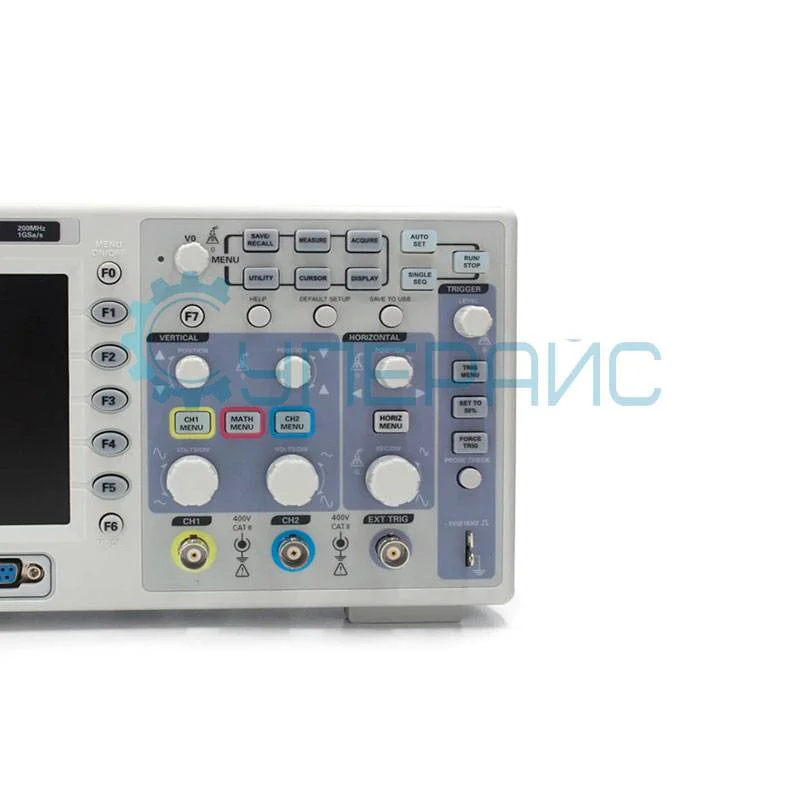

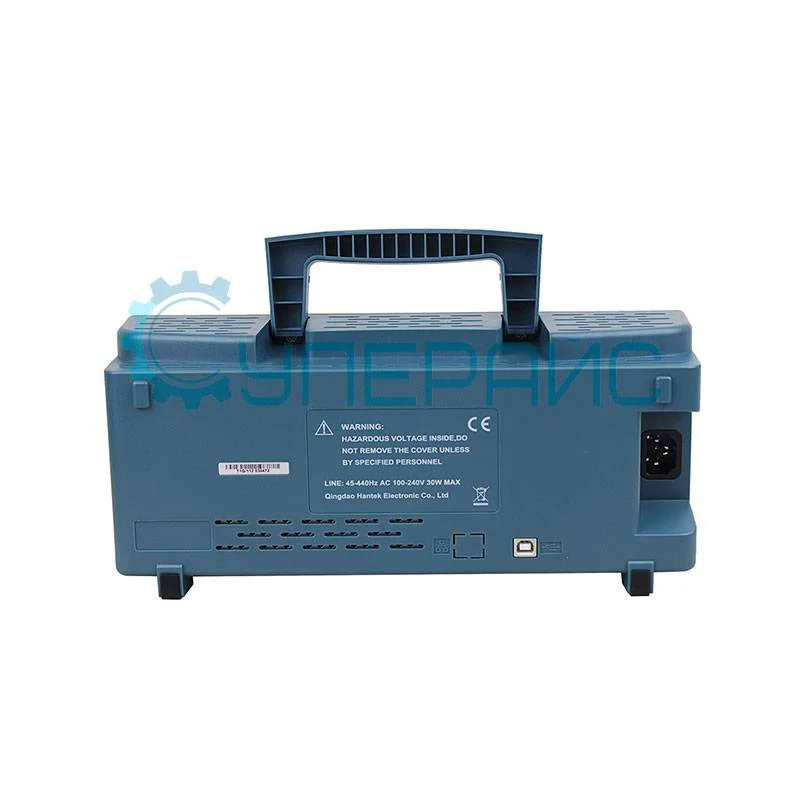

Осциллограф смешанных сигналов Hantek MSO5202D (2 канала, 200 МГц)
45 180 ₽
45 180 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 5 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
4800
Модель (серия)
MSO5202D
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Официальный дистрибьютор Hantek в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek MSO5202D
Общие данные
Артикул (код товара)
4800
Производитель (бренд)
Модель (серия)
MSO5202D
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 300 Vrms (10X)
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
20 пФ ± 3 пФ
Коэффициенты пробников
1 Х, 10 Х, 100 Х, 1000 Х
Количество триггерных входов
1 (EXT)
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
2 мВ/дел – 10 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц
Точность усиления постоянного тока
± 3 % (10 В/дел – 10 мВ/дел), ± 4 % (5 мВ/дел – 2 мВ/дел)
Точность вертикального смещения
± 400 мВ (2–20 мВ/дел), ± 2 В (50–200 мВ/дел), ±40 В (500 мВ/дел – 2 В/дел), ± 50 В (5–10 В/дел)
Система синхронизации
Базовые типы триггера
Edge, Pulse Width, Video, Slope
Источник триггера
CH1, CH2, EXT, EXT/5
Чувствительность триггера по фронту
CH1: 1.5 дел (10–100 МГц), CH2: 2 дел (≥100 МГц)
Диапазон удержания триггера
100 нс – 10 с
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 40 с/дел
Точность временной базы
± 50 ppm
Режимы развёртки
YT
Интерполяция
sin(x)/x
Система измерения
Автоматические измерения
частота, период, среднее, пиковое значение, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительный импульс, отрицательный импульс, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, RMS, FOVShoot, RPREShoot, Burst Width, FRF, FFR, LRR, LRF, LFR, LFF
Курсорные измерения
ΔV, ΔT, 1/ΔT
Частотомер
6 цифр, ± 30 ppm
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
от 0 °С до 50 °С
Рабочая влажность
до 90% RH

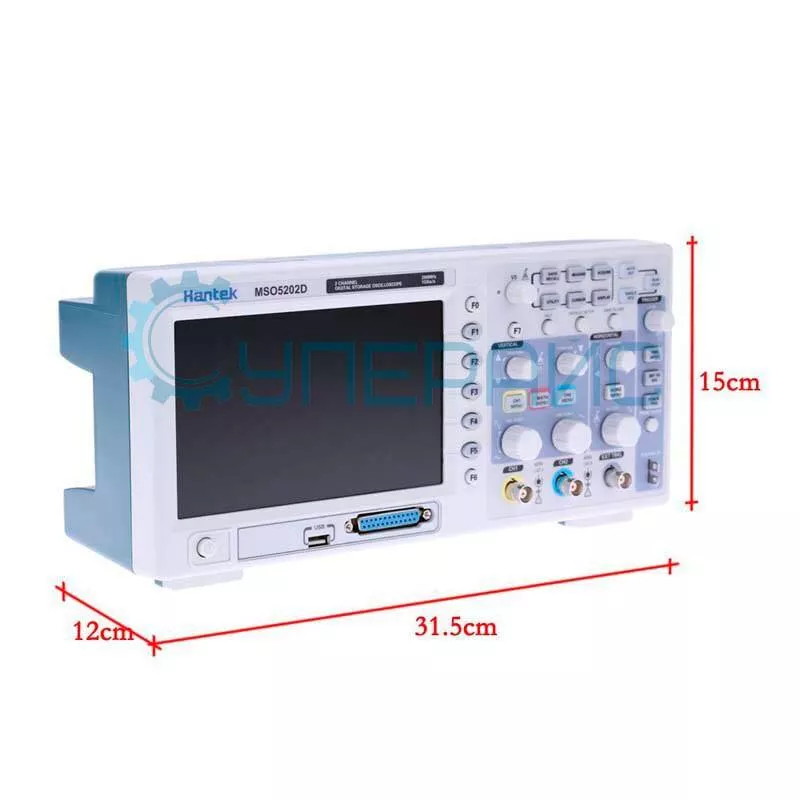

Габариты и вес
Габариты упаковки
380 x 195 x 240 мм
Вес брутто, кг
3,05
Комплектация
Комплектация
щупы для осциллографа - 2 шт
кабель питания - 1 шт
диск с программным обеспечением - 1 шт
16-канальный кабель для логического анализатора - 1 шт
инструкция по эксплуатации - 1 шт
щупы для логического анализатора - 1 шт
кабель питания - 1 шт
диск с программным обеспечением - 1 шт
16-канальный кабель для логического анализатора - 1 шт
инструкция по эксплуатации - 1 шт
щупы для логического анализатора - 1 шт
Описание Hantek MSO5202D
Обзорная таблица осциллографов смешанных сигналов Hantek серии MSO5000D
| Характеристики | MSO5202D | MSO5102D | MSO5062D |
| Серия | MSO5000D | ||
| Полоса пропускания (аналоговые каналы) | 200 МГц | 100 МГц | 60 МГц |
| Количество аналоговых каналов | 2 | ||
| Время нарастания | < 1,8 нс | < 3,5 нс | < 5,8 нс |
| Макс. частота дискретизации (реального времени) | 1 ГВыб/с (одноканальный), 500 МВыб/с (двухканальный) | ||
| Глубина памяти (аналоговые каналы) | 1 Мб (одноканальный), 512 Кб (двухканальный) | ||
| Вертикальная развёртка | 2 мВ/дел - 10 В/дел | ||
| Горизонтальная развёртка (макс. скорость) | 2 нс/дел | 2 нс/дел | 4 нс/дел |
| Точность усиления постоянного тока (10 мВ/дел - 10 В/дел) | ± 3% | ||
| Количество каналов логического анализатора | 16 | ||
| Полоса пропускания логического анализатора | 100 МГц | ||
Осциллограф Hantek MSO5202D (2 канала, 200 МГц)
Осциллограф цифровой Hantek MSO5202D — это измерительный прибор для исследования аналоговых и цифровых сигналов в электронике, автоматизации, а также лабораторных экспериментах. Модель оборудована 7-дюймовым TFT ЖК-экраном с разрешением 800 x 480. Аппарат разработан как профессиональное лабораторное оборудование. Модель поддерживает развязку входа для анализа сигналов переменного и постоянного тока.
Полоса пропускания устройства составляет 200 МГц, а максимальная частота дискретизации для логического анализатора — 500 МГц. Для аналоговой части предусмотрено два канала, для цифровой — шестнадцать. Такое количество каналов позволяет изучать сложные процессы, тестировать комплексные схемы. Прибор работает при напряжении 120–240 В, рассчитан на эксплуатацию в широком диапазоне температур и влажности.
В каких сферах используют такие агрегаты:
- лабораторные исследования, тестирование прототипов;
- плановое сервисное обслуживание и починка электроники;

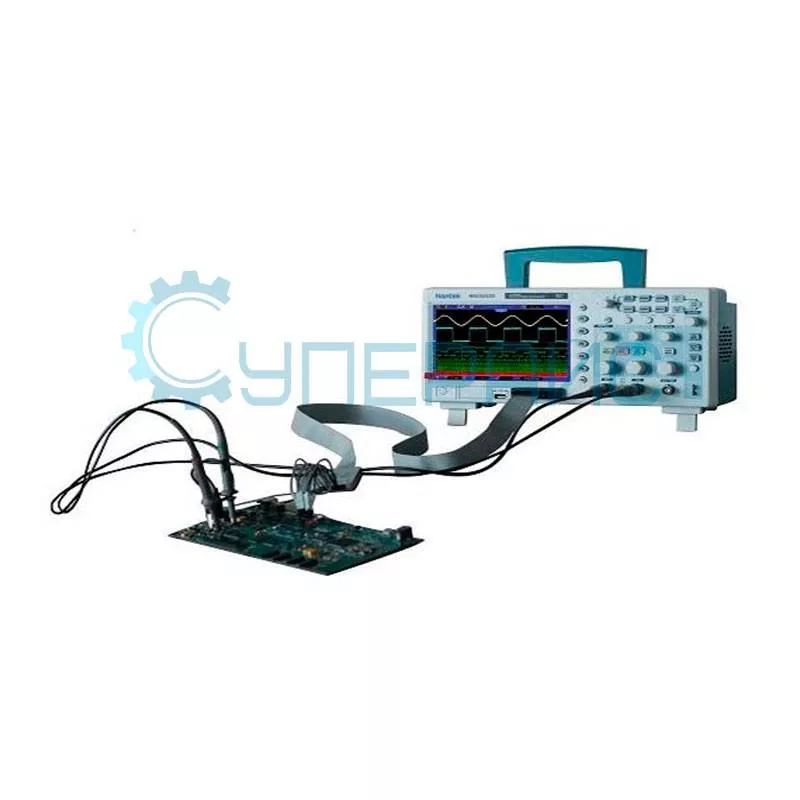

- отладка микроконтроллерных схем;
- контроль качества на производстве;
- учебные занятия в вузах и колледжах.
Какие преимущества отличают Hantek MSO5202D:
- высокая точность анализа сигналов;
- наглядный графический интерфейс;
- буфер записи точек сигнала на 512 К;
- поддержка разных стандартов запуска и триггеров;
- совместимость с разноплановыми электрическими системами.
Осциллограф Hantek MSO5202D комплектуется щупами, кабелем питания, диском с программным обеспечением и аксессуарами для логического анализатора. Такой набор обуславливает возможность работы с прибором сразу же после распаковки товара. Модель поможет реализовать научные, а также инженерные и учебные проекты в сфере электротехники.
Часто задаваемые вопросы
Что означает смешанный сигнал MSO у осциллографа?
MSO значит, что прибор совмещает аналоговые каналы осциллографа с цифровыми каналами логического анализатора. Так на одном экране видно и форму аналогового сигнала, и состояние цифровой шины во времени. Это удобно при отладке микроконтроллерных плат, где важна их связь.
Как выбрать полосу пропускания осциллографа?
Полоса должна с запасом превышать частоту сигналов, которые вы смотрите, иначе быстрые фронты покажутся сглаженными. Обычно берут полосу в несколько раз выше рабочей частоты сигнала. Для медленных схем требования мягче, для быстрой цифры запас нужен больше.
Чем осциллограф лучше мультиметра?
Осциллограф показывает форму сигнала во времени, поэтому видит помехи, звон, просадки и короткие сбои, которые мультиметр усредняет и не замечает. Мультиметр даёт одно число, осциллограф - целую картину поведения сигнала. Для отладки электроники это принципиально разные инструменты.
Зачем осциллографу гибкий триггер?
Триггер задаёт условие, по которому прибор ловит и удерживает нужный участок сигнала. Гибкие триггеры помогают поймать редкое событие: сбой, короткий импульс или определённый фронт. Без удобного запуска редкие искажения теряются в потоке и их сложно рассмотреть.
Документация и ПО Hantek MSO5202D
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифровых осциллографов Hantek MSO5202D серии MSO5000D
Язык:
Английский
Размер и тип:
1,7 МБ,
PDF
Драйвер для цифровых осциллографов Hantek серии MSO5000D
Язык:
Английский
Размер и тип:
62.3 КБ,
ZIP
ZIP
Программное обеспечение для цифровых осциллографов Hantek серии MSO5000D
Язык:
Английский
Размер и тип:
14.2 МБ,
ZIP
ZIP
Отзывы Hantek MSO5202D
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6285
Модель (серия):
DSO4204B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10869
Модель (серия):
XDS3202E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
4771
Модель (серия):
DSO4254B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
16755
Модель (серия):
DSO2C15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
20661
Модель (серия):
1270
Производитель:
YCS
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
82853
Модель (серия):
XDM6061
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
16136
Модель (серия):
888
Производитель:
NLZD
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
150
Макс. температура нагрева, °C:
599
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
16146
Модель (серия):
1SCN
Производитель:
i2C
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
2
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
160
Макс. температура нагрева, °C:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13393
Модель (серия):
969D
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
75
Макс. температура нагрева, °C:
480
Тип нагревательного элемента:
керамический
Антистатическое исполнение (ESD):
да
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
5236
Модель (серия):
MSO2202A
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
Добавить в избранное
Артикул (код товара):
16004
Модель (серия):
950T PRO
Производитель:
SUNKKO
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
75
Макс. температура нагрева, °C:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
24334
Модель (серия):
UTG2122X
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
625
Вертикальное разреш. (по амплитуде):
16 бит
Диагональ встр. дисплея (размер), дюйм:
4,3
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18467
Модель (серия):
DHO1104
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
2000
Время нарастания, нс:
≤3,5
Добавить в избранное
Артикул (код товара):
16096
Модель (серия):
AL-01
Производитель:
Anlixin
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
65
Макс. температура нагрева, °C:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
16128
Модель (серия):
T3А
Производитель:
Aixun
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
200
Макс. температура нагрева, °C:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18464
Модель (серия):
DHO1072
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
14065
Модель (серия):
ST9450
Производитель:
SMART SENSOR
Страна производства:
Китай
Гарантия, мес.:
12
Разреш. дисплея, пиксель:
240x240
Мин. измеряемая температура, °C:
-25
Макс. измеряемая температура, °C:
450°С
Автоотключение питания:
Да
Точность, %:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
15570
Модель (серия):
-
Производитель:
WHEELTEC
Страна производства:
Китай
Гарантия, мес.:
3
Конфигурация:
Набор для сборки (конструктор)
Камера:
Нет
Роботы на базе:
STM32
Габариты прибора:
268 x 268 x 164 мм
Вес брутто, кг:
3,028
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
5616
Модель (серия):
-
Производитель:
Yahboom
Страна производства:
Китай
Гарантия, мес.:
3
Модель мини компьютера:
Raspberry Pi 4B (4 ГБ памяти)
Конфигурация:
Набор для сборки (конструктор)
Камера:
Есть
Роботы на базе:
Raspberry Pi
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4800
Модель (серия):

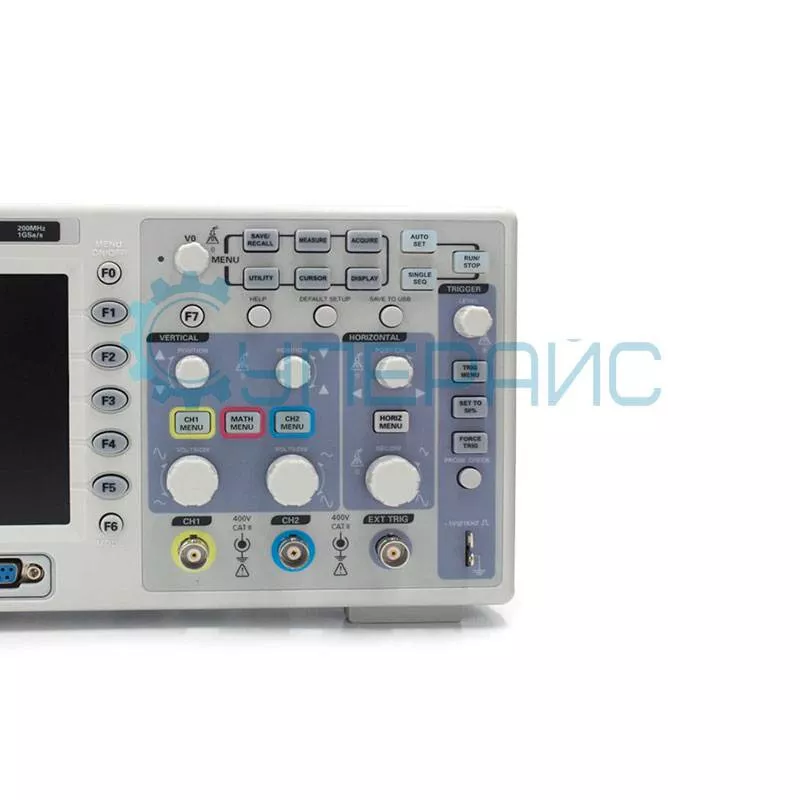

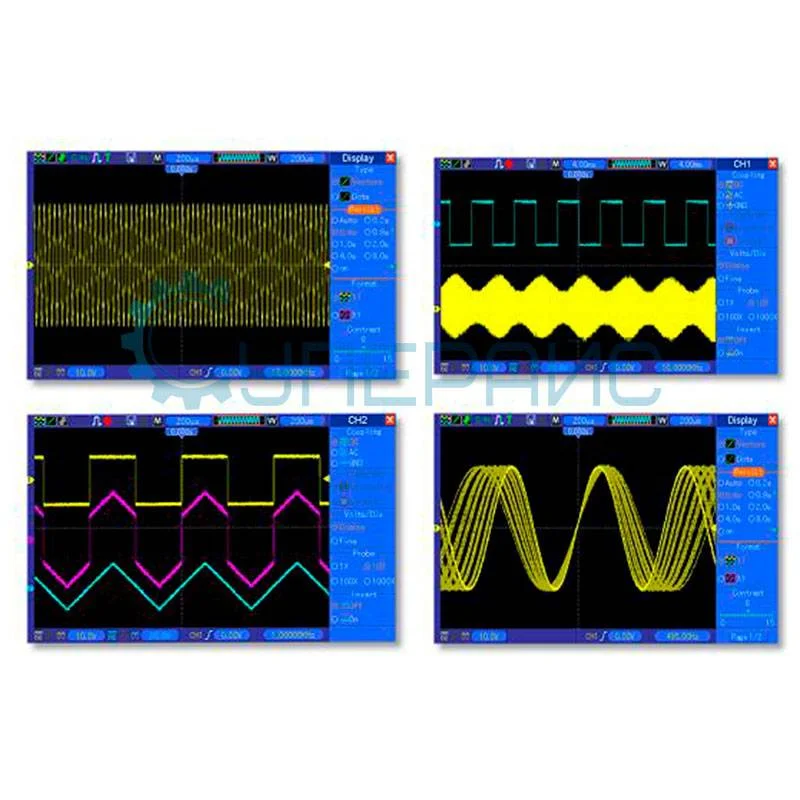

MSO5202D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
НДС 22%
Добавить в избранное
Артикул (код товара):
13471
Модель (серия):
T12-951
Производитель:
QUICKO
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
набор для сборки
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
72
Макс. температура нагрева, °C:
450
НДС 22%
Добавить в избранное
Артикул (код товара):
143
Модель (серия):
GM320
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
400°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Да
Благодарственные письма
