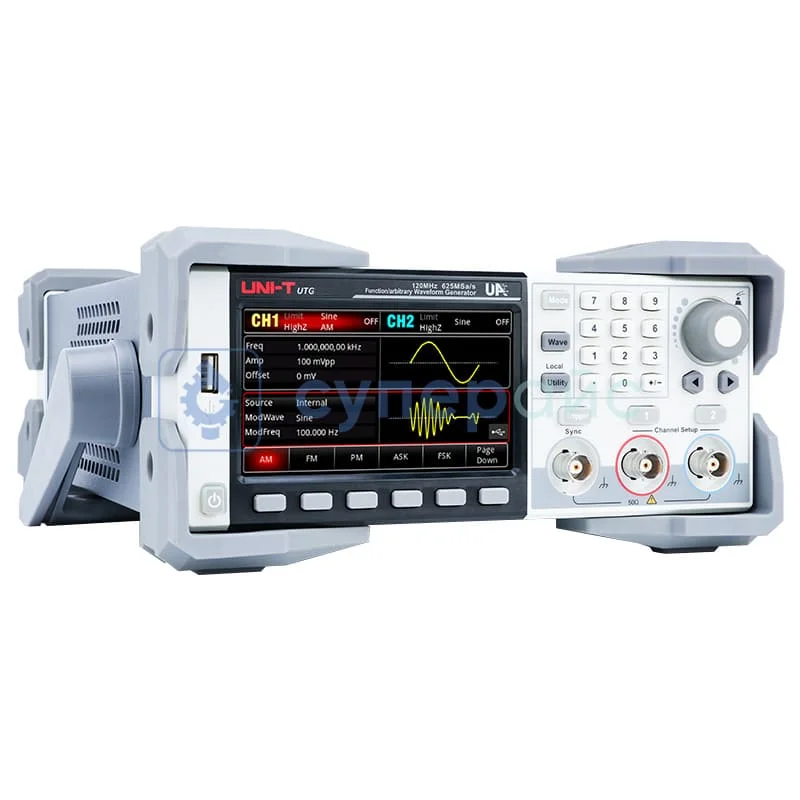

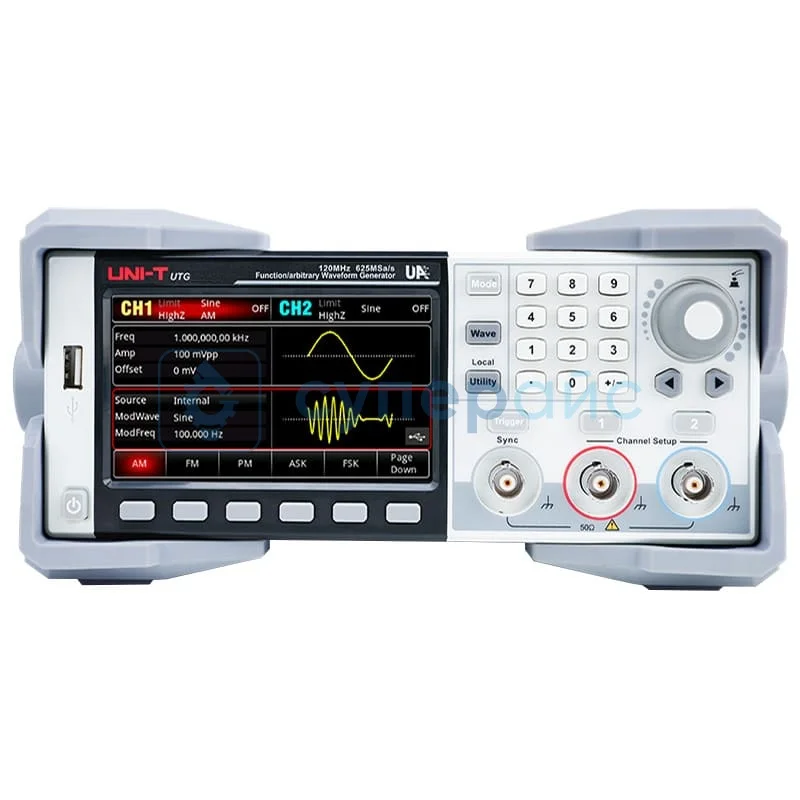

Двухканальный генератор сигналов UNI-T UTG2122X
195 240 ₽
195 240 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
24334
Модель (серия)
UTG2122X
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTG2122X
Общие данные
Артикул (код товара)
24334
Производитель (бренд)
Модель (серия)
UTG2122X
Страна производства
Гарантия, мес.
12
Основные характеристики
Вертикальное разреш. (по амплитуде)
Категория по частотному диапазону
Кол-во каналов
Мин. частота
1 мкГц
Макс. частота
120 МГц
Тип
функциональный генератор сигналов произвольных форм
Частота дискретизации на канал, МВыб/с
Диапазон смещения (Offset)
±5 В (50 Ом)
±10 В (высокое сопротивление)
±10 В (высокое сопротивление)
Встроенный счётчик
Да
Выходное сопротивление
типичное значение 50 Ом
Безопасность и защита
Предохранитель
Да (2,5 А, класс Т, 250 В)
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
QAM
АМ
ЧМ
ФМ
QAM
АМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Шум
Перепады и импульсы
Меандр и прямоугольный сигналы
Импульсный сигнал
Шум
Перепады и импульсы
Дополнительные режимы
AM, FM, PM, DSB-AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM, PWM
Система измерения
Частотомер
Да (200 МГц)
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм

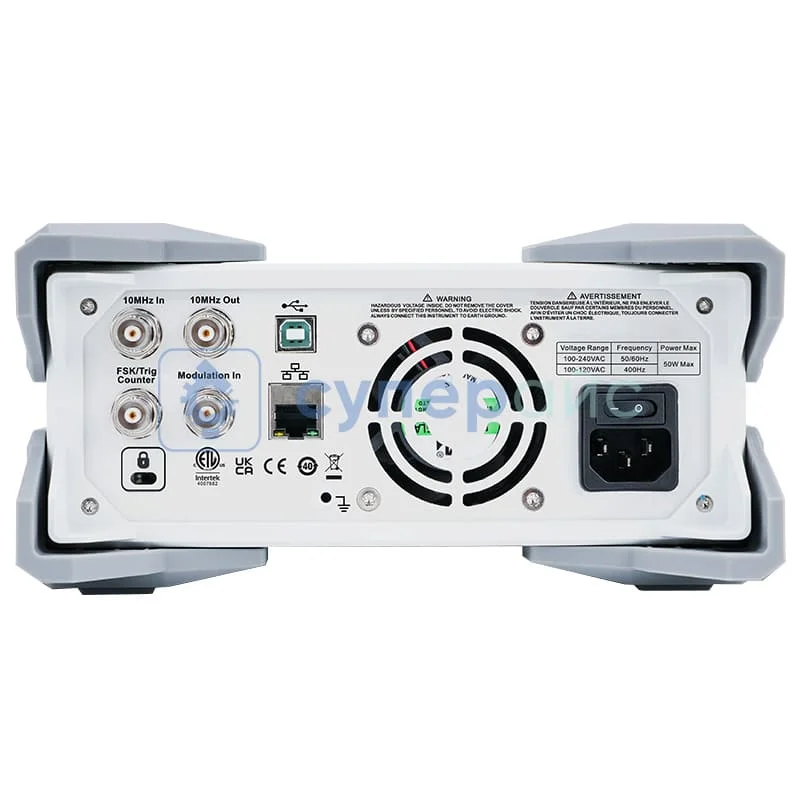

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Рабочая температура
10 - 40 °C
Габариты и вес
Габариты прибора
215 х 103 х 316 мм
Габариты упаковки
425 х 190 х 330 мм

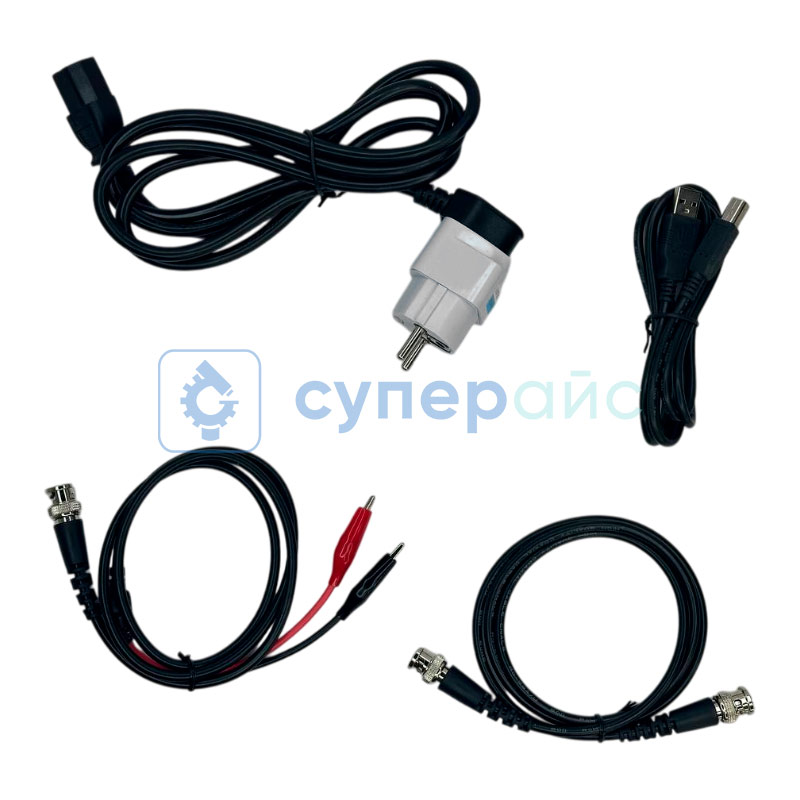

Комплектация
Комплектация
кабель питания – 1 шт
USB кабель – 1 шт
BNC-BNC кабель – 1 шт
BNC кабель с зажимом "крокодил" – 1 шт
инструкция по эксплуатации – 1 шт
USB кабель – 1 шт
BNC-BNC кабель – 1 шт
BNC кабель с зажимом "крокодил" – 1 шт
инструкция по эксплуатации – 1 шт
Совместимость
Описание UNI-T UTG2122X
Обзорная таблица генераторов сигналов UNI-T
| Характеристики | UTG2062X | UTG2082X | UTG2122X |
| Количество каналов | 2 | ||
| Частота | 1 мкГц - 60 МГц | 1 мкГц - 80 МГц | 1 мкГц - 120 МГц |
| Частота дискретизации | 625 Мвыб/сек | ||
| Вертикальное разрешение | 16 бит | ||
| Форма сигнала | синус, квадрат, линейное изменение, импульс, шум, постоянный ток, произвольная форма, гармоника, PRBS, экспрессия | ||
| Модуляция | AM, FM, PM, DSB-AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM, PWM | ||
| Развертка частоты | Lin, Log, Step | ||
| Счетчик | 100 - 200 МГц, 7 цифр | ||
| Дисплей | 4,3 дюйма TFT ЖК-дисплей, 480×272 | ||
| Потребляемая мощность | < 50 Вт | ||
| Предохранитель | 2,5 А, класс Т, 250 В | ||
Мощный генератор сигналов UNI-T UTG2122X
Двухканальный генератор сигналов UNI-T UTG2122X помогает создавать электрические сигналы для тестирования и настройки оборудования. Предлагаемое устройство располагает широкими функциональными возможностями для проведения лабораторных экспериментов. Среди конструктивных особенностей, которые имеет этот генератор сигналов - 2 канала и встроенный частотомер.
Количество каналов обуславливает независимое формирование двух сигналов одновременно. Такая конфигурация полезна при создании фазовых сдвигов между каналами или при тестировании стереосистем.
Частота дискретизации 625 Мвыб/сек даёт высокую точность воспроизведения. Значение дискретизации минимизирует искажения формы волны, что критически важно при работе с высокочастотными компонентами.
Области применения устройства:
- тестирование дифференциальных усилителей;
- создание квадратурных сигналов;
- калибровка измерительных приборов;
- исследование фазовых характеристик устройств.
Список поддерживаемых форм сигнала включает синус, квадрат, другие варианты. Разнообразие форм расширяет сферу применения модели. Синусоидальные образцы используют для гармонического анализа, квадратные - для цифровых схем.
Частотомер измеряет частоту в диапазоне 100-200 МГц с точностью 7 цифр. ТТЛ-совместимость входа обуславливает работу с цифровыми вариациями. Высокая точность измерения помогает при калибровке других приборов.
Преимущества встроенного частотомера:
- возможность измерения внешних источников частоты без дополнительных инструментов;
- поддержка верификации работы других генераторов;
- экономия на дополнительном измерительном оборудовании.
Документация и ПО UNI-T UTG2122X
Название
Язык
Версия
Размер и тип
Руководство по использованию генератора сигнала UNI-T UTG200X серии
Язык:
Английский
Размер и тип:
680 Кб,
PDF
Отзывы UNI-T UTG2122X
Dmitrii Aishev
08.07.2025 12:19:14
Всем привет! Прошел год с момента покупки генератора UNI-T, решил написать отзыв.Итак.
Диапазона частот хватает для моих задач хватает с запасом. Экран яркий, всё видно, меню интуитивное, разберётся даже новичок. Можно управлять с компьютера, что очень удобно для автоматизации тестов.
Диапазона частот хватает для моих задач хватает с запасом. Экран яркий, всё видно, меню интуитивное, разберётся даже новичок. Можно управлять с компьютера, что очень удобно для автоматизации тестов.
SUPEREYES.RU
09.07.2025 06:28:38
Dmitrii Aishev
Всем привет! Прошел год с момента покупки генератора UNI-T, решил написать отзыв.Итак.
Диапазона частот хватает для моих задач хватает с запасом. Экран яркий, всё видно, меню интуитивное, разберётся даже новичок. Можно управлять с компьютера, что очень удобно для автоматизации тестов.
Всем привет! Прошел год с момента покупки генератора UNI-T, решил написать отзыв.Итак.
Диапазона частот хватает для моих задач хватает с запасом. Экран яркий, всё видно, меню интуитивное, разберётся даже новичок. Можно управлять с компьютера, что очень удобно для автоматизации тестов.
Здравствуйте, Дмитрий!
Благодарим вас за отзыв и то, что нашли время поделиться впечатлениями спустя год использования генератора UNI-T UTG2122X. Очень приятно слышать, что прибор полностью оправдал ваши ожидания: и по функционалу, и по удобству в работе. Особенно ценны ваши замечания о понятном интерфейсе и возможности управления с ПК — это действительно делает устройство более универсальным.
Рады, что генератор уверенно справляется с вашими задачами. Будем рады видеть вас снова!
С уважением, Администрация магазина Суперайс
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
22991
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
0,4
Габариты прибора:
79 х 42 х 24 мм
Габариты упаковки:
80 х 45 х 30 мм
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):
HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
1409
Модель (серия):
XJW01
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,0001 Ом – 20 МОм
Диапазон измерения ёмкости:
1 пФ – 20000 мкФ
Диапазон измерения индуктивности:
0,05 мкГн – 2000 Гн
Спящий режим:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
398
Модель (серия):
MHS-5225A
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
12 бит
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
24616
Модель (серия):
XDG3252
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
1250
Вертикальное разреш. (по амплитуде):
14 бит
Диагональ встр. дисплея (размер), дюйм:
8
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24614
Модель (серия):
XDG3202
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
1250
Вертикальное разреш. (по амплитуде):
14 бит
Диагональ встр. дисплея (размер), дюйм:
8
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
9051
Модель (серия):
DG4062
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Глубина памяти на канал:
16 Кб
Вертикальное разреш. (по амплитуде):
14 бит
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
26721
Модель (серия):
DG902 Pro
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
1250
Глубина памяти на канал:
16 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Ранее просмотренные Вами
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
82853
Модель (серия):
XDM6061
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
16136
Модель (серия):
888
Производитель:
NLZD
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
150
Макс. температура нагрева, °C:
599
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
16146
Модель (серия):
1SCN
Производитель:
i2C
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
2
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
160
Макс. температура нагрева, °C:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5568
Модель (серия):
-
Производитель:
Yahboom
Страна производства:
Китай
Гарантия, мес.:
3
Модель мини компьютера:
Raspberry Pi 4B (4 ГБ памяти)
Конфигурация:
Набор для сборки (конструктор)
Камера:
Есть
Роботы на базе:
Raspberry Pi
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13393
Модель (серия):
969D
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
75
Макс. температура нагрева, °C:
480
Тип нагревательного элемента:
керамический
Антистатическое исполнение (ESD):
да
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
5236
Модель (серия):
MSO2202A
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
24334
Модель (серия):

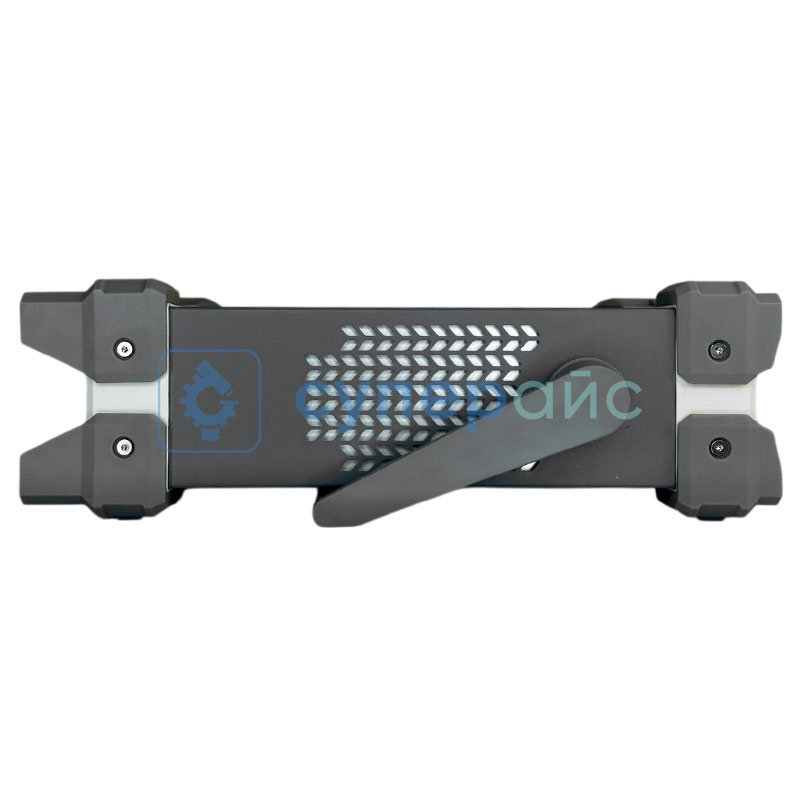

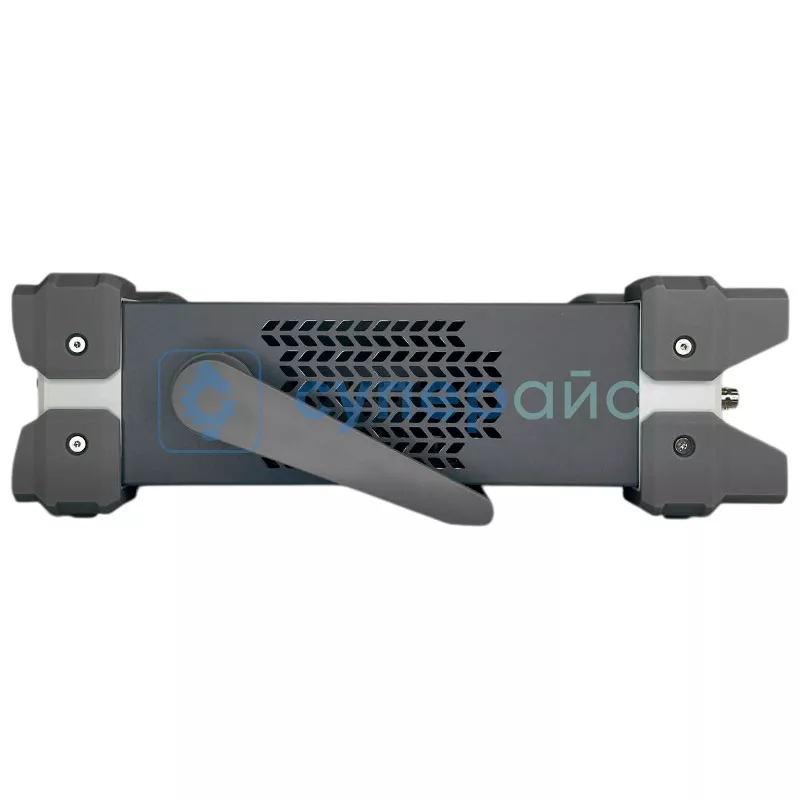

UTG2122X
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
625
Вертикальное разреш. (по амплитуде):
16 бит
Диагональ встр. дисплея (размер), дюйм:
4,3
НДС 22%
Добавить в избранное
Артикул (код товара):
2729
Модель (серия):
-
Производитель:
Supereyes
Страна производства:
Китай
Гарантия, мес.:
6
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18467
Модель (серия):
DHO1104
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
2000
Время нарастания, нс:
≤3,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
16128
Модель (серия):
T3А
Производитель:
Aixun
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
200
Макс. температура нагрева, °C:
500
Добавить в избранное
Артикул (код товара):
17678
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38999
Модель (серия):
HDS120
Производитель:
Owon
Страна производства:
Китай
Гарантия, мес.:
24
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18464
Модель (серия):
DHO1072
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18469
Модель (серия):
DHO1202
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
2000
Время нарастания, нс:
≤1,75
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21344
Модель (серия):
DHO914
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
125
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1250
Время нарастания, нс:
≤2,8
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
15570
Модель (серия):
-
Производитель:
WHEELTEC
Страна производства:
Китай
Гарантия, мес.:
3
Конфигурация:
Набор для сборки (конструктор)
Камера:
Нет
Роботы на базе:
STM32
Габариты прибора:
268 x 268 x 164 мм
Вес брутто, кг:
3,028
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6807
Модель (серия):
OSC482
Производитель:
LOTO Instruments
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
50
НДС 22%
Добавить в избранное
Артикул (код товара):
3316
Модель (серия):
DT9205M
Производитель:
BEST
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 20 А
Макс. ток (DC):
до 20 А
Сопротивление:
да
Благодарственные письма
