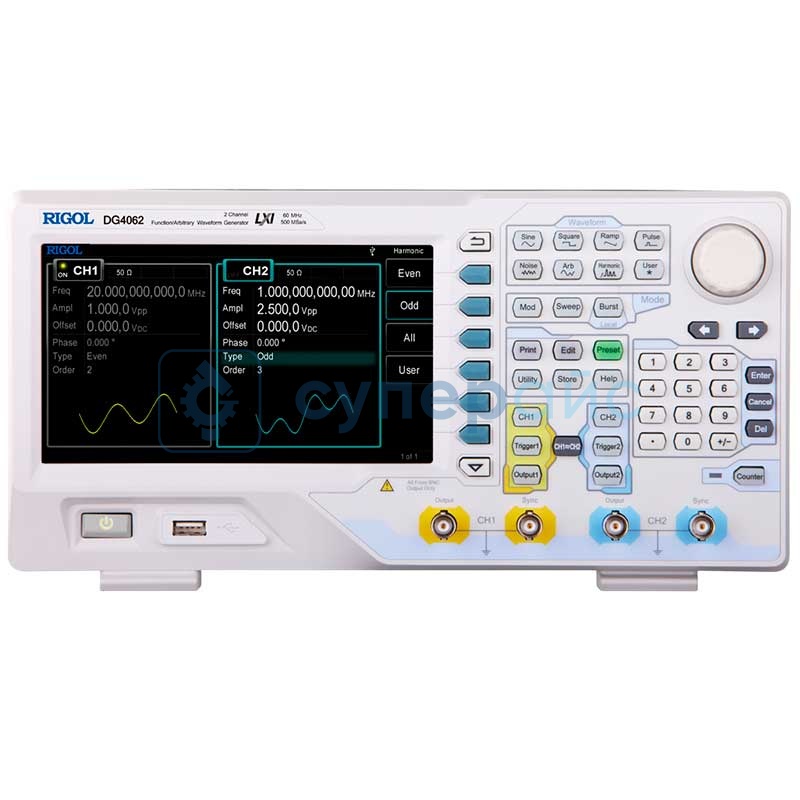

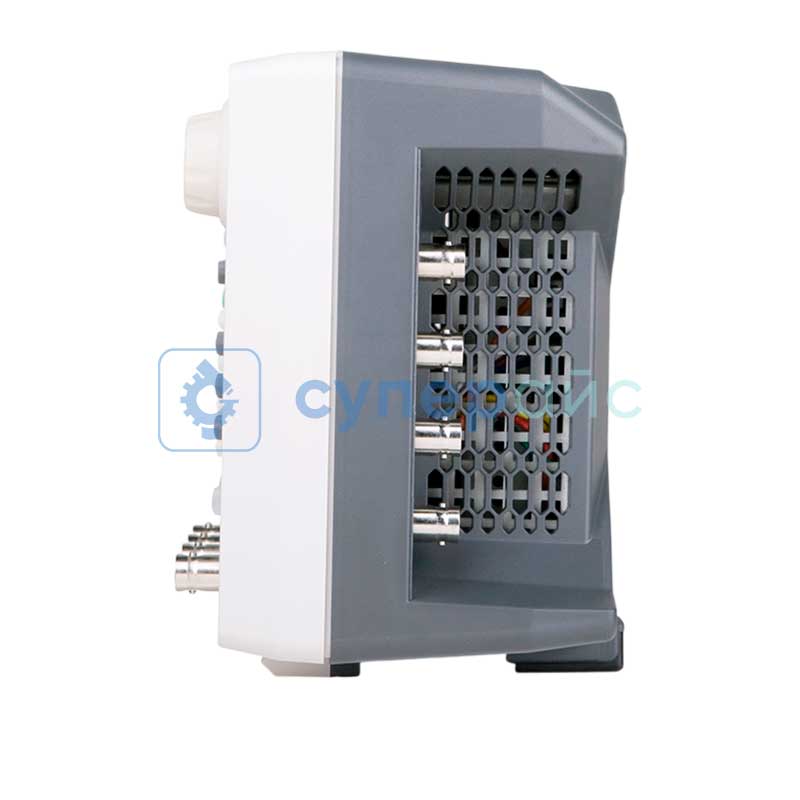

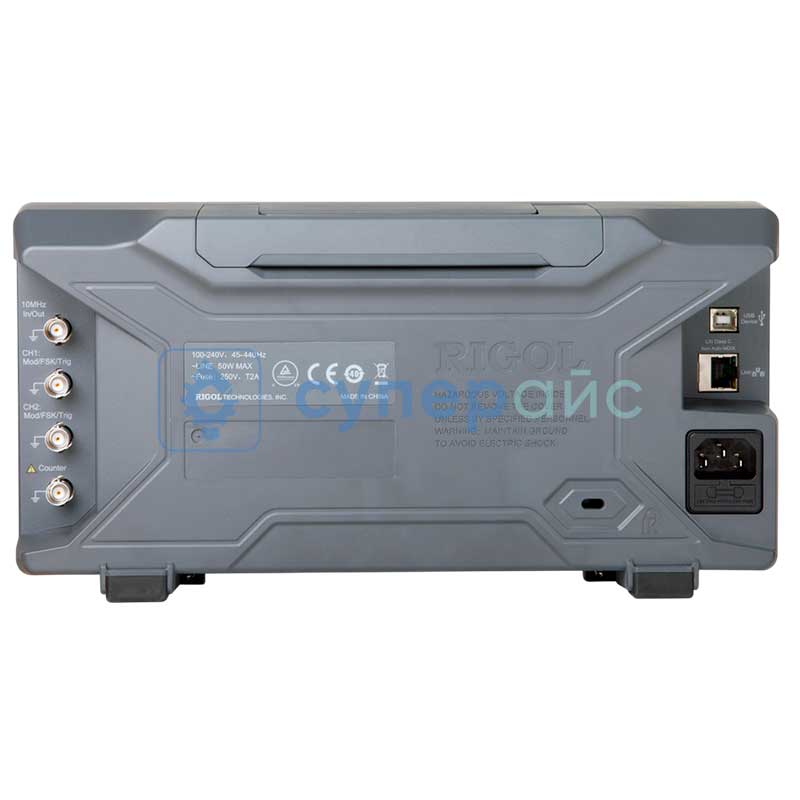

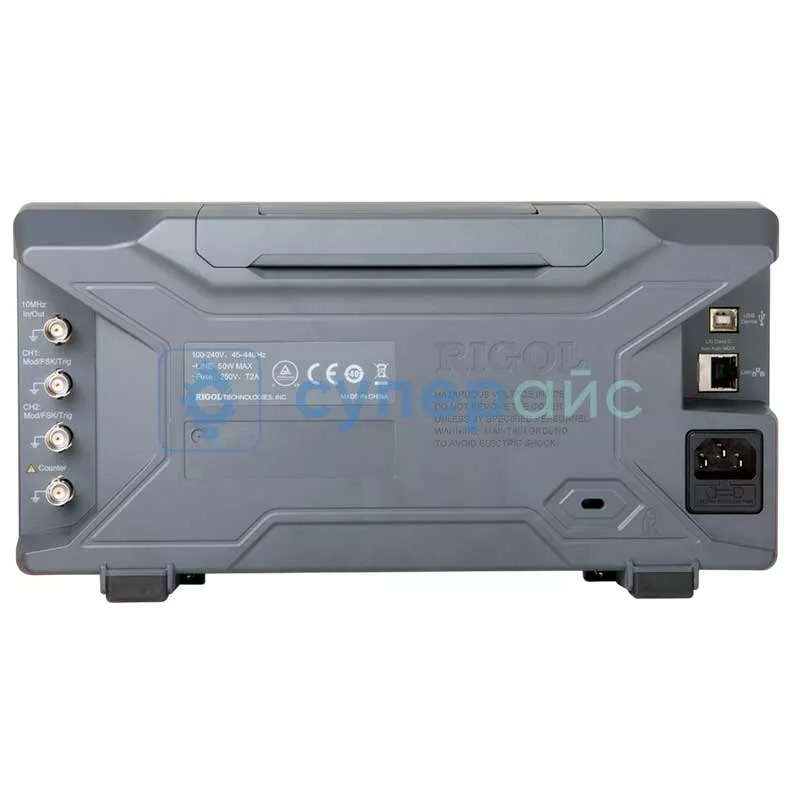

Многофункциональный генератор сигналов произвольной формы Rigol DG4062
Код товара: 9051
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, гармоническая, двухтональная, экспоненциальная, Гаусса, Лоренца, произвольная
Диапазон частот: 1 мкГц - 60 МГц
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, гармоническая, двухтональная, экспоненциальная, Гаусса, Лоренца, произвольная
Диапазон частот: 1 мкГц - 60 МГц
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Rigol DG4062
Характеристики генератора сигналов | |||
Количество каналов |
2 | ||
Полоса пропускания | 60 МГц | ||
Частота дискретизации | 500 МВыб/с | ||
Диапазон частот | 1 мкГц - 60 МГц | ||
Вертикальное разрешение | 14 бит | ||
Глубина памяти | 16 Кб | ||
Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, гармонические | ||
Произвольные формы сигналов | DC, двухтональные, произвольные, экспоненциальные (возрастание, убывание), Гаусса, Лоренца и тд. | ||
Частотные характеристики | |||
Синусоидальный сигнал | 1 мкГц - 60 МГц | ||
Прямоугольный сигнал | 1 мкГц - 25 МГц | ||
Импульсный сигнал | 1 мкГц - 15 МГц | ||
Пилообразный сигнал | 1 мкГц - 1 МГц | ||
Гармонический сигнал | 1 мкГц - 30 МГц | ||
Произвольный сигнал | 1 мкГц - 15 МГц | ||
Разрешение | 1 мкГц | ||
Точность | ± 2 ppm, 18°C - 28°C | ||
Характеристики синусоидального сигнала | |||
Гармоническое искажение |
DC - 1 МГц: -60 дБ 1 МГц - 10 МГц: -55 дБ 10 МГц - 100 МГц: -50 дБ 100 МГц - 160 МГц: -40 дБ |
||
Полное гармоническое искажение | < 0,1% (10 Гц - 20 кГц) | ||
Характеристики прямоугольного сигнала | |||
Время нарастания/спада | < 12 нс | ||
Выброс | < 3% | ||
Рабочий цикл |
≤ 10 МГц: 20% - 80% 10 МГц – 40 МГц: 40% - 60% > 40 МГц: 50% |
||
Характеристики пилообразного сигнала | |||
Линейность | < 1% | ||
Симметричность | 0 - 100% | ||
Характеристики импульсного сигнала | |||
Период | 66,7 нс - 1000000 с | ||
Ширина импульса | ≥ 16 нс | ||
Выброс | < 3% | ||
Характеристики произвольного сигнала | |||
Частотный диапазон | 1 мкГц - 15 МГц | ||
Глубина памяти | 16 Кб | ||
Минимальное время нарастания/спада | < 5 нс | ||
Выходной сигнал | |||
Амплитуда |
≤ 20 МГц: 1 мВ - 10 В ≤ 60 МГц: 1 мВ - 5 В |
||
Точность | ± 1% + 2 мВ | ||
Импеданс | 50 Ом | ||
Защита от | короткого замыкания и перегрузки | ||
Характеристики развертки | |||
Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
Тип | линейный, логарифмический, шаговый | ||
Время развертки | 1 мс - 300 с | ||
Источник триггера | внешний, внутренний, ручной | ||
Характеристики BURST | |||
Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная (кроме DC) | ||
Несущая частота | 2 мГц - 60 МГц | ||
Время цикла | 2 мкс - 500 с | ||
Источник запуска | внутренний, внешний, ручной | ||
Характеристики модуляции | |||
Типы модуляции | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM | ||
Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
AM | |||
Источник | внутренний / внешний | ||
Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
Глубина | 0 - 120% | ||
Модулирующая частота | 2 мГц - 50 кГц | ||
FM | |||
Источник | внутренний / внешний | ||
Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
Модулирующая частота | 2 мГц - 50 кГц | ||
PM | |||
Источник | внутренний / внешний | ||
Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
Отклонение фазы | 0° - 360° | ||
Модулирующая частота | 2 мГц - 50 кГц | ||
ASK, FSK, PSK | |||
Источник | внутренний / внешний | ||
Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% | ||
Модулирующая частота | 2 мГц - 1 МГц | ||
3FSK, 4FSK | |||
Источник | внутренний | ||
Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% | ||
Модулирующая частота | 2 мГц - 1 МГц | ||
BPSK, QPSK | |||
Источник | внутренний | ||
Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
Модулирующая частота | 2 мГц - 1 МГц | ||
OSK | |||
Источник | внутренний / внешний | ||
Модулирующая форма волны | синусоидальная | ||
Модулирующая частота | 2 мГц - 1 МГц | ||
Время колебаний | 8 нс - 499,75 мкс | ||
PWM | |||
Форма несущей волны | импульсная волна | ||
Источник | внутренний / внешний | ||
Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна | ||
Модулирующая частота | 2 мГц - 50 кГц | ||
Триггерный вход | |||
Уровень сигнала | TTL | ||
Ширина импульса | > 50 нс | ||
Триггерный выход | |||
Уровень сигнала | TTL | ||
Ширина импульса | > 60 нс | ||
Входное сопротивление | 50 Ом | ||
Максимальная частота | > 1 МГц | ||
Частотомер | |||
Функции измерений | частота, период, положительная/отрицательная ширина импульса, рабочий цикл | ||
Диапазон входной частоты | 1 мкГц - 200 МГц | ||
Период измерений | 6 нс - 16 дней | ||
Разрешение по частоте | 7 бит/с | ||
Общие характеристики | |||
Дисплей | 7 дюймов TFT LCD, 800 х 480 | ||
Интерфейс | USB | ||
Питание | 100 - 240 В AC, 45 - 440 Гц | ||
Потребляемая мощность | < 50 Вт | ||
Предохранитель | 250 В, Т, 2 А | ||
Температура хранения | 10℃ - 40℃ | ||
Влажность | < 90% | ||
Габариты | 313 х 160,7 х 116,7 мм | ||
Вес нетто | 3200 г | ||

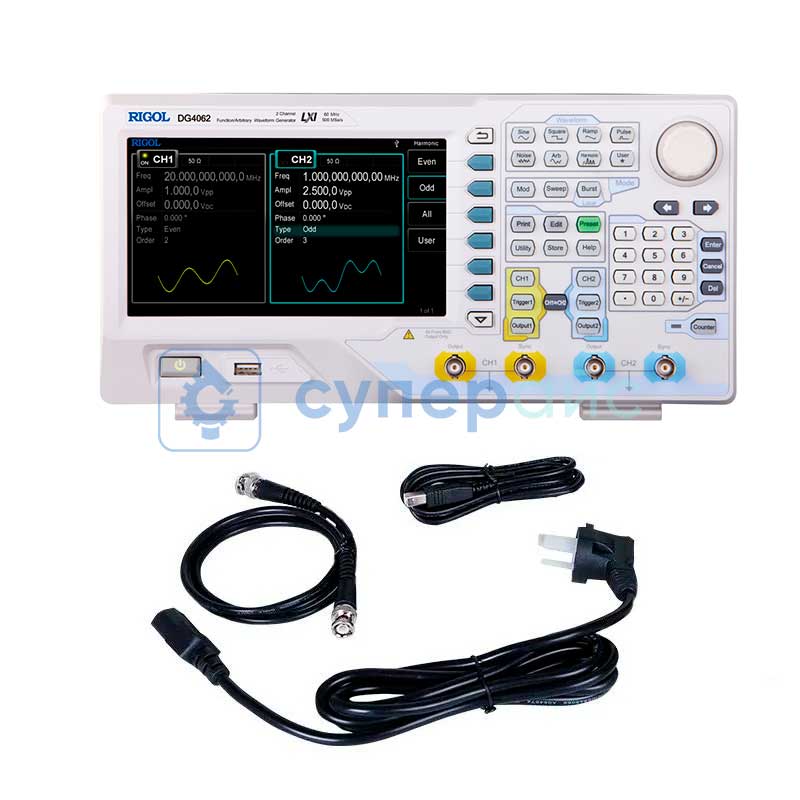

Комплектация | генератор сигналов Rigol DG4062 - 1 шт | ||
|
кабель питания - 1 шт BNC кабель - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Rigol DG4062
Генератор Rigol DG4062 – это многофункциональное цифровое устройство, в набор функций которого входит генерирование различных электрических сигналов с разной формой, в том числе импульсные и гармонические колебания. Прибор может выполнять роль модулятора или частотомера.
Максимальное значение полосы пропускания составляет 60 МГц. Достигается оно только для синусоидальной функции. Для других типов форм пределы следующие:
- Прямоугольная – до 25 МГц.
- Импульсная – до 15 МГц.
- Пилообразная – до 1 МГц.
- Гармоники – до 30 МГц.
- Специальная – до 15 МГц.
При этом дискретность шага для изменения составляет 1 микрогенри. Это возможно за счет применений технологии DDS, которая, кроме этого, гарантирует высокую чистоту, точность и стабильность сигнала на выходе. Любые характеристики можно менять в режиме реального времени. Перестройка происходит моментально, без временных затрат на переходные процессы.
Особенности
Модель DG4062 обладает высокой частотой дискретизации 500 МВыб/сек. На достоверности и уровне детализации формируемого графика положительно сказывается вертикальное разрешение 14 бит и глубина памяти 16 Кб. Из других эксплуатационных преимуществ следует выделить:
- яркий 7-дюймовый LCD-экран с матрицей 800 х 480;
- наличие двух технически идентичных каналов, которые могут работать независимо друг от друга;
- большой пакет встроенных режимов модуляции;
- возможность наложения шумов поверх сигналов;
- наличие внутренней памяти для сохранения настроек.
Полный набор включает в себя 150 типов формируемых сигнальных последовательностей. Этого более чем достаточно для выполнения электроизмерений и испытаний фильтровальных, усилительных контуров, цифровых плат, схем и прочего электронного оборудования.
Устройство поддерживает дистанционную работу через персональный компьютер. Для соединения используются встроенные интерфейсы USB или LAN. Возможна работа генератора дистанционно, через сеть Ethernet 10/100 Мб.
Подробное руководство пользователя и специализированное программное обеспечение для модели DG4062 можно скачать у нас на сайте в разделе «Документация и ПО».
Обзорная таблица генераторов высоких частот Rigol
Характеристики | DG4202 | DG4062 | DG4102 | DG4162 |
Диапазон частот | 1 мкГц - 200 МГц | 1 мкГц - 60 МГц | 1 мкГц - 100 МГц | 1 мкГц - 160 МГц |
Частота дискретизации на канал | 500 | |||
Минимальная частота, Гц | 0,000001 | |||
Вид | Настольный (стационарный) | |||
Количество каналов | 2 | |||
Амплитуда, Vp-p | < 10 | |||
Вертикальное разрешение (по амплитуде) | 14 бит | |||
Виды модуляции | PSK (ФМн)/ ШИМ/ АМ/ ЧМ/ ФМ | |||
Генератор качающейся частоты (ГКЧ) | Линейная развертка/ Логарифмическая развертка | |||
Диагональ встроенного дисплея (размер), дюйм | 7 | |||
Точность, % | 0.0002 | |||
Интерфейс передачи данных | USB/ LAN |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
