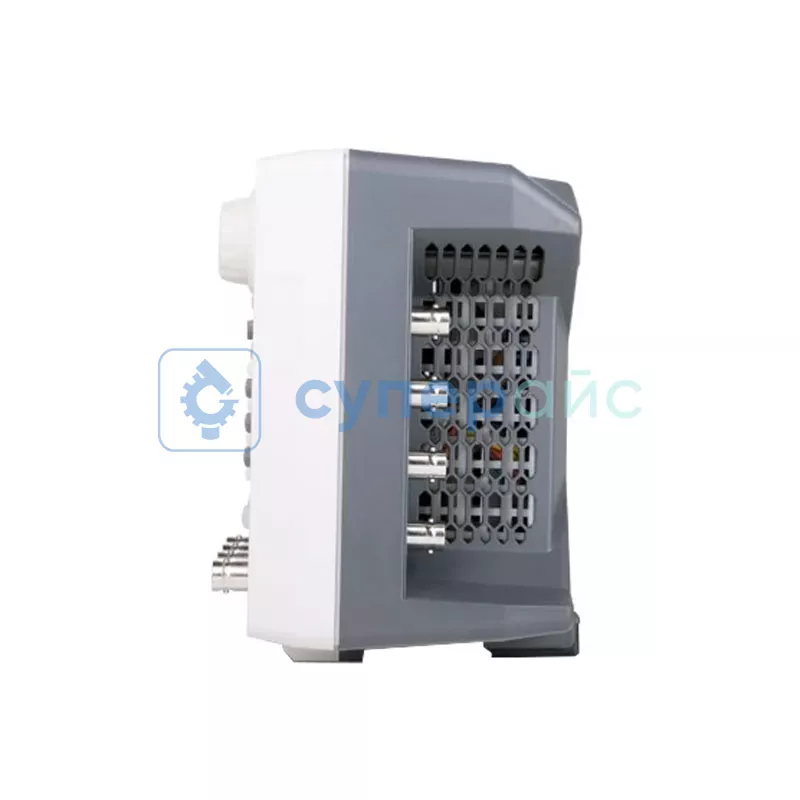

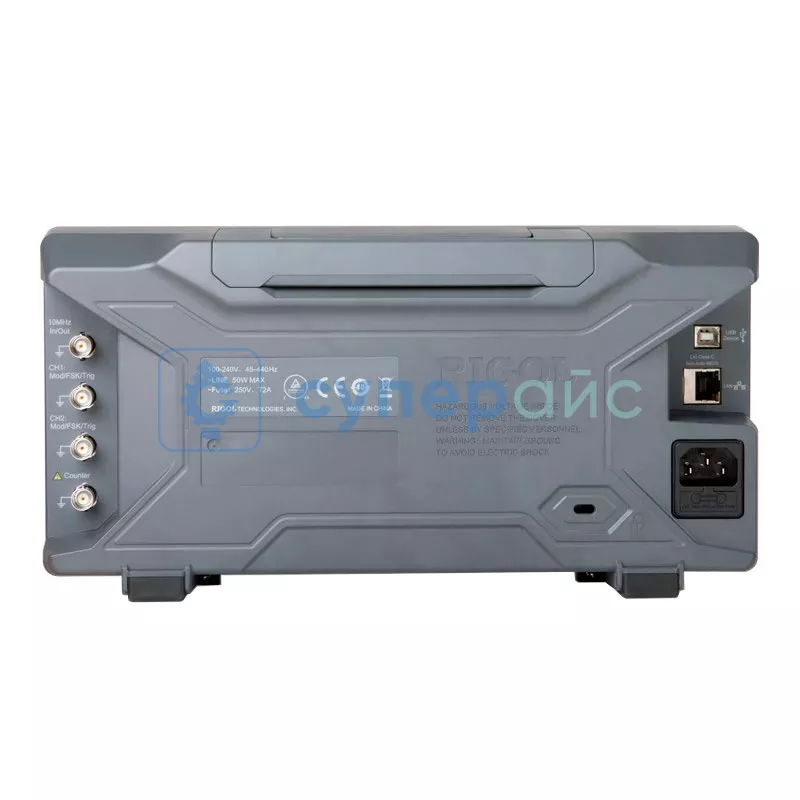

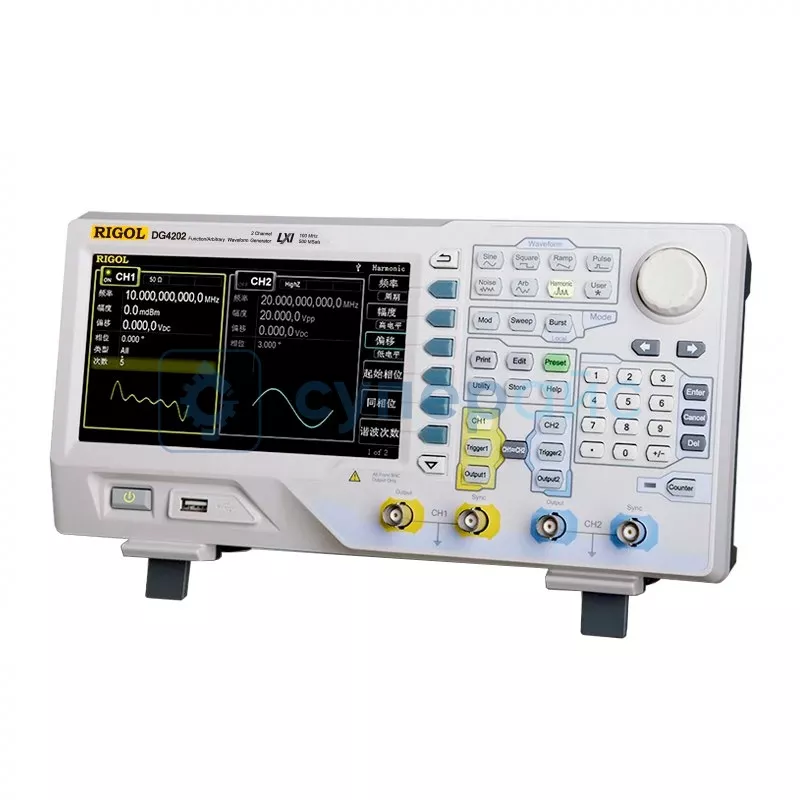

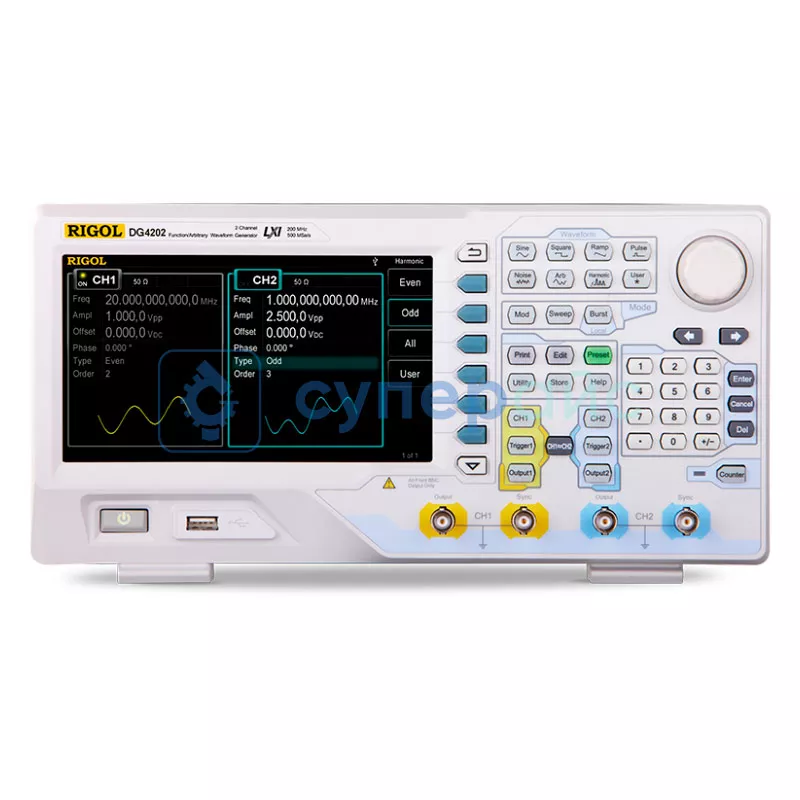

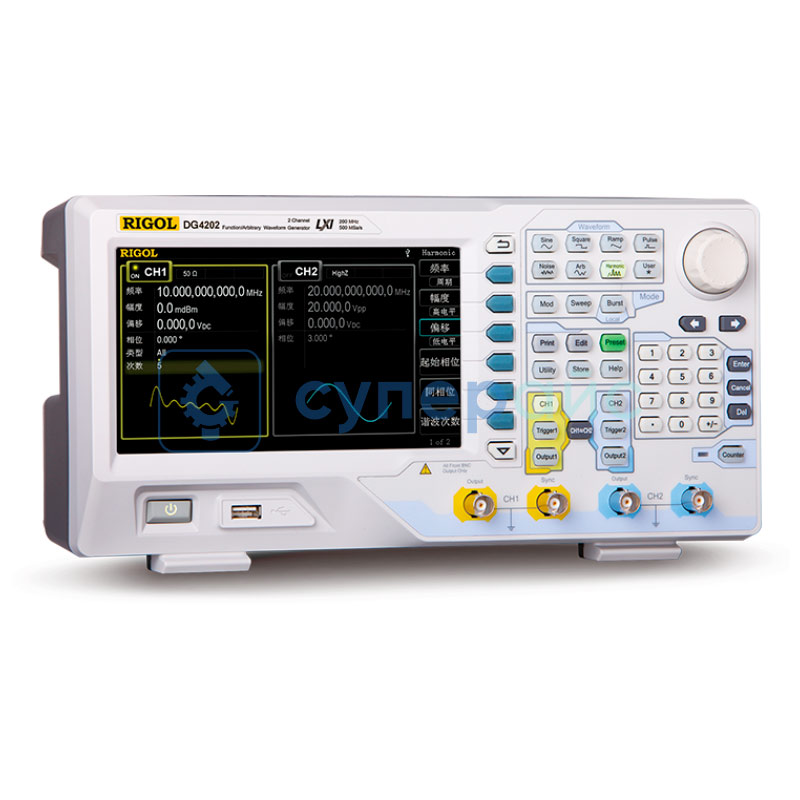

Цифровой генератор сигналов высокой частоты Rigol DG4202
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
227 340 ₽
227 340 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 4000₽
?
Поверка средств измерений - 4000₽
Артикул (код товара)
9078
Модель (серия)
DG4202
Производитель (бренд)
Страна производства
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG4202
Общие данные
Артикул (код товара)
9078
Производитель (бренд)
Модель (серия)
DG4202
Страна производства
Гарантия, мес.
36
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
200 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
Точность, %
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
ШИМ
АМ
ЧМ
ФМ
ШИМ
АМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Габариты и вес
Вес нетто, кг
Описание RIGOL DG4202
Технические характеристики Rigol DG4202
| Количество каналов | 2 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 500 МВыб/с |
| Диапазон частот | 1 мкГц - 200 МГц |
| Вертикальное разрешение | 14 бит |
| Глубина памяти | 16 Кб |
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, гармонические |
| Произвольные формы сигналов | DC, двухтональные, произвольные, экспоненциальные (возрастание, убывание), Гаусса, Лоренца и тд. |
| Частотные характеристики | |
| Синусоидальный сигнал | 1 мкГц - 200 МГц |
| Прямоугольный сигнал | 1 мкГц - 60 МГц |
| Импульсный сигнал | 1 мкГц - 50 МГц |
| Пилообразный сигнал | 1 мкГц - 5 МГц |
| Гармонический сигнал | 1 мкГц - 100 МГц |
| Произвольный сигнал | 1 мкГц - 50 МГц |
| Разрешение | 1 мкГц |
| Точность | ± 2 ppm, 18°C - 28°C |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение |
DC - 1 МГц: -60 дБ 1 МГц - 10 МГц: -55 дБ 10 МГц - 100 МГц: -50 дБ 100 МГц - 200 МГц: -40 дБ |
| Полное гармоническое искажение | < 0,1% (10 Гц - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | < 8 нс |
| Выброс | < 3% |
| Рабочий цикл |
≤ 10 МГц: 20% - 80% 10 МГц – 40 МГц: 40% - 60% > 40 МГц: 50% |
| Характеристики пилообразного сигнала | |
| Линейность | < 1% |
| Симметричность | 0 - 100% |
| Характеристики импульсного сигнала | |
| Период | 25 нс - 1000000 с |
| Ширина импульса | ≥ 10 нс |
| Выброс | < 3% |
| Характеристики произвольного сигнала | |
| Частотный диапазон | 1 мкГц - 5 МГц |
| Глубина памяти | 16 Кб |
| Минимальное время нарастания/спада | < 5 нс |
| Выходной сигнал | |
| Амплитуда |
≤ 20 МГц: 1 мВ - 10 В ≤ 70 МГц: 1 мВ - 5 В ≤ 120 МГц: 1 мВ - 2,5 В ≤ 200 МГц: 1 мВ - 1 В |
| Точность | ± 1% + 2 мВ |
| Импеданс | 50 Ом |
| Защита от | короткого замыкания и перегрузки |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) |
| Тип | линейный, логарифмический, шаговый |
| Время развертки | 1 мс - 300 с |
| Источник триггера | внешний, внутренний, ручной |
| Характеристики BURST | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная (кроме DC) |
| Несущая частота | 2 мГц - 100 МГц |
| Время цикла | 2 мкс - 500 с |
| Источник запуска | внутренний, внешний, ручной |
| Характеристики модуляции | |
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) |
| AM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| Глубина | 0 - 120% |
| Модулирующая частота | 2 мГц - 50 кГц |
| FM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| Модулирующая частота | 2 мГц - 50 кГц |
| PM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| Отклонение фазы | 0° - 360° |
| Модулирующая частота | 2 мГц - 50 кГц |
| ASK, FSK, PSK | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% |
| Модулирующая частота | 2 мГц - 1 МГц |
| 3FSK, 4FSK | |
| Источник | внутренний |
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% |
| Модулирующая частота | 2 мГц - 1 МГц |
| BPSK, QPSK | |
| Источник | внутренний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| Модулирующая частота | 2 мГц - 1 МГц |
| OSK | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная |
| Модулирующая частота | 2 мГц - 1 МГц |
| Время колебаний | 8 нс - 499,75 мкс |
| PWM | |
| Форма несущей волны | импульсная волна |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна |
| Модулирующая частота | 2 мГц - 50 кГц |
| Триггерный вход | |
| Уровень сигнала | TTL |
| Ширина импульса | > 50 нс |
| Триггерный выход | |
| Уровень сигнала | TTL |
| Ширина импульса | > 60 нс |
| Входное сопротивление | 50 Ом |
| Максимальная частота | > 1 МГц |
| Частотомер | |
| Функции измерений | частота, период, положительная/отрицательная ширина импульса, рабочий цикл |
| Диапазон входной частоты | 1 мкГц - 200 МГц |
| Период измерений | 5 нс - 16 дней |
| Разрешение по частоте | 7 бит/с |
| Общие характеристики | |
| Дисплей | 7 дюймов TFT LCD, 800 х 480 |
| Интерфейс | USB device, USB host, LAN |
| Питание | 100 - 240 В AC, 45 - 440 Гц |
| Потребляемая мощность | < 50 Вт |
| Предохранитель | 250 В, Т, 2 А |
| Температура хранения | 10℃ - 40℃ |
| Влажность | < 90% |
| Габариты | 313 х 160,7 х 116,7 мм |
| Вес нетто | 3200 г |
| Габариты упаковки | 435 x 250 x 270 мм |
| Вес брутто | 4,27 кг |

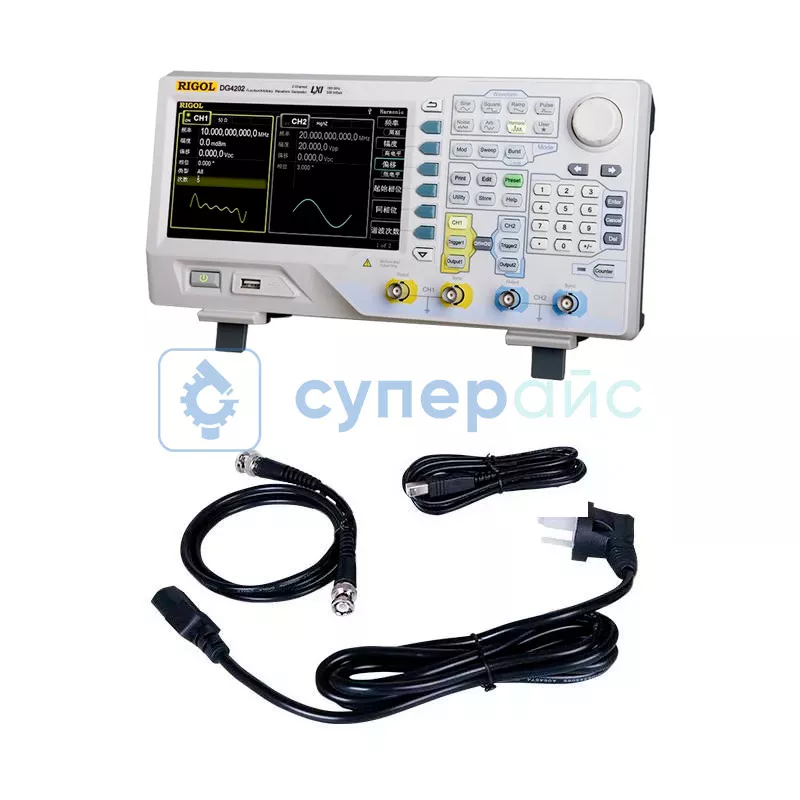

| Комплектация |
генератор сигналов Rigol DG4202 - 1 шт кабель питания - 1 шт BNC кабель - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Соединительный кабель с разъемом BNC и зажимами типа крокодил (BNC-Alligator) |
Универсальный генератор сигналов Rigol DG4202
Цифровой генератор высокочастотных сигналов Rigol DG4202 — универсальное оборудование для создания импульсов различных видов. Этот функциональный генератор сигналов специальной формы представляет собой надёжное устройство с двумя каналами, поддерживающее много функций для разнообразных инженерных задач.
Инструмент для профессиональных применений
Это устройство с расширенной функциональностью, которое даст исследователям всё необходимое для работы. С ним легко создавать разнообразные виды сигналов в исследовательских или инженерных проектах.
Его преимущества:
- Двухканальная конфигурация. Позволяет генерировать параметры на двух каналах одновременно, гарантируя большую гибкость в работе.
- Разнообразие выходных характеристик. Благодаря его возможностям поддерживается генерация различных форм и типов сигналов, от синусоидальных до прямоугольных и импульсных.
- Есть в Госреестре. Сертифицирован для использования в отраслях, где требуется соответствие государственным стандартам.
- Расширенная функциональность. Интуитивно понятный интерфейс и набор функций делают этот прибор выбором как для профессионалов, так и для начинающих пользователей.
Rigol DG4202 — мощный аппарат с достойным функционалом и надёжностью, который подходит для профессионалов, занятых в области измерений и тестирования. Предоставляя точность и гибкость в создании и манипулировании сигналами, он станет помощником как для новичков, так и для инженеров, стремящихся к качественным результатам.
Обзорная таблица генераторов высоких частот Rigol
| Характеристики | DG4202 | DG4062 | DG4102 | DG4162 |
| Диапазон частот | 1 мкГц - 200 МГц | 1 мкГц - 60 МГц | 1 мкГц - 100 МГц | 1 мкГц - 160 МГц |
| Частота дискретизации на канал | 500 | |||
| Минимальная частота, Гц | 0,000001 | |||
| Вид | Настольный (стационарный) | |||
| Количество каналов | 2 | |||
| Амплитуда, Vp-p | < 10 | |||
| Вертикальное разрешение (по амплитуде) | 14 бит | |||
| Виды модуляции | PSK (ФМн)/ ШИМ/ АМ/ ЧМ/ ФМ | |||
| Генератор качающейся частоты (ГКЧ) | Линейная развертка/ Логарифмическая развертка | |||
| Диагональ встроенного дисплея (размер), дюйм | 7 | |||
| Точность, % | 0.0002 | |||
| Интерфейс передачи данных | USB/ LAN | |||
