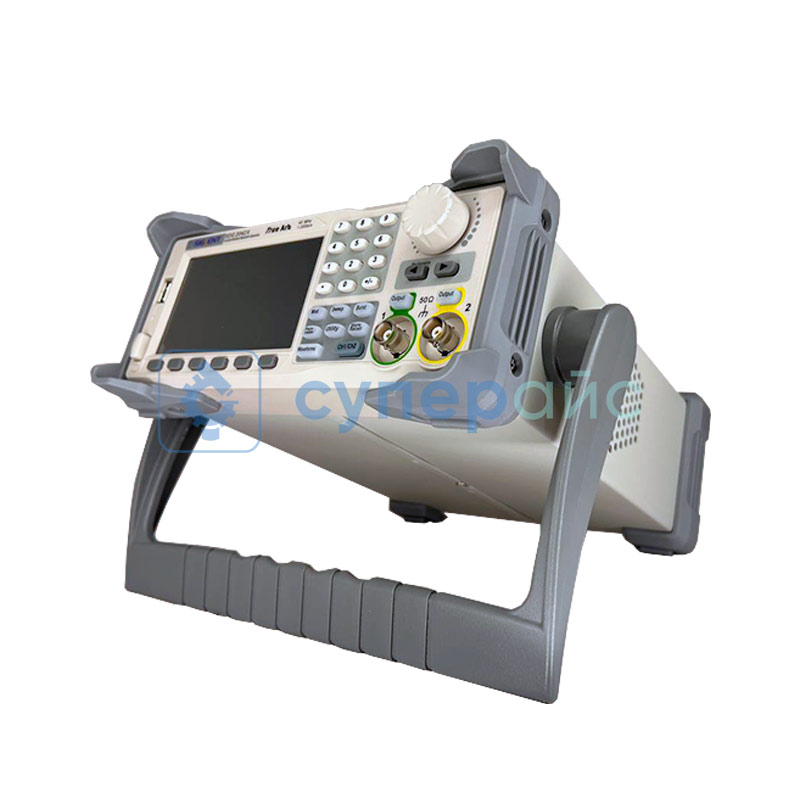

Двухканальный генератор сигналов Siglent SDG2042X
115 120 ₽
115 120 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27298
Модель (серия)
SDG2042X
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDG2042X
Общие данные
Артикул (код товара)
27298
Производитель (бренд)
Модель (серия)
SDG2042X
Страна производства
Гарантия, мес.
12
Основные характеристики
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
40 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
Частота дискретизации на канал, МВыб/с
Встроенный счётчик
Да
Формы сигналов и функции генерации
Виды модуляции
АМн
PSK (ФМн)
ШИМ
АМ
ЧМ
ФМ
PSK (ФМн)
ШИМ
АМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Нет
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Пакетный режим (Burst)
Количество импульсов: период 1 - 100 000, бесконечный, стробирование
Внутренний период: 1 мкс - 1000 с
Источник триггера: внутренний, внешний и ручной
Внутренний период: 1 мкс - 1000 с
Источник триггера: внутренний, внешний и ручной
Дополнительные режимы
AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM
Система измерения
Частотомер
Да (200 МГц)
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Рабочая температура
0 - 40 °C
Рабочая влажность
90 %
Габариты и вес
Габариты прибора
260 х 107 х 295 мм
Габариты упаковки
380 х 335 х 210 мм
Вес брутто, кг
4,3 кг

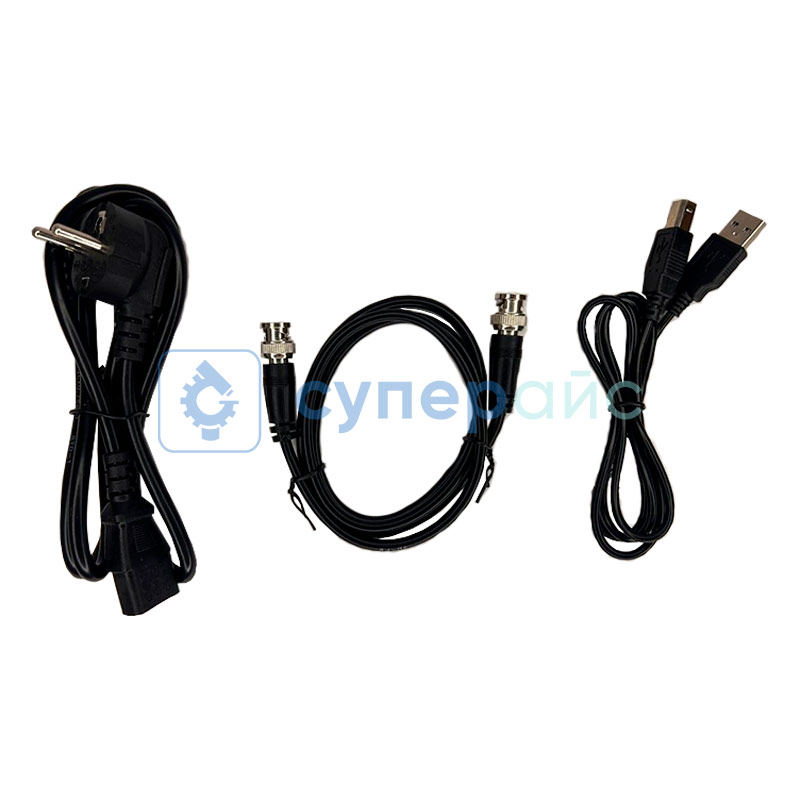

Комплектация
Комплектация
USB кабель - 1 шт;
BNC кабель - 1 шт;
кабель питания - 1 шт;
руководство пользователя - 1 шт
BNC кабель - 1 шт;
кабель питания - 1 шт;
руководство пользователя - 1 шт
Совместимость
Описание Siglent SDG2042X
Обзорная таблица генераторов сигнала Siglent серии SDG
| Характеристики | SDG2042X | SDG2082X | SDG2122X |
| Количество каналов | 2 | ||
| Частотный выход | 40 МГц | 80 МГц | 120 МГц |
| Частота дискретизации | 1,2 Гвыб/с | ||
| Вертикальное разрешение | 16 бит | ||
| Модуляция | AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM | ||
| Частота cинусоидальной волны | 1 мкГц - 40 МГц | 1 мкГц - 80 МГц | 1 мкГц - 120 МГц |
| Дисплей | 4,3-дюймовый (480 x 272 пикселей) ЖК-дисплей | ||
| Интерфейс | USB, LAN | ||

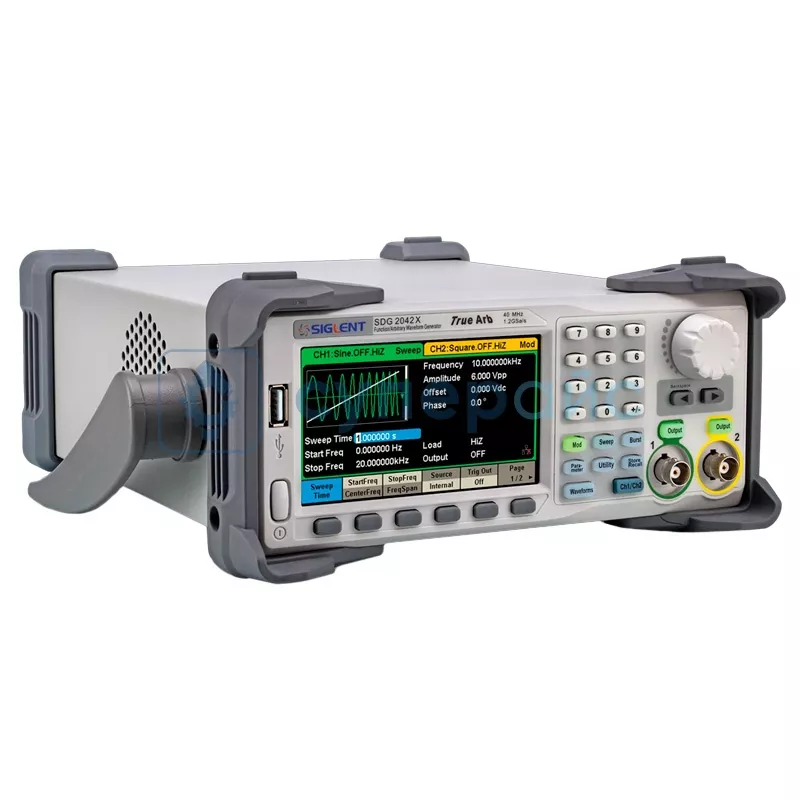

Сигнальный генератор Siglent SDG2042X
Двухканальный генератор сигналов Siglent SDG2042X выступает в качестве современного лабораторного прибора для создания сигналов различной формы. Устройство располагает двумя независимыми каналами для формирования сигналов с заданными пользователем параметрами. Частотный выход 40 МГц обуславливает широкий диапазон генерируемых частот, что расширяет сферу применения при тестировании разнообразных электронных компонентов.
Частота дискретизации 1,2 Гвыб/с помогает получать сигналы высокой точности без искажений. Данная характеристика даёт преимущество при работе со сложными сигнальными формами, требующими детального анализа.
Этот генератор сигналов поддерживает различные типы модуляции, включая:
- am, dsb-am для передачи амплитудно-модулированных вариантов;
- fm, pm для частотной модуляции;
- fsk, ask, psk для цифровой модуляции;
- pwm для управления мощностью.
Информативный ЖК-дисплей прибора отображает параметры генерируемых сигналов в наглядной форме. Четкая визуализация настроек помогает оператору быстро корректировать рабочие режимы.
Интерфейс USB и LAN расширяет функциональность прибора, делая возможным подключение к компьютеру или локальной сети. Это будет полезно при автоматизации измерений или дистанционном управлении.
Двухканальный генератор сигналов такого типа применяют для тестирования электронных схем, настройки радиооборудования, проверки аудиосистем. Исследовательские лаборатории используют приборы такого типа при разработке новых электронных устройств.
Другие сферы, в которых можно использовать SDG2042X:
- проверка цифровых интерфейсов;
- калибровка измерительного оборудования;
- занятия со студентами в технических вузах.
Часто задаваемые вопросы
Какова максимальная выходная частота генератора Siglent SDG2042X?
Два независимых канала выдают синусоидальный сигнал до 40 мегагерц, прямоугольный до 25 мегагерц и импульсный до 1 мегагерца. Разрешение установки частоты составляет 1 микрогерц, что позволяет точно настроить выходной сигнал под полосу пропускания фильтров и резонансные частоты контуров.
Какой принцип формирования сигналов используется в SDG2042X?
Технология TrueArbitrary с частотой дискретизации 1,2 гигавыборок в секунду и разрядностью 16 бит. В отличие от классических DDS-генераторов, здесь произвольная форма сигнала записывается в память точно и воспроизводится без характерных артефактов, что критично для тестирования цифровых коммуникаций и протоколов.
Какие виды модуляций поддерживает генератор SDG2042X?
Поддерживаются амплитудная AM, частотная FM, фазовая PM, частотная манипуляция FSK, амплитудная манипуляция ASK, фазовая манипуляция PSK, широтно-импульсная PWM, развёртка частоты Sweep и пакетный режим Burst. Можно модулировать один канал сигналом другого канала или внешнего источника.

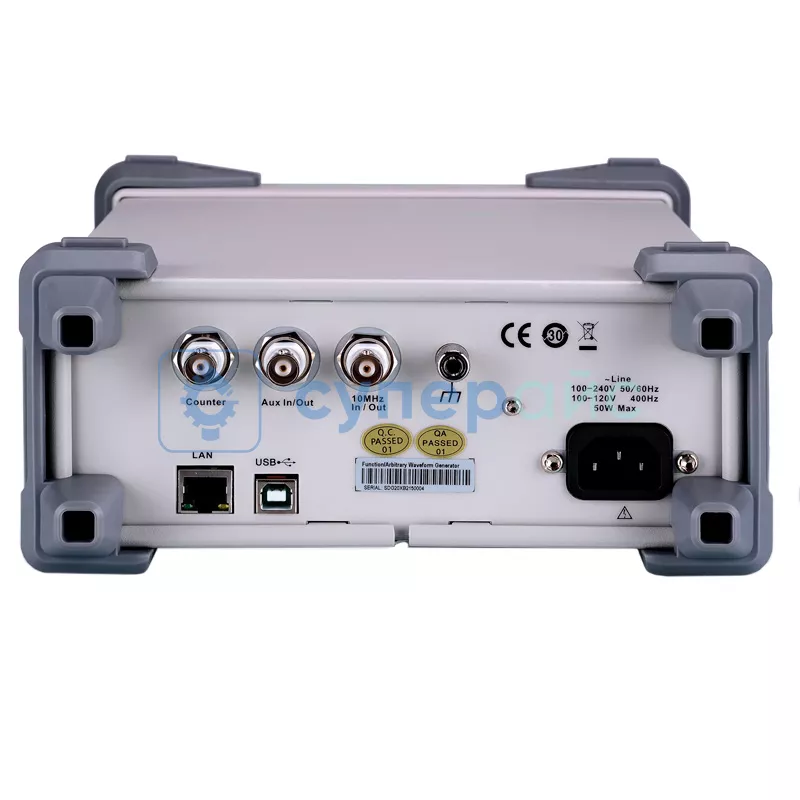

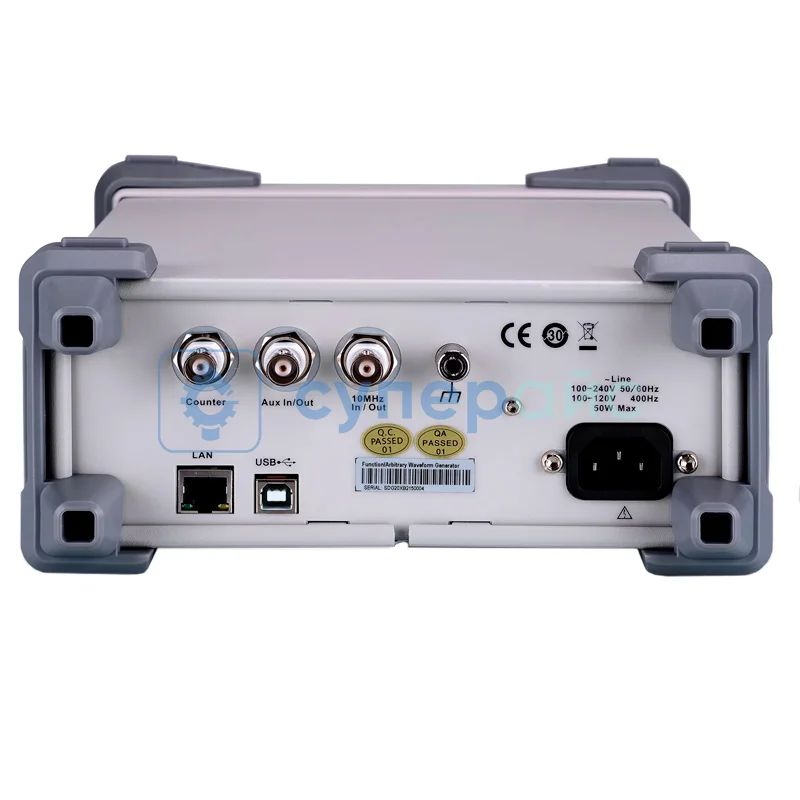

Есть ли у SDG2042X входы и выходы для синхронизации с внешними приборами?
Да, на задней панели расположены разъёмы 10 мегагерц REF IN и REF OUT для синхронизации нескольких генераторов между собой и с внешним эталоном частоты. Также доступны выходы маркеров Marker 1 и Marker 2 для точной привязки осциллографа к определённым точкам произвольного сигнала.
В чём практическое преимущество двухканальной архитектуры SDG2042X?
Два канала с полностью независимой настройкой частоты, амплитуды и смещения позволяют генерировать дифференциальные сигналы, квадратурные модуляции и стереотесты. Встроенная функция Coupling связывает параметры каналов для синхронного изменения частоты или амплитуды обоих выходов одновременно.
Документация и ПО Siglent SDG2042X
Название
Язык
Версия
Размер и тип
Программное обеспечение для генераторов сигналов Siglent серии SDG
Язык:
Английский
Версия:
1.1.0.23R11
Размер и тип:
19,2 МБ,
ZIP
ZIP
Руководство по программированию для генераторов сигналов Siglent серии SDG
Язык:
Английский
Версия:
PG02_E05C
Размер и тип:
1.66 МБ,
PDF
Руководство пользователя для генераторов сигналов Siglent серии SDG2000X
Язык:
Английский
Версия:
UM0202X-E02G
Размер и тип:
1.66 МБ,
PDF
