Генератор сигналов RIGOL DG1062Z универсальный 60 МГц
Код товара: 3007
Количество каналов: 2
Форма сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, произвольные сигналы (160 форм)
Диапазон частот: от 1 мкГц до 60 МГц (для синуса)
Частота дискретизации: 200 МВыб/с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Количество каналов: 2
Форма сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, произвольные сигналы (160 форм)
Диапазон частот: от 1 мкГц до 60 МГц (для синуса)
Частота дискретизации: 200 МВыб/с
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DG1062Z
Характеристики генератора сигналов | |
Характеристики сигнала | |
Количество каналов | 2 |
Полоса пропускания | 60 МГц |
Частота дискретизации | 200 МВыб/с |
Форма сигналов | синусоидальный, прямоугольный, пилообразный, импульсный, белый шум и произвольный сигнал (160 форм) |
Глубина записи | 2 Мб (16 Мб опция) |
Вертикальное разрешение | 14 бит |
Синусоидальный |
гармонические искажения: Типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 30 МГц) < -50 дБн (>30МГц ~ 60 МГц) |
общие гармонические искажения: < 0,075% (10-20 кГц, 0 дБм) | |
негармонические искажения: Типичное (0 дБм) < -70 дБн (DC ~ 10 МГц) < -70 дБн + 6 дБ/октаву (>10 МГц) |
|
фазовый шум: Типичное (0 дБм) -125 дБн/Гц @ 10 кГц |
|
Прямоугольный | время нарастания/спада: < 10 нс (1 Вп-п) типичное |
выброс: < 5 % (100 кГц, 1 Вп-п) типичное | |
коэф.заполнения: 0,01% ~ 99,99% (ограничена установленной частотой) | |
ассиметрия: 1% от периода + 5 нс | |
джиттер (СКЗ): Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
Импульсный | длительность импульса: ≥ 16 нс (ограничена установленной частотой) |
время нарастания/спада: ≥ 10 нс (ограничена установленной частотой и длительностью импульса) | |
выброс: < 5 % (1 Вп-п) типичное | |
джиттер (СКЗ) : 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
Пилообразный | нелинейность: < 1% (1 кГц, 1 Вп-п, 100% симметрия) |
симмметрия: 0 ~ 100% | |
Специальная форма |
максимальное количество точек участвующих в формировании сигнала: 8 ~ 2 М точек (16 М точек опция) |
вертикальное разрешение: 14 бит | |
частота дискретизации: 200 Мвыб/сек | |
время нарастания: < 5 нс (1 Вп-п) | |
джиттер (СКЗ): 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
Характеристики частоты | |
Диапазоны частот |
синусоидальный : 1 мкГц ~ 60 МГц прямоугольный: 1 мкГц ~ 25 МГц импульсный : 1 мкГц ~ 25 МГц пилообразный: 1 мкГц ~ 1 МГц гармоники: 1 мкГц ~ 20 МГц белый шум (Гаусс): полоса 60 МГц (-3дБ) сигнал произвольной формы: 1 мкГц ~ 20 МГц |
Разрешение по частоте | 1 мкГц |
Точность установки (18°C ~ 28°C) | ±1 ppm |
Характеристики выхода: | |
Амплитуда (50 Ом) |
2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 2,5 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц) |
Точность установки | ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) |
Неравномерность АЧХ |
Типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) |
Единицы установки | Вп-п, Вскз, дБм |
Разрешение | 0,1 мВпп или 4 бит |
Импеданс | 50 Ом (типичное) |
Защита выхода | от короткого замыкания, автоматическое отключение выхода при перегрузке |
Модуляция: | |
Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
Частотомер: |
|
Измеряемый параметр |
частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения |
Диапазон измерения частоты |
1 мrГц ~ 200 МГц |
Разрешение по частоте |
7 разрядов/с (время счета = 1 с) |
Диапазон периода |
5 нс ~ 16 дней |
Характеристики генератора пачки импульсов | |
Количество импульсов | 1 ~ 1000000 или бесконечное |
Общие характеристики | |
Тип дисплея |
жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов |
Питание | 100~240 В АСскз,45~440 Гц, CATII |
Интерфейс |
USB устройство, USB хост , LAN |
Потребляемая мощность |
не более 40 Вт |
Рабочая температура |
10°C...40°C |
Габариты |
261,5 х 112 х 318,4 мм |
Вес | 3,2 кг (в упаковке 4,5 кг) |
Комплектация | генератор сигналов RIGOL DG1062Z – 1 шт |
генератор сигналов – 1 шт кабель USB – 1 шт сетевой кабель - 1 шт BNC кабель – 2 шт инструкция по эксплуатации – 1 шт |
|
Совместимость |
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
Генератор сигналов начального уровня или эконом-класса RIGOL DG1062Z
Двухканальный, инновационный, многофункциональный прибор DG1062Z — цифровой генератор сигналов из серии RIGOL DG1000Z.
Функции генератора стандартных и пользовательских форм сигналов
Модели серии отличаются характеристиками, кроме основных типов меняющегося напряжения имеют возможность генерирования шума, получения аналоговой или цифровой модуляции.
Модулирование — АМ/FM. Прибор можно использовать как генератор гармоник или включить режим свипирования частоты. Кроме синусоидальных, прямоугольных, пилообразных импульсов можно получать сигнал произвольной формы. Способ получения импульсов — DDS. Функции генератора стандартных и пользовательских форм сигналов разнообразны.
Отличительные особенности
- Генератор DG1062Z имеет улучшенные рабочие характеристики, хорошее соотношение цены/качества.
- Портативное, защищенное исполнение позволяет использовать его в сфере образования, исследований, разработок, производства и тестирования.
- Верхняя граница выходной частоты для синусоидального напряжения равна 60 МГц, при частоте дискретизации 200 МВыб/с.
- В памяти сохранено 160 форм «готовых» сигналов.
- При стандартной комплектации глубина памяти составляет 2 млн. точек.
- Благодаря функции DDS стабилизация, четкость изображения, отсутствие шумов, искажений, практически безупречны.
- В случае жестких требований границам импульсов генератор сигналов RIGOL DG1062Z снижает схемотехническими способами время нарастания/убывания до 200 пс.
- Имеющиеся в памяти импульсы применяются в инженерных исследованиях, медицинской аппаратуре, автоэлектронике, математической обработке физических процессов и других областях.
- Частотная дискредитация.
- Редактирование сигнала.
- Генерирование гармоник 8-го порядка.
- Осуществление модуляции PM, ASK, FSK, PSK и PWM.

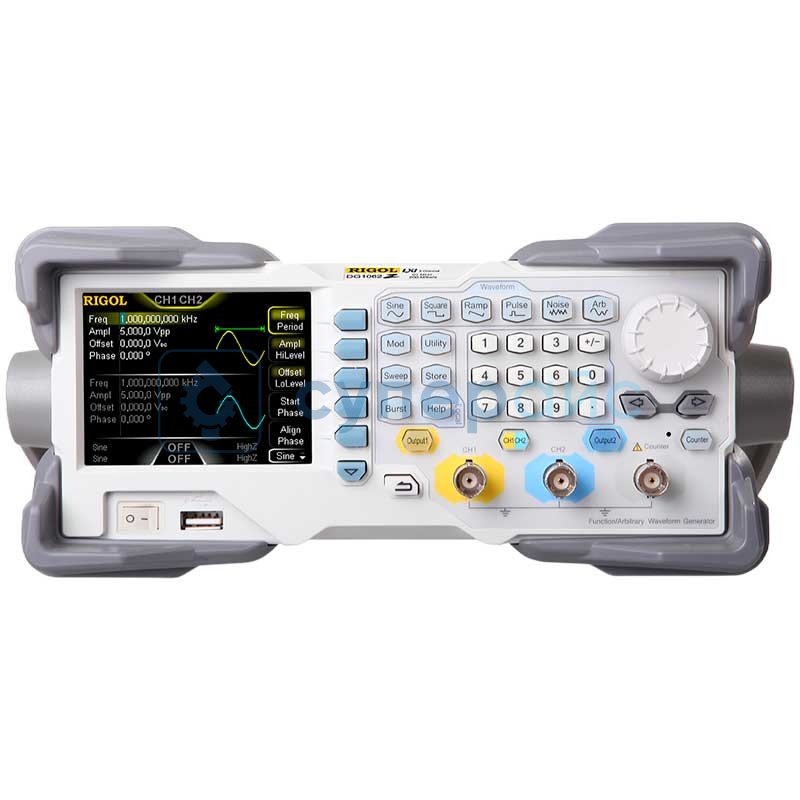

Удобный интерфейс
По замыслу разработчиков число кнопок на передней панели, для удобства, не сводилось к минимуму. Встроенный частотомер, работающий в диапазоне до 200 МГц, улучшает удобство пользования прибором. Режим отображения одного или обоих каналов, справочной системы, настройка совмещения фаз и установка начальной фазы, а также, заполнения канала делают прибор удобным, эффективным, как и использование стандартных портов USB Host, USB Device, LAN.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
