Логический анализатор KINGST LA5016
Технические характеристики
| Характеристики входа | |
|
Количество каналов |
16 |
| Максимальная частота дискретизации |
500 МГц |
|
Пропускная способность |
80 МГц |
|
Минимальная ширина захватываемого импульса |
6,25 нс |
| Размер памяти | 1 Гб |
|
Глубина выборки |
50 Гб/канал |
| Максимальная глубина сжатия | 10 Гб/канал |
|
Диапазон входного напряжения |
-50 В / +50 В |
|
Входное сопротивление |
220 КОм |
| Емкость | 12 пФ |
| Пороговое напряжение | от -4 В до +4 В (шаг 0,01 В) |
| Характеристики ШИМ - выхода | |
|
Количество каналов |
2 |
|
Диапазон частот |
от 0,1 МГц до 20 МГц |
|
Шаг настройки частоты ШИМ - генератора |
10 нс |
|
Шаг настройки ширины импульса ШИМ -генератора |
5 нс |
|
Выходное напряжение ШИМ-генератора |
+3,3 В |
|
Выходное сопротивление ШИМ-генератора |
50 Ом |
| Характеристики иcточника питания | |
| Порт | USB 2.0 / 3.0 |
|
Потребление в режиме ожидания |
200 мА |
| Максимальный потребляемый ток | 400 мА |
|
Общие характеристики |
|
| Поддерживаемые стандартные протоколы | UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, Simple Parallel, PS/2 Keyboard/Mouse, UNI/O, USB1.1 |
| Поддерживаемые операционные системы | Windows XP, Vista, Windows 7/8/10(32/64bit) |
| Размеры | 128 мм х 88 мм х 26 мм |

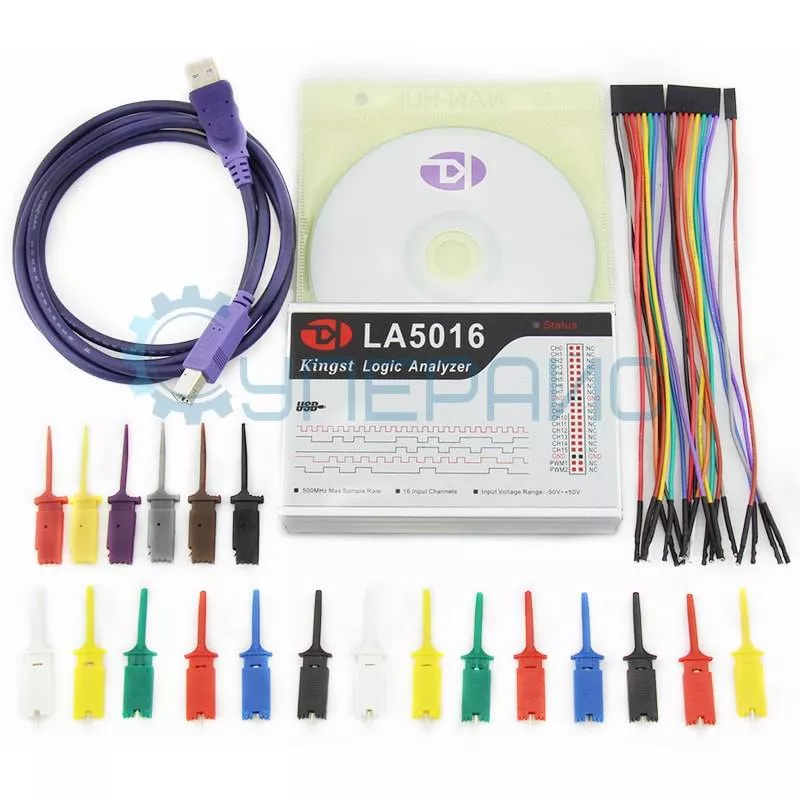

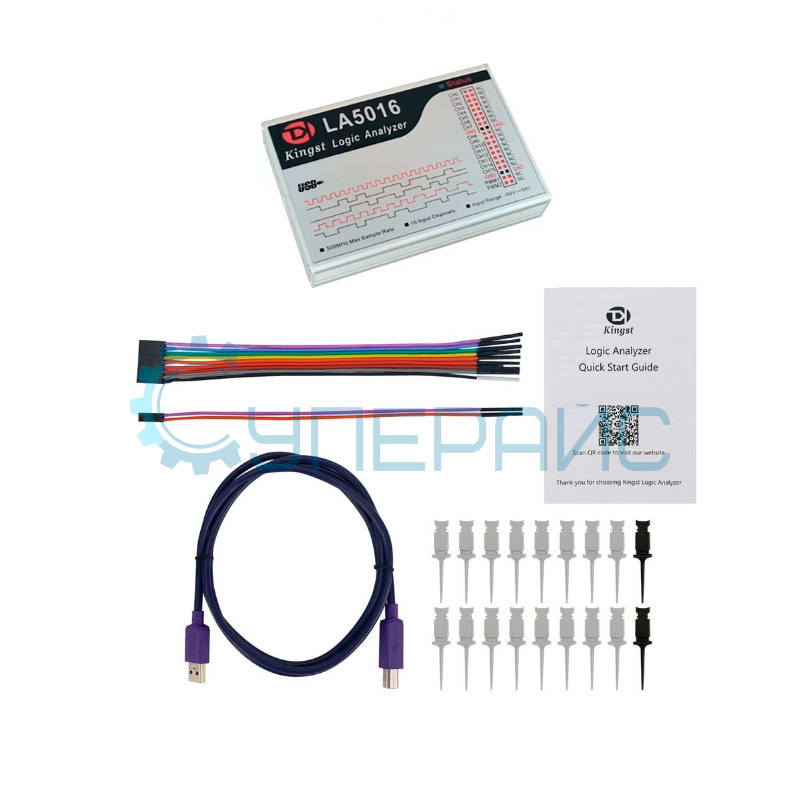

| Комплектация | логический анализатор KINGST LA5016 – 1 шт |
|
|
9p кабель (гребенка) – 2 шт 2p кабель (гребенка) – 1 шт клипсы – 20 шт кабель USB – 1 шт диск с программным обеспечением - 1 шт |

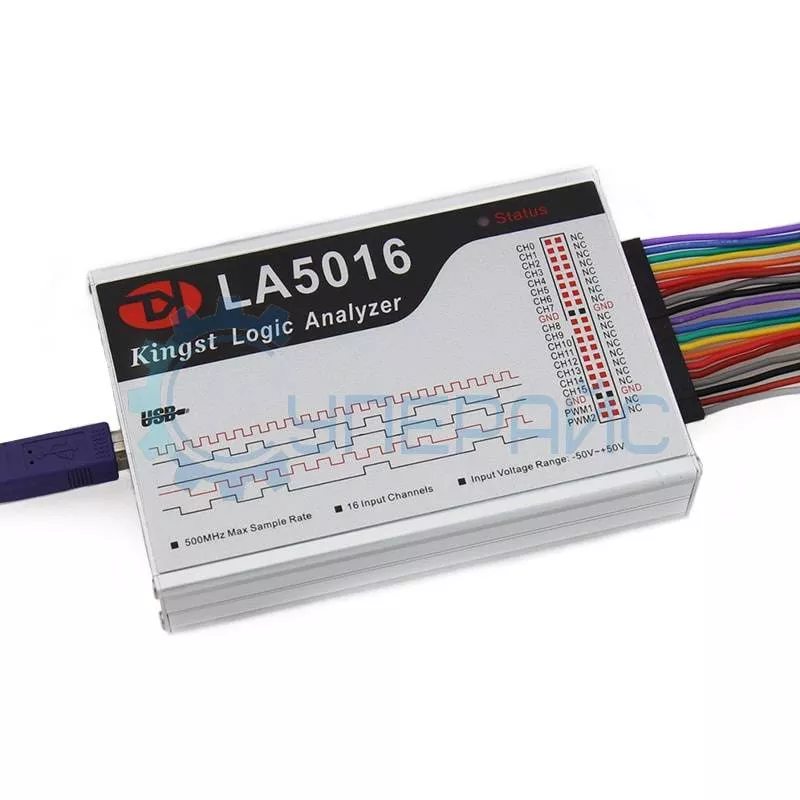

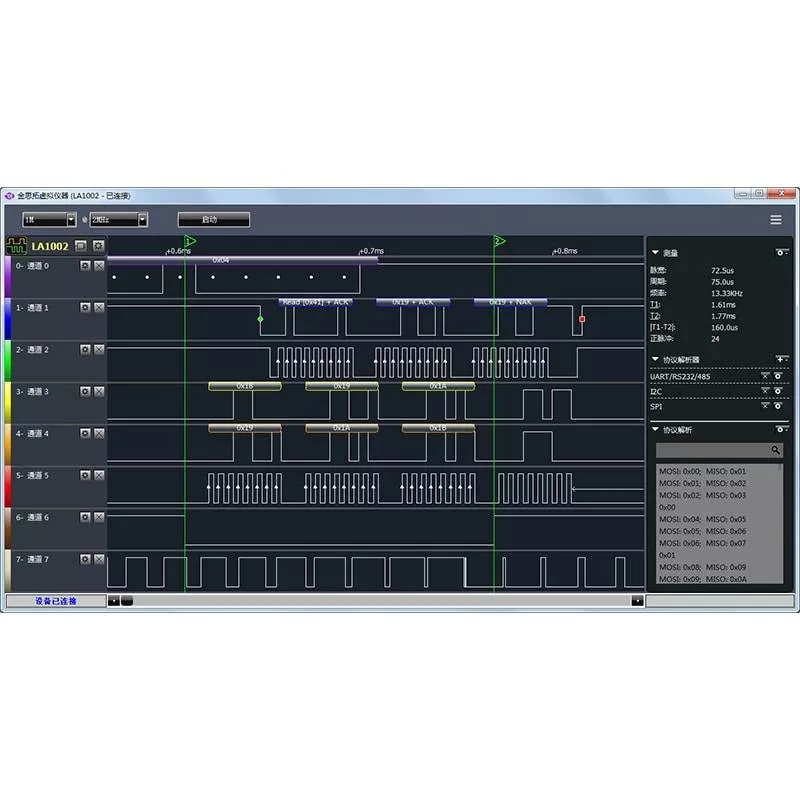

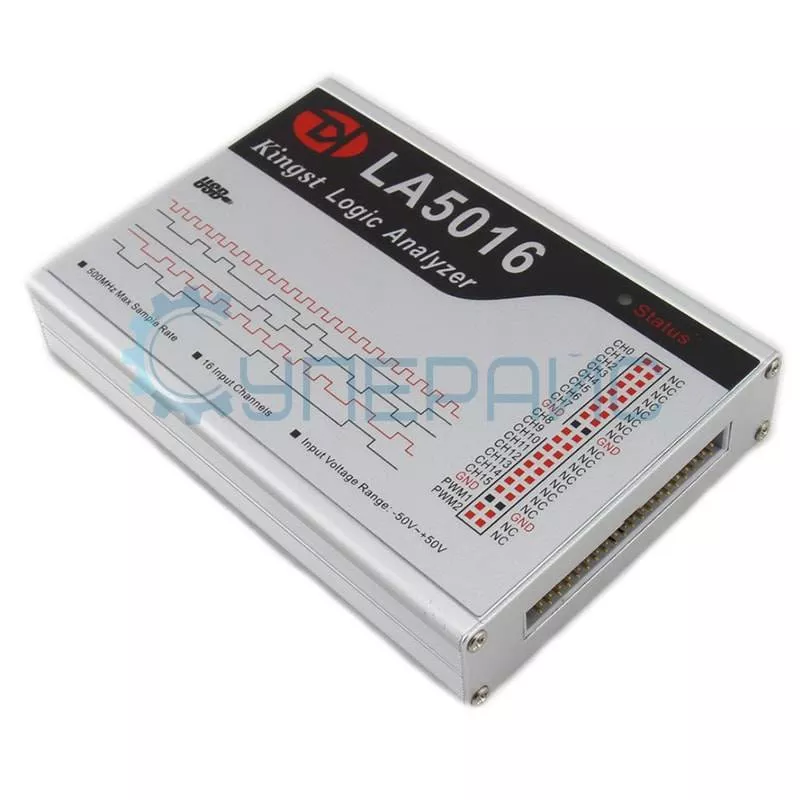

Логический анализатор KINGST LA5016 - это портативный прибор с питанием по USB, обладающий широкими возможностями по записи и анализу цифровых сигналов. Он удобен в применении и имеет продуманный, интуитивно понятный интерфейс управления. Для использования логического анализатора необходимо скачать и установить на компьютер специальное программное обеспечение для работы с устройством, позволяющее проводить динамический анализ полученной информации с каналов передач. Логический анализатор KINGST LA5016 имеет 16 входных каналов с частотой дискретизации до 500 МГц, а также буфер длиной 1Гб выборок на канал, обеспечивающий высокую точность временных измерений довольно больших потоков данных. Прибор поставляется с необходимым набором шлейфов и зажимов для подключения к объекту тестирования.
Скачать инструкцию пользователя логического анализатора KINGST LA5016 (1,33 МБ, англ.)
Программное обеспечение:
Скачать программное обеспечение для логического анализатора KINGST LA5016(англ.)
