USB логический анализатор-приставка DreamSourceLab DSLogic U3Pro16
Лидер продаж
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
43 950 ₽
43 950 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
7967
Модель (серия)
DSLogic U3Pro16
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Официальный дистрибьютор DreamSourceLab в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики DreamSourceLab DSLogic U3Pro16
Общие данные
Артикул (код товара)
7967
Производитель (бренд)
Модель (серия)
DSLogic U3Pro16
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Встроенная память, Мбит
Вход. напряжение (макс), В
Вход. сопротивление, кОм
Кол-во цифровых каналов
Макс. частота дискретизации, МГц
Мин. импульс захвата, нс
Полоса пропускания, МГц
50
Пороговое напряжение (логические уровни), В
0,0 ~ 5,0 (шаг 0,1)
Протоколы и анализ
Автоизмерения
Ширина импульса
Период
Частота
Рабочий цикл
Период
Частота
Рабочий цикл
Анализ протоколов и интерфейсов
I2C
SPI
UART
CAN
PWM
1-WIRE
I2S
JTAG
SWD
IR NEC
MDIO
SD CARD
USB
SPI
UART
CAN
PWM
1-WIRE
I2S
JTAG
SWD
IR NEC
MDIO
SD CARD
USB
Встроенные функции и опции
Встроенная память, Мбит
Дополнительно
Нет
Описание DreamSourceLab DSLogic U3Pro16
Технические характеристики DreamSourceLab DSLogic U3Pro16
| Количество каналов | 16 |
| Максимальная частота дискретизации | 1 ГГц |
| Максимальная полоса пропускания | 50 МГц |
| Режим потока (глубина выборки) |
1 ГГц при использовании 3 каналов 500 МГц при использовании 6 каналов 250 МГц при использовании 12 каналов 125 МГц при использовании 16 каналов |
| Режим буфера (частота сэмплирования) |
1 ГГц при использовании 8 каналов 500 МГц при использовании 16 каналов |
| Максимальная глубина |
2 Гб (режим буфера) 16 Гб (режим потока) |
| Внутренняя память | 2 Гбит |
| Минимальный импульс захвата | 2 нс |
| Пороговое напряжение | 0 - 5 В (шаг 0,1 В) |
| Диапазон входного напряжения | от - 30 В до 30 В |
| Входное сопротивление | 250 кОм, 13 пФ |
| Анализ протоколов | I2C, SPI, UART, CAN, PWM, 1-WIRE, I2S, JTAG, SWD, IR NEC, MDIO, SD CARD, USB сигнал |
| Формат данных для анализа | CSV, VCD, GNUPLOT и другие форматы |
| Автоматические измерения | ширина импульса, период, частота, рабочий цикл |
| Общие характеристики | |
| Интерфейс | USB 3.0 |
| Напряжение источник питания | 5 В DC ± 5 % |
| Потребляемая мощность | ≤ 2,5 Вт |
| Поддержка программного обеспечения |
Windows XP, VISTA, 7, 8, 10 Mac OS x 10.12 или выше Linux Ubuntu, Fedora, Arch и другие |
| ESD защита | есть |
| Материал корпуса | алюминий с ЧПУ |
| Длина кабеля USB Type-C | 1 м |
| Габариты | 320 x 100 x 65 мм |
| Вес брутто | 450 г |

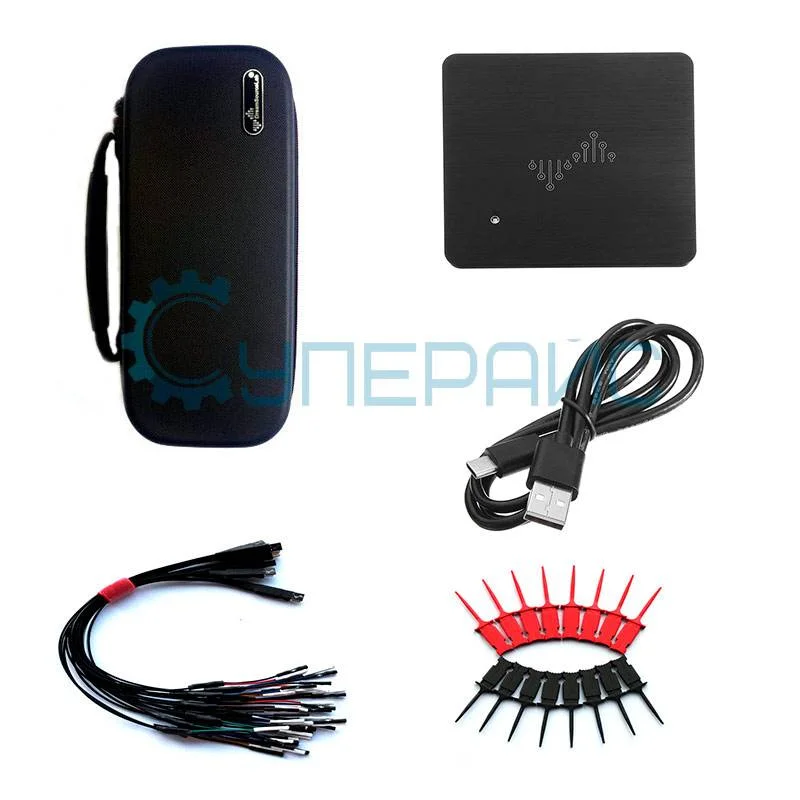

| Комплектация |
логический анализатор DreamSourceLab DSLogic U3Pro16 - 1 шт кабель USB Type-C - 1 шт микрощупы - 1 комплект тестовые зажимы - 18 шт чехол для хранения - 1 шт |
Логический анализатор DreamSourceLab DSLogic U3Pro16: инновации для сложных задач
Логический анализатор DSLogic U3Pro16 от DreamSourceLab — это решение для профессионалов, требующих максимальной точности в анализе цифровых систем. С поддержкой 16 каналов и частотой дискретизации до 1 ГГц он способен фиксировать импульсы длительностью всего 2 нс, что делает его незаменимым при работе с высокоскоростными интерфейсами, такими как USB 3.0 или CAN. Устройство сочетает компактность (79×74×9 мм) и мощность, благодаря чему подходит как для лабораторных исследований, так и для полевых испытаний. Максимальная скорость дискретизации 1GHz обеспечивает захват сигналов с частотой до нескольких ГГц.
Особенности, которые выделяют U3Pro16:
- Гибкая настройка частоты: В буферном режиме частота достигает 1 ГГц при задействовании 8 каналов, а при полной нагрузке (16 каналов) — 500 МГц. Это позволяет адаптировать анализ под требования проекта без потери детализации. Режим sample rate позволяет гибко управлять соотношением между количеством каналов и скоростью захвата.
- Глубокий захват данных: Встроенная память объемом 2 Гбит и глубина выборки до 16 Гб в потоковом режиме обеспечивают длительную запись сигналов без пропусков. Объём буфера в гигабитах позволяет записывать продолжительные сессии анализа.
- Расширенная защита: ESD-защита и устойчивость к перепадам напряжения (±30 В) гарантируют надежность даже в нестабильных условиях.
Анализатор поддерживает 18 цифровых протоколов, включая I2S, SWD, SD Card и IR NEC, что расширяет его применение в IoT-разработке, автомобильной электронике и телекоммуникациях. Регулируемое пороговое напряжение (0–5 В с шагом 0.1 В) и низкое входное сопротивление (250 кОм) позволяют точно настраивать устройство под различные логические уровни, минимизируя погрешности. Универсальный интерфейс USB 3.0 обеспечивает быструю передачу данных на компьютер.
Практические преимущества:
- USB 3.0 интерфейс ускоряет передачу данных, а потребляемая мощность (≤2.5 Вт) делает устройство энергоэффективным.
- Чехол для хранения и 18 тестовых зажимов в комплекте упрощают транспортировку и подключение в стесненных условиях.
- Кроссплатформенное ПО совместимо даже с устаревшими ОС (Windows XP), сохраняя данные в CSV, VCD и других форматах для последующей обработки.
DSLogic U3Pro16 идеален для инженеров, работающих с FPGA-проектами или отлаживающих высокочастотные шины. Его архитектура оптимизирована для минимизации задержек, а поддержка автоматических измерений (частота, рабочий цикл) сокращает время на рутинные задачи.
Обзорная таблица логических анализаторов DreamSourceLab
| Характеристики | DSLogic U3Pro32 | DSLogic U3Pro16 | DSLogic U2Basic | DSLogic Plus |
| Количество каналов | 32 | 16 | 16 | 16 |
| Максимальная частота дискретизации | 1 ГГц | 1 ГГц | 100 МГц | 400 МГц |
| Максимальная полоса пропускания | 50 МГц | 50 МГц | 30 МГц | 50 МГц |
| Максимальная глубина |
2 Гб (режим буфера) 16 Гб (режим потока) |
2 Гб (режим буфера) 16 Гб (режим потока) |
16 Гб (режим буфера) 64 Мб (режим потока) |
16 Гб (режим буфера) 256 Мб (режим потока) |
| Внутренняя память | 2 Гбит | 2 Гбит | 54 Мбит | 256 Мбит |
| Минимальный импульс захвата | 2 нс | 2 нс | 5 нс | 5 нс |
| Входное сопротивление | 250 кОм, 13 пФ | 250 кОм, 13 пФ | 250 кОм, 7 пФ | 250 кОм, 10 пФ |
| Формат данных для анализа | CSV, VCD, GNUPLOT и другие форматы | |||
| Автоматические измерения | ширина импульса, период, частота, рабочий цикл | |||
| Интерфейс | USB 3.0 | USB 3.0 | USB 2.0 | USB 2.0 |
| ESD защита | есть | |||
Часто задаваемые вопросы
Какова максимальная частота дискретизации DSLogic U3Pro16?
Максимальная частота дискретизации достигает 1 ГГц при использовании 4 каналов. В 16-канальном режиме частота составляет 250 МГц, что более чем достаточно для анализа шин SPI, I2C, UART, CAN и низкоскоростного USB. Глубокий буфер позволяет захватывать длинные пакеты данных без потерь даже при высоких частотах.
Сколько каналов поддерживает U3Pro16?
Анализатор оснащен 16 цифровыми входами с защитой от перенапряжения до ±50 В. Каждый канал имеет программируемый порог срабатывания (0,8–3,3 В или 5 В TTL), что позволяет исследовать смешанные 3,3- и 5-вольтовые логические уровни без дополнительных делителей и преобразователей уровней.
Какое ПО используется для просмотра сигналов?
Работает с бесплатным кроссплатформенным ПО DSView для Windows, Linux и macOS. Программа поддерживает декодирование более 100 протоколов, включая I2C, SPI, UART, CAN, LIN, 1-Wire, JTAG, SDIO и многие другие. Интерфейс позволяет назначать цвета каналам, добавлять маркеры и экспортировать данные в CSV. Экспорт данных в форматах VCD и CSV позволяет анализировать сигналы в сторонних программах типа PulseView.
Нужен ли внешний источник питания?
Нет, устройство питается исключительно через порт USB 3.0 и потребляет до 500 мА. Встроенная буферная память объемом 2 Гбит позволяет захватывать длинные посылки без пропусков даже при высокой загрузке шины и взаимодействии с медленным хостом. Это делает анализатор полностью портативным.
Чем U3Pro16 выделяется среди недорогих клонов Saleae?
U3Pro16 предлагает вдвое больше каналов (16 против 8), встроенный буфер памяти и частоту дискретизации до 1 ГГц. Кроме того, поддерживаются активные щупы и модули расширения, что отсутствует в большинстве бюджетных клонов и делает его профессиональным инструментом для серьезной разработки. Поддержка активных щупов и внешних триггеров делает U3Pro16 полноценным профессиональным инструментом.
Документация и ПО DreamSourceLab DSLogic U3Pro16
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации логического анализатора DreamSourceLab DSLogic U3Pro16
Язык:
Русский
Размер и тип:
2,13 МБ,
PDF
Спецификация для USB логического анализатора DreamSourceLab DSLogic U3Pro16
Язык:
Английский
