Дисплей OLED 0.95 дюйма, SPI/I2C, RGB
Артикул (код товара): 10467
470 ₽
470 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 85 шт.
Артикул (код товара)
10467
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OLED 0.95 дюйма
Общие данные
Артикул (код товара)
10467
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание OLED 0.95 дюйма
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OLED дисплея 0.95"
| Характеристики OLED дисплея | |
| Тип матрицы |
OLED (не требуется подсветка дисплея) |
|
Размер экрана |
0.95" |
| Разрешение |
96 х 64 |
| Цвет изображения | цветной (RGB) |
| Угол обзора |
> 160° |
| Поддержка платформ |
полностью совместим с Arduino, контроллерами 51 серии, MSP430 серии, STM32 / 2, КСО IC и т.д. |
| Драйвер IC |
SSD1331 |
| Разъем | 7-pin |
|

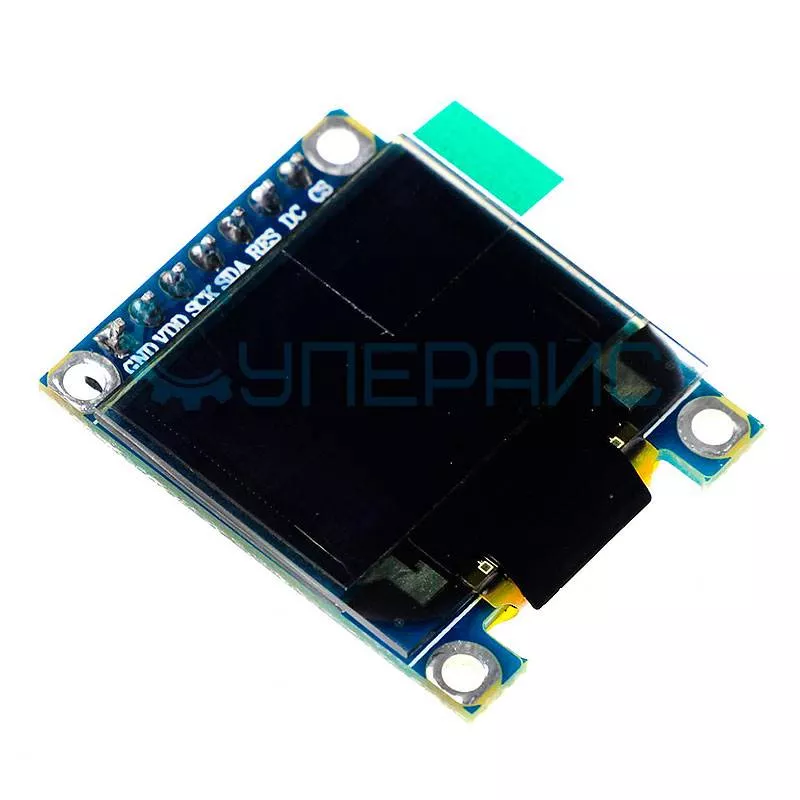

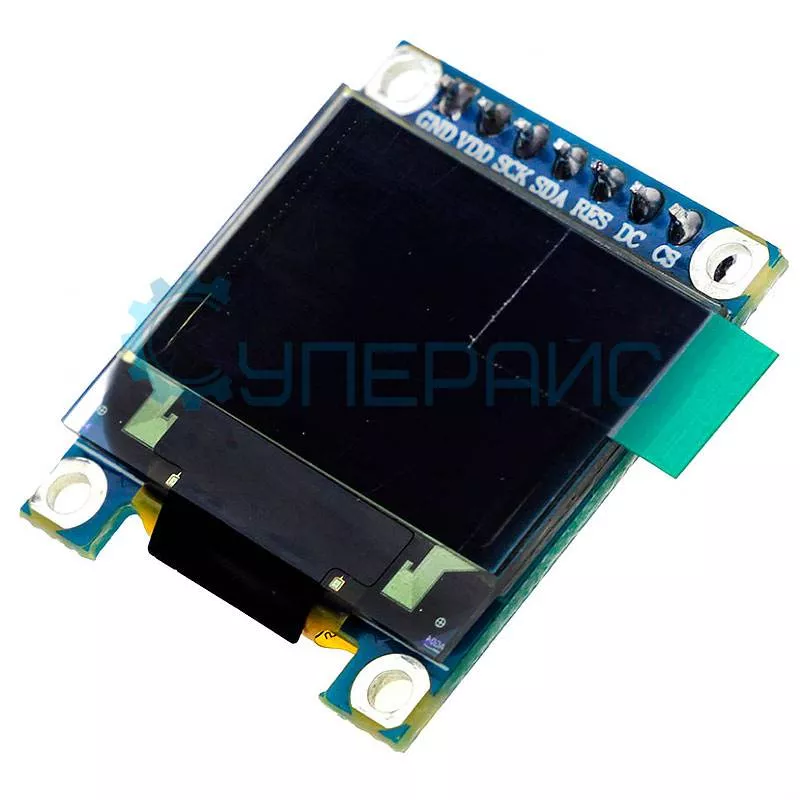

Цоколёвка разъема: |
GND: общий VCC: напряжение питания (3.3 В - 5 В), SCL: шина тактирования данных, SDA: шина данных RES: перезагрузка, сигнал сброса, активный низкий уровень DC: выбор команды/данные, низкий уровень для команд, высокий для данных CS: активный низкий уровень |
| Общие характеристики | |
| Интерфейс |
SPI, I2C |
| Энергопотребление |
при полном свечении экрана 0.08 Вт |
| Рабочее напряжение |
3.3 В ~ 5 В, постоянного тока |
|
Рабочая температура |
- 30°С - 70°С |
| Относительная влажность | 10 % ~ 95 % |

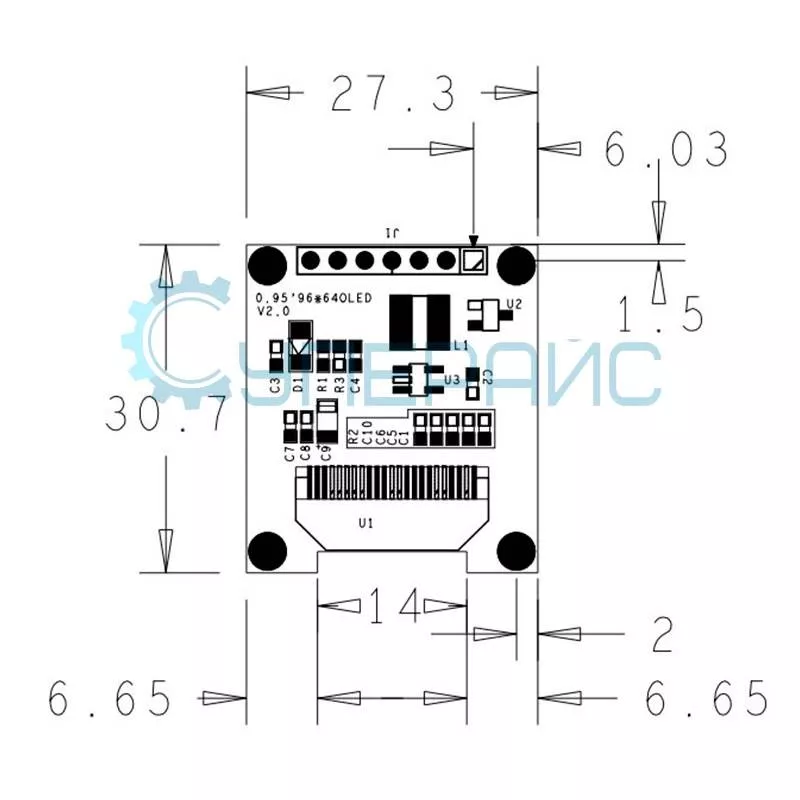

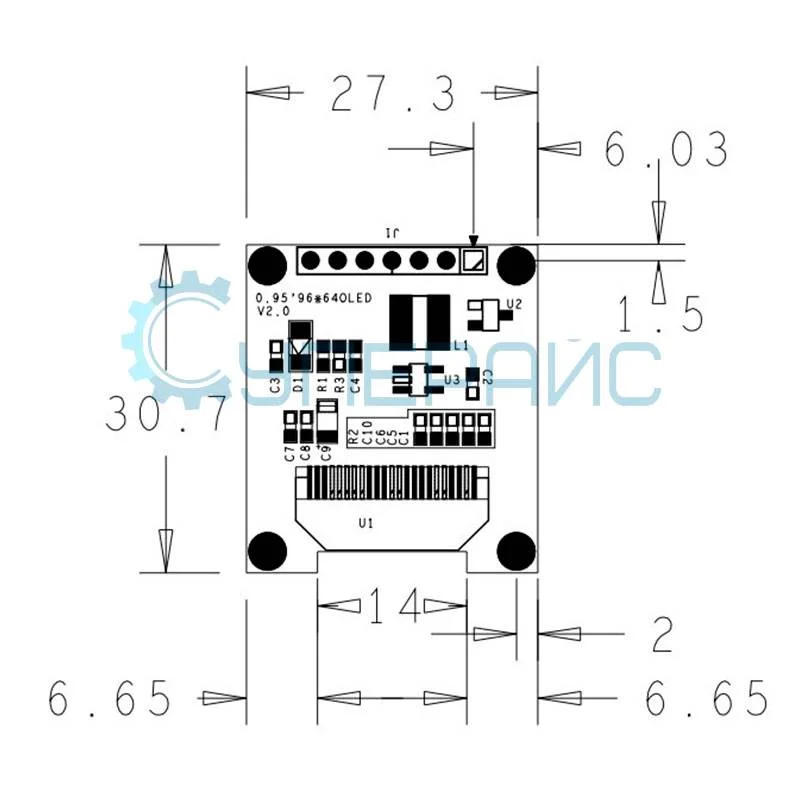

| Габариты изделия | 27 х 27 х 4 мм |
| Габариты упаковки | 40 х 40 х 25 мм |
| Вес |
∼ 10 г |
| Комплектация |
OLED дисплей 0.95" RGB - 1 шт |
Подключение к Arduino UNO
| SSD1331 |
Arduino UNO |
Arduino Mega |
|
GND |
GND |
GND |
|
VCC |
3.3 V |
3.3 V |
|
SCL |
D13 | D52 |
|
SDA |
D11 | D51 |
| RST | D8 | D8 |
| DC | D9 | D9 |
| CS | D10 | D10 |
Часто задаваемые вопросы
Что выбрать - SPI или I2C для подключения?
SPI передаёт данные быстрее, поэтому подходит для анимации, графиков и частого обновления кадра, но занимает больше выводов микроконтроллера. I2C использует всего две линии и удобен, когда свободных ножек мало или на шине уже висят другие устройства. Для статичных показаний хватает I2C, для динамичного интерфейса выбирают SPI.
Чем OLED лучше обычного жидкокристаллического экрана?
Каждый пиксель OLED светится самостоятельно, поэтому подсветка не нужна, чёрный выглядит действительно чёрным, а контраст и углы обзора заметно выше. Тёмный интерфейс потребляет меньше энергии. Жидкокристаллические модули выигрывают в яркости под прямым солнцем и не подвержены выгоранию, из-за чего их предпочитают для уличных приборов.
Подойдёт ли дисплей к плате на микроконтроллере?
Совместимость определяют напряжение питания, уровни логики и наличие библиотеки под контроллер дисплея. Большинство популярных плат работают с такими модулями напрямую либо через простой согласователь уровней. Учитывайте объём оперативной памяти: цветной кадр требует буфера, и на слабых микроконтроллерах экран обновляют частями либо рисуют без полного буфера.
Выгорает ли такой экран со временем?
Органические светодиоды постепенно теряют яркость, и статичная картинка с одинаковыми элементами оставляет заметный след. Снижают эффект уменьшением яркости, тёмным фоном, периодическим смещением элементов интерфейса и гашением экрана в простое. Для приборов с постоянно включённым одинаковым изображением стоит рассмотреть жидкокристаллический модуль вместо органического.
Документация и ПО OLED 0.95 дюйма
Название
Язык
Версия
Размер и тип
Спецификация на микросхему SSD1331 (Datasheet)
Язык:
Английский
Размер и тип:
1.41 Мб,
PDF
Библиотека для работы с контроллерами 51 серии для OLED дисплеев 0.95"
Язык:
Размер и тип:
5.4 Мб,
rar
rar
Библиотека для управления OLED дисплеями 0.95" в Arduino
Язык:
Размер и тип:
658 Кб,
rar
rar
Блиблиотека OLED дисплея 0.95" для STM32 микроконтроллеров
Язык:
Размер и тип:
642 Кб,
rar
rar
