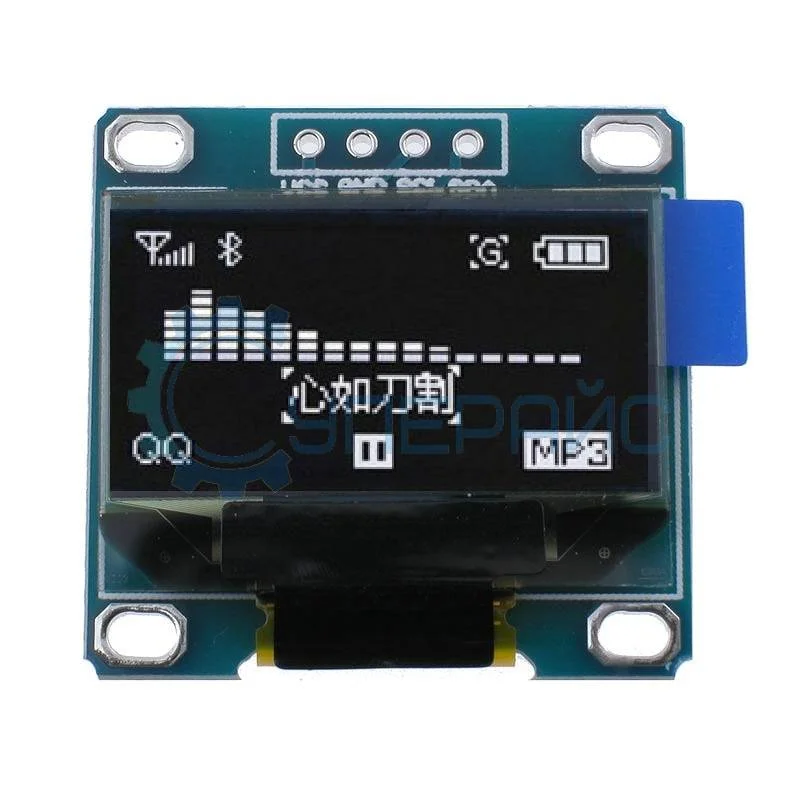

OLED дисплей 0.96 дюйма 128x64, I2C IIC, белый, модуль для Arduino
Артикул (код товара): 10313
НДС 22%
460 ₽
460 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 54 шт.
Артикул (код товара)
10313
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OLED 0.96 дюйма 128x64
Общие данные
Артикул (код товара)
10313
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание OLED 0.96 дюйма 128x64
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OLED дисплея 0.96"
| Характеристики OLED дисплея | |
| Тип матрицы |
OLED (не требуется подсветка дисплея) |
|
Размер экрана |
0.96" |
| Разрешение |
128 х 64 |
| Цвет изображения | белый |
| Угол обзора |
> 160° |
| Поддержка платформ |
полностью совместим с Arduino, контроллерами 51 серии, MSP430 серии, STM32 / 2, КСО IC и т.д. |
| Драйвер IC |
SSD1306 |
| Разъем | 4-pin |
|

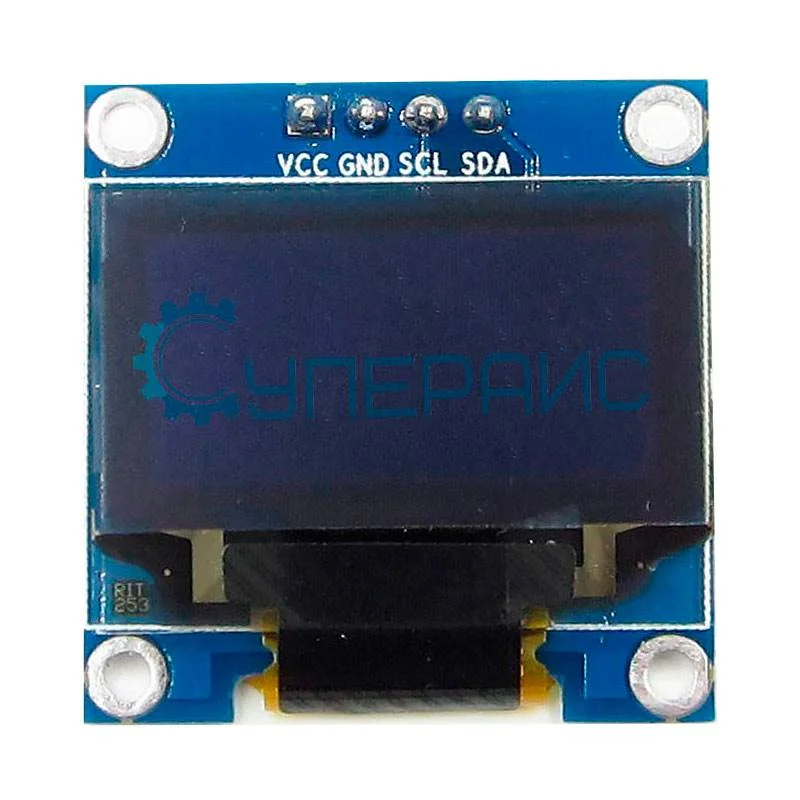

Цоколёвка разъема: |
VCC: напряжение питания (3.3 В - 5 В) GND: общий SDA: шина данных SCL: шина тактирования данных |
| Общие характеристики | |
| Интерфейс |
I2C IIC |
| Энергопотребление |
при полном свечении экрана 0.04 Вт |
| Рабочее напряжение |
3 В ~ 5 В, постоянного тока |
|
Рабочая температура |
- 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |

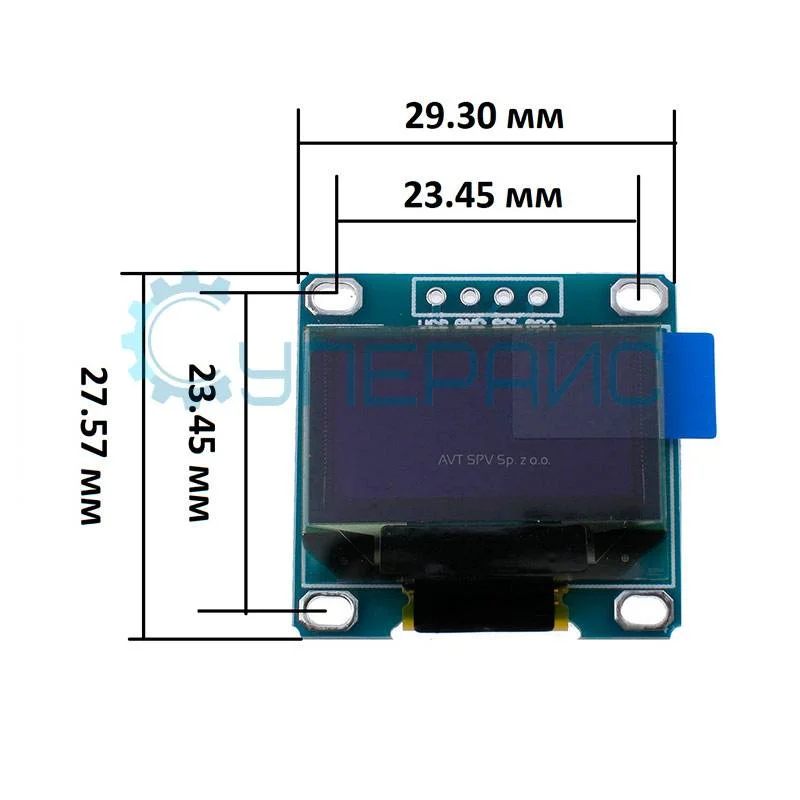

| Размер платы | 29.3 х 27.57 мм |
| Размер дисплея | 23.45 х 23.45 мм |
| Габариты упаковки | 35 х 35 х 20 мм |
| Вес |
∼ 5 грамм |
| Комплектация |
OLED дисплей 0.96 дюймов белый - 1 шт |
Схема подключения к Arduino UNO
| SSD1306 | Arduino UNO |
| GND | GND |
| VCC | 5V |
| SCL | A5 |
| SDA | A4 |
Часто задаваемые вопросы
Какое разрешение и размер у этого OLED-дисплея?
Диагональ экрана 0,96 дюйма, разрешение 128x64 пикселя, изображение белого цвета. Матрица OLED светится сама, отдельная подсветка ей не нужна.
С какими платами совместим дисплей?
Он полностью работает с Arduino, а также с контроллерами серии 51, MSP430 и STM32. Управляет экраном драйвер SSD1306, что упрощает подключение готовых библиотек.
Как дисплей подключается к плате?
Связь идёт по интерфейсу I2C через 4-контактный разъём: VCC, GND, SDA и SCL. Всего четыре провода, что заметно проще, чем параллельное подключение.
Какое питание нужно модулю?
Рабочее напряжение 3-5 В постоянного тока, поэтому дисплей подходит и к 3,3-вольтовым, и к 5-вольтовым платам. Энергопотребление при полном свечении экрана всего 0,04 Вт.
В каких условиях можно использовать дисплей?
Рабочая температура от -30 до 80°C, влажность 10-95%. Угол обзора больше 160°, так что картинку видно почти со всех сторон без потери контраста.
Какого размера сама плата модуля?
Плата занимает 29,3 x 27,57 мм, активная область экрана 23,45 x 23,45 мм. Компактный размер позволяет встроить дисплей в небольшой корпус устройства.
Документация и ПО OLED 0.96 дюйма 128x64
Название
Язык
Версия
Размер и тип
Блиблиотека OLED дисплея для STM32 микроконтроллеров
Язык:
Размер и тип:
208 Кб,
rar
rar
Библиотека для управления OLED дисплеями в Arduino (UNO)
Язык:
Размер и тип:
125 Кб,
rar
rar
Показать больше
Показать меньше
