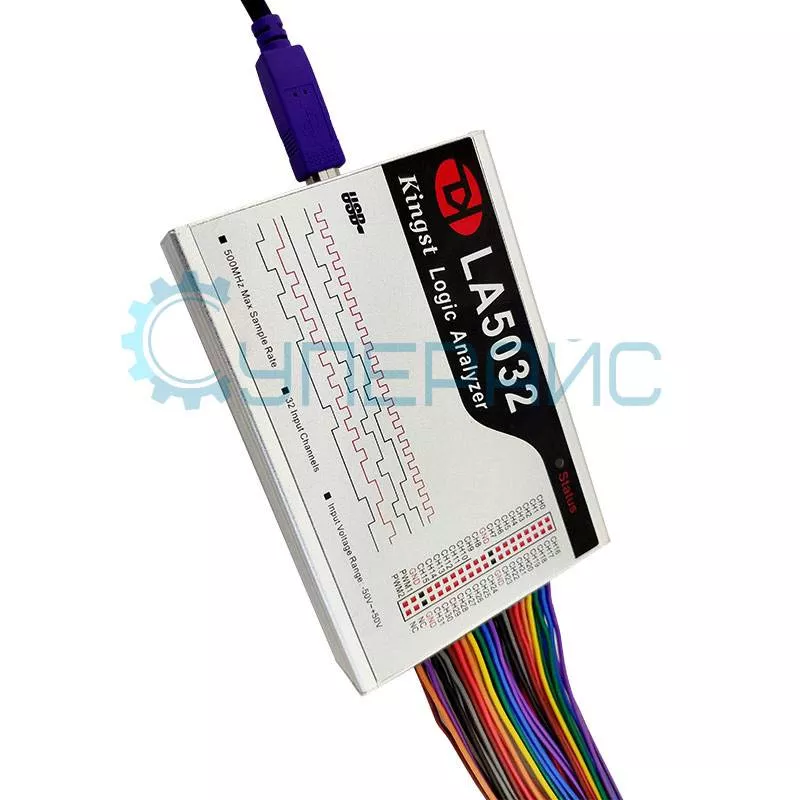

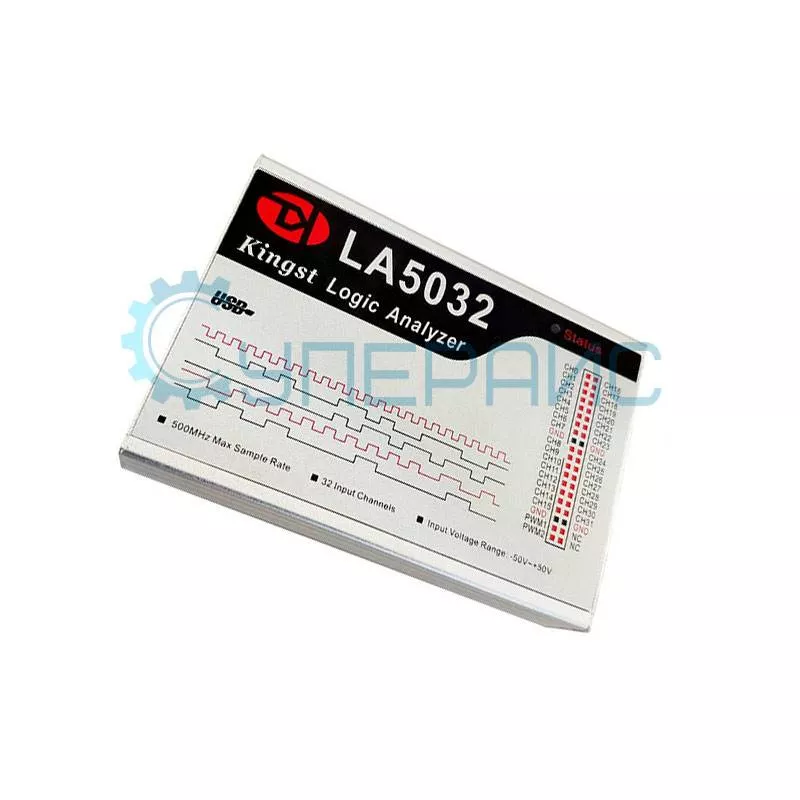

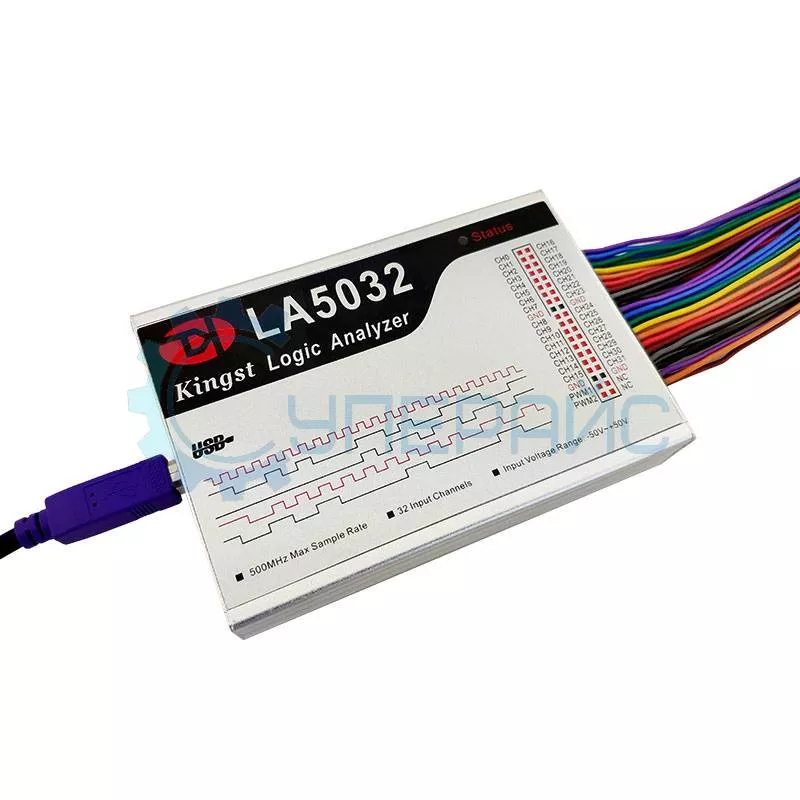

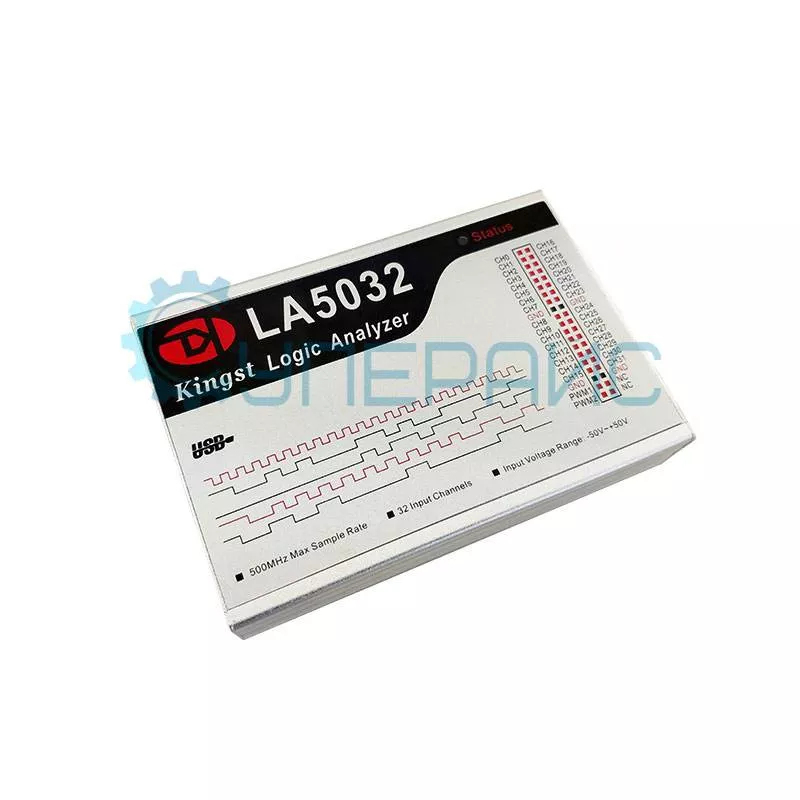

Цифровой логический анализатор KINGST LA5032
51 270 ₽
51 270 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
7074
Модель (серия)
LA5032
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Kingst LA5032
Общие данные
Артикул (код товара)
7074
Производитель (бренд)
Модель (серия)
LA5032
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Встроенная память, Мбит
Вход. напряжение (макс), В
Вход. сопротивление, кОм
Кол-во цифровых каналов
Макс. частота дискретизации, МГц
Мин. импульс захвата, нс
Полоса пропускания, МГц
80
Пороговое напряжение (логические уровни), В
- 4,0 ~ 4,0 (шаг 0,01)
Протоколы и анализ
Автоизмерения
Ширина импульса
Период
Частота
Рабочий цикл
Период
Частота
Рабочий цикл

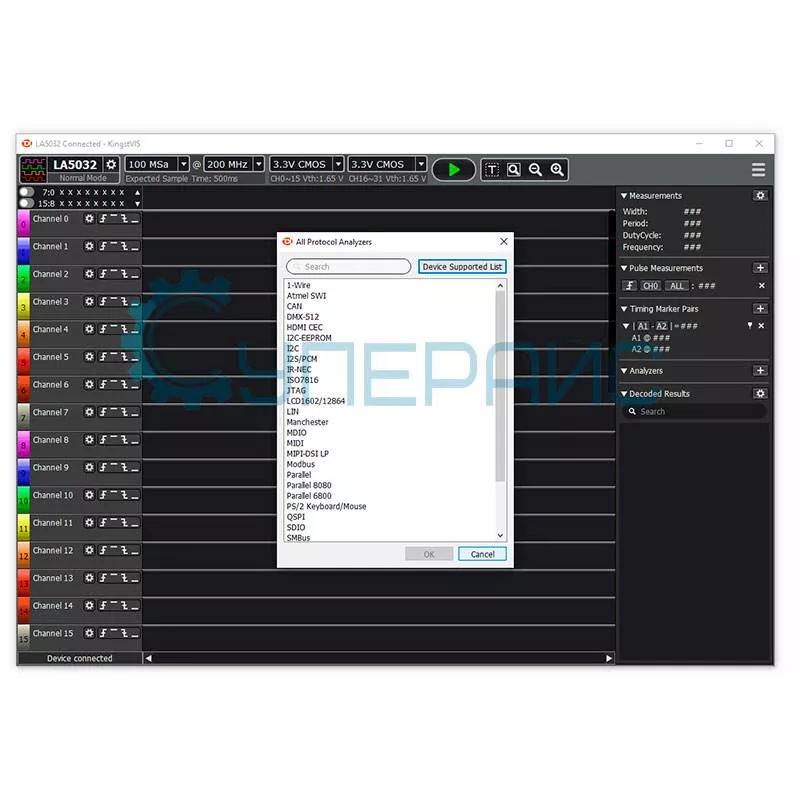

Анализ протоколов и интерфейсов
I2C
SPI
CAN
1-WIRE
JTAG
SWD
USB
DMX512
Manchester
UNI/O
Simple Parallel
I2S/PCM
LIN
PS/2 Keyboard/Mouse
HDMI CEC
Modbus
SDIO
SMBus
SPI
CAN
1-WIRE
JTAG
SWD
USB
DMX512
Manchester
UNI/O
Simple Parallel
I2S/PCM
LIN
PS/2 Keyboard/Mouse
HDMI CEC
Modbus
SDIO
SMBus
Встроенные функции и опции
Встроенная память, Мбит
Дополнительно
Нет
Описание Kingst LA5032
Технические характеристики KINGST LA5032
| Входные характеристики | |
| Количество каналов | 32 |
| Максимальная частота дискретизации | 500 МГц |
| Пропускная способность | 80 МГц |
| Минимальная ширина захватываемого импульса | 6,25 нс |
| Размер памяти | 4 Гбит |
| Глубина выборки | 100 МВыб / канал |
| Максимальная глубина сжатия | 10 ГВыб / канал |
| Диапазон входного напряжения | от -50 В до +50 В |
| Входное сопротивление | 220 кОм |
| Емкость | 12 пФ |
| Пороговое напряжение | от -4 В до +4 В (в 2 группах), шаг 0,01 В |
| Характеристики ШИМ-генератора | |
| Количество каналов | 2 |
| Диапазон выходных частот | от 0,1 МГц до 20 МГц |
| Шаг регулировки частоты | 10 нс |
| Шаг регулировки ширины импульса | 5 нс |
| Выходное напряжение | +3,3 В |
| Выходное сопротивление | 50 Ом |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Ток в режиме ожидания | 400 мА |
| Максимальный потребляемый ток | 480 мА |
| Поддерживаемые стандартные протоколы | UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1 Wire, Simple Parallel, UNI/O, SDIO, SMBus, SWD, USB1.1, PS/2 |
| Поддерживаемые операционные системы | Windows XP, Vista, 7/8/10 (32, 64 бита), Mac OS, Linux |
| Габариты | 128 х 88 х 26 мм |
| Габариты упаковки | 255 x 200 x 55 мм |
| Вес брутто | 424 г |

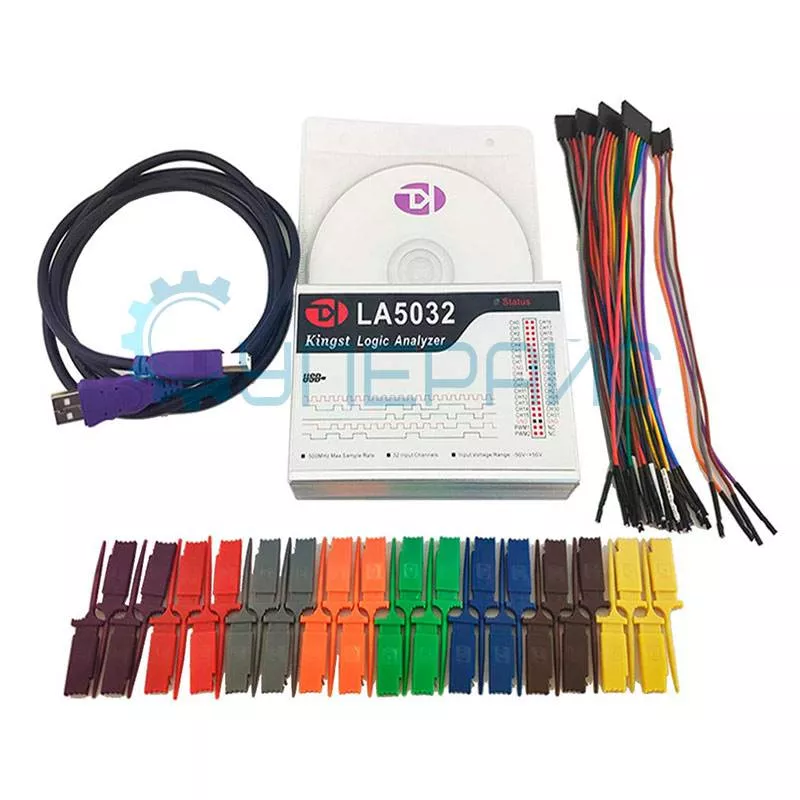

| Комплектация | логический анализатор KINGST LA5032 – 1 шт |
|
USB кабель – 1 шт тестовые зажимы – 32 шт 9Р ленточные кабели – 4 шт 2Р ленточные кабели – 2 шт |
|
Часто задаваемые вопросы
Чем логический анализатор отличается от осциллографа?
Осциллограф точно рисует форму одного-двух аналоговых сигналов, а логический анализатор захватывает много цифровых линий сразу и разбирает протоколы обмена. Подробную форму фронта он не покажет, зато расшифрует данные на шине. Для отладки цифровых интерфейсов вроде SPI и I2C анализатор незаменим, а осциллограф оставляют для аналоговых сигналов и точной формы импульса.
Сколько каналов нужно?
Число каналов подбирают под самую широкую шину, которую предстоит смотреть: параллельные интерфейсы требуют больше линий, последовательные меньше. Запас каналов позволяет захватить несколько сигналов вместе с тактом и управляющими линиями. Оцените свои интерфейсы и берите модель с небольшим запасом. Слишком мало каналов не даст увидеть полную картину обмена.
Что дают декодеры протоколов?
Декодеры превращают набор уровней на линиях в читаемые данные: адреса, байты, команды по SPI, I2C, UART. Без них пришлось бы вручную разбирать импульсы, что медленно и чревато ошибками. С декодированием сбой в обмене виден сразу. Поддержку нужных протоколов уточняйте в описании софта: она заметно ускоряет отладку цифровых устройств.
Нужен ли компьютер для работы?
Логические анализаторы этого класса обычно работают в связке с программой на компьютере: она управляет захватом, хранит запись и декодирует протоколы. Прибор подключают по USB, а анализ идёт на экране ПК. Поэтому удобство софта так же важно, как и железо. Убедитесь, что программа поддерживает вашу систему и нужные интерфейсы перед покупкой.
Документация и ПО Kingst LA5032
Название
Язык
Версия
Размер и тип
Руководство пользователя для логических анализаторов KINGST
Язык:
Русский
Размер и тип:
1,85 МБ,
pdf
Инструкция по эксплуатации цифрового логического анализатора KINGST LA5032
Язык:
Английский
Размер и тип:
963 КБ,
PDF
Программное обеспечение для операционной системы MacOs для логического анализатора KINGST LA5032
Язык:
Английский
Версия:
V3.5.0
Размер и тип:
18.1 МБ,
RAR
RAR
Программное обеспечение для операционной системы Linux для логического анализатора KINGST LA5032
Язык:
Английский
Версия:
V3.5.0
Размер и тип:
20.4 МБ,
RAR
RAR
Программное обеспечение для операционной системы Windows для логического анализатора KINGST LA5032
Язык:
Английский
Версия:
V3.5.0
Размер и тип:
37.0 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы Kingst LA5032
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
260 руб.
-10%
234 руб.
Добавить в избранное
Артикул (код товара):
25788
Модель (серия):
DS1307
Производитель:
YwRobot
Страна производства:
Китай
Гарантия, мес.:
3
Совместимо с Arduino:
Да
Добавить в избранное
Артикул (код товара):
645
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Добавить в избранное
Артикул (код товара):
632
Модель (серия):
Half
Производитель:
TELESKY
Страна производства:
Китай
Гарантия, мес.:
3
Добавить в избранное
Артикул (код товара):
6854
Модель (серия):
AVRISP mkII
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Внутрисхемный программатор:
да
Вес брутто, кг:
0.15
Добавить в избранное
Артикул (код товара):
525
Модель (серия):
MEGA2560 R3
Производитель:
DDcduino
Страна производства:
Китай
Гарантия, мес.:
3
Добавить в избранное
Артикул (код товара):
16663
Модель (серия):
AN8205C
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 600 В
Макс. ток (AC):
нет
Макс. ток (DC):
до 10 А
Сопротивление:
да
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
44843
Модель (серия):
DHC-2005-B
Производитель:
Qiwei
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
23131
Модель (серия):
LY-3000-60
Производитель:
Liyuan
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
3000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
27700
Модель (серия):
HA-4800
Производитель:
PINTECH
Страна производства:
Китай
Гарантия, мес.:
6
Полоса пропускания, МГц:
<1
Габариты прибора:
320x260x150 мм
Рабочая температура:
0 - 40°C
Рабочая влажность:
0 - 80%
Вес нетто, кг:
5.4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23665
Модель (серия):
AWA5636-1
Производитель:
Aihua
Страна производства:
Китай
Гарантия, мес.:
12
Сохранение результатов тестирования:
Нет
Вид применения:
Промышленный
Класс точности:
2
Взрывозащита:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37548
Модель (серия):
PHS-2F
Производитель:
Leici
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19218
Модель (серия):
HT8163C-M
Производитель:
Hopetech
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
500
Вход. мощность (макс), Вт:
16000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
21070
Модель (серия):
LT-LS01
Производитель:
Liangtou
Страна производства:
Китай
Гарантия, мес.:
6
Добавить в избранное
Артикул (код товара):
42898
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Совместимо с Arduino:
Да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
33621
Модель (серия):
DT-8897
Производитель:
CEM
Страна производства:
Россия
Гарантия, мес.:
12
Взрывозащита:
Нет
Добавить в избранное
Артикул (код товара):
23757
Модель (серия):
WDR-240-12
Производитель:
MWISH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
240
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22694
Модель (серия):
0-150V-2A-8A
Производитель:
JINGRUIAN
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
1200
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17153
Модель (серия):
GS0102
Производитель:
GRANBO
Страна производства:
Китай
Гарантия, мес.:
12
Макс. мощность ультразвука, Вт:
60
Наличие подогрева:
С подогревом
Мин. температура нагрева, °C:
20
Макс. температура нагрева, °C:
80
Ёмкость мойки, л:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20331
Модель (серия):
KP-601
Производитель:
KOPPACE
Страна производства:
Китай
Гарантия, мес.:
6
Механизм перемещения препарата (препаратоводитель):
Да
Размер предметного столика, мм:
254 х 203 х 26
НДС 22%
Добавить в избранное
Артикул (код товара):
11113
Модель (серия):
HT311
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Габариты упаковки:
130x70x20 мм
Вес брутто, кг:
0,025
Рабочая температура:
-20°C до 80°C
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21276
Модель (серия):
MS-SC-1
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
6
Габариты прибора:
400x140x330 мм
Габариты упаковки:
420x350x165 мм
Вес брутто, кг:
3
Добавить в избранное
Артикул (код товара):
7215
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Совместимо с Arduino:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
7074
Модель (серия):

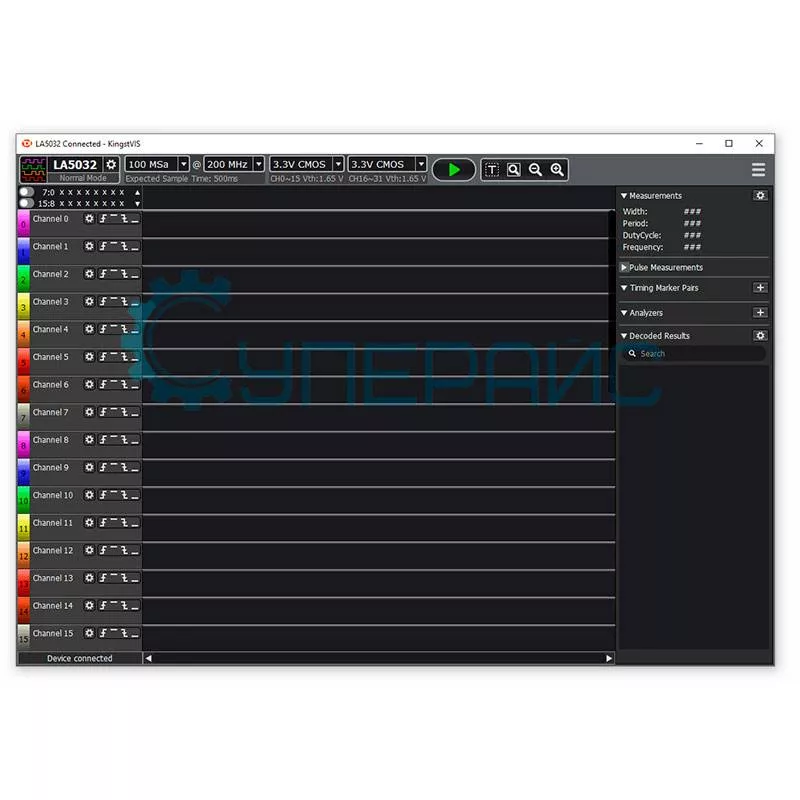

LA5032
Производитель:
Kingst
Страна производства:
Китай
Гарантия, мес.:
12
Полоса пропускания, МГц:
80
Кол-во цифровых каналов:
32
Вход. напряжение (макс), В:
50
Макс. частота дискретизации, МГц:
500
Мин. импульс захвата, нс:
5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
5758
Модель (серия):
IBQ102
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Антижучок-частотомер для поиска радиозакладок (жучков):
Да
Благодарственные письма
