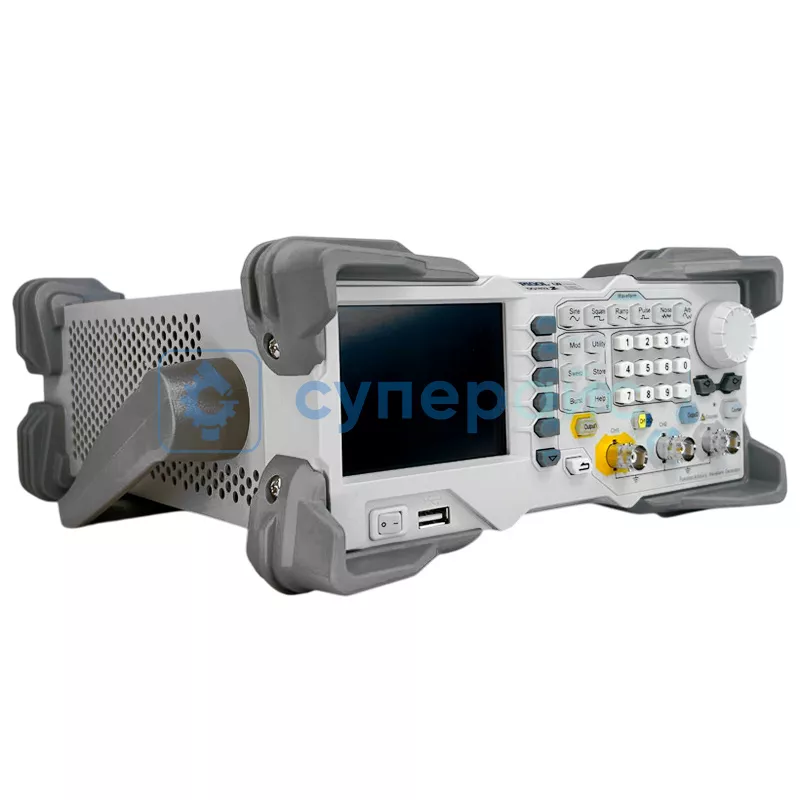

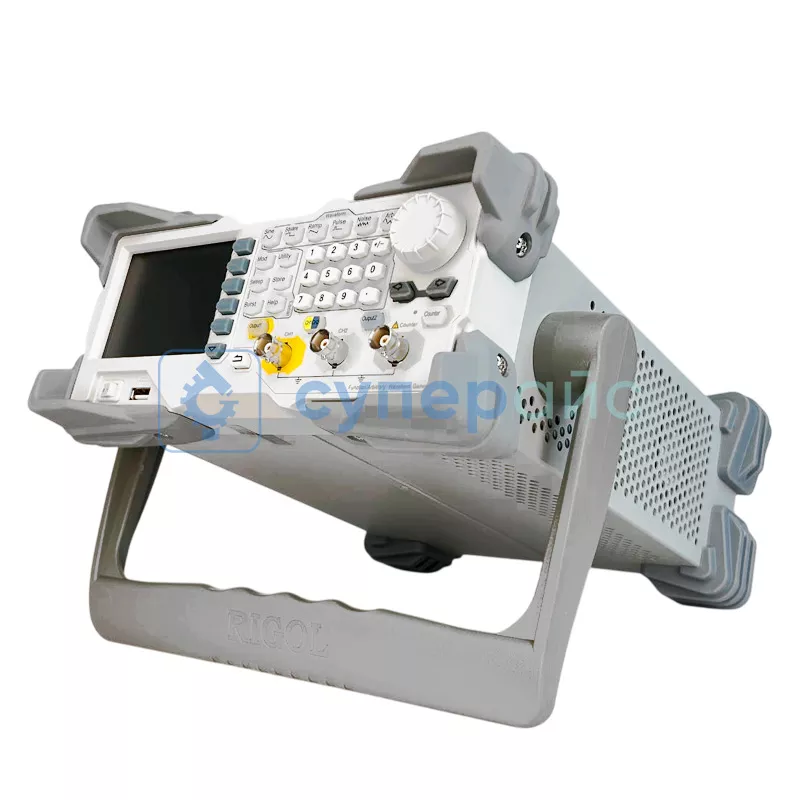

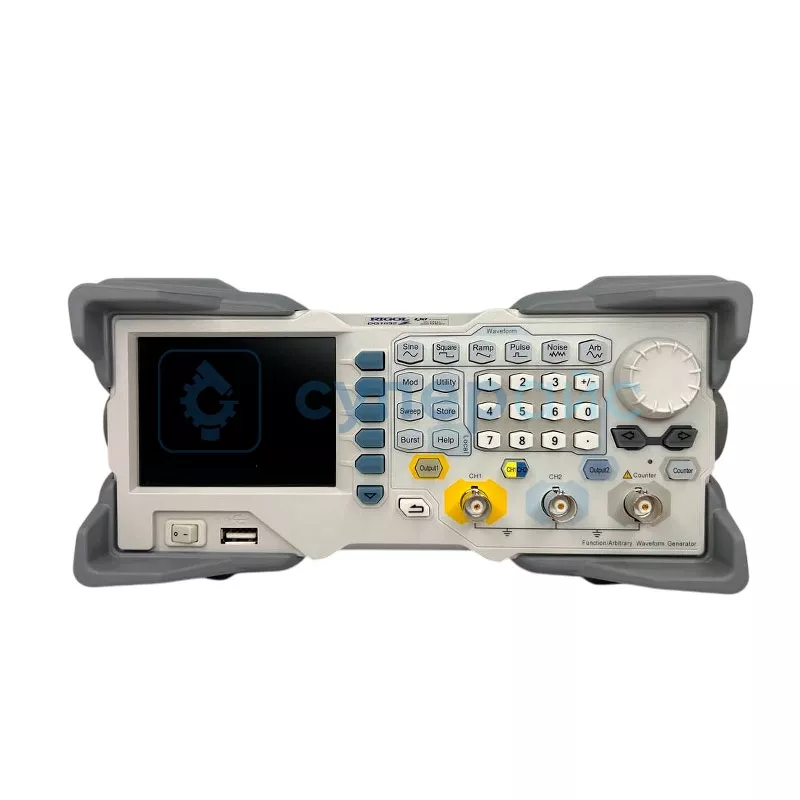

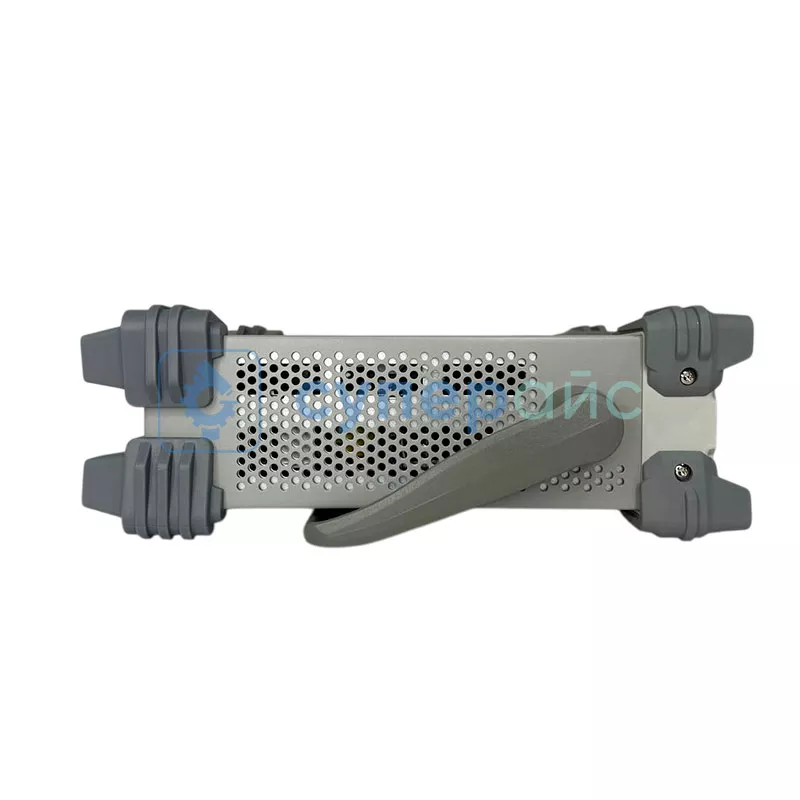

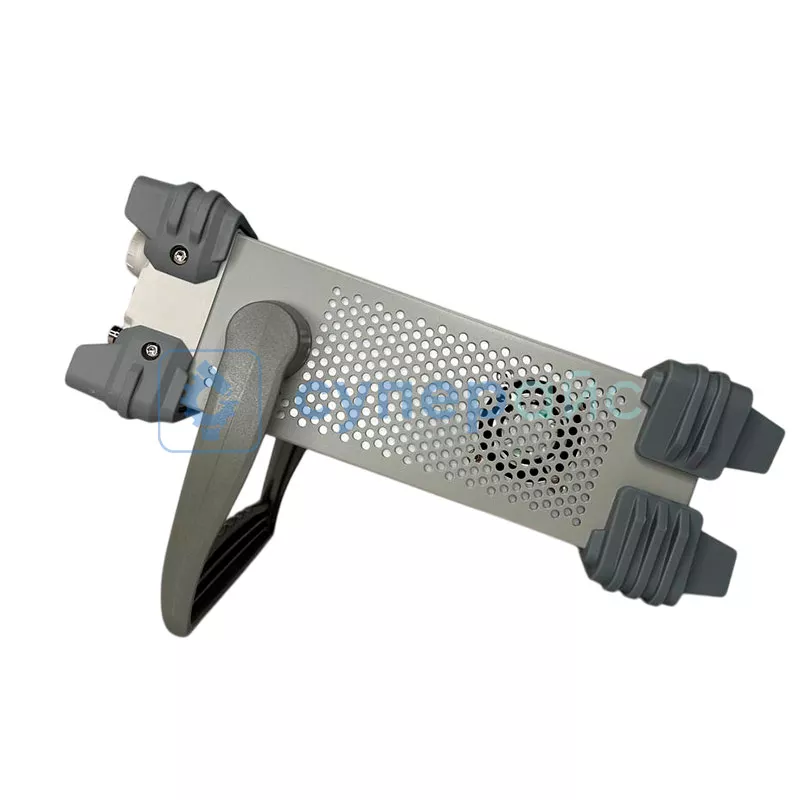

Универсальный генератор сигналов Rigol DG1032Z
Код товара: 3006
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики генератора сигналов | |
Характеристики сигнала | |
Количество каналов | 2 |
Полоса пропускания | 30 МГц |
Частота дискретизации | 200 МВыб/с |
Форма сигналов | синусоидальный, прямоугольный, пилообразный, импульсный, белый шум и произвольный сигнал (160 форм) |
Глубина записи | 2 Мб (16 Мб опция) |
Вертикальное разрешение | 14 бит |
Синусоидальный |
гармонические искажения: < -65 дБн (DC ~ 10 МГц); < -55 дБн (>10МГц ~ 30 МГц) |
общие гармонические искажения: < 0,075% (10-20 кГц, 0 дБм) | |
негармонические искажения: < -70 дБн (DC ~ 10 МГц) ; < -70 дБн + 6 дБ/октаву (>10 МГц) |
|
фазовый шум: -125 дБн/Гц | |
Прямоугольный | время нарастания/спада: < 10 нс (1 Вп-п) |
выброс: < 5 % (100 кГц, 1 Вп-п) | |
коэф.заполнения: 0,01% ~ 99,99% (ограничена установленной частотой) | |
ассиметрия: 1% от периода + 5 нс | |
джиттер (СКЗ): 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
Импульсный | длительность импульса: ≥ 16 нс (ограничена установленной частотой) |
время нарастания/спада: ≥ 10 нс (ограничена установленной частотой и длительностью импульса) | |
выброс: < 5 % (1 Вп-п) типичное | |
джиттер (СКЗ) : 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
Пилообразный | нелинейность: < 1% (1 кГц, 1 Вп-п, 100% симметрия) |
симмметрия: 0 ~ 100% | |
Специальная форма |
максимальное количество точек участвующих в формировании сигнала: 8 ~ 2 М точек (16 М точек опция) |
вертикальное разрешение: 14 бит | |
частота дискретизации: 200 Мвыб/сек | |
время нарастания: < 5 нс (1 Вп-п) | |
джиттер (СКЗ): 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
Характеристики частоты | |
Диапазоны частот |
синусоидальный : 1 мкГц ~30 МГц прямоугольный: 1 мкГц ~ 25 МГц импульсный : 1 мкГц ~ 15 МГц пилообразный: 1 мкГц ~ 500 кГц гармоники: 1 мкГц ~ 10 МГц белый шум (Гаусс): полоса 30 МГц сигнал произвольной формы: 1 мкГц ~ 10 МГц |
Разрешение по частоте | 1 мкГц |
Точность установки (18°C ~ 28°C) | ±1 ppm |
Характеристики выхода: | |
Амплитуда (50 Ом) |
2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц) |
Точность установки | ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) |
Неравномерность АЧХ |
±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц) |
Единицы установки | Вп-п, Вскз, дБм |
Разрешение | 0,1 мВпп или 4 бит |
Импеданс | 50 Ом (типичное) |
Защита выхода | от короткого замыкания, автоматическое отключение выхода при перегрузке |
Модуляция: | |
Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
Частотомер: |
|
Измеряемый параметр |
частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения |
Диапазон измерения частоты |
1 мrГц ~ 200 МГц |
Разрешение по частоте |
7 разрядов/с (время счета = 1 с) |
Диапазон периода |
5 нс ~ 16 дней |
Характеристики генератора пачки импульсов | |
Количество импульсов | 1 ~ 1000000 или бесконечное |
Общие характеристики | |
Тип дисплея |
жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов |
Питание | 100~240 В АСскз,45~440 Гц, CATII |
Интерфейс |
USB устройство, USB хост , LAN |
Потребляемая мощность |
не более 40 Вт |
Рабочая температура |
10°C...40°C |
Габариты |
261,5 х 112 х 318,4 мм |
Вес | 3,2 кг (в упаковке 4,5 кг) |
Комплектация | генератор сигналов JUNCE JDS6600-15M – 1 шт |

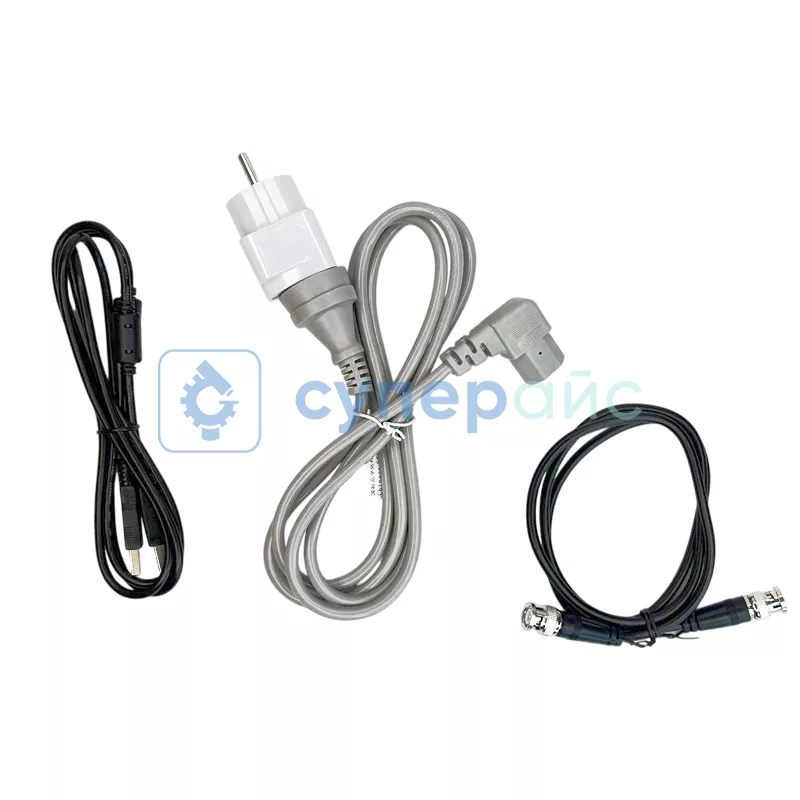

генератор сигналов – 1 шт кабель USB – 1 шт сетевой кабель - 1 шт BNC кабель – 2 шт инструкция по эксплуатации – 1 шт |
Генератор сигналов DG1032Z оснащен двумя каналами, которые при необходимости могут быть использованы как независимые генераторы, их параметры будут отображаться на экране единовременно.
Благодаря применению принципов DDS вы получаете выходной сигнал высокостабильный, точный, с минимальным уровнем искажений.
Эти генераторы многофункциональны и позволяют генерировать различные шумы и импульсы, оснащены функциями частотомера и цифровой модуляции.
В данной моделе применялась технология поточечного создание сигналов произвольной формы SiFi, с помощью которой удалось уменьшить влияние дискретизации, добились более точного восстановления сигнала.

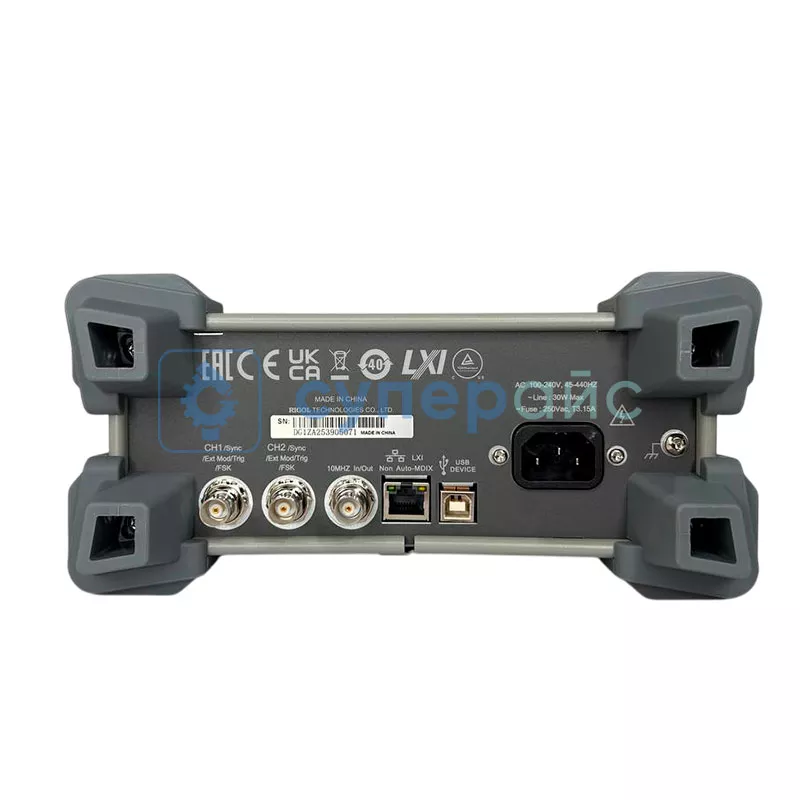

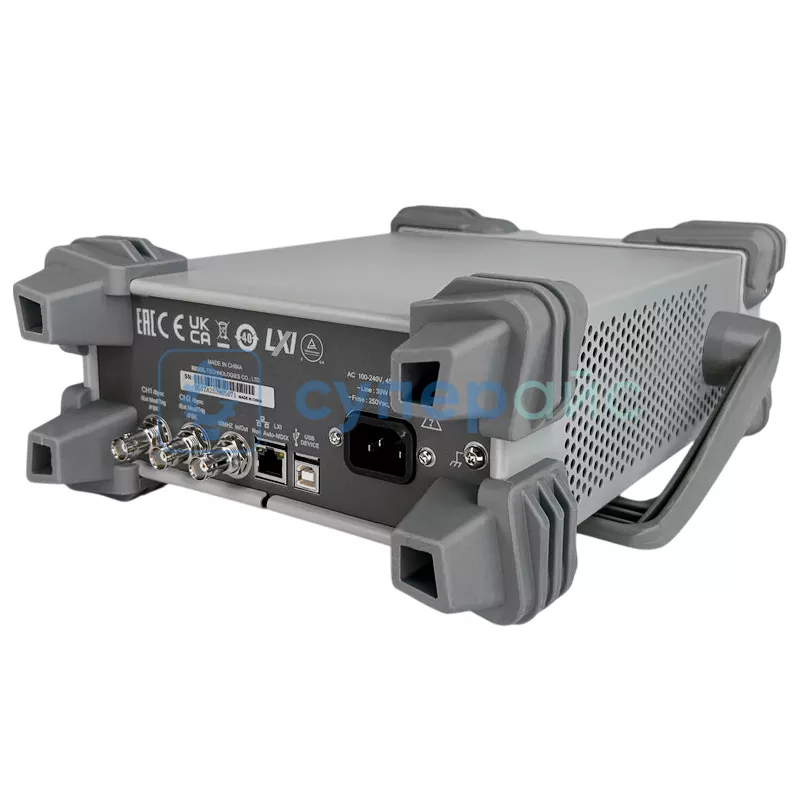

Прибор оснащен интерфейсами USB device, USB host и LAN, предназначенных для удаленного управления доступом от ПК.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
