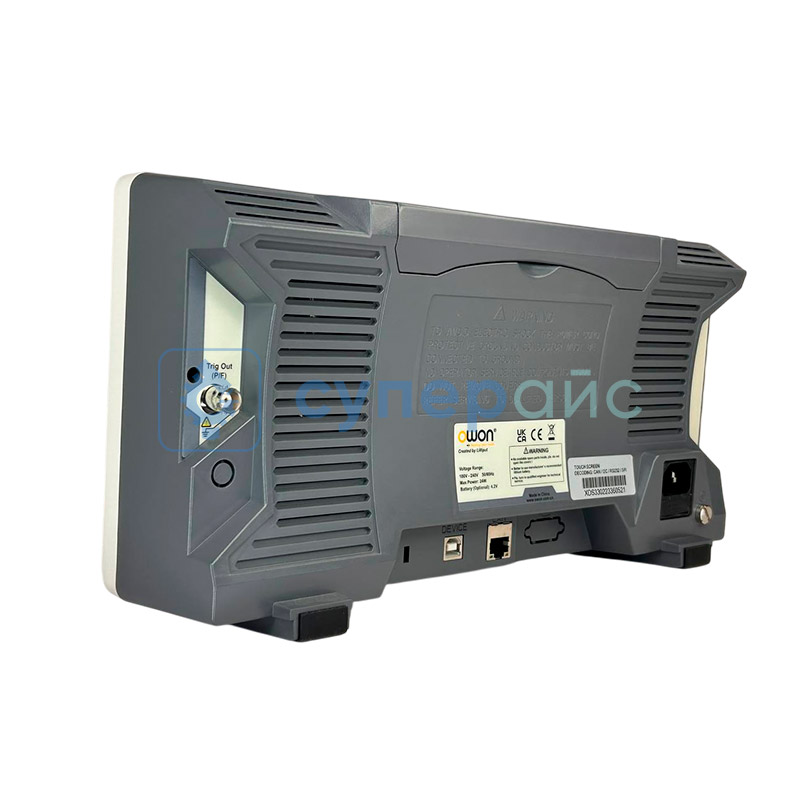

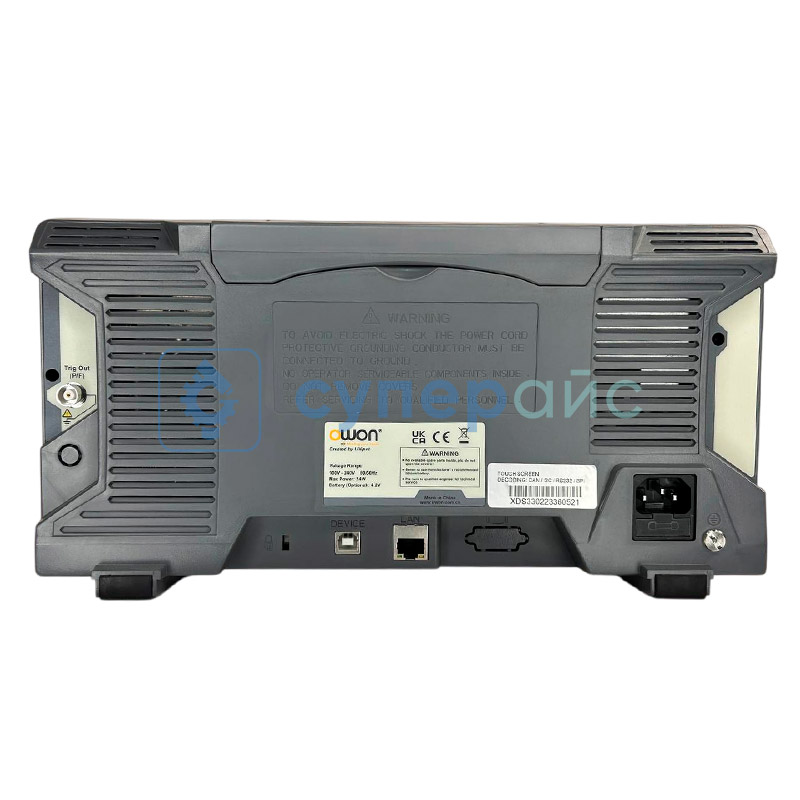

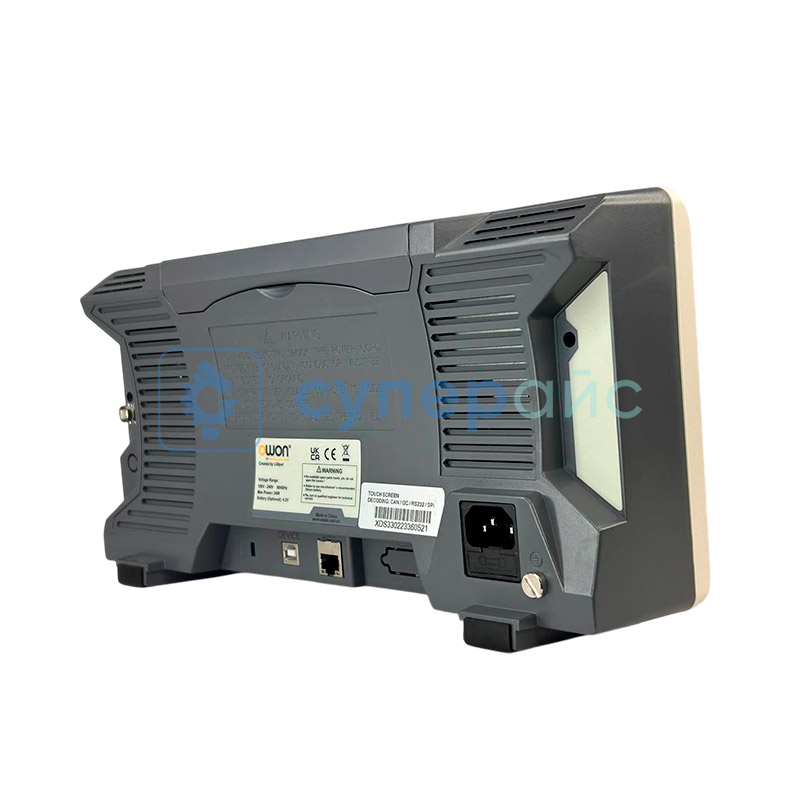

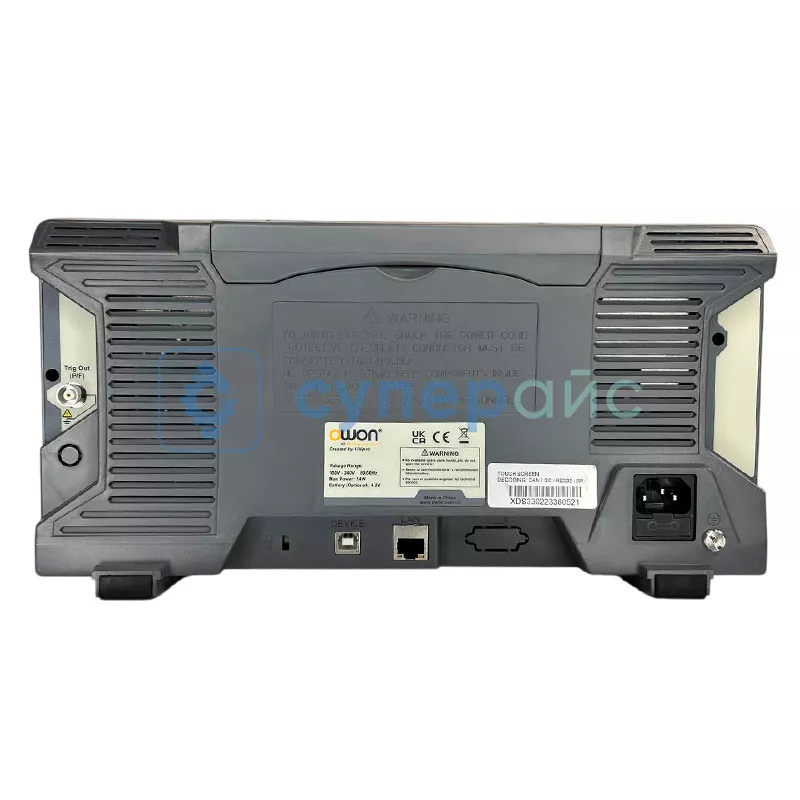

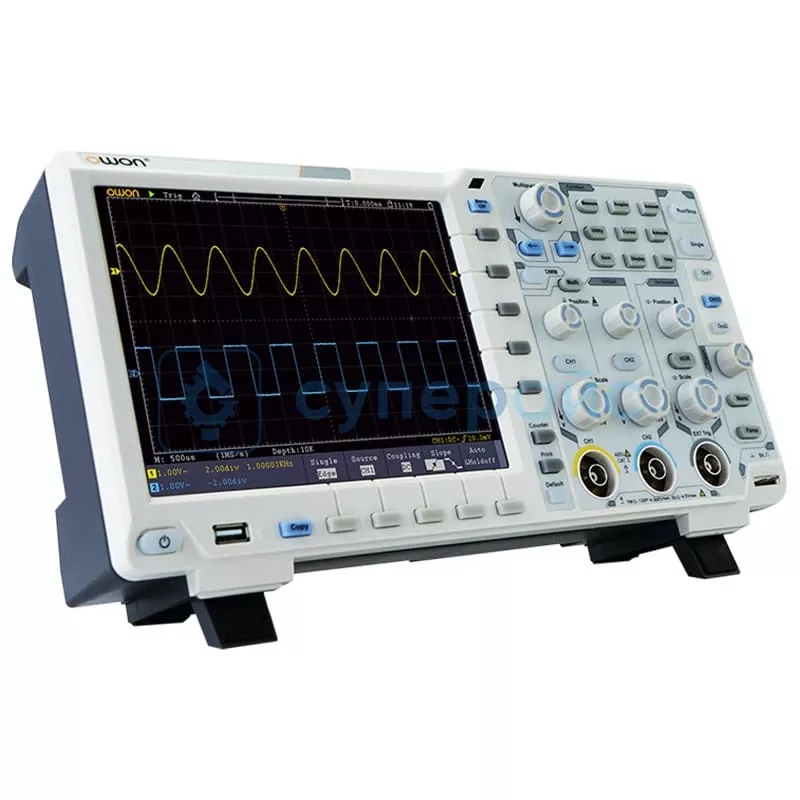

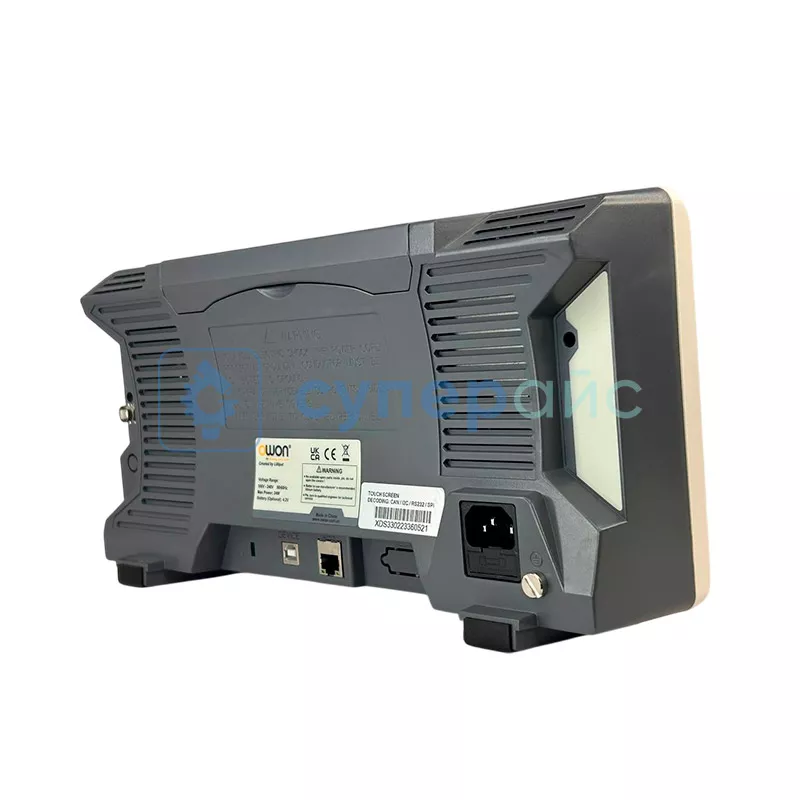

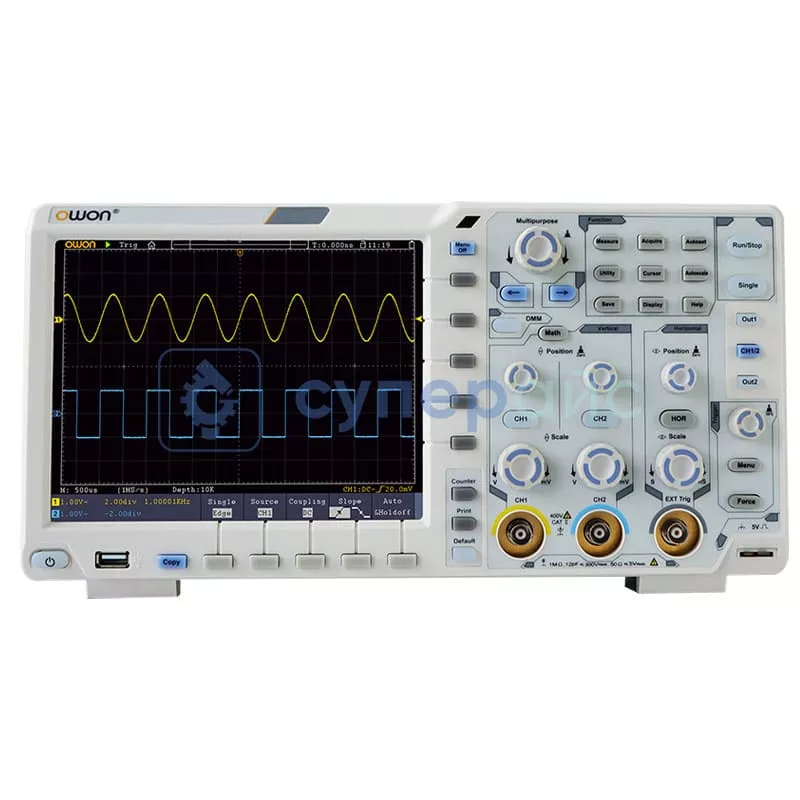

Двухканальный осциллограф OWON XDS3302
89 570 ₽
89 570 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
28168
Модель (серия)
XDS3302
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS3302
Общие данные
Артикул (код товара)
28168
Производитель (бренд)
Модель (серия)
XDS3302
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Входное сопротивление
1 МОм ± 2 %; 50 Ом ± 2 %
Входная ёмкость
15 пФ ± 5 пФ
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел – 10 В/дел
Точность усиления постоянного тока
2 % (≥ 2 мВ)
Точность вертикального смещения
± 2 В (1–50 мВ/дел), ± 20 В (100–500 мВ/дел), ± 250 В (1–10 В/дел)
Система синхронизации
Базовые типы триггера
Edge, Video, Pulse, Slope
Расширенные типы триггера
Runt, Windows, Timeout, Nth Edge, Logic
Протокольный триггер
I2C, SPI, RS232
Источник триггера
CH1–CH2
Горизонтальная система
Горизонтальная развёртка
1 нс/дел – 1000 с/дел
Режимы развёртки
YT
Система измерения
Математические операции
+, -, ×, /, FFT, Intg, Diff, Sqrt
Встроенные функции и опции
Декодирование сигналов шин
RS232
I²C
SPI
CAN
I²C
SPI
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
VGA
AUX (TrigOut/PassFail)
LAN
VGA
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 40 ℃
Рабочая влажность
≤ 90 %
Комплектация
Комплектация
кабель питания - 1 шт;
USB кабель - 1 шт;
зонд - 1 шт;
регулировочная отвертка - 1 шт;
диск с ПО - 1 шт;
руководство пользователя - 1 шт
USB кабель - 1 шт;
зонд - 1 шт;
регулировочная отвертка - 1 шт;
диск с ПО - 1 шт;
руководство пользователя - 1 шт
Габариты и вес
Вес нетто, кг
2,6
Габариты прибора
340 x 177 x 90 мм
Габариты упаковки
410 х 180 х 290 мм
Вес брутто, кг
3,5
Описание OWON XDS3302
Технические характеристики OWON XDS3302
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 300 МГц |
| Частота дискретизации | 2,5 ГВыб / с |
| Частота дискретизации на канал | 1,25 ГВыб / с |
| Время нарастания | ≤ 1,17 |
| Вертикальное разрешение | 8 бит |
| Длина записи | 40М |
| Частота обновления сигнала | 68 000 осциллограмм/с |
| Горизонтальный масштаб | 1 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
| Вертикальная чувствительность | 1 мВ / дел - 10 В / дел (на входе) |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 и CAN (опционально) |
| Декодирование шин | I2C, SPI, RS232, CAN |
| Режим триггера | автоматический, нормальный и одиночный |
| Математические функции | +, -, *, /, FFT, Intg, Diff, Sqrt, and user defined function |
| Вертикальный диапазон |
± 2 В (1 мВ / дел - 50 мВ / дел); ± 20 В (100 мВ / дел - 500 мВ / дел); ± 250 В (1 В / дел - 10 В / дел) |
| Входное сопротивление |
1 МОм ± 2 %, параллельно 15 пФ ± 5 пФ; 50 Ом ± 2 % |
| Точность усиления постоянного тока | ≥ 2 мВ: 2 % |
| Поддержка SCPI и LabVIEW | есть |
| Функция мультитриггера и декодирования шин | есть |
| Функция лупы | есть |
| Общие характеристики | |
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 |
| Интерфейс | USB host, USB device, USB порт для PictBridge, LAN, AUX и VGA |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Потребляемая мощность | ＜24 Вт |
| Предохранитель | 2 А, класс Т, 250 В |
| Метод охлаждения | вентилятор |
| Рабочая температура | 0 - 40 ℃ |
| Температура хранения | - 20 - 60 ℃ |
| Относительная влажность | ≤ 90 % |
| Габариты изделия | 340 x 177 x 90 мм |
| Габариты упаковки | 410 х 180 х 290 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,5 кг |
| Комплектация | осциллограф OWON XDS3302 - 1 шт |
|
кабель питания - 1 шт; USB кабель - 1 шт; зонд - 1 шт; регулировочная отвертка - 1 шт; диск с ПО - 1 шт; руководство пользователя - 1 шт |
|
Обзорная таблица осциллографов OWON серии XDS3000
| Характеристики | XDS3062A | XDS3102A | XDS3202A | XDS3102 | XDS3202 | XDS3302 |
| Полоса пропускания, МГц | 60 | 100 | 200 | 100 | 200 | 300 |
| Количество каналов | 2 + 1 (внешний) | |||||
| Частота дискретизации на канал, МВыб/с | 500 | 1 | 1,25 | |||
| Частота обновления сигнала, осц. /с | 75 000 | 56 000 | 75 000 | 56 000 | 68 000 | |
| Время нарастания, нс | ≤ 5,8 | ≤ 3,5 | ≤ 17,5 | ≤ 3,5 | ≤ 17,5 | ≤ 1,17 |
| Размер памяти, Мб | 40 | |||||
| Разрешение по вертикали (разрядность АЦП) | 12 бит | 14 бит | 8 бит | |||
| Поддержка SCPI и LabVIEW | да | да | ||||
| Функция мультитриггера и декодирования шин | да | да | ||||
| Функция лупы | нет | да | нет | да | ||
| Разрешение дисплея, пиксель | 800 x 600 | |||||
Документация и ПО OWON XDS3302
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов OWON серии XDS3000
Язык:
Русский
Размер и тип:
2,41 МБ,
pdf
Руководство по использованию осциллографа OWON серии XDS3000
Язык:
Английский
Размер и тип:
989 Кб,
PDF
