Настольный осциллограф OWON XDS3104E
59 050 ₽
59 050 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
20870
Модель (серия)
XDS3104E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS3104E
Общие данные
Артикул (код товара)
20870
Производитель (бренд)
Модель (серия)
XDS3104E
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
400 В
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
15 пФ ± 5 пФ
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/деление - 10 В/деление
Точность усиления постоянного тока
±3 %
Система синхронизации
Базовые типы триггера
Edge, Pulse, Slope, Runt
Расширенные типы триггера
Video, Windows, Timeout, Nth Edge, Logic,
Протокольный триггер
I2C, SPI, RS232
Горизонтальная система
Горизонтальная развёртка
2 нс/див - 1000 с/див, шаг за шагом 1 – 2 – 5
Система измерения
Автоматические измерения
период, частота, среднее значение, положительная ширина импульса, отрицательная ширина импульса, время нарастания, время спада, коэффициент заполнения экрана, положительный рабочий цикл, отрицательный рабочий цикл, среднее значение, PK-PK, RMS, максимальное, минимальное, среднеквадратичное значение цикла, Vtop, Vbase, Vamp, предрегулировка, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и область цикла, задержка A → B, задержка A → B, фаза + счетчик импульсов, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Математические операции
＋, -, *, /, Intg, Diff, Sqrt цифровой фильтр (низкие частоты, высокие частоты, полоса пропускания, отклонение полосы) FFT, FFTrms
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
RS232
I²C
SPI
CAN (опция)
I²C
SPI
CAN (опция)
Общие характеристики

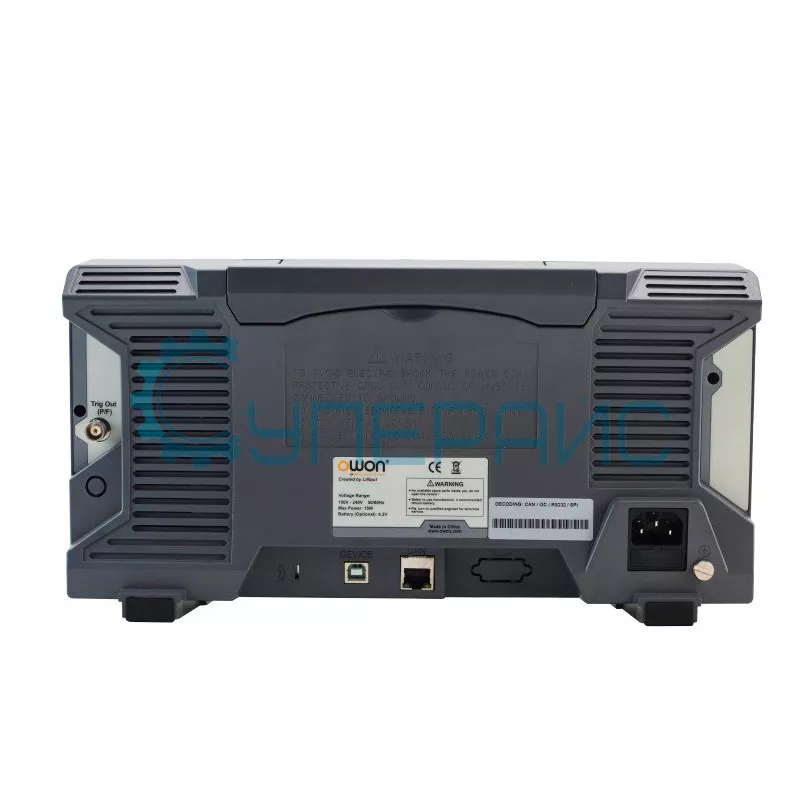

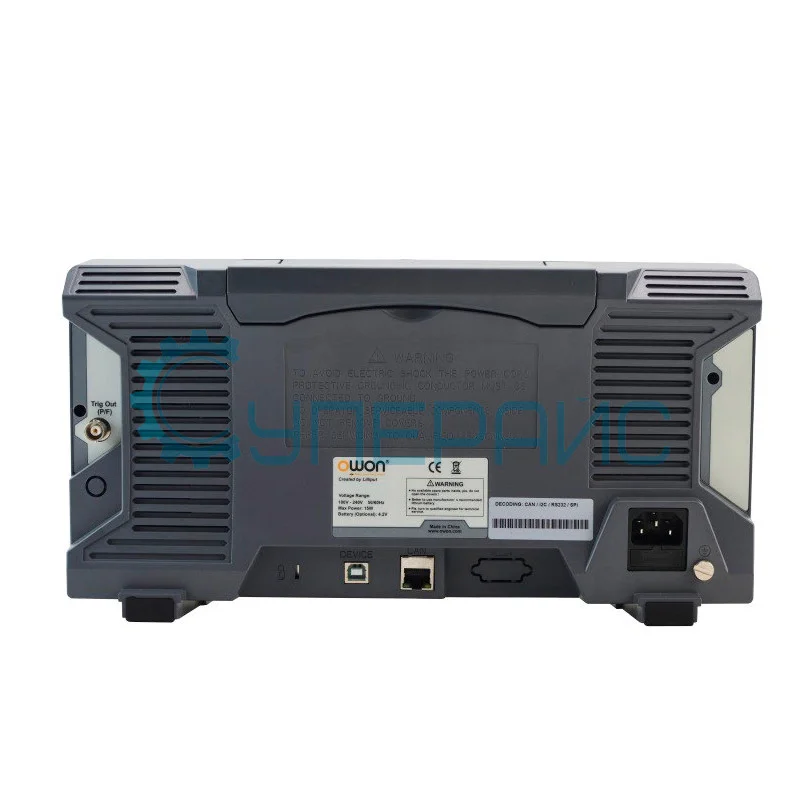

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
P/F Out
PictBridge
LAN
P/F Out
PictBridge
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты упаковки
405 x 180 x 285 мм
Вес нетто, кг
2,6
Вес брутто, кг
3,6

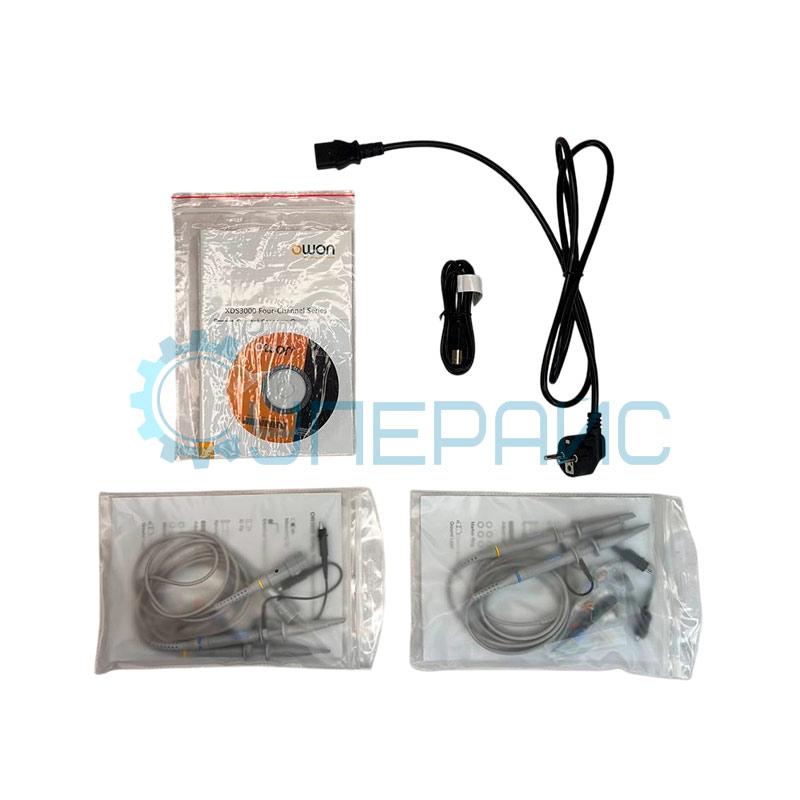

Комплектация
Комплектация
шнур питания - 1 шт
диск с ПО - 1 шт
USB-кабель - 1 шт
пробник - 1 шт
настроечная отвёртка - 1 шт
инструкция по эксплуатации - 1 шт
диск с ПО - 1 шт
USB-кабель - 1 шт
пробник - 1 шт
настроечная отвёртка - 1 шт
инструкция по эксплуатации - 1 шт
Совместимость
Описание OWON XDS3104E

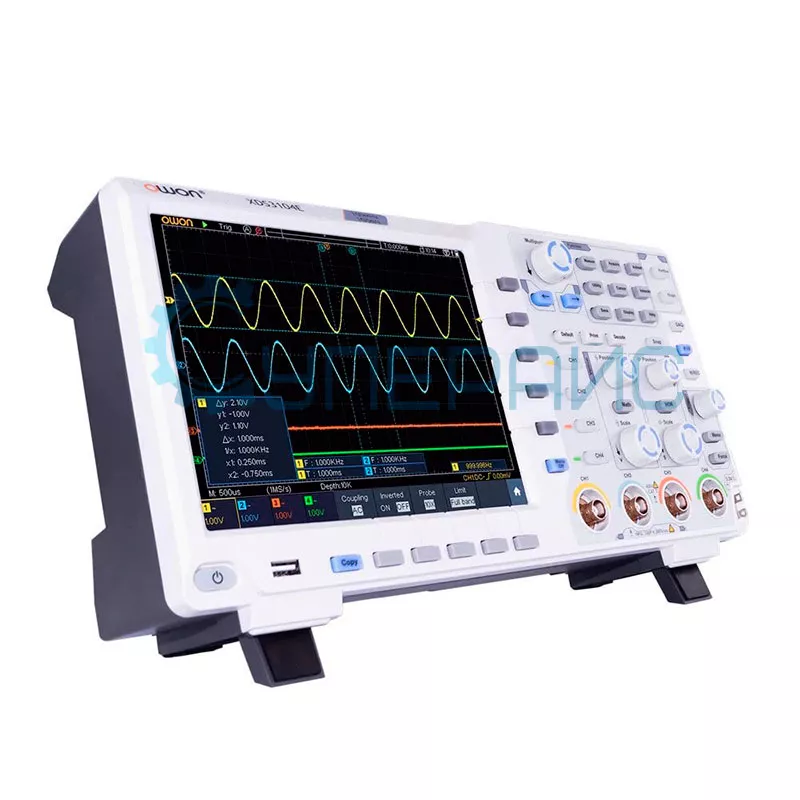

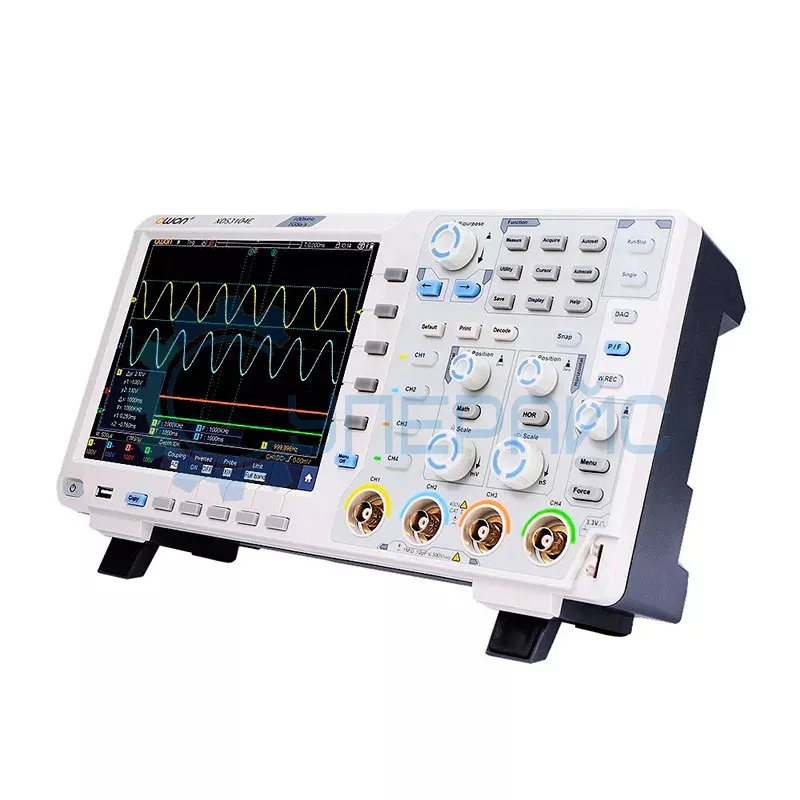

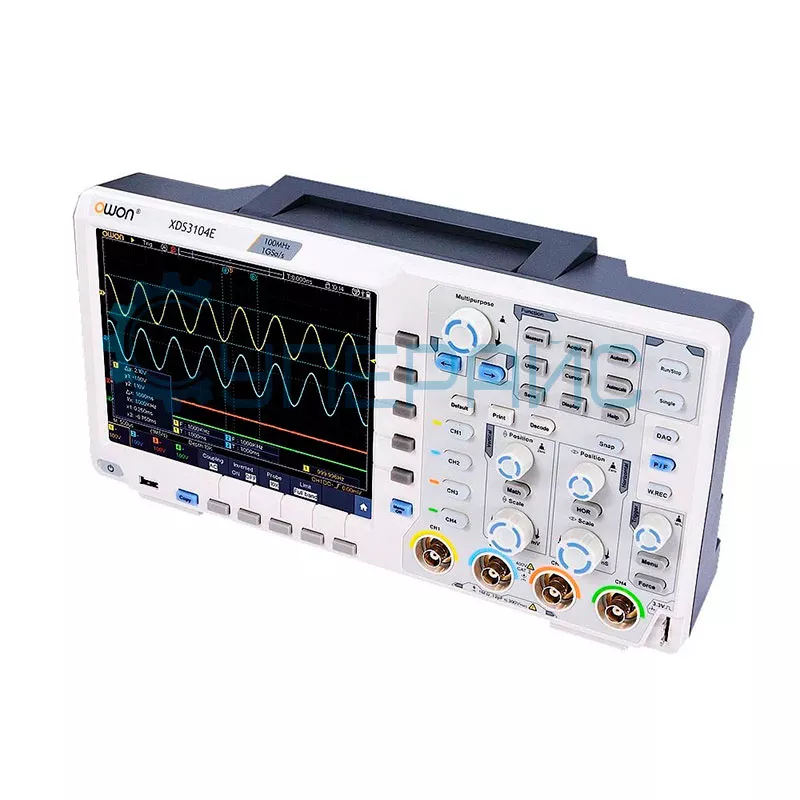

Цифровой осциллограф OWON XDS3104E
Настольный осциллограф OWON XDS3104E - цифровой прибор на четыре канала с полосой пропускания 100 МГц и частотой дискретизации 1 ГВыб/с. Он подходит для проектирования и ремонта электроники, автомобильной диагностики, телекоммуникационных задач и учебных лабораторий. Четыре входа позволяют наблюдать связанные сигналы одновременно и сравнивать их по времени.
Характеристики OWON XDS3104E
- Глубина памяти 40 Мб на канал: длинные последовательности сохраняют детализацию при растяжке.
- Скорость обновления до 45000 осциллограмм в секунду: редкие выбросы чаще попадают на экран.
- Время нарастания ≤3,5 нс, чувствительность 1 мВ/дел - 10 В/дел при АЦП 8 бит, точность усиления ±3 %.
- Вход 1 МОм ± 2 %, 15 пФ ± 5 пФ, развязка DC, AC и GND, максимальное входное напряжение 400 В.
- Развёртка 2 нс/дел - 1000 с/дел с шагом 1-2-5, режимы запуска автоматический, нормальный и одиночный.
- Экран 8 дюймов с разрешением 800x600.
Синхронизация и декодирование
Базовые типы запуска: по фронту, импульсу, наклону и Runt. Расширенные: видео, окно, тайм-аут, N-й фронт и логическое условие. Видеосинхронизация работает с форматами NTSC, PAL и SECAM. Запуск по протоколам I2C, SPI и RS232 останавливает развёртку на нужном пакете, декодер расшифровывает RS232, I2C и SPI, а CAN доступен как опция.
Измерения, математика и интерфейсы
Автоматика измеряет период, частоту, размах, RMS, длительности фронтов, коэффициент заполнения, площадь, задержку между каналами, фазу и считает импульсы. Математика включает арифметику, интегрирование, дифференцирование, извлечение корня, цифровые фильтры (ФНЧ, ФВЧ, полосовой, режекторный) и БПФ. Для связи предусмотрены USB, LAN, выход P/F Out для контроля годности по маске и PictBridge для печати на принтере. В комплекте шнур питания, диск с ПО, USB-кабель, один пробник, настроечная отвёртка и инструкция.
OWON XDS3104E подойдёт инженерам, сервисным мастерам и преподавателям, которым нужен четырехканальный осциллограф 100 МГц с протокольной синхронизацией и развитой математикой.
Обзорная таблица осциллографов OWON
| Характеристики | XDS3104A | XDS3104E |
| Количество каналов | 4 | |
| Полоса пропускания | 100 МГц | |
| Частота дискретизации | 1 ГВыб/с | |
| Вертикальное разрешение | 12 бит | 8 бит |
| Частота обновления сигнала | 70000 осциллограмм/с | 45000 осциллограмм/с |
| Длина записи | 40М | |
| Время нарастания | ≤ 3,5 | |
| Горизонтальный масштаб | 1 нс/дел – 1000 с/дел, шаг 1 – 2 – 5 | 2 нс/дел - 1000 с/дел, шаг 1 – 2 – 5 |
| Режим триггера | автоматический, нормальный и одиночный | |
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 | |
| Интерфейс | USB host, USB device, USB порт для PictBridge, LAN, AUX и VGA | USB host, USB device, Trig Out (Pass/Fail), LAN |
Часто задаваемые вопросы
Чем OWON XDS3104E отличается от XDS3104A?
XDS3104A - старшая версия с АЦП большей разрядности, более высокой скоростью обновления и выходом VGA. У XDS3104E 8-битный АЦП, до 45000 осциллограмм в секунду и минимальная развёртка 2 нс/дел. Четыре канала, полоса 100 МГц, 1 ГВыб/с и память 40 Мб у моделей общие. Для ремонта и учебных задач возможностей XDS3104E обычно достаточно.
Какие протоколы поддерживает OWON XDS3104E?
Синхронизация по протоколам работает с I2C, SPI и RS232, декодирование поддерживает RS232, I2C и SPI, а CAN доступен как опция. Этого хватает для отладки микроконтроллерных плат: можно остановить развёртку на нужном пакете и прочитать его содержимое на экране. Четыре канала позволяют одновременно контролировать линии шины и сигналы управления.
Можно ли использовать XDS3104E для автомобильной диагностики?
Да, автомобильная диагностика входит в заявленные области применения. Четыре канала позволяют одновременно снимать сигналы нескольких датчиков, запуск по длительности импульса и N-му фронту помогает ловить пропуски, а декодирование CAN подключается опцией. Учтите, что это настольный сетевой прибор весом 2,6 кг, поэтому удобнее всего он в стационарном боксе или на стенде.
Что входит в комплект OWON XDS3104E?
В комплекте шнур питания, USB-кабель, диск с программным обеспечением, один пробник, настроечная отвёртка и инструкция по эксплуатации. Отвёртка нужна для подстройки компенсации щупа. Так как пробник в коробке один, для одновременной работы на всех четырёх каналах потребуются дополнительные щупы с подходящей полосой. Масса прибора 2,6 кг.
Документация и ПО OWON XDS3104E
Название
Язык
Версия
Размер и тип
Руководство по программированию SCPI команд для цифрового осциллографа OWON серии XDS3000
Язык:
Английский
Размер и тип:
1,6 МБ,
PDF
Руководство пользователя для осциллографа OWON XDS3104E
Язык:
Английский
Размер и тип:
6,75 Мб,
PDF
Программное обеспечение для работы с осциллографом OWON серии XDS3000
Язык:
Английский
Размер и тип:
81,6 МБ,
zip
zip
Отзывы OWON XDS3104E
Дмитрий
08.12.2025 14:07:46
Хороший осциллограф для мастерской и лаборатории. Понравилась логика работы триггеры гибкие, есть декодирование популярных протоколов вроде I2C, SPI. Запись длинная, до 40 Мточек. Батарея держит хорошо, можно работать автономно.Из минусов интерфейс немного замудрённый, привыкать нужно. Комплектные щупы обычные, для точных измерений лучше взять сразу хорошие. Прибор хороший, могу рекомендовать
SUPEREYES.RU
Ответ Дмитрий 09.12.2025 06:41
Здравствуйте, Дмитрий!
Благодарим вас за развернутый и профессиональный отзыв о настольном осциллографе OWON XDS3104E! Нам особенно ценно мнение специалиста, который использует оборудование в условиях мастерской и лаборатории и оценивает его ключевые функциональные возможности.
Ваши замечания относительно интерфейса, требующего привыкания, и комплектных щупов, подходящих скорее для базовых измерений, — справедливы и будут полезны другим пользователям при выборе и настройке оборудования.
Спасибо за вашу итоговую рекомендацию! Уверены, что осциллограф станет надёжным инструментом в вашей работе.
С уважением, Администрация магазина Суперайс
Благодарим вас за развернутый и профессиональный отзыв о настольном осциллографе OWON XDS3104E! Нам особенно ценно мнение специалиста, который использует оборудование в условиях мастерской и лаборатории и оценивает его ключевые функциональные возможности.
Ваши замечания относительно интерфейса, требующего привыкания, и комплектных щупов, подходящих скорее для базовых измерений, — справедливы и будут полезны другим пользователям при выборе и настройке оборудования.
Спасибо за вашу итоговую рекомендацию! Уверены, что осциллограф станет надёжным инструментом в вашей работе.
С уважением, Администрация магазина Суперайс
