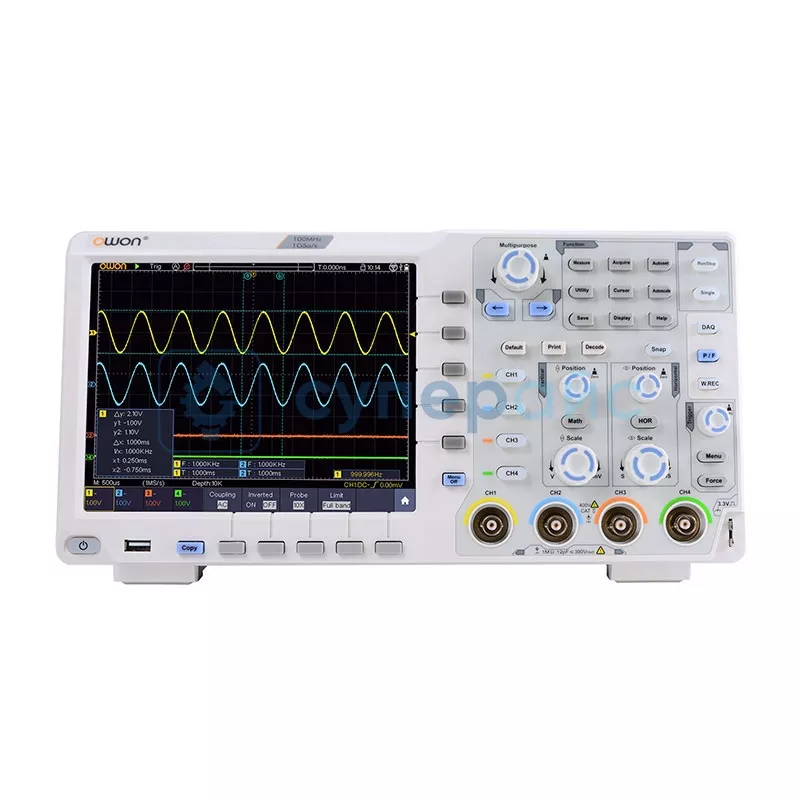

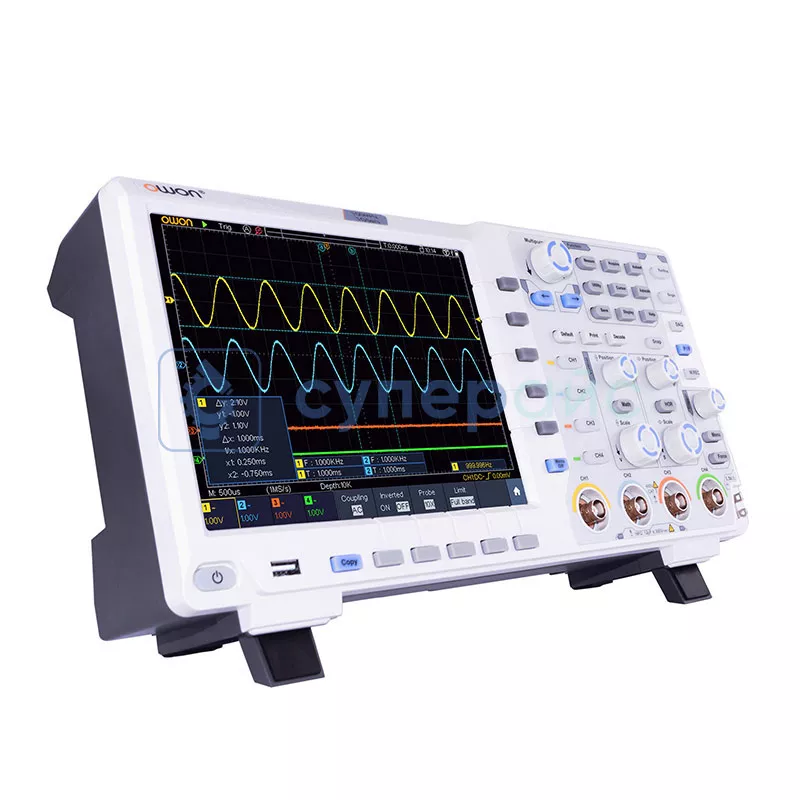

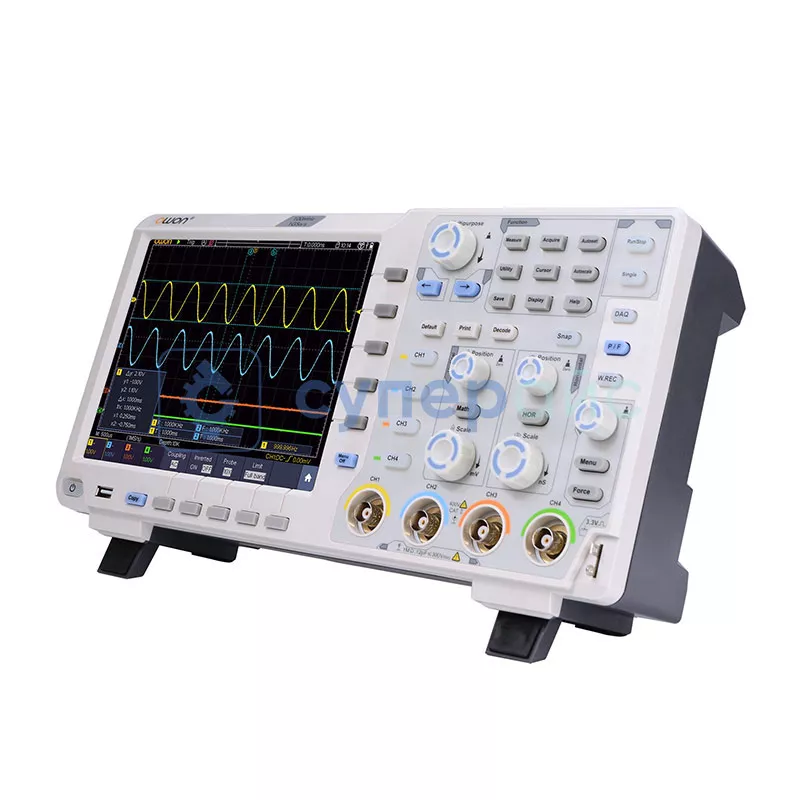

Осциллограф четырехканальный OWON XDS3104A
71 660 ₽
71 660 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
24485
Модель (серия)
XDS3104A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS3104A
Общие данные
Артикул (код товара)
24485
Производитель (бренд)
Модель (серия)
XDS3104A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел – 10 В/дел
Точность вертикального смещения
± 2 В (1–50 мВ/дел), ± 20 В (100 мВ/дел – 1 В/дел), ± 200 В (2–10 В/дел)
Система синхронизации
Базовые типы триггера
Edge, Video, Pulse, Slope
Расширенные типы триггера
Runt, Windows, Timeout, Nth Edge, Logic
Протокольный триггер
I2C, SPI, RS232
Источник триггера
CH1–CH4
Горизонтальная система
Горизонтальная развёртка
1 нс/дел – 1000 с/дел
Точность временной базы
± 2,5 ppm
Режимы развёртки
YT
Система измерения
Математические операции
+, -, ×, /, FFT, Intg, Diff, Sqrt
Встроенные функции и опции
Декодирование сигналов шин
RS232
I²C
SPI
CAN (опция)
I²C
SPI
CAN (опция)
Общие характеристики

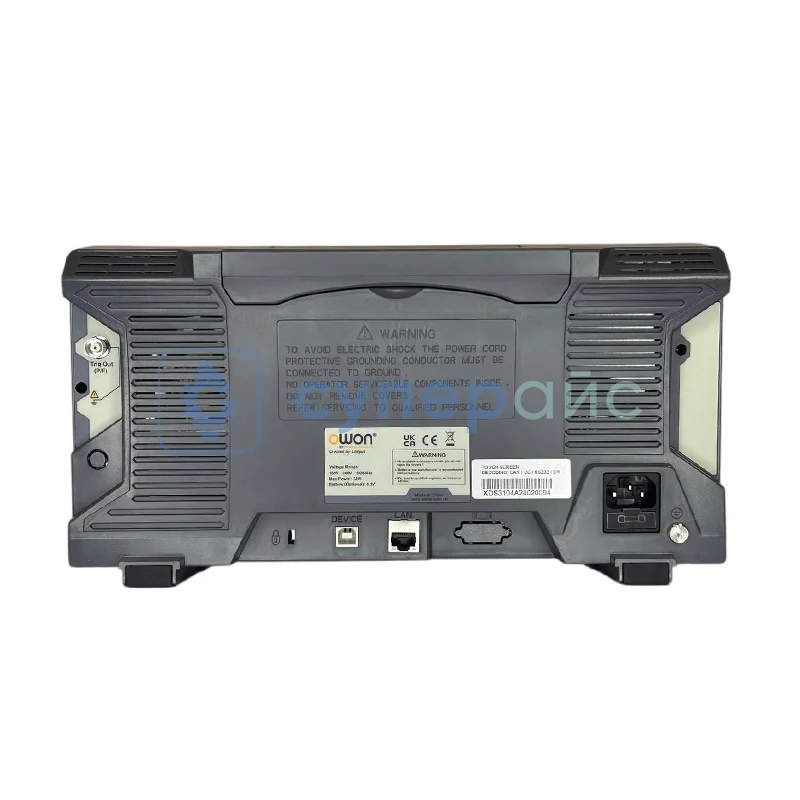

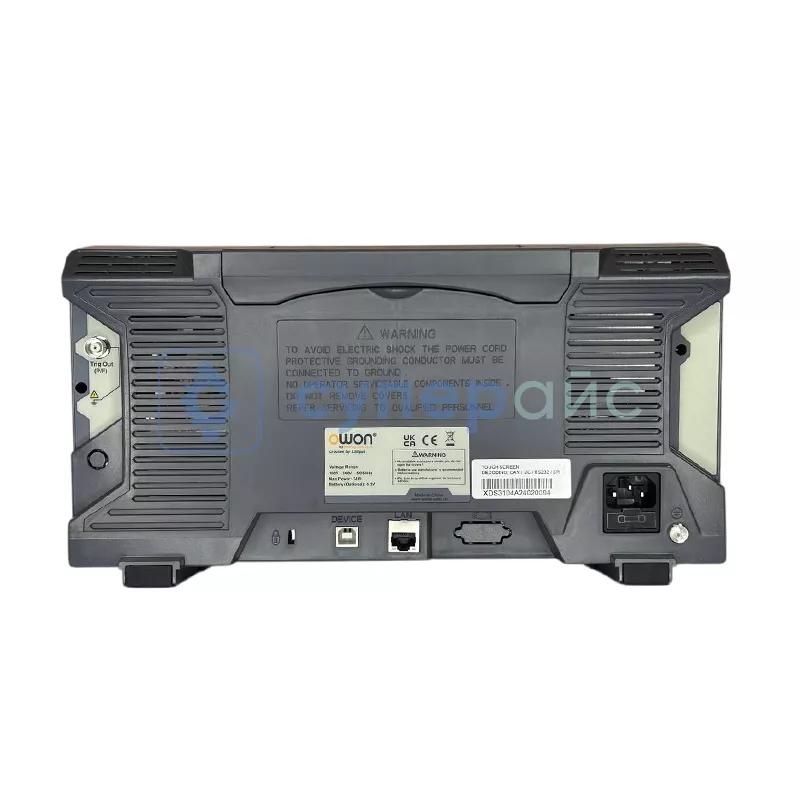

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
VGA
AUX (TrigOut/PassFail)
LAN
VGA
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель

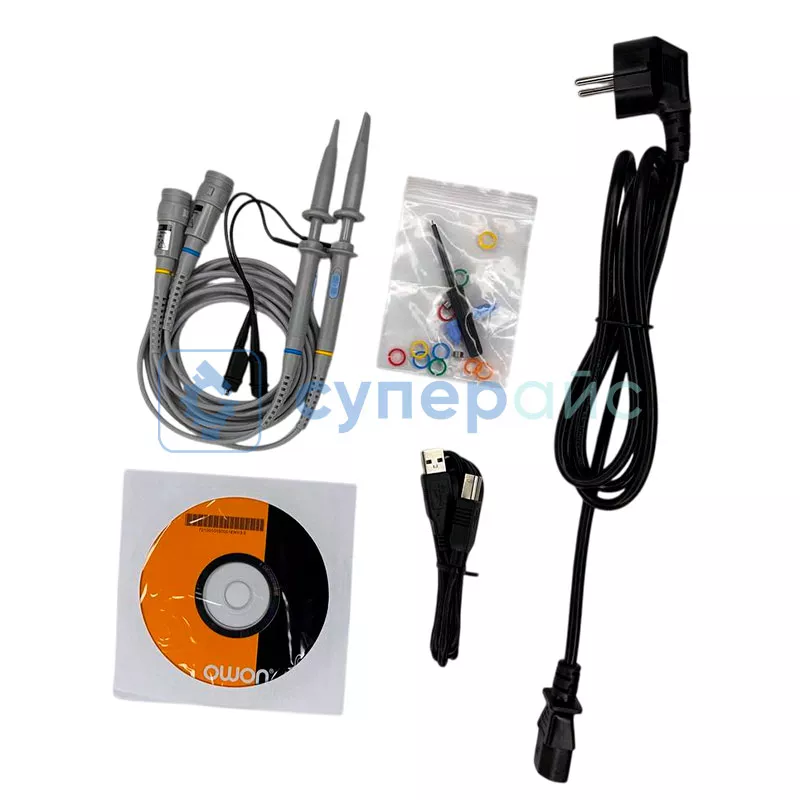

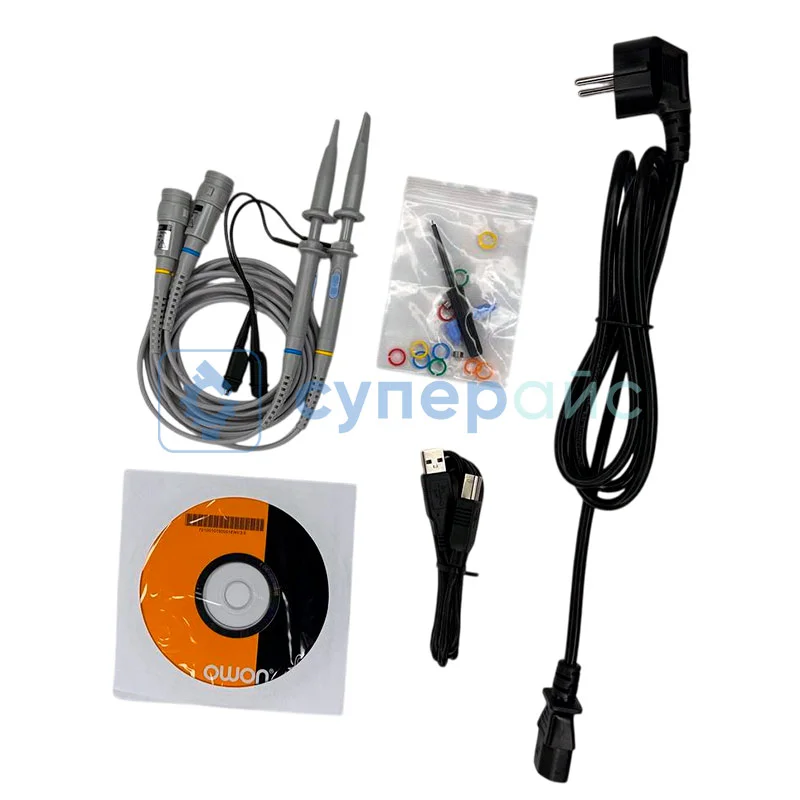

Комплектация
Комплектация
кабель питания - 1 шт
USB кабель - 1 шт
зонд - 1 шт
регулировочная отвертка - 1 шт
диск с ПО - 1 шт
руководство пользователя - 1 шт
USB кабель - 1 шт
зонд - 1 шт
регулировочная отвертка - 1 шт
диск с ПО - 1 шт
руководство пользователя - 1 шт
Габариты и вес
Габариты упаковки
410 x 180 x 285 мм
Вес брутто, кг
3,65
Описание OWON XDS3104A
Технические характеристики OWON XDS3104A
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Частота дискретизации на канал | 250 МВыб / с |
| Время нарастания | ≤ 3,5 |
| Вертикальное разрешение | 8 бит, 12 бит, 14 бит |
| Длина записи | 40М |
| Частота обновления сигнала | 70 000 осциллограмм/с |
| Горизонтальный масштаб | 1 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
| Частота дискретизации | ± 2,5 ч / млн |
| Вертикальная чувствительность | 1 мВ / дел - 10 В / дел (на входе) |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
| Декодирование шин | I2C, SPI, RS232, CAN |
| Режим триггера | автоматический, нормальный и одиночный |
| Математические функции | +, -, *, /, FFT, Intg, Diff, Sqrt, and user defined function |
| Вертикальный диапазон |
± 2 В (1 мВ / дел - 50 мВ / дел); ± 20 В (100 мВ / дел - 1 В / дел); ± 200 В (2 В / дел - 10 В / дел) |
| Поддержка SCPI и LabVIEW | есть |
| Функция мультитриггера и декодирования шин | есть |
| Общие характеристики | |
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 |
| Интерфейс | USB host, USB device, USB порт для PictBridge, LAN, AUX и VGA |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Предохранитель | 2 А, класс Т, 250В |
| Габариты упаковки | 410 x 180 x 285 мм |
| Вес брутто | 3,65 кг |
| Комплектация |
осциллограф OWON XDS3104A - 1 шт кабель питания - 1 шт USB кабель - 1 шт зонд - 1 шт регулировочная отвертка - 1 шт диск с ПО - 1 шт руководство пользователя - 1 шт |
Осциллограф OWON XDS3104A: 12-битная точность в 4-канальном формате
Осциллограф OWON XDS3104A преодолевает ограничения за счет 12-битного вертикального разрешения — ключевого преимущества для анализа низкоамплитудных сигналов и шумовых характеристик. Его архитектура обеспечивает синхронную работу четырех каналов с полосой пропускания 100 МГц при частоте дискретизации 1 Гвыб/с (250 Мвыб/с на канал). Восьмидюймовый дисплей (800×600) с интеллектуальной сеткой масштабирования обеспечивает детализацию, недоступную в стандартных 8-битных решениях.
Технологические отличия:- Глубокая память 40 Мточек: Анализ длинных последовательностей CAN/LIN-пакетов в автоэлектронике или ИК-протоколов.
- 4 синхронных канала: Сравнение временных задержек в ШИМ-контроллерах, источниках питания, цифровых схемах.
- Расширенное декодирование: Поддержка I²C, SPI, UART, CAN, RS-232 с цветовой маркировкой ошибок.
- Интеллектуальный триггер: Захват по фронту, длительности импульса, логике (Runt, Windows) и протоколам.
- 12-битная точность: Измерение шумов БП, ВЧ-пульсаций (≤3.5 нс время нарастания), слаботочных сигналов (от 1 мВ/дел).
Программная экосистема реализует сложную диагностику. Мультитриггер ловит нестабильные события (например, сбои шины при скачке напряжения), а FFT-анализ выявляет ЭМ-помехи в частотной области. Поддержка SCPI/LabVIEW позволяет создать автотест силовых цепей или АЦП. Математические функции (интегрирование, дифференцирование) автоматизируют расчет КПД преобразователей.
Ключевые применения:- Разработка БП: Анализ переходных процессов, пульсаций, КПД.
- Ремонт электроники: Поиск сбоев в цифровых шинах, декодирование UART-команд.
- Автомобильная электроника: Диагностика CAN/LIN-сетей, датчиков, ЭБУ.
- Обратная разработка: Захват и декодирование протоколов обмена для реверс-инжиниринга.
Документация и ПО OWON XDS3104A
Название
Язык
Версия
Размер и тип
Руководство по использованию осциллографа OWON серии XDS3000
Язык:
Английский
Размер и тип:
989 Кб,
PDF
Отзывы OWON XDS3104A
Guest
09.06.2025 14:27:15
Добротный осциллограф. Функционала достаточно для ремонта техники. Доставка была быстрой
SUPEREYES.RU
10.06.2025 06:28:29
Guest
Добротный осциллограф. Функционала достаточно для ремонта техники. Доставка была быстрой
Добротный осциллограф. Функционала достаточно для ремонта техники. Доставка была быстрой
Здравствуйте!
Спасибо за ваш отзыв об осциллографе OWON XDS3104A. Рады узнать, что вы остались довольны как функциональностью прибора, так и скоростью доставки. Надеемся, что осциллограф будет надёжным помощником в ремонте техники и оправдает себя в работе.
Если появятся вопросы по эксплуатации или понадобится дополнительное оборудование — всегда рады помочь!
С уважением, Администрация магазина Суперайс
