Осциллограф OWON XDS3202A

Осциллограф OWON XDS3202A — это настольный прибор для анализа, проектирования и ремонта электронных устройств. Аппарат разработан как запоминающий осциллограф с цифровым хранением данных. Это позволяет фиксировать сложные сигналы и их особенности для последующего анализа. Модель снабжена двумя аналоговыми входами, количество каналов подходит для сравнительного анализа. Прибор работает с полосой пропускания 200 МГц. Частота дискретизации составляет до 1 Гвыб/с на канал.

Вертикальное разрешение в 14 бит даёт чёткое отображение малейших изменений формы волны и позволяет работать с чувствительными сигналами. Время нарастания сигнала не превышает 1,75 нс, а система синхронизации поддерживает стандартные и расширенные типы триггеров. Для анализа цифровых протоколов реализовано декодирование шин I²C, SPI, RS232, CAN, поэтому прибор подходит для работы с микроконтроллерами и цифровой электроникой.

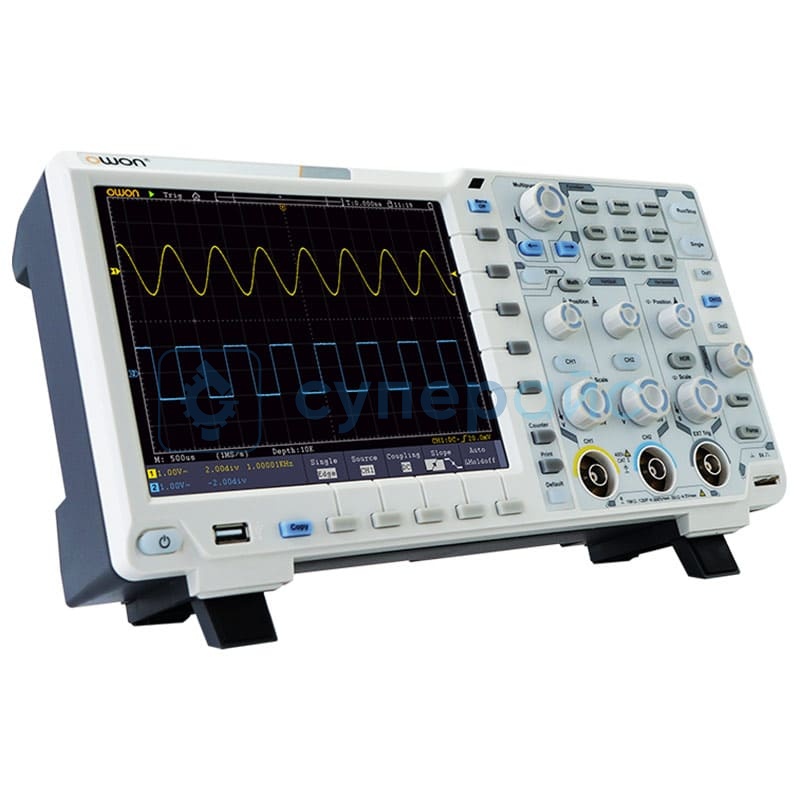

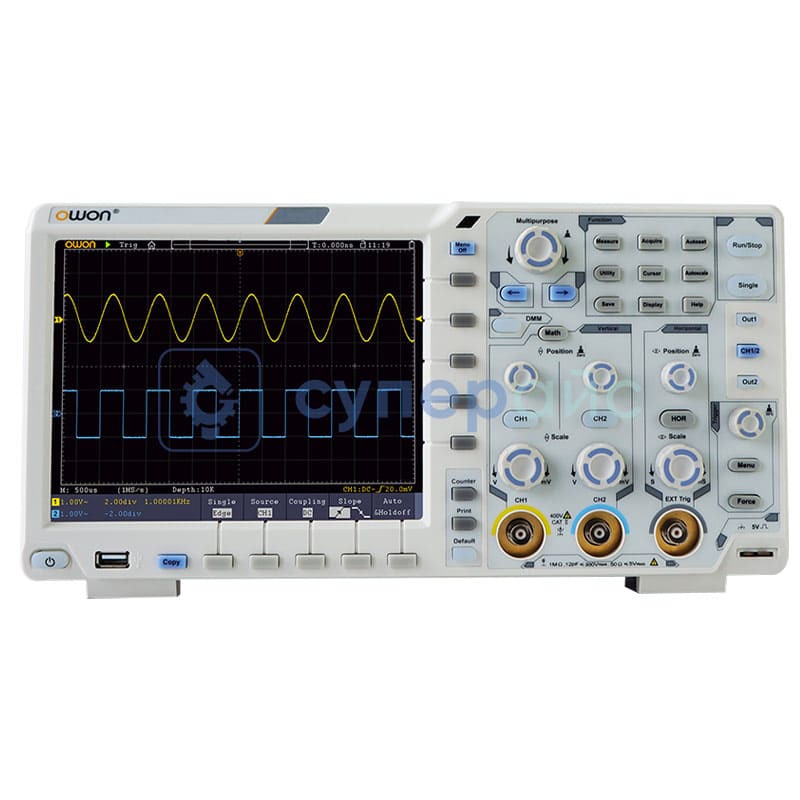

Модель оснащена ярким дисплеем с разрешением 800x600, экран позволяет детально рассматривать осциллограммы и параметры сигнала в цвете. Поддерживаются математические операции, включая сложение, вычитание, интегрирование и быстрое преобразование Фурье, что облегчает спектральный анализ. Для подключения внешних устройств предусмотрены USB, LAN, VGA и AUX-разъёмы, для автоматизации, передачи сведений и интеграции с лабораторным оборудованием.

Осциллограф рассчитан на работу в температурном диапазоне от 0 до 40 градусов Цельсия и при влажности до 90%. Размеры корпуса и вес делают модель подходящей для лабораторий, учебных классов, сервисных центров и исследовательских отделов. В комплекте идут аксессуары для работы, включая зонд, кабели и диск с программным обеспечением.

Настольный осциллограф OWON XDS3202A - двухканальный цифровой прибор с полосой 200 МГц и 14-битным АЦП для разработки, отладки и ремонта электроники. Разрядность 14 бит выручает, когда на фоне большого сигнала надо разглядеть мелкие детали: пульсации питания, шумы, искажения аналоговых трактов. Вход 50 Ом и декодирование шин делают модель удобной и для ВЧ-трактов, и для микроконтроллерных схем.

Основные характеристики

• Два канала плюс внешний вход синхронизации, частота дискретизации 1 ГВыб/с на канал, память 40 Мб.
• Полоса 200 МГц и время нарастания ≤1,75 нс: фронты быстрой логики и тактовые сигналы отображаются подробно.
• АЦП 14 бит и чувствительность 1 мВ/дел - 10 В/дел: уровней квантования намного больше, чем у 8-битных осциллографов, и мелкие изменения формы видны отчётливо.
• Входное сопротивление 1 МОм или 50 Ом (± 2 %), ёмкость 15 пФ ± 5 пФ: вход 50 Ом нужен для согласованных коаксиальных линий.
• Точность усиления по постоянному току 1,5 % при ≥ 5 мВ, развёртка 1 нс/дел - 1000 с/дел в режиме YT.

Синхронизация, шины и математика

Базовые типы запуска: по фронту, видео, импульсу и наклону. Расширенные: Runt, окно, тайм-аут, N-й фронт и логика. Запуск по протоколам I2C, SPI и RS232 ловит нужный пакет, а декодер расшифровывает RS232, I2C, SPI и CAN. Математика выполняет сложение, вычитание, умножение, деление, БПФ, интегрирование, дифференцирование и извлечение корня.

Экран, интерфейсы и комплектация

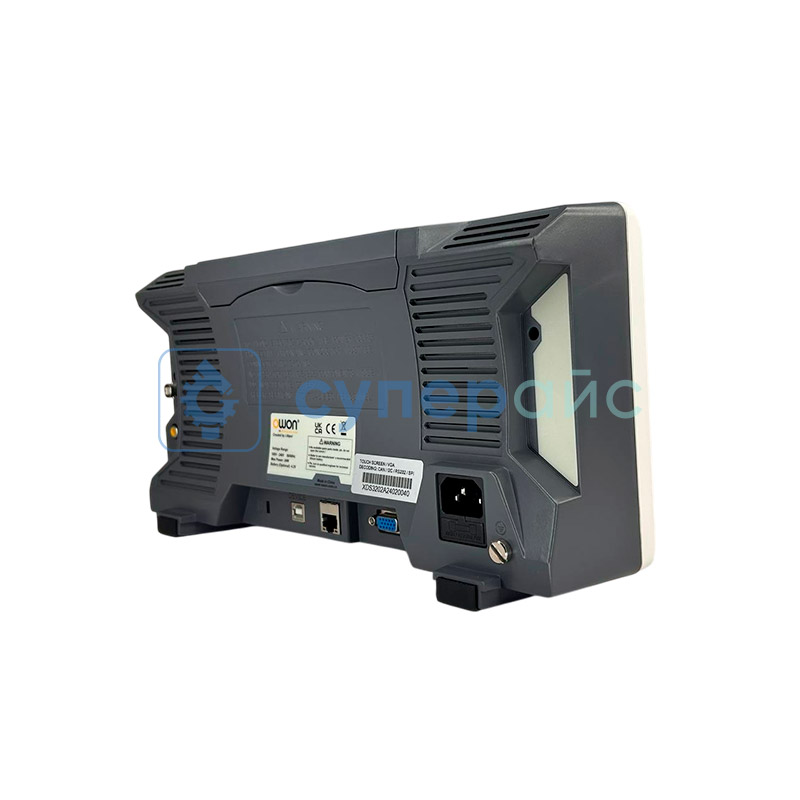

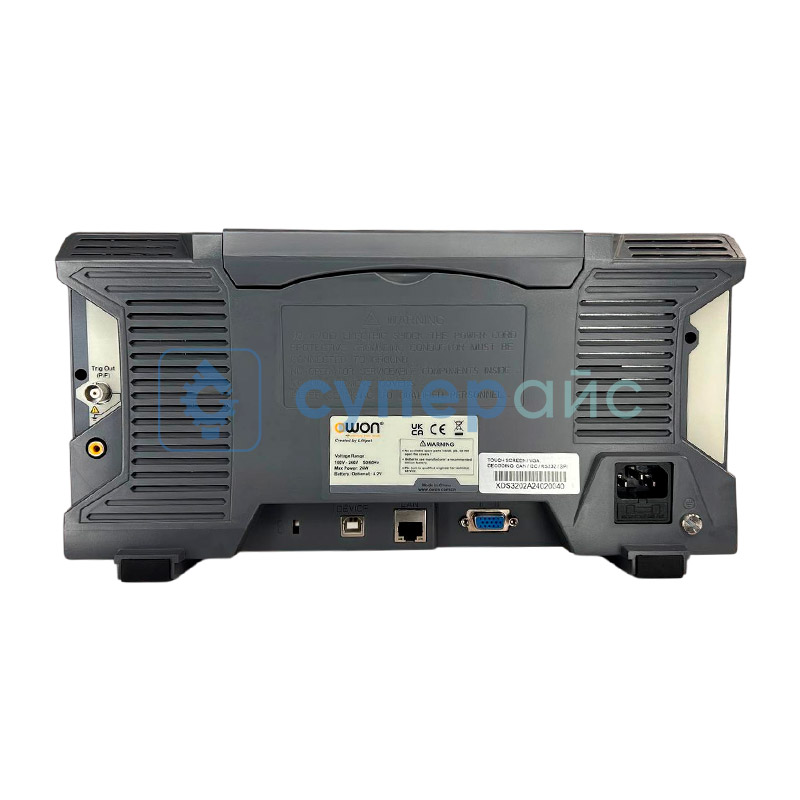

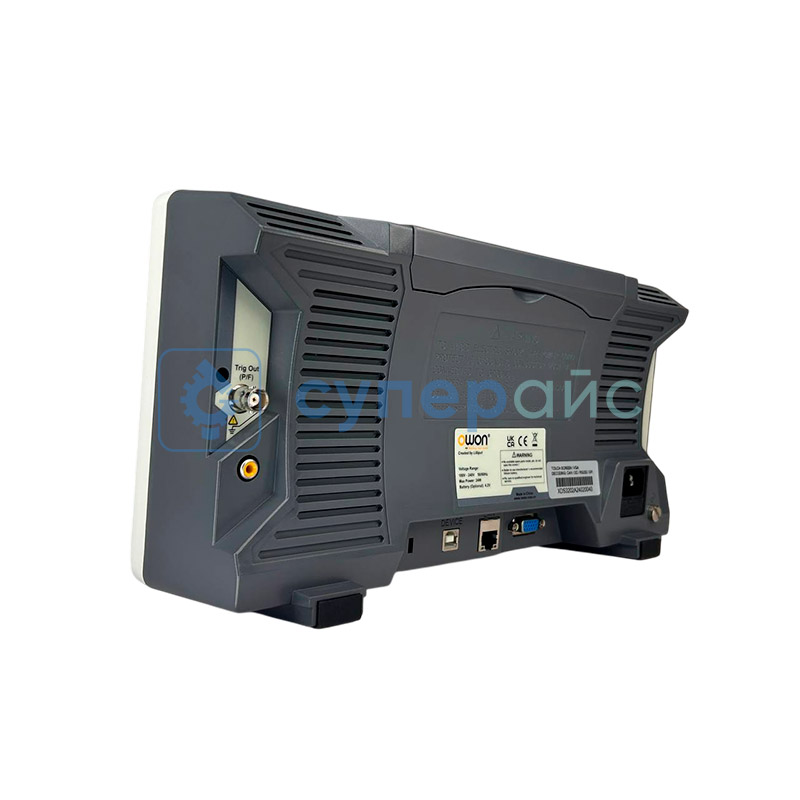

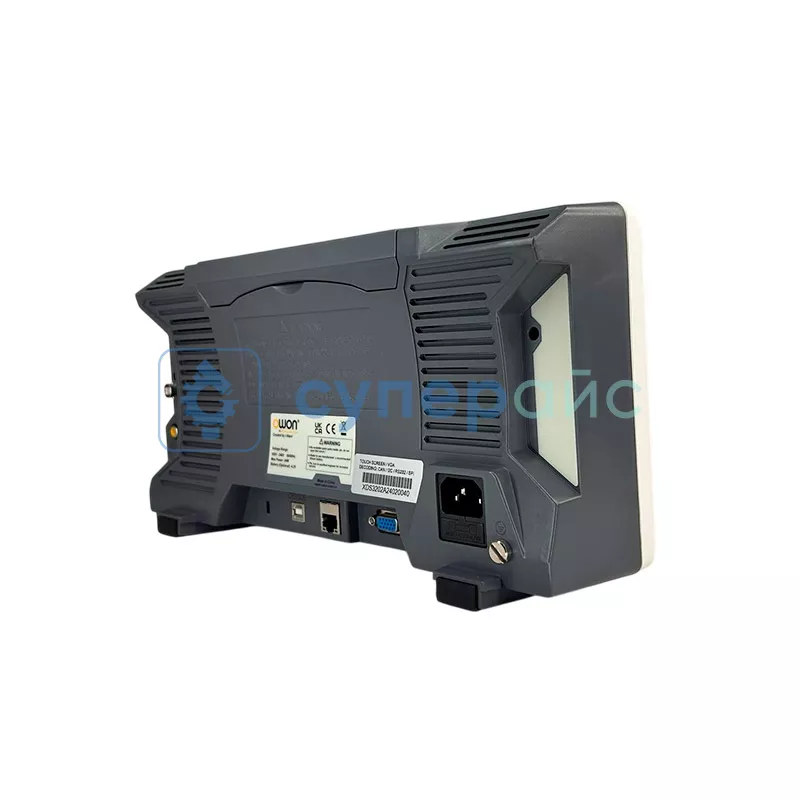

Цветной дисплей 800x600. USB и LAN служат для связи с компьютером и сетью, VGA выводит изображение на внешний монитор, AUX работает как выход синхронизации или Pass/Fail. Рабочая температура 0-40 °C, влажность до 90 %, габариты 340 x 177 x 90 мм, вес 2,6 кг. В комплекте кабель питания, USB-кабель, один зонд, регулировочная отвёртка, диск с ПО и руководство пользователя.

OWON XDS3202A подойдёт разработчикам и инженерам, которым в настольном формате нужны полоса 200 МГц, 14-битное разрешение, вход 50 Ом и декодирование популярных шин.
